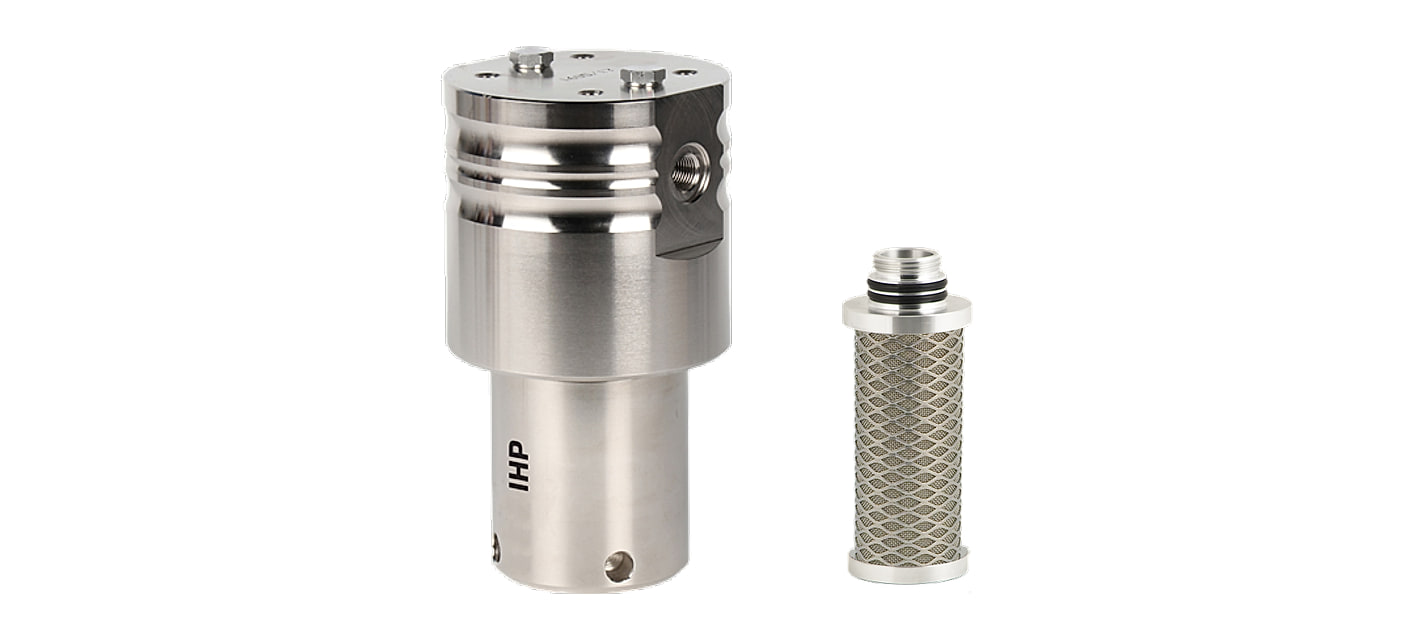

Základné nerezové vysokotlakové filtre IHP4N5 so sitkom do 420 bar
Základný filter IHP4N5 má vložku z nerezového sitka 1.4301 a zachytí pevné častice väčšie ako 5 µm.
Filter IHP4N5 je v 8 veľkostiach so závitom G 1/4" až G 2" a prietokom 667 až 11 917 l/min pri 7 bar, pracovný tlak do 420 bar. Je jedným zo stupňov nerezových filtrov IHP4 — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre IHP4N5 podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre IHP4N5 a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × šírka C | Hmotnosť | Náhradná vložka |
| IHP4N5-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,9 kg | IHPN5-003V |
| IHP4N5-005 | G 3/8" | 1 167 | 70 | 182 × 104 mm | 7,9 kg | IHPN5-005V |
| IHP4N5-007 | G 1/2" | 2 167 | 130 | 230 × 129 mm | 15,7 kg | IHPN5-007V |
| IHP4N5-010 | G 3/4" | 3 250 | 195 | 254 × 129 mm | 16,6 kg | IHPN5-010V |
| IHP4N5-018 | G 1" | 4 583 | 275 | 276 × 158 mm | 27,3 kg | IHPN5-018V |
| IHP4N5-030 | G 1 1/4" | 6 333 | 380 | 328 × 158 mm | 29,6 kg | IHPN5-030V |
| IHP4N5-047 | G 1 1/2" | 8 250 | 495 | 385 × 216 mm | 67,8 kg | IHPN5-047V |
| IHP4N5-094 | G 2" | 11 917 | 715 | 460 × 216 mm | 73,5 kg | IHPN5-094V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Základný filter stačí tam, kde ide hlavne o pevné nečistoty a olej vo vzduchu neprekáža. Najčastejšie slúži ako predfilter pred jemnejšími stupňami, ktoré tak vydržia dlhšie. Triedu ISO 8573-1 preň výrobca neuvádza.

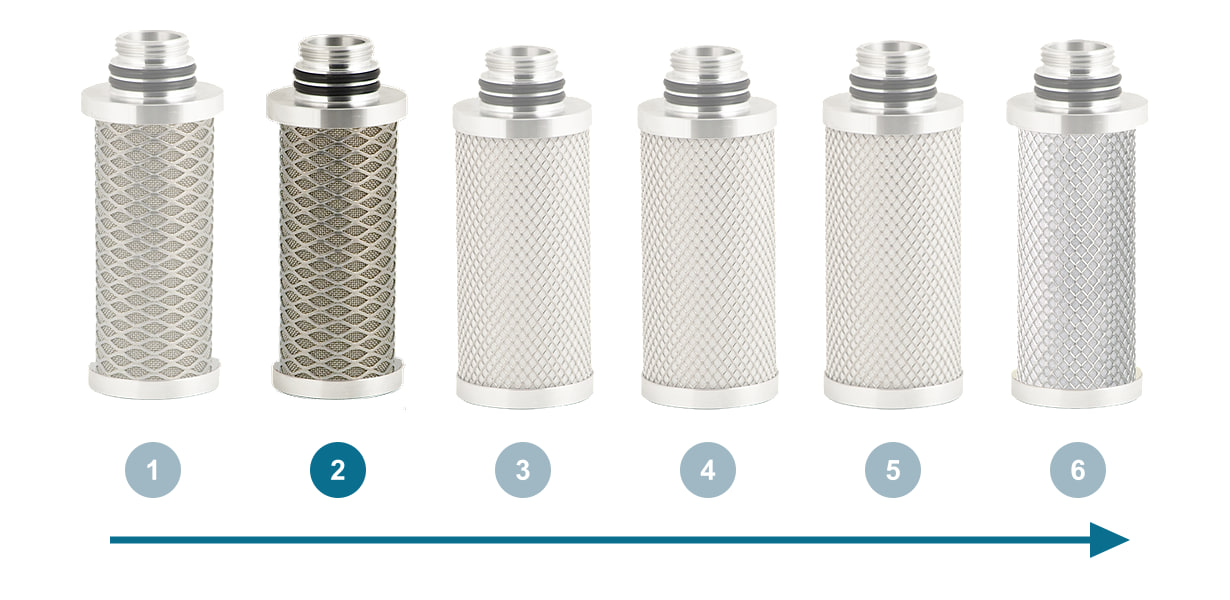

Kam ho zaradiť
Za hrubý filter IHP4N25 alebo priamo na začiatok filtrácie, pred prachový filter IHP4R alebo jemný predfilter IHP4M.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, od 100 bar 12× viac ako pri 7 bar.
| Prietok filtrov IHP4N5 v l/min podľa tlaku | |||||||
|---|---|---|---|---|---|---|---|
| Veľkosť (závit) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar | 420 bar |
| 003 (G 1/4") | 667 | 2 001 | 3 335 | 5 336 | 8 004 | 8 004 | 8 004 |
| 005 (G 3/8") | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 | 14 004 | 14 004 |
| 007 (G 1/2") | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 | 26 004 | 26 004 |
| 010 (G 3/4") | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 | 39 000 | 39 000 |
| 018 (G 1") | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 | 54 996 |
| 030 (G 1 1/4") | 6 333 | 18 999 | 31 665 | 50 664 | 75 996 | 75 996 | 75 996 |
| 047 (G 1 1/2") | 8 250 | 24 750 | 41 250 | 66 000 | 99 000 | 99 000 | 99 000 |
| 094 (G 2") | 11 917 | 35 751 | 59 585 | 95 336 | 143 004 | 143 004 | 143 004 |

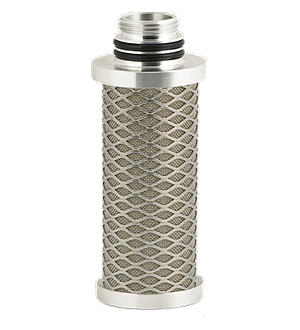

Vložka, odpúšťanie a údržba
Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad IHPN5-007V pre IHP4N5-007. Rovnaká vložka pasuje aj do filtrov IHPN5 na iný tlak. Pracovná teplota +1,5 až +65 °C.
Filter sa dodáva bez odpúšťania kondenzátu. Hodí sa časový odpúšťač TD420M do 420 bar, ktorý sa pripojí do otvoru G 1/4" v dne.
Vložku vymeňte najmenej raz za 12 mesiacov.
Príslušenstvo k filtrom IHP4N5
Rovnaký stupeň na iný tlak
Stupeň N5 je aj vo filtroch IHP1N5 do 100 bar a filtroch IHP2N5 do 250 bar.
Ventilek radí
Na nečistoty stačí sitko. Keď vzduch nemusí byť bez oleja, stačí nerezové sitko N5. Na olej pridajte jemný predfilter M a za neho mikrofilter S.
- Akú jemnosť má základný filter IHP4N5?
- Sitko zachytí častice väčšie ako 5 µm. Triedu ISO 8573-1 preň výrobca neuvádza.
- Zachytí aj olej?
- Nie. Na olej sú jemné predfiltre M a mikrofiltre S.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
Radenie produktov
Výpis produktov
Náhradná vložka IHPN5-003V pre základné filtre IHP1N5-003, IHP2N5-003 a IHP4N5-003 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-005V pre základné filtre IHP1N5-005, IHP2N5-005 a IHP4N5-005 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-007V pre základné filtre IHP1N5-007, IHP2N5-007 a IHP4N5-007 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-010V pre základné filtre IHP1N5-010, IHP2N5-010 a IHP4N5-010 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-018V pre základné filtre IHP1N5-018, IHP2N5-018 a IHP4N5-018 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-030V pre základné filtre IHP1N5-030, IHP2N5-030 a IHP4N5-030 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-047V pre základné filtre IHP1N5-047, IHP2N5-047 a IHP4N5-047 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Náhradná vložka IHPN5-094V pre základné filtre IHP1N5-094, IHP2N5-094 a IHP4N5-094 — nerezové sitko 1.4301. Vložku vymeňte najmenej raz za 12 mesiacov.
Nerezový základný filter IHP4N5-003 so závitom G 1/4" a prietokom 667 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
Nerezový základný filter IHP4N5-005 so závitom G 3/8" a prietokom 1 167 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
Nerezový základný filter IHP4N5-007 so závitom G 1/2" a prietokom 2 167 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
Nerezový základný filter IHP4N5-010 so závitom G 3/4" a prietokom 3 250 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
Nerezový základný filter IHP4N5-018 so závitom G 1" a prietokom 4 583 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
Nerezový základný filter IHP4N5-030 so závitom G 1 1/4" a prietokom 6 333 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej...
Nerezový základný filter IHP4N5-047 so závitom G 1 1/2" a prietokom 8 250 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej...
Nerezový základný filter IHP4N5-094 so závitom G 2" a prietokom 11 917 l/min pri 7 bar zachytí pevné nečistoty väčšie ako 5 µm. Pracovný tlak do 420 bar, teleso z nerezovej ocele.
