Základné filtre Hankison NGF SF s odlučovačom kvapaliny
Základný filter SF kombinuje mechanický odlučovač kvapaliny s koalescenčným filtrom 3 µm. Odlúči vyše 99 % kvapalného kondenzátu a zachytí pevné častice väčšie ako 3 µm; zvyškový olej je 5 mg/m³.

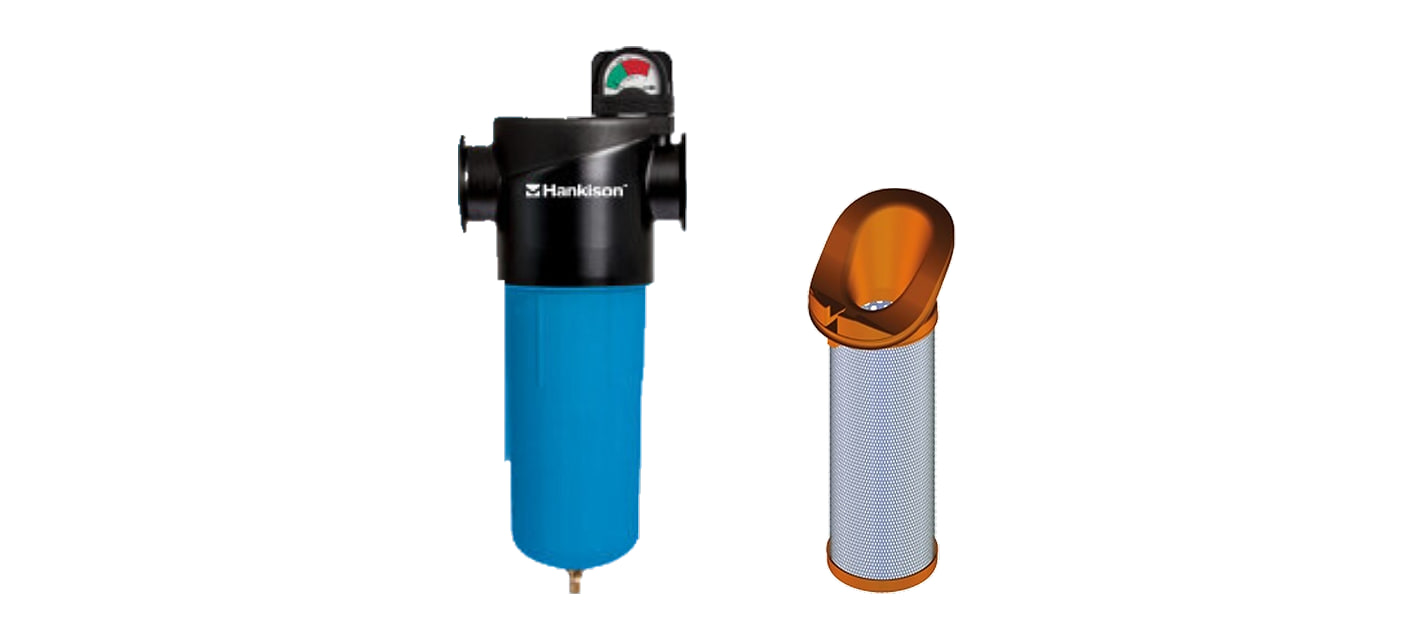

Filter SF je v 14 veľkostiach F02 až F17 so závitom G 1/4" až G 3" a prietokom 566 až 42 483 l/min. Je jedným z piatich stupňov filtrov Hankison NGF — teleso je pre všetky stupne rovnaké, líši sa vložka s farebným viečkom (oranžová).
Filtre SF podľa veľkosti
Veľkosť určuje závit, prietok a vložku. Ku každej veľkosti patrí vlastná náhradná vložka.
| Filtre SF a náhradné vložky podľa veľkosti | |||||
|---|---|---|---|---|---|
| Filter | Závit | l/min | Nm³/h | Tlak do | Náhradná vložka |
| F02-B-SF | G 1/4" | 566 | 34 | 16 bar | SF-02 |
| F03-B-SF | G 3/8" | 983 | 59 | 16 bar | SF-03 |
| F04-B-SF | G 1/2" | 1 416 | 85 | 16 bar | SF-04 |
| F06-B-SF | G 3/4" | 2 116 | 127 | 16 bar | SF-06 |
| F07-B-SF | G 3/4" | 2 916 | 175 | 16 bar | SF-07 |
| F08-B-SF | G 1" | 4 450 | 267 | 16 bar | SF-08 |
| F10-B-SF | G 1 1/2" | 7 283 | 437 | 16 bar | SF-10 |
| F11-B-SF | G 1 1/2" | 10 200 | 612 | 16 bar | SF-11 |
| F12-B-SF | G 2" | 11 350 | 681 | 16 bar | SF-12 |
| F13-B-SF | G 2 1/2" | 16 083 | 965 | 11 bar | SF-13 |
| F14-B-SF | G 2 1/2" | 21 950 | 1 317 | 11 bar | SF-14 |
| F15-B-SF | G 2 1/2" | 33 983 | 2 039 | 11 bar | SF-15 |
| F16-B-SF | G 3" | 33 983 | 2 039 | 11 bar | SF-16 |
| F17-B-SF | G 3" | 42 483 | 2 549 | 11 bar | SF-17 |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Základný filter SF sa hodí tam, kde do vzduchu prichádza veľa kvapalnej vody — v rozvodoch bez dochladzovača a sušičky alebo priamo za kompresorom. Odlučuje vodu a pevné nečistoty pre dielenský a ofukovací vzduch.
Výrobca pri ňom uvádza triedu 3 pevných častíc a 5 oleja podľa ISO 8573-1 a účinnosť odlúčenia oleja 50 %. Na olej preto pridajte za neho jemnejšie stupne.
Kam ho zaradiť

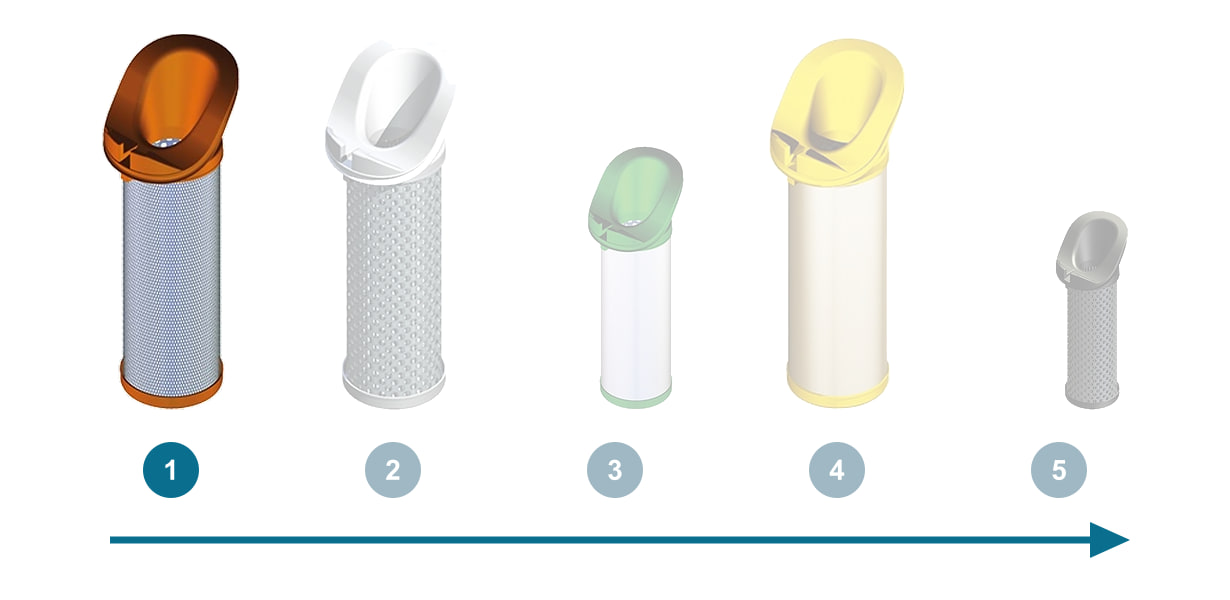

Na začiatok filtrácie, pred prachový filter PF alebo rovno pred mikrofilter HF.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa menia podľa korekčného faktora: pri nižšom tlaku filter prepustí menej, pri vyššom viac. Veľkosti F13 až F17 pracujú do 11 bar.
| Prietok filtrov SF v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| F02 (G 1/4") | 356 | 498 | 566 | 781 | 933 | 1 205 |
| F03 (G 3/8") | 619 | 865 | 983 | 1 356 | 1 621 | 2 093 |
| F04 (G 1/2") | 892 | 1 246 | 1 416 | 1 954 | 2 336 | 3 016 |
| F06 (G 3/4") | 1 333 | 1 862 | 2 116 | 2 920 | 3 491 | 4 507 |
| F07 (G 3/4") | 1 837 | 2 566 | 2 916 | 4 024 | 4 811 | 6 211 |
| F08 (G 1") | 2 803 | 3 916 | 4 450 | 6 140 | 7 342 | 9 478 |
| F10 (G 1 1/2") | 4 588 | 6 409 | 7 283 | 10 050 | 12 016 | 15 512 |
| F11 (G 1 1/2") | 6 426 | 8 976 | 10 200 | 14 075 | 16 830 | 21 726 |
| F12 (G 2") | 7 150 | 9 988 | 11 350 | 15 662 | 18 727 | 24 175 |
| F13 (G 2 1/2") | 10 132 | 14 153 | 16 083 | 22 194 | – | – |
| F14 (G 2 1/2") | 13 828 | 19 316 | 21 950 | 30 290 | – | – |
| F15 (G 2 1/2") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F16 (G 3") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F17 (G 3") | 26 764 | 37 385 | 42 483 | 58 626 | – | – |
Veľkosti
Najmenší filter F02 je vysoký 205,5 mm, najväčší F17 1 085,1 mm. Šírku, výšku, os pripojenia a priestor pod filtrom na výmenu vložky nájdete na karte každej veľkosti.
Vložka a údržba

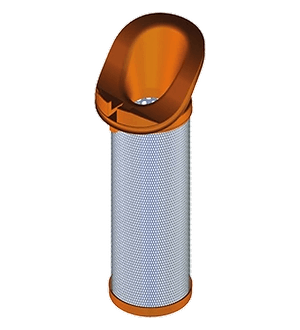

Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad SF-06 pre F06-B-SF. Farebné viečko vložky určuje stupeň filtrácie, takže sa pri výmene nedajú zameniť.
Tlaková strata novej vložky je 60 mbar v suchom stave a 70 mbar v zmáčanom stave.
Vložku vymeňte po 6 000 prevádzkových hodinách, najneskôr po 12 mesiacoch, alebo pri tlakovej strate 400 mbar.
Teleso
Teleso je z tlakovo liateho hliníka, chromátované a chránené práškovou farbou. Vložka je zavesená v hlave filtra a vzduch do nej vstupuje cez tvarované viečko Venturi-Wave bez vírenia; nádobka má zvnútra rebrá, po ktorých kondenzát steká dole.
Vo výbave
Filter sa dodáva s vložkou, ukazovateľom tlakovej straty na hlave a automatickým odpúšťačom kondenzátu podľa veľkosti:
| Výbava podľa veľkosti | ||
|---|---|---|
| Veľkosti | Indikácia zanesenia | Odpúšťanie kondenzátu |
| F02 – F07 (SF, PF, HF, UF) | indikátor tlakovej straty na hlave | automatický plavákový odpúšťač |
| F08 – F12 (SF, PF, HF, UF) | diferenčný manometer na hlave | automatický plavákový odpúšťač |
| F13 – F17 (SF, PF, HF, UF) | diferenčný manometer na hlave | elektronický odpúšťač riadený hladinou |
| F02 – F17 (CF) | bez indikácie (aktívne uhlie sa mení podľa času) | ručný ventil (guľový kohút) |
Ventilek radí
Kde je voda, začnite filtrom SF. Tam, kde sa v rozvode zráža veľa kondenzátu, odlúči základný filter SF kvapalinu skôr, než zahltí jemné vložky za ním.
- Čo základný filter SF zachytí?
- Vyše 99 % kvapalného kondenzátu a pevné častice väčšie ako 3 µm. Zvyškový olej je 5 mg/m³.
- Koľko kvapaliny znesie?
- Výrobca uvádza najviac 25 g kvapaliny na meter kubický vzduchu.
- Kedy vložku vymeniť?
- Po 6 000 prevádzkových hodinách, najneskôr po 12 mesiacoch, alebo pri tlakovej strate 400 mbar.
