Stehender Druckbehälter bis −20 °C für Fluide 5000 l - 16 bar Ø 1 450 × 3 390 mm · 1 145 kg · Anschlüsse 3", 2", 3/4" und 3/8"
Artikelnummer: VVP5000-16 VVG5000-16 VVA5000-16 Variante wählen
Produktdetailbeschreibung
Fünf Kubikmeter für 16 bar. Abmessungen und Anschlüsse sind dieselben wie bei der 12-bar-Ausführung, und er wiegt über 1 100 Kilogramm.

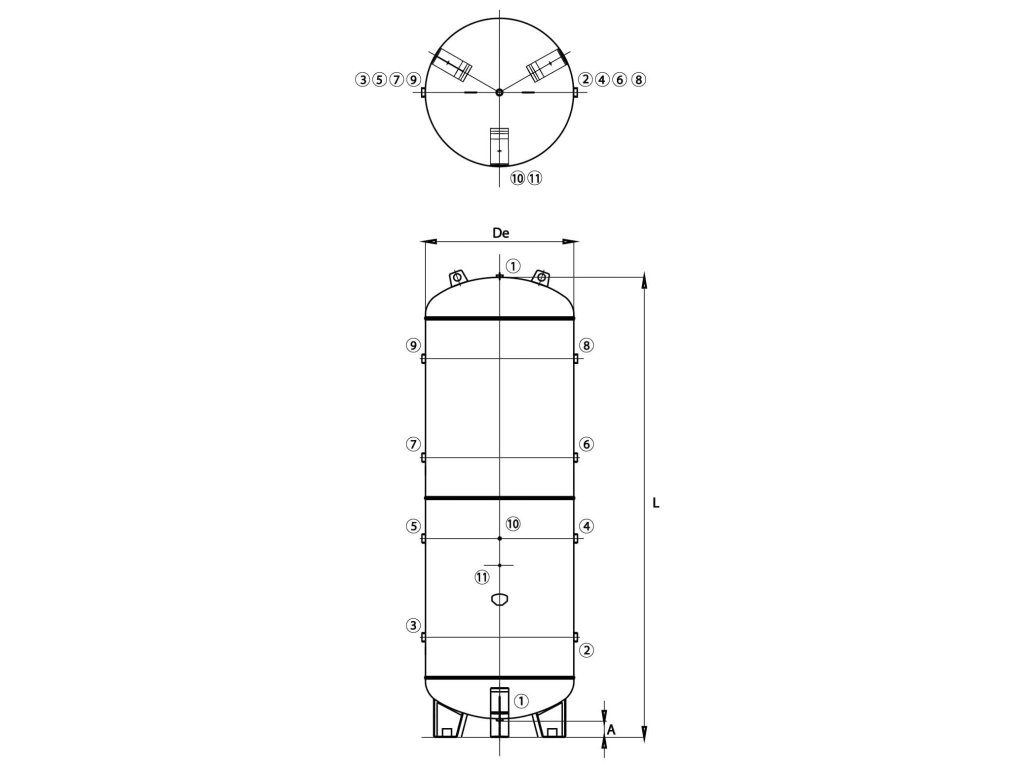

Abmessungen und Anschlüsse
| VVP5000-16 — Abmessungen und Anschlüsse | |
|---|---|
| Volumen | 5 000 l |
| Maximaler Betriebsdruck | 16 bar |
| Betriebstemperatur | −20 bis +80 °C |
| Durchmesser De | 1 450 mm |
| Höhe L | 3 390 mm |
| Bodenfreiheit A | 225 mm |
| Höhe der Anschlüsse 2 und 3 (B) | 800 mm |
| Höhe der Anschlüsse 4 und 5 (C) | 2 745 mm |
| Gewicht | 1 145 kg |
| Transport | liegend, 3 500 × 1 500 × 1 650 mm, 1 165 kg |
| Transportösen | 2 am oberen Boden |
| Anschluss 1 | 2" (2×) |
| Anschluss 2 | 3" |
| Anschluss 3 | 3" |
| Anschluss 4 | 3" |
| Anschluss 5 | 3" |
| Anschluss 6 | nicht vorhanden |
| Anschluss 7 | nicht vorhanden |
| Anschluss 8 | nicht vorhanden |
| Anschluss 9 | nicht vorhanden |
| Anschluss 10 | 3/4" |
| Anschluss 11 | 3/8" |
| Werkstoff | Kohlenstoffstahl |
| Oberfläche | außen pulverbeschichtet, RAL 5015 |
| Richtlinie | 2014/68/EU (PED) |
| Medium | Druckluft, Stickstoff, Argon, Helium, Öl, Sauerstoff (kein Wasserstoff) |
Ausführungen
| VVP5000-16 — Ausführungen | |||
|---|---|---|---|
| Ausführung | Bestellnummer | Gewicht | Unterschied zur lackierten Ausführung |

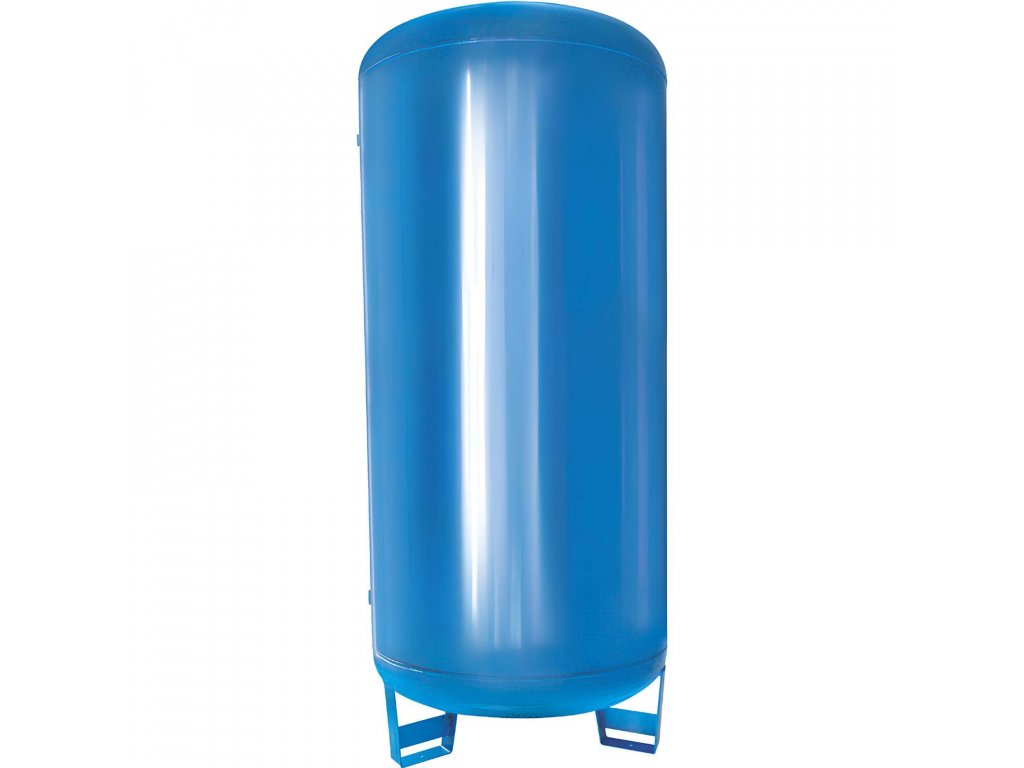

| lackiert, RAL 5015 | VVP5000-16 | 1 145 kg | – |

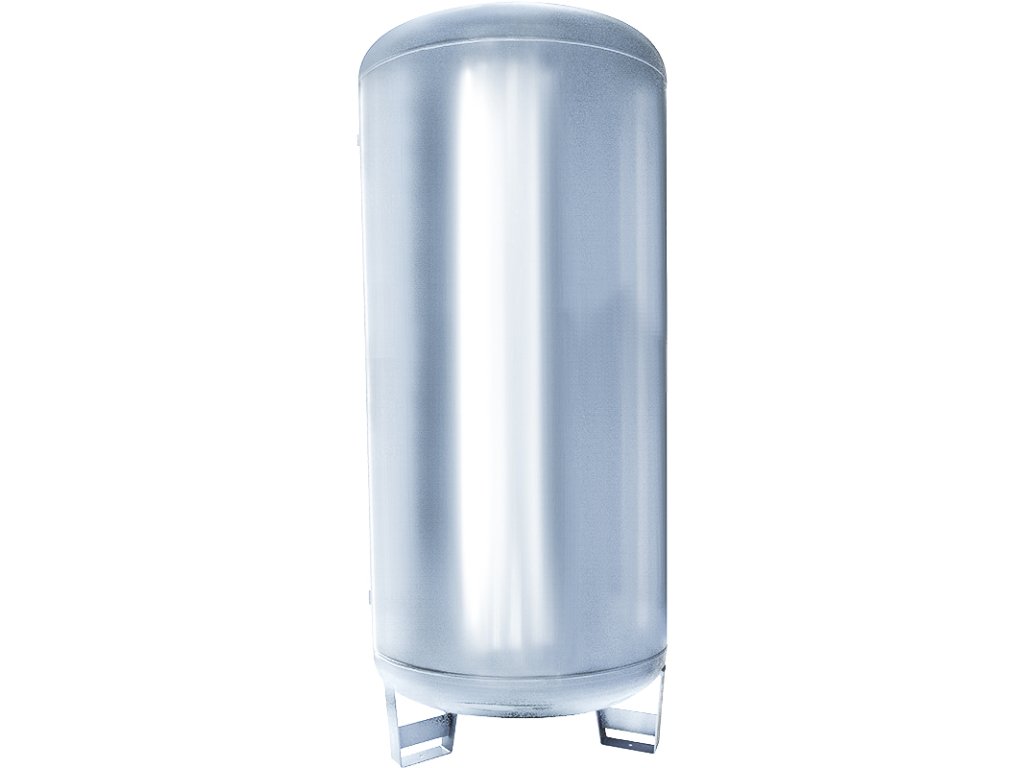

| verzinkt | VVG5000-16 | 1 145 kg | Abmessungen und Anschlüsse gleich |
| mit ALM-Innenbeschichtung | VVA5000-16 | 1 145 kg | Abmessungen und Anschlüsse gleich |
Einsatzbereiche
Er eignet sich als zentraler Speicher hinter Kompressoren für 13 oder 15 bar oder zur Speicherung von Gas unter höherem Druck. Die ALM-Innenbeschichtung ist für Einsätze gedacht, bei denen die Luft mit Lebensmitteln in Berührung kommt.
Kleiner für 16 bar ist der VVP4000-16, größer der VVP6000-16. Gleich groß für 12 bar ist der VVP5000-12.
So wird er hergestellt
Ventilek rät
Ein Fußboden für mehr als eine Tonne. Über 1 100 kg stehen auf drei Fußplatten. Der Untergrund muss diese Punktlasten tragen, und unter die Fußplatten gehören Schwingungsdämpfer.
Zusätzliche Parameter
| Kategorie: | Druckbehälter und Druckluftbehälter |
|---|---|
| Ausführung: | Stehend mit Podesten |
| Druck: | 16 bar |
| Material: | Kohlenstoffstahl |
| Medium: | Luft, Öl, Stickstoff, Sauerstoff, Argon, Helium |
| Oberflächenbehandlung: | RAL-Lackierung, Verzinkt, ALM-Beschichtung (Lebensmittelindustrie) |
| Gefäßvolumen: | 5.000 Liter |
| Richtlinie: | Druckgeräterichtlinie - 68/2014EU |
| Gewinde (1): | 2" |
| Gewinde (2): | 3" |
| Gewinde (3): | 3" |
| Gewinde (4): | 3" |
| Gewinde (5): | 3" |
| Gewinde (6): | - |
| Gewinde (7): | - |
| Gewinde (8): | - |
| Gewinde (10): | 3/4" |
| Gewinde (11): | 3/8" |
| Gewinde (9): | - |
