Kolísání tlaku v systému stlačeného vzduchu znamená nepravidelné výkyvy, poklesy nebo krátké přetlaky v rozvodech mezi kompresorem a spotřebiči. Prvních 15 minut řešte třemi kroky: zkontrolujte diferenciální tlak na filtrech, ověřte odtok kondenzátu z odlučovačů a zkontrolujte nastavení redukčního ventilu u problémového odběru.
Stručně:
- Pokud se kolísání tlaku opakuje i po výměně filtrů a kontrole netěsností, je vhodné provést energetický audit systému.
- Poddimenzované potrubí a nesprávná volba průměru trubek mohou způsobovat významné tlakové výkyvy, které je nutné správně navrhnout.
- Zanesené filtry, odlučovače a netěsnosti tvoří hlavní příčiny trvalých deficitů tlaku ve systému.
- Rychlé diagnostické kroky zahrnují instalaci trvalých manometrů, uzavírací testy a sledování reakce systému, což odhalí zdroj kolísání za jednu směnu.
- Pravidelná údržba včetně kontroly filtrů, odváděčů a spojek je klíčová k dlouhodobému předcházení problémům s tlakem.
Obsah
- Hlavní technické příčiny kolísání tlaku
- Jak rychle a systematicky diagnostikovat kolísání tlaku
- Rychlá opatření, která problém často vyřeší ještě během směny
- Trvalá řešení pro stabilní tlak v rozvodu
- Program údržby, který kolísání tlaku odhalí dřív než výroba
- Zkušenost z praxe: kdy řešit sám a kdy zavolat servis
- Řešení kolísání tlaku od úpravy vzduchu po servisní zásah
- Časté dotazy
Hlavní technické příčiny kolísání tlaku
Většina případů kolísání tlaku má jednu ze pěti opakujících se příčin. Rozpoznat tu svou je první krok k opravě, ne k výměně kompresoru.
- Poddimenzované potrubí. Tlaková ztráta roste s průtokem exponenciálně, takže i mírné podhodnocení průměru trubky při rozšíření výroby vyvolá citelné výkyvy tlaku na konci větve. Atlas Copco doporučuje u hlavních rozvodů udržet pokles tlaku maximálně 0,1 baru vůči nejvzdálenějšímu bodu spotřeby.
- Zanesené filtry a odlučovače. Ucpaná filtrační vložka nebo přeplněný odlučovač oleje dokážou samy o sobě způsobit okamžitý propad tlaku o výraznou hodnotu, která může dosáhnout až jednotek barů.
- Netěsnosti v rozvodu. Jednotlivá netěsnost na spojce vypadá nevýznamně, ale desítky drobných úniků na starším rozvodu se sčítají a projeví se jako trvalý deficit tlaku ve špičce.
- Pulzace kompresoru a chybějící akumulace. Pístový kompresor dodává vzduch v rázech. Bez dostatečně velkého vzdušníku se tyto rázy přenášejí přímo do rozvodu a projeví se jako cyklické kolísání tlaku na manometru.
- Nevhodné armatury. Rychlospojky s malým průřezem, ostré devadesátistupňové ohyby a přebytečné odbočky zvyšují místní odpor a vytvářejí tlakovou ztrátu v hadici i v pevném potrubí, kde by ji čistě podle délky trasy nikdo nečekal.
Diplomová práce FSI VUT věnovaná projektování rozvodů stlačeného vzduchu potvrzuje, že kombinace netěsností, chybějící akumulace a nedostatečného odvádění kondenzátu je nejčastější příčinou energetických ztrát v provozech, kde se kolísání tlaku řeší až po letech provozu.
Jak rychle a systematicky diagnostikovat kolísání tlaku
Diagnostika kolísání tlaku v systému nemusí trvat dny. Systematický postup s levnými manometry odhalí zdroj problému během jedné směny.

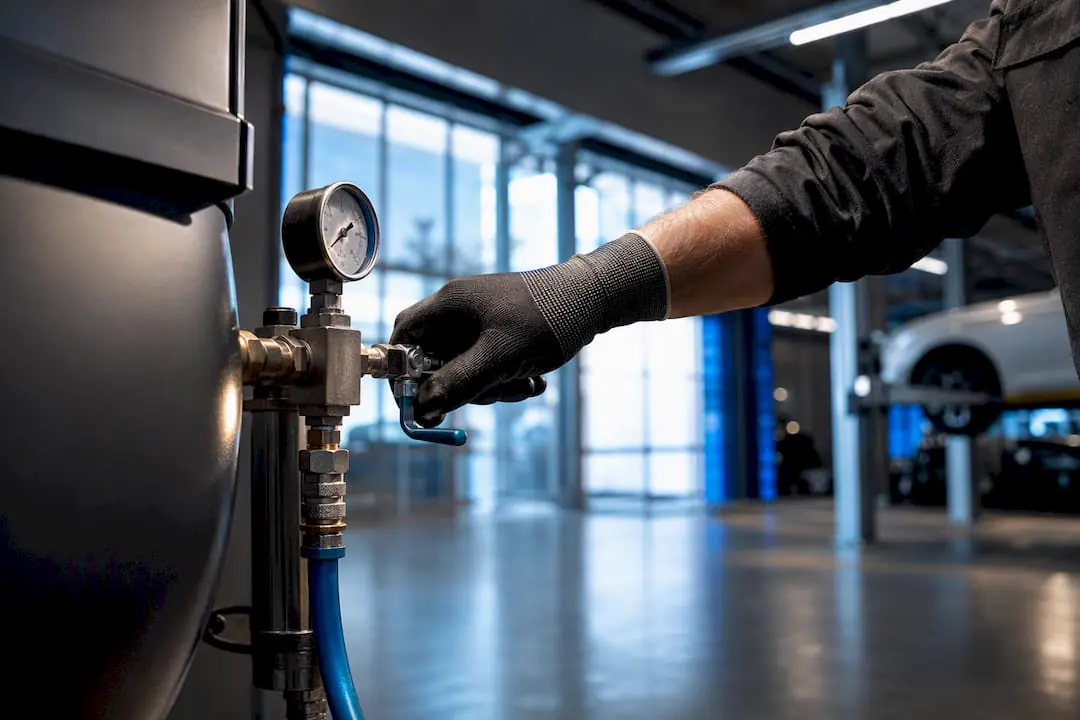

- Osaďte trvalé manometry na klíčových bodech — u výstupu kompresoru, na vstupu do vzdušníku a na konci nejdelší nebo nejvytíženější větve rozvodu.
- Přidejte diferenční manometry na filtrační stupně, aby bylo vidět rozdíl tlaku před a za filtrem, ne jen absolutní hodnotu.
- Proveďte uzavírací test větví — postupně uzavírejte jednotlivé odběry a sledujte, zda se tlak v hlavním rozvodu vrátí do normy.
- Odpojte podezřelé spotřebiče jeden po druhém a zaznamenejte reakci tlaku, čímž izolujete zdroj kolísání od zbytku sítě.
- Porovnejte čas reakce regulátoru se specifikací výrobce. Zpomalená reakce často ukazuje na opotřebenou membránu nebo ucpaný pilotní vzduch.
Měření bez záznamu je jen momentka. Vedení jednoduchého provozního logu s časem, tlakem a poznámkou o stavu výroby ukáže trend, který jediné odečtení manometru neodhalí.
Profesionální tip: Zapište si tlak vždy ve stejnou denní dobu a při srovnatelném zatížení výroby. Kolísání tlaku vypadá jinak při plném chodu linky a jinak při ranním rozjezdu, a bez tohoto kontextu snadno porovnáte nesrovnatelné hodnoty.
Podrobnější postup diagnostiky kompresoru a interpretace naměřených hodnot najdete v návodu na diagnostiku kompresoru pro efektivní provoz.
Rychlá opatření, která problém často vyřeší ještě během směny
Než sáhnete po investici do nového potrubí, prověřte šest kroků, které nevyžadují odstávku ani nákup.
- Vyměňte nebo vyčistěte filtrační vložky a znovu ověřte diferenciální tlak. Pokud po výměně klesne na normální hodnotu, byl to filtr, ne rozvod.
- Zkontrolujte a přeseřiďte redukční ventily. Po dlouhém provozu regulační pružina často povolí a ventil pak kolísá kolem nastavené hodnoty místo aby ji držel stabilně.
- Po seřízení pružinu na chvíli uvolněte a znovu dotáhněte na požadovanou hodnotu, aby se odstranila mechanická hystereze.
- Vyčistěte nebo opravte odváděče kondenzátu a vadné ventily rovnou vyměňte. Zanedbaný odváděč je jedna z nejčastějších praktických příčin postupného omezování průtoku, protože se v systému hromadí kondenzát bez varování.
- U kritického odběru dočasně přidejte přenosný vzdušník. Vyrovná krátkodobé špičky bez zásahu do centrální kompresorové stanice.
- Odstraňte zbytečné rychlospojky a snižte počet armatur na trase. Výměna rychlospojek za trvalé šroubení bývá jedním z nejlevnějších zásahů s nejviditelnějším dopadem na celkovou tlakovou ztrátu v systému.
Kompletní přehled typů odváděčů a jejich údržby najdete v článku o odváděčích kondenzátu.
Trvalá řešení pro stabilní tlak v rozvodu
Pokud rychlá opatření problém jen zmírní, ale nevyřeší, je čas na konstrukční úpravu rozvodu. Čtyři oblasti mají největší dopad na dlouhodobou stabilitu tlaku.
- Dimenzování potrubí a kruhové rozvody. Okružní (kruhové) potrubí rozděluje odběr z obou stran a výrazně tlumí lokální propady tlaku oproti slepé větvi. Výpočet ekvivalentních délek metodou Darcy-Weisbach nebo pomocí nomogramů patří ke standardním nástrojům při návrhu průměru trubek.
- Vzdušník podle FAD. Objem vzdušníku se volí podle skutečné dodávky vzduchu kompresoru (FAD) a podle charakteru odběru, ne podle výkonu motoru. Vzdušník umístěný blízko kritického spotřebiče často nahradí dražší úpravu celé kompresorové stanice.
- Filtrace a sušení podle ISO 8573. Volba filtračních stupňů a sušičky se odvíjí od požadované třídy čistoty vzduchu podle normy ISO 8573. Podhodnocená filtrace vede k opakovanému kolísání tlaku kvůli rychlému zanášení.
- Modernizace armatur a obtoky pro údržbu. Komponenty s vyšším průtokovým koeficientem Cv snižují místní ztráty, a obtok kolem filtrů umožní servis bez odstavení celé linky.
Pokles tlaku v síti může znamenat citelně vyšší energetické náklady, protože kompresor musí dohánět ztrátu vyšším výkonem. Cílová celková tlaková ztráta v systému by měla zůstat na nízké úrovni vstupního tlaku pro zachování účinnosti.
Při plánování rozšíření výroby má smysl navrhnout potrubí s rezervou průtoku, protože dodatečné zvětšení průměru trubek je v provozu mnohem nákladnější než správný návrh napoprvé. Konkrétní postup výběru výkonu s rezervou popisuje průvodce výběrem průmyslového kompresoru.
Program údržby, který kolísání tlaku odhalí dřív než výroba
Pravidelná údržba je jediný způsob, jak zachytit kolísání tlaku v systému dřív, než ovlivní kvalitu výstupu.
- Filtry a diferenciální manometry – kontrola jednou týdně, výměna vložky při dosažení hraničního rozdílu tlaku doporučeného výrobcem.
- Odváděče kondenzátu – funkční test měsíčně, elektronické odváděče s automatickou diagnostikou snižují riziko přehlédnutí poruchy.
- Těsnění a spojky – ultrazvuková kontrola netěsností při plánovaných odstávkách, minimálně jednou za čtvrtletí.
- Trvalé manometry a záznam trendu – denní odečet a zápis do provozního logu, se zaměřením na postupný pokles tlaku v čase a na počet startů a zastavení kompresoru.
Sledujte hlavně trend, ne jednotlivé hodnoty. Postupně klesající tlak nebo rostoucí frekvence cyklování kompresoru signalizuje problém dřív, než se projeví na hotových výrobcích. Pro automatizovaný sběr dat a alarmy má smysl podívat se na možnosti automatizace stlačeného vzduchu.
Zkušenost z praxe: kdy řešit sám a kdy zavolat servis
Kompresory-vzduchotechnika řeší dotazy na kolísání tlaku v systému denně, od drobných provozů po výrobní haly s desítkami pneumatických stanic. Vzorec je vždy podobný: technik nejdřív zkontroluje filtry a odvod kondenzátu, a teprve když se tlak nevrátí do normy, hledá se dál.
Interní zásah dává smysl tam, kde diagnostika ukáže jasnou, lokální příčinu, například jeden zanesený filtr nebo jednu netěsnou spojku. Jakmile se ale kolísání objevuje na více místech rozvodu současně, nebo se opakuje i po výměně filtrů, vyplatí se energetický audit. Odhalí, jestli je vinen podhodnocený průměr potrubí, špatně zvolený vzdušník, nebo souběh několika drobných příčin, které se navzájem zesilují.
Provozy, které po opravném zásahu doplnily akumulaci a přeřešily filtraci, obvykle hlásí výrazně klidnější chod pneumatických válců a méně zmetků na přesných operacích. Nejde o univerzální zázrak, ale o logický důsledek stabilnějšího přívodu vzduchu.
— Zdeněk
Řešení kolísání tlaku od úpravy vzduchu po servisní zásah
Nabízí se komponenty popisované v článku jako trvalé řešení kolísání tlaku, ne obecný katalog kompresorů.
V kategorii úpravy vzduchu najdete regulační ventily, filtrační stupně a vzdušníky navržené přesně pro stabilizaci tlaku v rozvodu, ne jen pro základní odstranění vlhkosti. Filtrace podle normy ISO 8573 zajistí, že vybraný stupeň skutečně odpovídá požadované třídě čistoty vzduchu ve vaší výrobě, a ne odhadu od oka. Pro provozy s vyššími nároky na korozní odolnost jsou k dispozici i nerezové úpravné jednotky řady A1X.
Pokud si nejste jistí, kde přesně kolísání tlaku v systému vzniká, je možné si objednat diagnostiku nebo konzultaci u specializované firmy. Technik projde rozvod, změří kritické body a navrhne konkrétní úpravu, ne obecné doporučení z internetu.
Časté dotazy
Co přesně znamená kolísání tlaku v systému stlačeného vzduchu?
Jde o nepravidelné výkyvy, poklesy nebo krátkodobé přetlaky v rozvodu mezi kompresorem a spotřebiči, obvykle způsobené netěsnostmi, zanesenými filtry nebo chybějící akumulací.
Pomůže vzdušník vyřešit kolísání tlaku?
Vzdušník tlumí pulzace z kompresoru a kryje krátkodobé špičky odběru, ale musí být dimenzován podle skutečné dodávky vzduchu (FAD), jinak problém jen částečně zmírní.
Jak často kontrolovat filtry, aby nezpůsobily pokles tlaku?
Diferenciální tlak na filtrech kontrolujte alespoň jednou týdně a vložku vyměňte při dosažení hraničního rozdílu doporučeného výrobcem, protože zanesený filtr může způsobit propad tlaku o 0,7 až 1 bar.
Kdy má smysl objednat energetický audit místo vlastní opravy?
Pokud se kolísání tlaku opakuje na více místech rozvodu i po výměně filtrů a kontrole netěsností, audit odhalí systémovou příčinu, kterou lokální zásah nevyřeší.
