Proč sledovat vibrace kompresoru: průvodce pro techniky

Stručně:

• Pravidelné sledování vibrací kompresoru umožňuje včas odhalit technické poruchy a snížit náklady na opravy. Vibrodiagnostika identifikuje změny ve vibračním profilu, které signalizují blížící se selhání součástek ještě před poruchou. Moderní senzory a automatický monitoring zvyšují spolehlivost a efektivitu údržby strojů.

Sledování vibrací kompresoru je základní diagnostická metoda pro včasné odhalení technických problémů a zajištění efektivního provozu. V průmyslové praxi se tato metoda označuje jako vibrodiagnostika. Jde o bezdemontážní metodu podle průmyslových standardů, která umožňuje lokalizovat poruchy bez zastavení výroby. Vibrace přitom nesignalizují jen hluk nebo chvění. Každá změna ve vibračním profilu kompresoru odráží konkrétní technický stav součástky, ložiska nebo hřídele. Technici, kteří vibrace pravidelně sledují, přecházejí od reaktivní opravy k plánované údržbě, čímž snižují náklady na opravy a neplánované odstávky.

Proč sledovat vibrace kompresoru a co nám říkají

Vibrace kompresoru jsou přímým odrazem jeho technického stavu. Každá součástka, od ložisek přes hřídel až po pístní skupinu, vytváří při provozu charakteristický vibrační vzor. Pokud se tento vzor změní, signalizuje to konkrétní problém ještě předtím, než dojde k poruše nebo havárii.

Každá součástka kompresoru má unikátní vibrační signaturu, jejíž sledování umožňuje přechod k preventivní údržbě šetřící čas i náklady. To v praxi znamená, že technik nemusí čekat na viditelné příznaky poruchy. Změna amplitudy nebo frekvence vibrace na konkrétním místě stroje přesně ukáže, která součástka začíná selhávat.

Vibrace se dělí na dva základní typy:

• Volné kmitání vzniká po jednorázovém impulzu, například při spuštění nebo rázu. Odeznívá samo bez vnějšího zdroje energie.
• Vynucené kmitání je trvalé a způsobuje ho opakující se síla, například nevyvážení rotoru, opotřebené ložisko nebo uvolněný spoj.

Vynucené kmitání je pro diagnostiku klíčové. Jeho frekvence odpovídá otáčkám stroje nebo násobkům otáček, takže frekvenční analýza přímo ukáže zdroj problému. Nevyvážení rotoru se projeví na základní otáčkové frekvenci, poškozené ložisko na vyšších harmonických složkách. Kompresory selhávají nejčastěji kvůli provozu mimo specifikace, přičemž vibrace toto opotřebení signalizují dříve než jiné metody.

Provozní podmínky a okolí mají na vibrace přímý vliv. Nevhodné uložení kompresoru na podlaze, chybějící tlumicí podložky nebo blízkost jiných strojů mohou vibrace zesilovat a maskovat skutečný stav zařízení. Proto je nutné vždy hodnotit vibrační data v kontextu celého provozního prostředí.

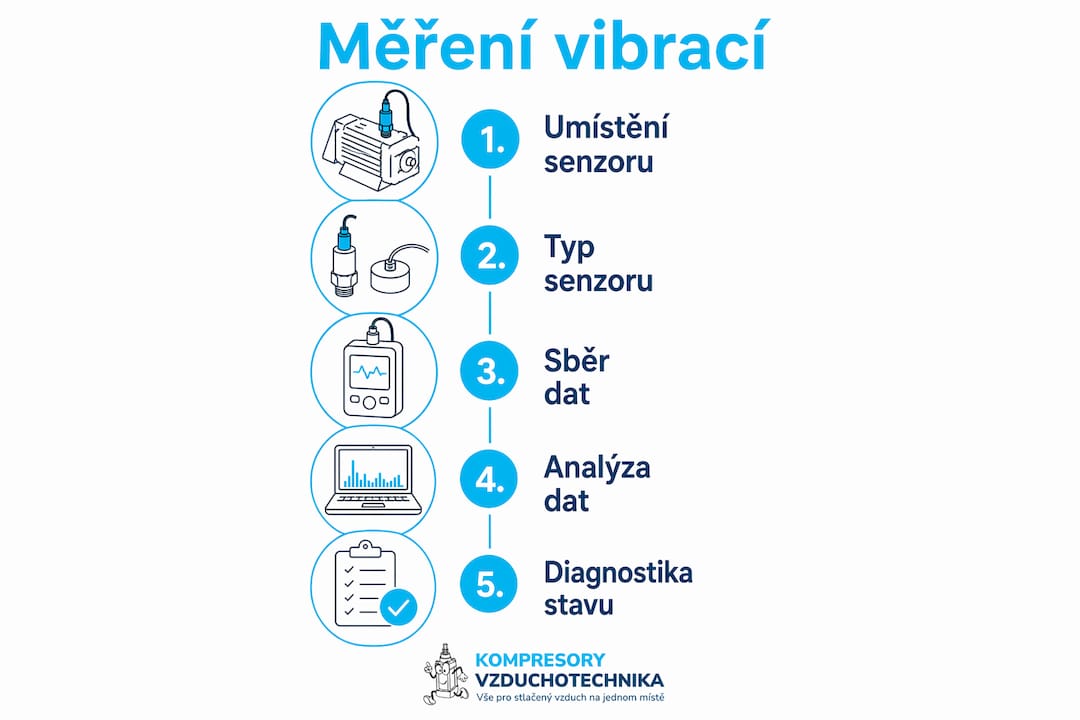

Jak měřit vibrace kompresoru: metody a technologie

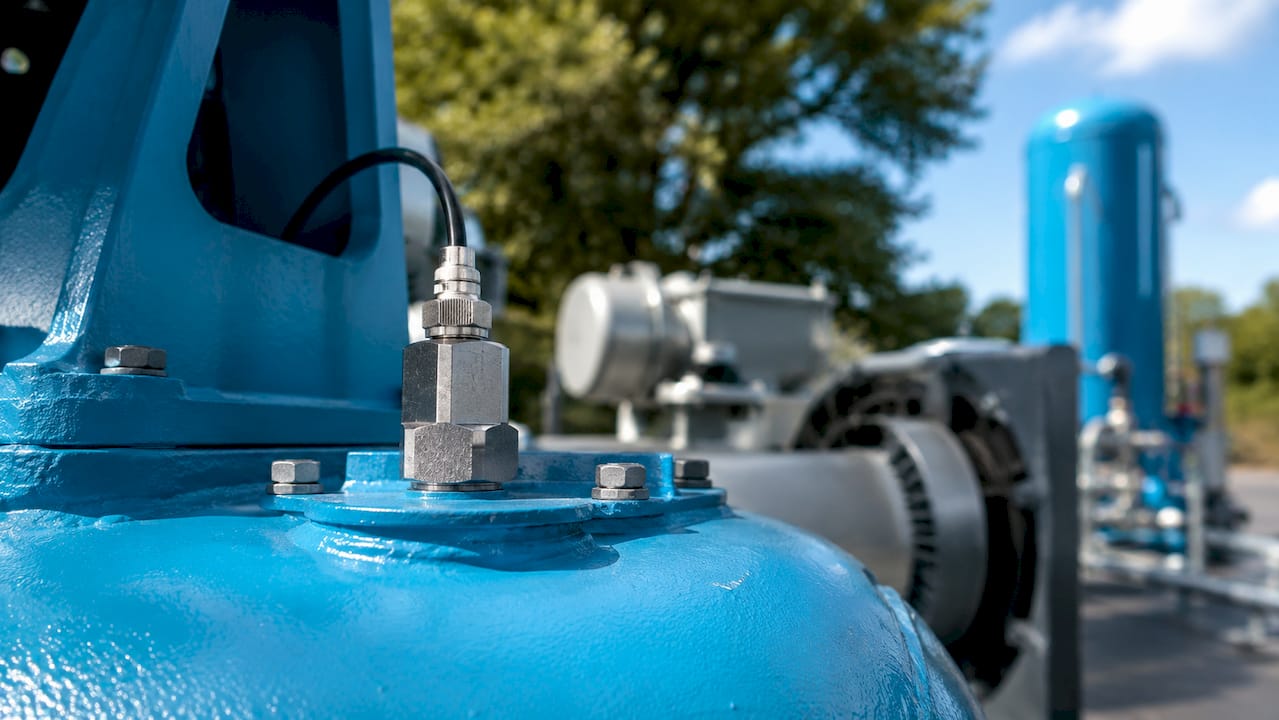

Měření vibrací kompresoru se v praxi provádí akcelerometry. Jde o senzory, které snímají zrychlení vibrací a převádějí je na elektrický signál. Výsledkem je časový průběh nebo frekvenční spektrum, ze kterého technik vyčte stav jednotlivých součástí.

Moderní senzory umožňují měření vibrací v reálném čase a vzdálený monitoring, takže poruchy lze předpovídat dříve, než dojde k odstavení stroje. Vzdálený monitoring je zvláště cenný u kompresorů v nepřetržitém provozu nebo na těžko dostupných místech.

Při měření sledujeme dva základní parametry:

• Amplituda vibrací udává intenzitu kmitání. Rostoucí amplituda signalizuje zhoršující se stav součástky.
• Frekvence vibrací určuje, která součástka problém způsobuje. Frekvenční analýza (FFT, tedy rychlá Fourierova transformace) rozkládá složený vibrační signál na jednotlivé složky.

Kromě akcelerometrů se používají také snímače rychlosti vibrací a bezdotykové snímače polohy hřídele (eddy current sondy). Volba senzoru závisí na typu kompresoru, rozsahu frekvencí a požadované přesnosti měření.

Profesionální tip: Senzory umísťujte vždy co nejblíže k ložiskům. Čím delší je přenosová cesta vibrací, tím více se signál zkresluje a diagnostická hodnota dat klesá.

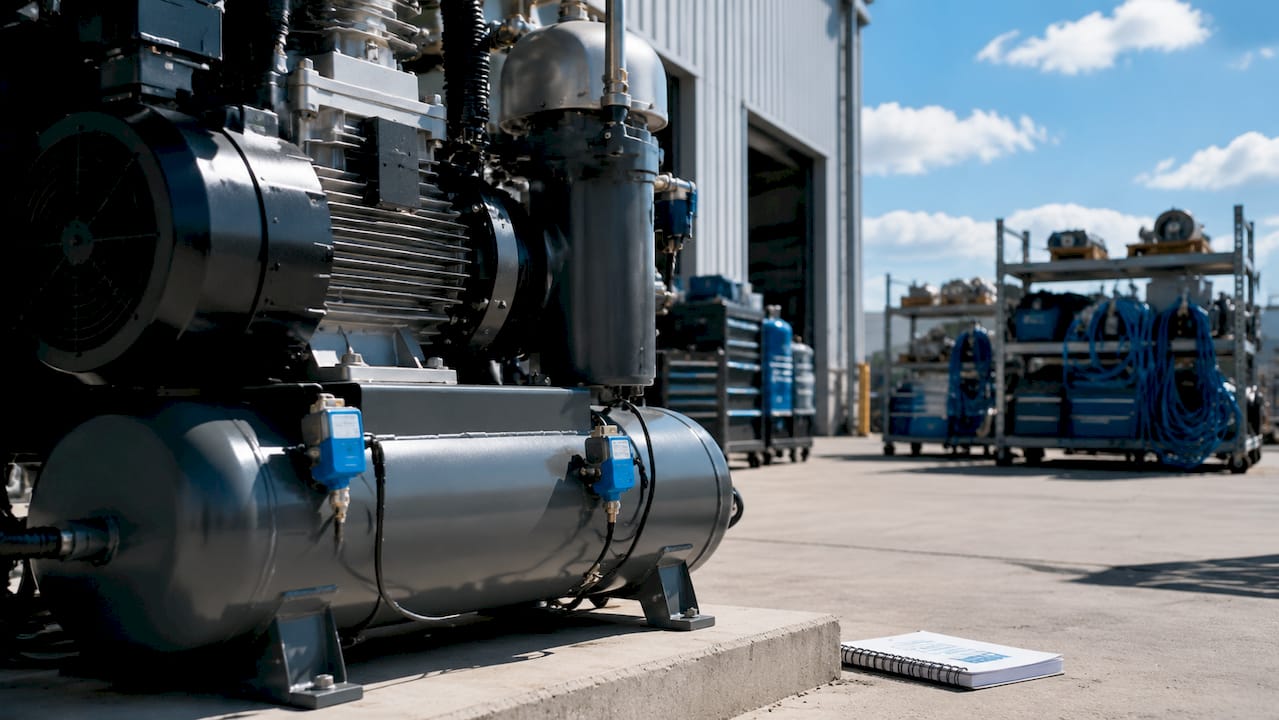

Sběr dat v reálném čase umožňují systémy průběžného monitoringu. Tyto systémy zaznamenávají vibrační hodnoty v pravidelných intervalech a automaticky upozorní obsluhu při překročení nastavených mezí. Výhodou je, že technik vidí trend vývoje vibrací v čase, nikoli jen okamžitý stav. Trend je přitom pro diagnostiku cennější než jednorázové měření.

Interpretace naměřených hodnot vyžaduje referenční základnu. Při uvádění kompresoru do provozu se změří výchozí vibrační profil, takzvaný vibrační podpis. Všechna následující měření se porovnávají s tímto referenčním stavem. Odchylka o předem stanovenou hodnotu spouští alarm nebo plánovanou prohlídku.

Jak sledování vibrací pomáhá předcházet poruchám

Přechod od reaktivní k preventivní údržbě je hlavním přínosem vibrodiagnostiky. Reaktivní přístup znamená opravit kompresor až po poruše. Preventivní přístup znamená zasáhnout ve chvíli, kdy vibrace ukáží blížící se problém, a naplánovat opravu bez neplánované odstávky.

Praktický postup zavedení preventivní údržby na základě vibrací vypadá takto:

1. Změřte výchozí vibrační profil nového nebo čerstvě opraveného kompresoru. Tento profil je referenčním bodem pro všechna budoucí měření.
2. Nastavte alarmní meze. Průmyslové normy, například ISO 10816, definují přípustné hodnoty vibrací pro různé typy strojů a výkonové třídy.
3. Měřte pravidelně a zaznamenávejte trendy. Jednorázové měření má omezenou hodnotu. Teprve série měření v čase odhalí, zda se stav stroje zhoršuje.
4. Propojte vibrační data s dalšími parametry. Teplota ložisek, tlak oleje a spotřeba energie doplňují vibrační obraz o celkový pohled na stav kompresoru.
5. Plánujte opravy na základě dat, ne na základě časového plánu. Kompresor, jehož vibrace jsou stabilní, nevyžaduje předčasnou výměnu ložisek. Naopak stroj s rostoucí amplitudou potřebuje zásah dříve, než to plán předepisuje.

Investice do systémů zvyšujících efektivitu kompresorů se při dvousměnném provozu do 6.000 motohodin za rok vrací za 3 až 6 měsíců. Vibrodiagnostika jako součást systému preventivní údržby přispívá k této návratnosti tím, že snižuje náklady na neplánované opravy a prodlužuje životnost součástek.

Včasná detekce problémů má přímý ekonomický dopad. Výměna ložiska v plánovaném termínu stojí zlomek nákladů oproti havárii, při které dojde k poškození hřídele nebo skříně kompresoru. Neplánovaná odstávka navíc zastavuje výrobu, což náklady dále násobí. Kompresory s frekvenčním měničem snižují počet cyklů zastavení a spuštění, čímž zvyšují stabilitu provozu a snižují potřebu údržby. Vibrodiagnostika a správná volba technologie kompresoru se tak vzájemně doplňují.

Správná diagnostika kompresoru zahrnuje vibrační analýzu jako jeden z klíčových nástrojů pro udržení efektivního provozu.

Časté chyby při sledování vibrací a jak se jim vyhnout

Nejčastější chybou v diagnostice vibrací je zaměření pouze na symptomy místo příčin. Špatná interpretace vibrací vede ke zbytečné výměně funkčních součástek a zbytečným nákladům. Technik, který vidí zvýšené vibrace na ložisku, musí nejprve zjistit, zda je příčinou opotřebení ložiska, nebo nevyvážení rotoru přenášející zatížení právě na toto ložisko.

Další běžné chyby zahrnují:

• Záměna vibrací za hluk. Hluk je akustický projev vibrací, ale jeho intenzita neodpovídá závažnosti mechanického problému. Tichý kompresor může mít kritické vibrace na frekvencích mimo slyšitelné pásmo.
• Měření za nevhodných podmínek. Vibrace okolních strojů, rázy z výroby nebo nestabilní napájení zkreslují naměřená data. Měření by mělo probíhat v klidných podmínkách bez vnějšího rušení, aby byla data co nejpřesnější.
• Sledování pouze jednoho parametru. Amplituda vibrací bez frekvenční analýzy neřekne, která součástka je problematická. Naopak frekvenční spektrum bez sledování trendu amplitudy neodhalí, zda se stav zhoršuje.
• Ignorování vlivů prostředí a konstrukce. Vibrodiagnostika odhaluje nejen vnitřní stav stroje, ale i externí vlivy na konstrukci a podlahu, které ovlivňují životnost kompresoru. Nevhodné uložení nebo chybějící tlumicí prvky způsobují vibrace i u jinak bezchybně servisovaného stroje.
• Absence referenčního měření. Bez výchozího vibračního profilu nelze posoudit, zda naměřené hodnoty jsou normální nebo alarmující.

Profesionální tip: Vždy porovnávejte vibrační data s teplotou ložisek a tlakem oleje. Kombinace těchto tří parametrů dává spolehlivější obraz stavu kompresoru než každý parametr samostatně.

Celkový pohled na stav stroje je podmínkou správné diagnostiky. Vibrace jsou jedním z diagnostických nástrojů, nikoli jediným. Technici, kteří nejčastější chyby při provozu znají a aktivně jim předcházejí, dosahují výrazně nižší poruchovosti svých kompresorů.

Klíčové poznatky

Pravidelné sledování vibrací kompresoru metodou vibrodiagnostiky je nejspolehlivější způsob, jak předcházet neplánovaným poruchám, snižovat náklady na opravy a prodlužovat životnost zařízení.

Vibrodiagnostika v praxi: co jsem se naučil za léta u kompresorů

Zdeněk zde sdílí svůj pohled.

Za roky práce s průmyslovými kompresory jsem zjistil, že největší chybou není špatný senzor ani špatný software. Největší chybou je přestat měřit ve chvíli, kdy kompresor “jede dobře”. Právě tehdy se totiž buduje referenční základna, bez které jsou všechna pozdější měření jen čísla bez kontextu.

Vibrodiagnostika mi několikrát zachránila výrobu. Konkrétně si pamatuji případ, kdy frekvenční analýza ukázala rostoucí amplitudu na frekvenci odpovídající vnějšímu kroužku ložiska. Kompresor fungoval normálně, hluk byl stejný jako vždy. Bez vibračního měření bychom ložisko vyměnili až při havárii, pravděpodobně s poškozením hřídele.

Doporučuji každé firmě zavést monitoring vibrací jako součást standardního provozního protokolu, nikoli jako nástroj pro krizové situace. Systémy průběžného monitoringu s automatickými alarmy jsou dnes dostupné i pro střední podniky a jejich pořizovací náklady jsou zlomkem ceny jediné neplánované havárie.

Moderní technologie, jako jsou bezdrátové akcelerometry a cloudové platformy pro sběr dat, výrazně snižují nároky na obsluhu. Technik nemusí být fyzicky přítomen u každého měření. Data přicházejí automaticky a trend se vyhodnocuje průběžně. To je přesně ten posun od reaktivní k prediktivní údržbě, o kterém se v oboru mluví roky, ale který se teprve nyní stává dostupným pro běžné provozovny.

— Zdeněk

Technické zázemí pro správný provoz kompresoru

Vibrodiagnostika je jen jednou částí celkové péče o kompresor. Stejně důležitý je správný rozvod stlačeného vzduchu a kvalitní úprava vzduchu před vstupem do pneumatického systému.

Kompresory-vzduchotechnika nabízí kompletní sortiment pro úpravu stlačeného vzduchu, včetně filtrů, regulátorů a maznic pro správný provoz pneumatických systémů. Pro náročnější aplikace jsou k dispozici kovové úpravné jednotky do 18 bar. Tým Kompresory-vzduchotechnika poskytuje technické poradenství při výběru vybavení i při řešení konkrétních provozních problémů. Správně navržený a udržovaný systém stlačeného vzduchu snižuje vibrace přenášené do rozvodů a prodlužuje životnost celé instalace.

Časté dotazy

Co je vibrodiagnostika kompresoru?

Vibrodiagnostika je bezdemontážní metoda měření a analýzy vibrací kompresoru za provozu. Umožňuje lokalizovat poruchy součástek, jako jsou ložiska nebo rotor, bez zastavení výroby.

Jak často měřit vibrace kompresoru?

Frekvence měření závisí na intenzitě provozu a kritičnosti zařízení. U kompresorů v nepřetržitém provozu se doporučuje průběžný monitoring, u méně vytížených strojů měsíční nebo čtvrtletní měření s porovnáním trendů.

Jaké senzory se používají pro měření vibrací?

Nejběžnější jsou akcelerometry, které měří zrychlení vibrací. Pro přesnou diagnostiku ložisek se doplňují snímači teploty a v některých aplikacích bezdotykovými sondami polohy hřídele.

Jak poznat, že vibrace kompresoru jsou alarmující?

Alarmující jsou vibrace, jejichž amplituda překročí referenční hodnotu z výchozího měření nebo limity definované normou ISO 10816. Rozhodující je trend: rostoucí amplituda v čase je vždy varovným signálem.

Může vibrodiagnostika odhalit i problémy mimo samotný kompresor?

Ano. Vibrodiagnostika odhaluje i vlivy prostředí, jako je nevhodné uložení kompresoru nebo chybějící tlumicí podložky, které způsobují vibrace i u jinak bezchybně servisovaného stroje.
