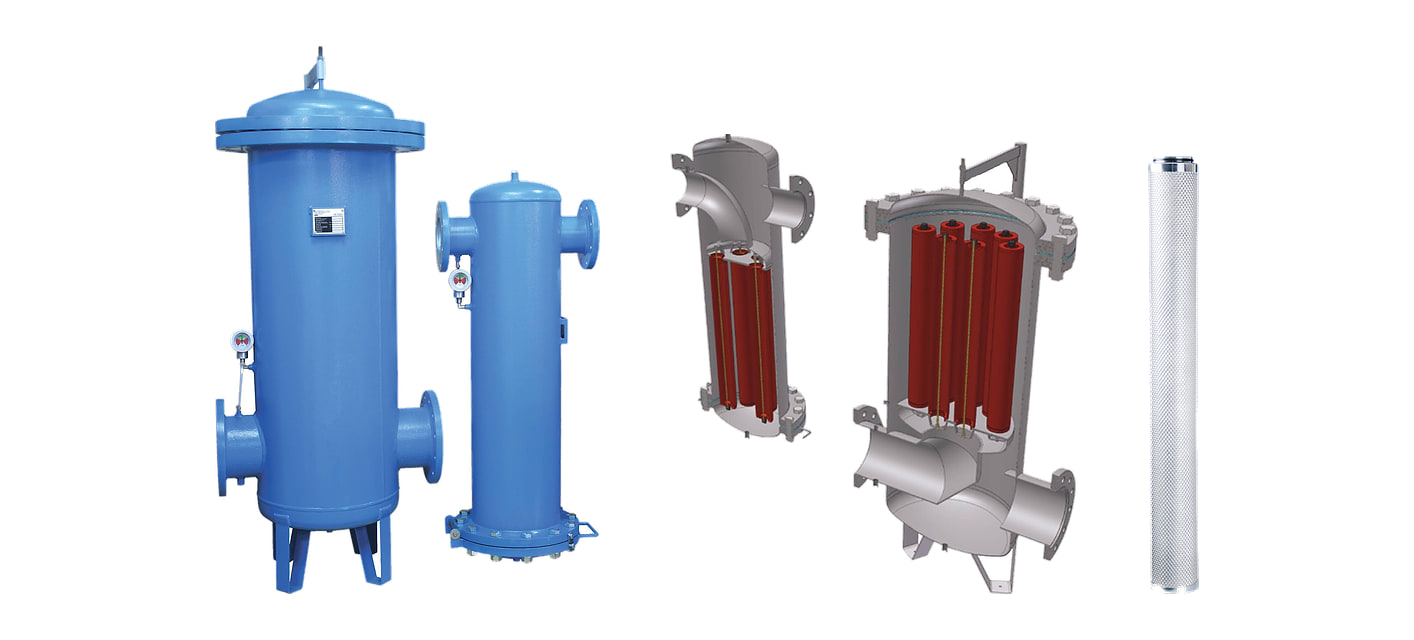

Druckluft-Aktivkohlefilter BFA mit Flansch
Der Aktivkohlefilter BFA entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche. Das Element enthält 227 g granulierte Aktivkohle; der Restölgehalt liegt unter 0,005 mg/m³.
Den Filter BFA gibt es in 10 Baugrößen mit Flanschen DN80 bis DN300 und einem Durchfluss von 28.000 bis 523.333 l/min bei 7 bar. Er ist eine der Stufen der Flanschfilter BF — das Gehäuse ist für alle Stufen gleich, nur die Elemente unterscheiden sich.
Filter BFA nach Baugröße
Die Baugröße bestimmt den Flansch, den Durchfluss und die Anzahl der Elemente. Das Element ist für alle Baugrößen gleich.
| Filter BFA und Ersatzelemente nach Baugröße | |||||
|---|---|---|---|---|---|
| Filter | Flansch | l/min bei 7 bar | Nm³/h bei 7 bar | Anzahl der Elemente | Ersatzelement |
| BFA-0240 | DN80 | 28.000 | 1.680 | 1 | BFA-0240V |
| BFA-0300 | DN100 | 52.500 | 3.150 | 2 | BFA-0240V |
| BFA-0450 | DN125 | 78.333 | 4.700 | 3 | BFA-0240V |
| BFA-0600 | DN150 | 105.000 | 6.300 | 4 | BFA-0240V |
| BFA-0900 | DN150 | 156.667 | 9.400 | 6 | BFA-0240V |
| BFA-1200 | DN200 | 209.167 | 12.550 | 8 | BFA-0240V |
| BFA-1500 | DN200 | 261.667 | 15.700 | 10 | BFA-0240V |
| BFA-1800 | DN250 | 314.167 | 18.850 | 12 | BFA-0240V |
| BFA-2500 | DN250 | 418.333 | 25.100 | 16 | BFA-0240V |
| BFA-3000 | DN300 | 523.333 | 31.400 | 20 | BFA-0240V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewicht finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Aktivkohle eignet sich dort, wo auch Öldämpfe und Gerüche stören, die ein Mikrofilter nicht zurückhält. Sie arbeitet bis +45 °C und darf nicht in ölgesättigter Umgebung eingesetzt werden.

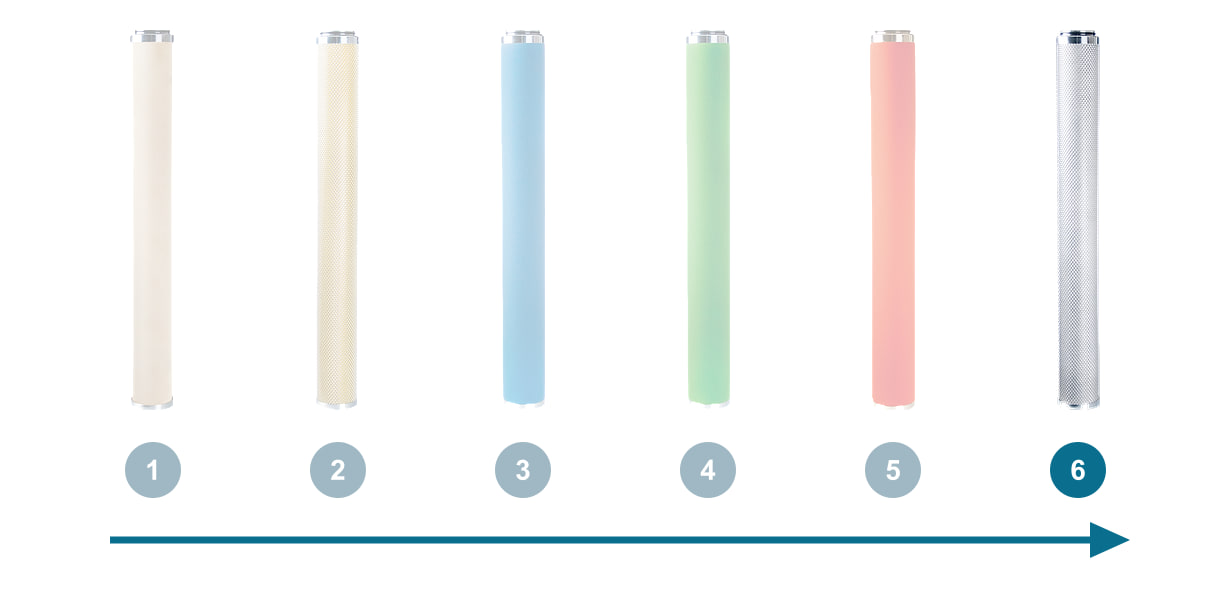

Wohin er gehört
Immer hinter den Mikrofilter BFS. Erst mit ihm gilt die Partikelklasse 1, und die Kohle bekommt kein Öl in Tropfenform ab.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei anderem Druck ändern sie sich nach dem Korrekturfaktor.
| Durchfluss der Filter BFA in l/min nach Druck | ||||||
|---|---|---|---|---|---|---|
| Baugröße (Flansch) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17.640 | 24.640 | 28.000 | 38.640 | 45.640 | 59.640 |
| 0300 (DN100) | 33.075 | 46.200 | 52.500 | 72.450 | 85.575 | 111.825 |
| 0450 (DN125) | 49.350 | 68.933 | 78.333 | 108.100 | 127.683 | 166.849 |
| 0600 (DN150) | 66.150 | 92.400 | 105.000 | 144.900 | 171.150 | 223.650 |
| 0900 (DN150) | 98.700 | 137.867 | 156.667 | 216.200 | 255.367 | 333.701 |
| 1200 (DN200) | 131.775 | 184.067 | 209.167 | 288.650 | 340.942 | 445.526 |
| 1500 (DN200) | 164.850 | 230.267 | 261.667 | 361.100 | 426.517 | 557.351 |
| 1800 (DN250) | 197.925 | 276.467 | 314.167 | 433.550 | 512.092 | 669.176 |
| 2500 (DN250) | 263.550 | 368.133 | 418.333 | 577.300 | 681.883 | 891.049 |
| 3000 (DN300) | 329.700 | 460.533 | 523.333 | 722.200 | 853.033 | 1.114.699 |
Elemente, Kondensatablass und Wartung

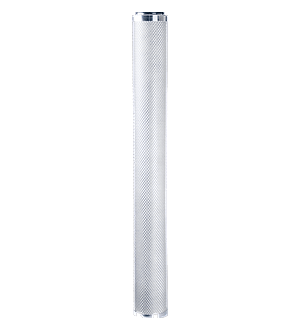

Element: granulierte Aktivkohle und Borosilikat-Mikrofasern, Druckverlust des neuen Elements 60 mbar. Die Luft durchströmt es von innen nach außen. Betriebstemperatur +1,5 bis +45 °C, Druck bis 16 bar.
Ein Kondensatableiter ist im Filter nicht enthalten. Schwimmer-, zeitgesteuerte und elektronische Kondensatableiter finden Sie bei den Kondensatableitern für Filter.
Wechseln Sie die Elemente mit Aktivkohle nach Zeit, spätestens nach 6 Monaten.
Ersatzelemente BFA-0240V, Kondensatableiter und Manometer finden Sie im Zubehör für Filter BF.
Elemente und Zubehör für die Filter BFA
Ventilek rät
Aktivkohle wechselt man nach Kalender. Wechseln Sie die Elemente mit Aktivkohle spätestens nach 6 Monaten — anders als die übrigen Stufen werden sie nicht nach dem Druckverlust gewechselt.
- Was entfernt der Aktivkohlefilter?
- Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche. Der Restölgehalt liegt unter 0,005 mg/m³.
- Warum muss ein Mikrofilter davor sitzen?
- Aktivkohle darf nicht in ölgesättigter Umgebung arbeiten. Der Mikrofilter BFS hält Öl in Tropfenform zurück, und erst mit ihm gilt die Partikelklasse 1.
- Wie oft wechsle ich die Elemente?
- Spätestens nach 6 Monaten.
- Welche Temperatur verträgt er?
- Von +1,5 bis +45 °C.
Meistverkauft
Produktsortierung
Liste der Produkte
Der Aktivkohlefilter BFA-0240 mit Flansch DN80 und einem Durchfluss von 28.000 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt liegt...
Der Aktivkohlefilter BFA-0300 mit Flansch DN100 und einem Durchfluss von 52.500 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt liegt...
Der Aktivkohlefilter BFA-0450 mit Flansch DN125 und einem Durchfluss von 78.333 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt liegt...
Der Aktivkohlefilter BFA-0600 mit Flansch DN150 und einem Durchfluss von 105.000 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-0900 mit Flansch DN150 und einem Durchfluss von 156.667 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-1200 mit Flansch DN200 und einem Durchfluss von 209.167 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-1500 mit Flansch DN200 und einem Durchfluss von 261.667 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-1800 mit Flansch DN250 und einem Durchfluss von 314.167 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-2500 mit Flansch DN250 und einem Durchfluss von 418.333 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Der Aktivkohlefilter BFA-3000 mit Flansch DN300 und einem Durchfluss von 523.333 l/min bei 7 bar entfernt Restöl, Öldämpfe, Kohlenwasserstoffe und Gerüche; der Restölgehalt...
Ersatz-Filterelement BFA-0240V für Aktivkohlefilter BFA aller Baugrößen, Durchmesser 90 mm, Höhe 760 mm. Empfohlener Wechsel: spätestens nach 6 Monaten.
