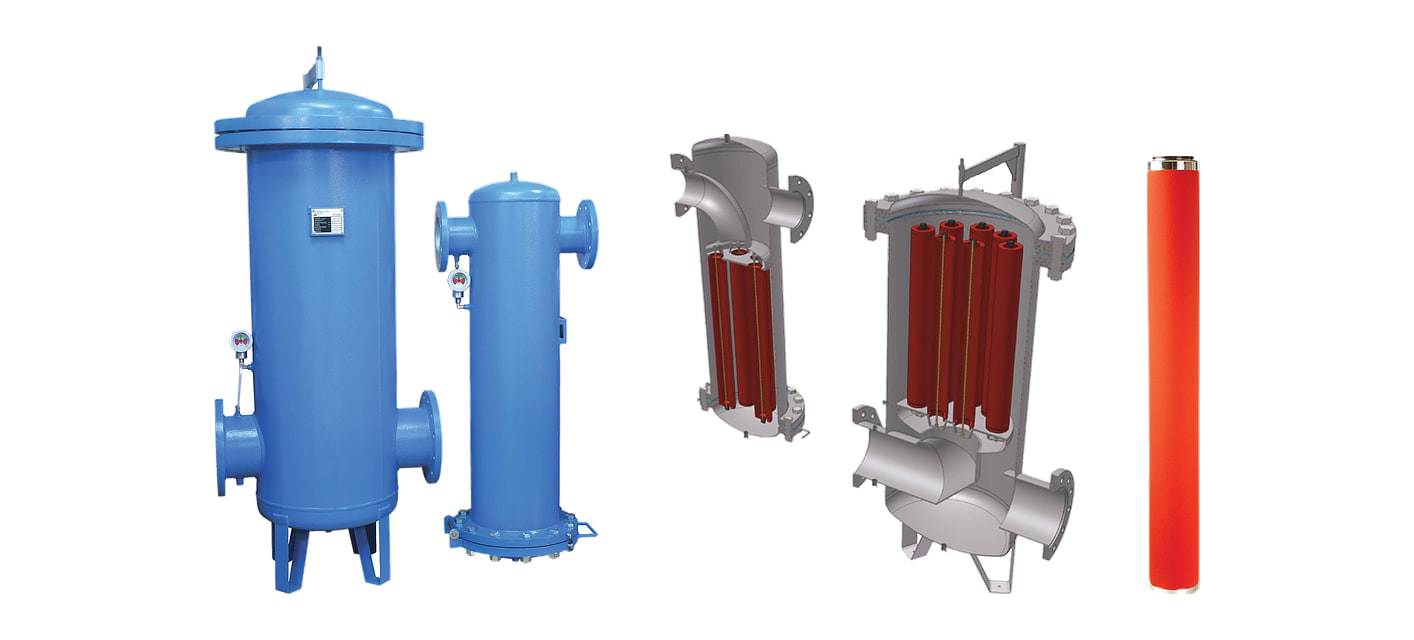

Druckluft-Mikrofilter BFS mit Flansch, Klasse 1-x-1
Der Mikrofilter BFS ist die feinste mechanische Stufe der Baureihe BF. Die Koaleszenzelemente aus Borosilikat-Mikrofasern halten Partikel über 0,01 µm zurück und Öl bis auf einen Restgehalt unter 0,01 mg/m³ — Klasse 1-x-1 nach ISO 8573-1.
Den Filter BFS gibt es in 10 Baugrößen mit Flanschen DN80 bis DN300 und einem Durchfluss von 28.000 bis 523.333 l/min bei 7 bar. Er ist eine der Stufen der Flanschfilter BF — das Gehäuse ist für alle Stufen gleich, nur die Elemente unterscheiden sich.
Filter BFS nach Baugröße
Die Baugröße bestimmt den Flansch, den Durchfluss und die Anzahl der Elemente. Das Element ist für alle Baugrößen gleich.
| Filter BFS und Ersatzelemente nach Baugröße | |||||
|---|---|---|---|---|---|
| Filter | Flansch | l/min bei 7 bar | Nm³/h bei 7 bar | Anzahl der Elemente | Ersatzelement |
| BFS-0240 | DN80 | 28.000 | 1.680 | 1 | BFS-0240V |
| BFS-0300 | DN100 | 52.500 | 3.150 | 2 | BFS-0240V |
| BFS-0450 | DN125 | 78.333 | 4.700 | 3 | BFS-0240V |
| BFS-0600 | DN150 | 105.000 | 6.300 | 4 | BFS-0240V |
| BFS-0900 | DN150 | 156.667 | 9.400 | 6 | BFS-0240V |
| BFS-1200 | DN200 | 209.167 | 12.550 | 8 | BFS-0240V |
| BFS-1500 | DN200 | 261.667 | 15.700 | 10 | BFS-0240V |
| BFS-1800 | DN250 | 314.167 | 18.850 | 12 | BFS-0240V |
| BFS-2500 | DN250 | 418.333 | 25.100 | 16 | BFS-0240V |
| BFS-3000 | DN300 | 523.333 | 31.400 | 20 | BFS-0240V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewicht finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Mikrofilter BFS eignet sich überall, wo die Luft sehr sauber von Partikeln und Öl sein muss. Er ist auch die Pflichtstufe vor der Aktivkohle BFA — nur mit ihm gilt deren Partikelklasse 1.
Vor den Mikrofilter BFS gehört der Feinvorfilter BFM, der Partikel und Öl bis 0,1 µm zurückhält — die Elemente des Mikrofilters halten dann länger.

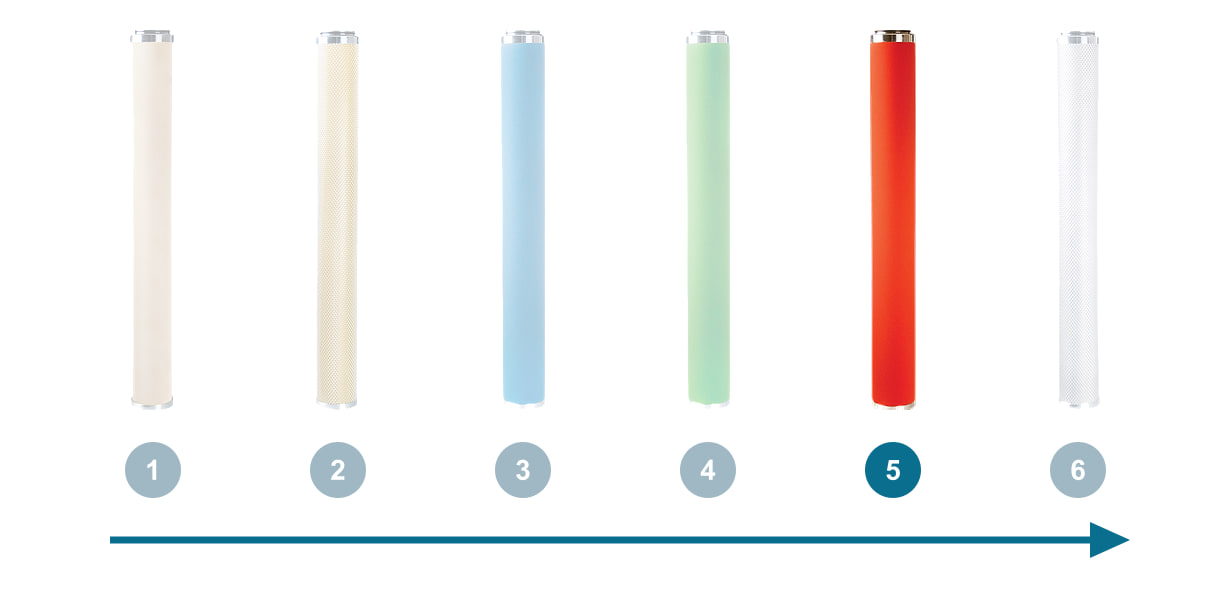

Wohin er gehört
Hinter den Feinvorfilter BFM, vor die Aktivkohle BFA.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei anderem Druck ändern sie sich nach dem Korrekturfaktor.
| Durchfluss der Filter BFS in l/min nach Druck | ||||||
|---|---|---|---|---|---|---|
| Baugröße (Flansch) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17.640 | 24.640 | 28.000 | 38.640 | 45.640 | 59.640 |
| 0300 (DN100) | 33.075 | 46.200 | 52.500 | 72.450 | 85.575 | 111.825 |
| 0450 (DN125) | 49.350 | 68.933 | 78.333 | 108.100 | 127.683 | 166.849 |
| 0600 (DN150) | 66.150 | 92.400 | 105.000 | 144.900 | 171.150 | 223.650 |
| 0900 (DN150) | 98.700 | 137.867 | 156.667 | 216.200 | 255.367 | 333.701 |
| 1200 (DN200) | 131.775 | 184.067 | 209.167 | 288.650 | 340.942 | 445.526 |
| 1500 (DN200) | 164.850 | 230.267 | 261.667 | 361.100 | 426.517 | 557.351 |
| 1800 (DN250) | 197.925 | 276.467 | 314.167 | 433.550 | 512.092 | 669.176 |
| 2500 (DN250) | 263.550 | 368.133 | 418.333 | 577.300 | 681.883 | 891.049 |
| 3000 (DN300) | 329.700 | 460.533 | 523.333 | 722.200 | 853.033 | 1.114.699 |
Elemente, Kondensatablass und Wartung

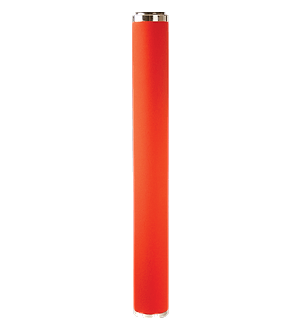

Element: Borosilikat-Mikrofasern, Druckverlust des neuen Elements 80 / 190 mbar (trocken / nass). Die Luft durchströmt es von innen nach außen. Betriebstemperatur +1,5 bis +65 °C, Druck bis 16 bar.
Ein Kondensatableiter ist im Filter nicht enthalten. Schwimmer-, zeitgesteuerte und elektronische Kondensatableiter finden Sie bei den Kondensatableitern für Filter.
Wechseln Sie die Elemente mindestens einmal jährlich oder bei 350 mbar Druckverlust. Den Druckverlust zeigt das Differenzdruckmanometer MDA 60 an.
Ersatzelemente BFS-0240V, Kondensatableiter und Manometer finden Sie im Zubehör für Filter BF.
Elemente und Zubehör für die Filter BFS
Ventilek rät
Ohne Mikrofilter S keine Aktivkohle. Die Aktivkohle dahinter muss nur Dämpfe und Gerüche bewältigen. Bekäme sie Öl in Tropfenform ab, wäre sie schnell gesättigt.
- Welche Reinheit erreicht der Mikrofilter BFS?
- Partikel bis 0,01 µm und Restöl unter 0,01 mg/m³, Klasse 1-x-1 nach ISO 8573-1.
- Was gehört vor den Mikrofilter?
- Der Feinvorfilter BFM, damit sich die Elemente des Mikrofilters nicht so schnell zusetzen.
- Muss er vor der Aktivkohle sitzen?
- Ja. Die Partikelklasse 1 der Aktivkohle BFA gilt nur, wenn ihr ein Mikrofilter S vorgeschaltet ist.
