Druckluftfilter Hankison NGF mit Verschmutzungsanzeige

Filter NGF des amerikanischen Herstellers Hankison befreien Druckluft von Flüssigkeit, festen Partikeln, Ölaerosol, Öldämpfen und Gerüchen. Fünf Filterstufen decken alles von der Kondensatabscheidung bis zur Aktivkohle ab; die Leistung der Elemente ist nach ISO 12500 geprüft, und die Reinheit der Luft wird nach ISO 8573-1 angegeben.
Die Baureihe hat 14 Baugrößen F02 bis F17 mit Gewinde G 1/4" bis G 3" und einem Durchfluss von 566 bis 42.483 l/min. Zum Filter gehören das Element, eine Anzeige des Druckverlusts am Filterkopf und ein Kondensatableiter. Die Baureihe gehört zu den Industrie-Druckluftfiltern.
Filterstufen und Elemente
Jede Kachel führt zu einer Stufe mit einer Tabelle der Baugrößen, Elemente und Durchflüsse. Die Stufe erkennen Sie an der Farbe der Endkappe des Elements.

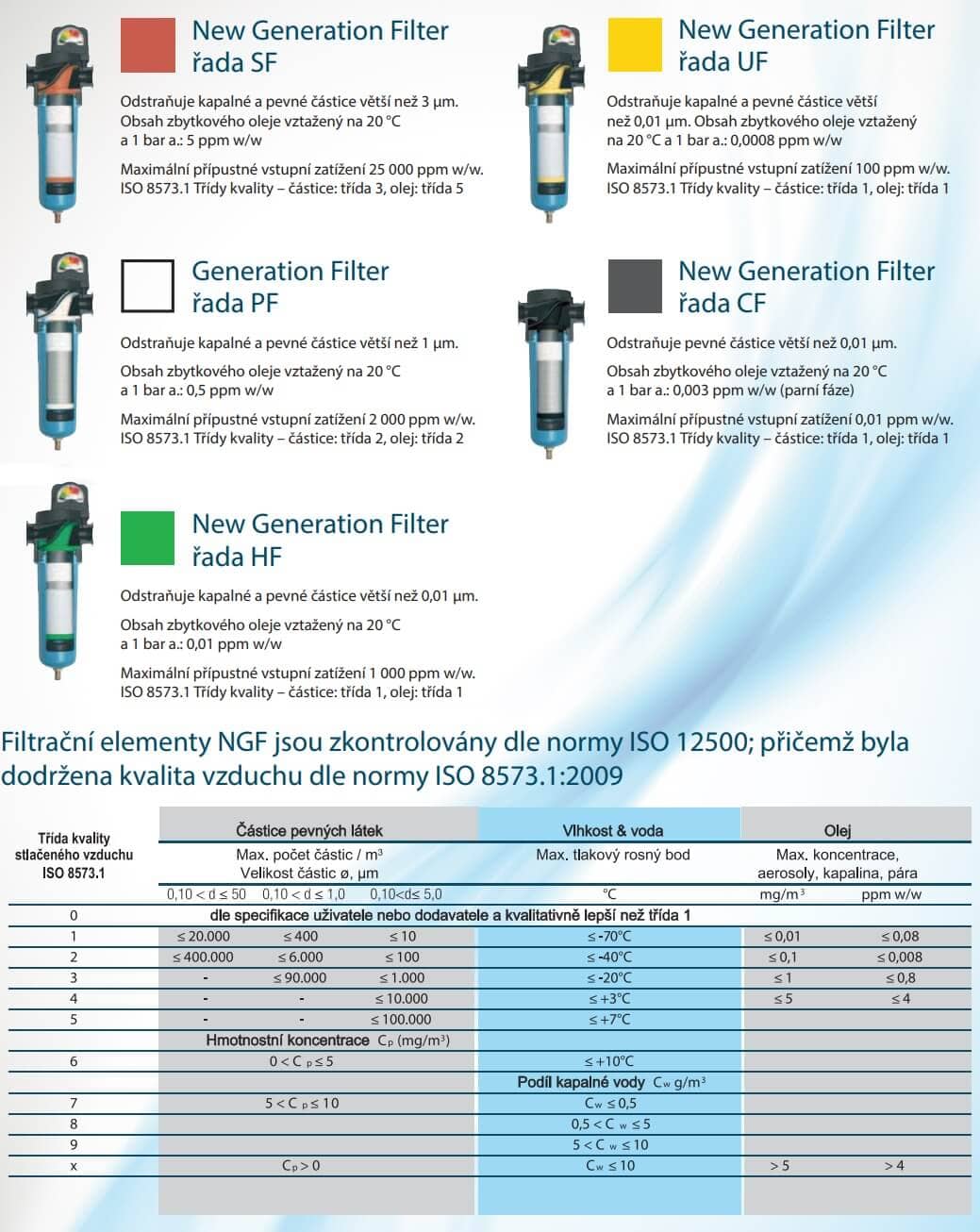

Filterstufen im Überblick
Angaben des Herstellers Hankison nach ISO 12500 (Öl am Eintritt 10 mg/m³). Die Klasse nach ISO 8573-1 wird als Partikel – Wasser – Öl angegeben.
| Filterstufen NGF | |||||||
|---|---|---|---|---|---|---|---|
| Stufe | Filterfeinheit | Restölgehalt | Klasse ISO 8573-1 | Partikelrückhaltung | Ölabscheidung | Druckverlust trocken / nass | Endkappe des Elements |
| SF Basisfilter 3 µm | 3 µm | < 5 mg/m³ | 3-x-5 | – | 50 % | 60 mbar / 70 mbar | Orange |
| PF Staubfilter 1 µm | 1 µm | < 2 mg/m³ | 2-x-4 | 99,999+ % | 80 % | 40 mbar / 100 mbar | Weiß |
| HF Mikrofilter 0,01 µm | 0,01 µm | < 0,01 mg/m³ | 1-x-1 | 99,999+ % | 99,9+ % | 40 mbar / 120 mbar | Grün |
| UF Feinst-Mikrofilter 0,01 µm | 0,01 µm | < 0,001 mg/m³ | 1-x-1 | 99,999+ % | 99,9+ % | 60 mbar / 140 mbar | Gelb |
| CF Aktivkohle | 0,01 µm | < 0,004 mg/m³ (Dämpfe) | 1-x-1 | 99,999+ % | – | 70 mbar / – | Schwarz |
Der Restölgehalt bei CF liegt in Form von Dämpfen vor. Die Partikelklasse 1 der Aktivkohle CF gilt, wenn ihr ein Mikrofilter HF oder UF vorgeschaltet ist.
#showmore#
So lesen Sie die Reinheitsklasse nach ISO 8573-1
Die Norm ISO 8573-1 beschreibt die Reinheit der Druckluft mit drei Zahlen: Partikel, Wasser und Öl. Je niedriger die Zahl, desto sauberer die Luft. Der Buchstabe x bedeutet, dass der Filter diesen Bestandteil nicht festlegt. Die Norm ISO 12500 schreibt vor, wie Hersteller Filter prüfen: Teil 1 die Abscheidung von Ölaerosol, Teil 2 Öldämpfe und Teil 3 die Partikelrückhaltung.
Die Mikrofilter HF und UF mit der Klasse 1-x-1 erreichen so die höchste Reinheit bei Partikeln und Öl, die Feuchtigkeit lösen sie aber nicht. Filter halten nur Wasser zurück, das bereits kondensiert ist. Wasserdampf entfernt ein Drucklufttrockner.
So stellen Sie die Filtration zusammen

Die Stufen werden in Strömungsrichtung von grob nach fein angeordnet: Basisfilter SF, Staubfilter PF, Mikrofilter HF, Feinst-Mikrofilter UF und zum Schluss Aktivkohle CF. Jede Stufe schützt die feineren Stufen dahinter, sodass deren Elemente länger halten.
Vor den Mikrofilter HF oder UF gehört der Staubfilter PF als Vorfilter. Die Aktivkohle CF kommt immer hinter einen Mikrofilter — flüssiges Öl darf nicht in sie gelangen.
Die Filter lassen sich mit einem Verbindungssatz mit Dichtung und Klammer direkt hintereinander verbinden, ohne Rohrleitung dazwischen. Der Mikrofilter HF dient auch als Vorfilter für Membran- und Adsorptionstrockner, der Staubfilter PF hält hinter einem Adsorptionstrockner Staub aus dem Adsorptionsmittel zurück.
Typische Kombinationen
Werkstatt- und Blasluft: der Basisfilter SF dort, wo viel Kondensat anfällt, und dahinter der Staubfilter PF.
Luft ohne Öl für Werkzeuge und Geräte: der Staubfilter PF und dahinter der Mikrofilter HF.
Lackierung, pneumatische Geräte, Elektronik: der Staubfilter PF und der Feinst-Mikrofilter UF, bei hohen Anforderungen mit dem Mikrofilter HF dazwischen.
Lebensmittel, Arzneimittel, Prozess- und Analyseluft: der Staubfilter PF, der Mikrofilter HF oder UF und am Ende die Aktivkohle CF.
Baugrößen der Filter

Die Baugröße bestimmt Gewinde, Durchfluss und Element. Alle Stufen derselben Baugröße haben dasselbe Gehäuse, dasselbe Gewinde und denselben Durchfluss, nur das Element unterscheidet sich.
Der kleinste Filter F02 ist 205,5 mm hoch und wiegt 0,8 kg, der größte F17 ist 1.085,1 mm hoch und wiegt 12,6 kg. Die Baugrößen F02 bis F12 arbeiten bis 16 bar, F13 bis F17 bis 11 bar.
| Baugrößen der Filter NGF | |||||||
|---|---|---|---|---|---|---|---|
| Baugröße | Gewinde | Nm³/h | l/min | Druck bis | Breite A | Höhe B | Gewicht |
| F02 | G 1/4" | 34 | 566 | 16 bar | 113,6 mm | 205,5 mm | 0,8 kg |
| F03 | G 3/8" | 59 | 983 | 16 bar | 113,6 mm | 205,5 mm | 0,8 kg |
| F04 | G 1/2" | 85 | 1.416 | 16 bar | 113,6 mm | 252 mm | 0,9 kg |
| F06 | G 3/4" | 127 | 2.116 | 16 bar | 132 mm | 262,1 mm | 1,4 kg |
| F07 | G 3/4" | 175 | 2.916 | 16 bar | 132 mm | 262,1 mm | 1,4 kg |
| F08 | G 1" | 267 | 4.450 | 16 bar | 132 mm | 326,1 mm | 1,6 kg |
| F10 | G 1 1/2" | 437 | 7.283 | 16 bar | 200 mm | 336,7 mm | 3,8 kg |
| F11 | G 1 1/2" | 612 | 10.200 | 16 bar | 200 mm | 433,7 mm | 4,5 kg |
| F12 | G 2" | 681 | 11.350 | 16 bar | 200 mm | 566 mm | 5,3 kg |
| F13 | G 2 1/2" | 965 | 16.083 | 11 bar | 230,8 mm | 634,4 mm | 8,4 kg |
| F14 | G 2 1/2" | 1.317 | 21.950 | 11 bar | 230,8 mm | 634,4 mm | 8,4 kg |
| F15 | G 2 1/2" | 2.039 | 33.983 | 11 bar | 230,8 mm | 634,4 mm | 8,4 kg |
| F16 | G 3" | 2.039 | 33.983 | 11 bar | 230,8 mm | 817,1 mm | 12,6 kg |
| F17 | G 3" | 2.549 | 42.483 | 11 bar | 230,8 mm | 1.085,1 mm | 12,6 kg |
Die Durchflüsse gibt der Hersteller für 7 bar Druck und +20 °C an. Die übrigen Maße finden Sie auf der Produktseite jedes Filters.
Durchfluss bei anderem Druck

Bei einem anderen Druck als 7 bar multiplizieren Sie den Durchfluss mit dem Korrekturfaktor: Bei niedrigerem Druck lässt der Filter weniger Luft durch, bei höherem mehr.
Beispiel: F06-B-HF hat bei 7 bar einen Durchfluss von 2.116 l/min, bei 10 bar 2.116 × 1,38 = 2.920 l/min und bei 5 bar nur 1.587 l/min.
| Korrekturfaktor des Durchflusses nach Druck | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Druck (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| Faktor | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,38 | 1,65 | 1,87 | 2,13 |

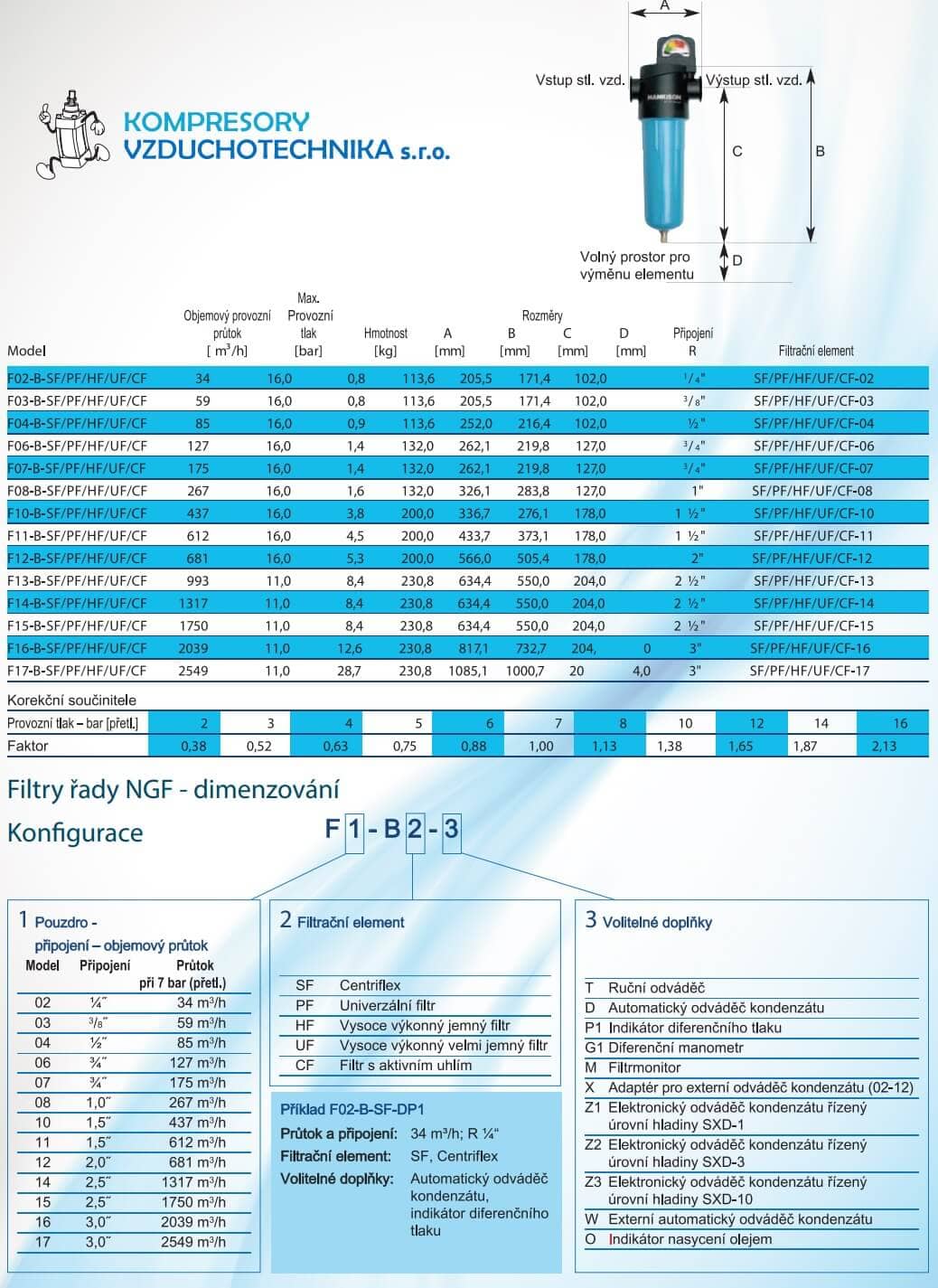

Gehäuse und Abmessungen

Das Gehäuse ist aus Aluminium-Druckguss, chromatiert und mit einer Pulverbeschichtung auf Polyester-Epoxid-Basis geschützt. Ein- und Ausgang sind als Flansche mit Innengewinde geformt, der Behälter hat innen Rippen, an denen das Kondensat zum Kondensatableiter abläuft.

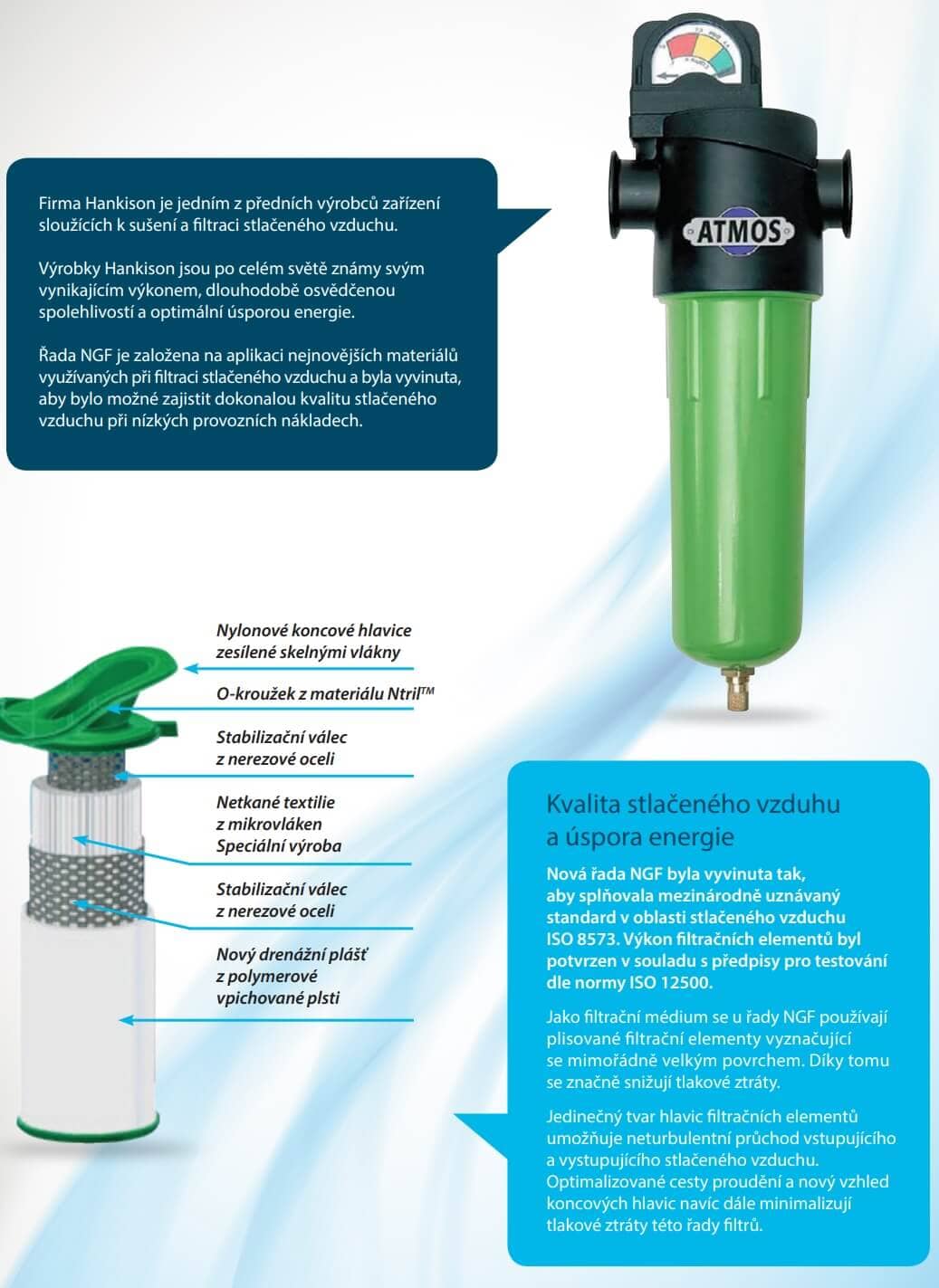

Das Element hat die patentierte Form Venturi-Wave, durch die die Luft ohne Verwirbelung in das Element eintritt, und ein tief plissiertes Filtermedium. Lassen Sie unter dem Filter den Freiraum D frei, damit sich der Behälter abnehmen und das Element wechseln lässt.
Plissiertes Filtermedium

Das Medium des Elements ist in tiefe Falten gelegt und hat deshalb bei gleicher Baugröße eine viel größere Fläche als eine glatte Schicht. Die Luft strömt langsamer und mit geringerem Druckverlust hindurch.

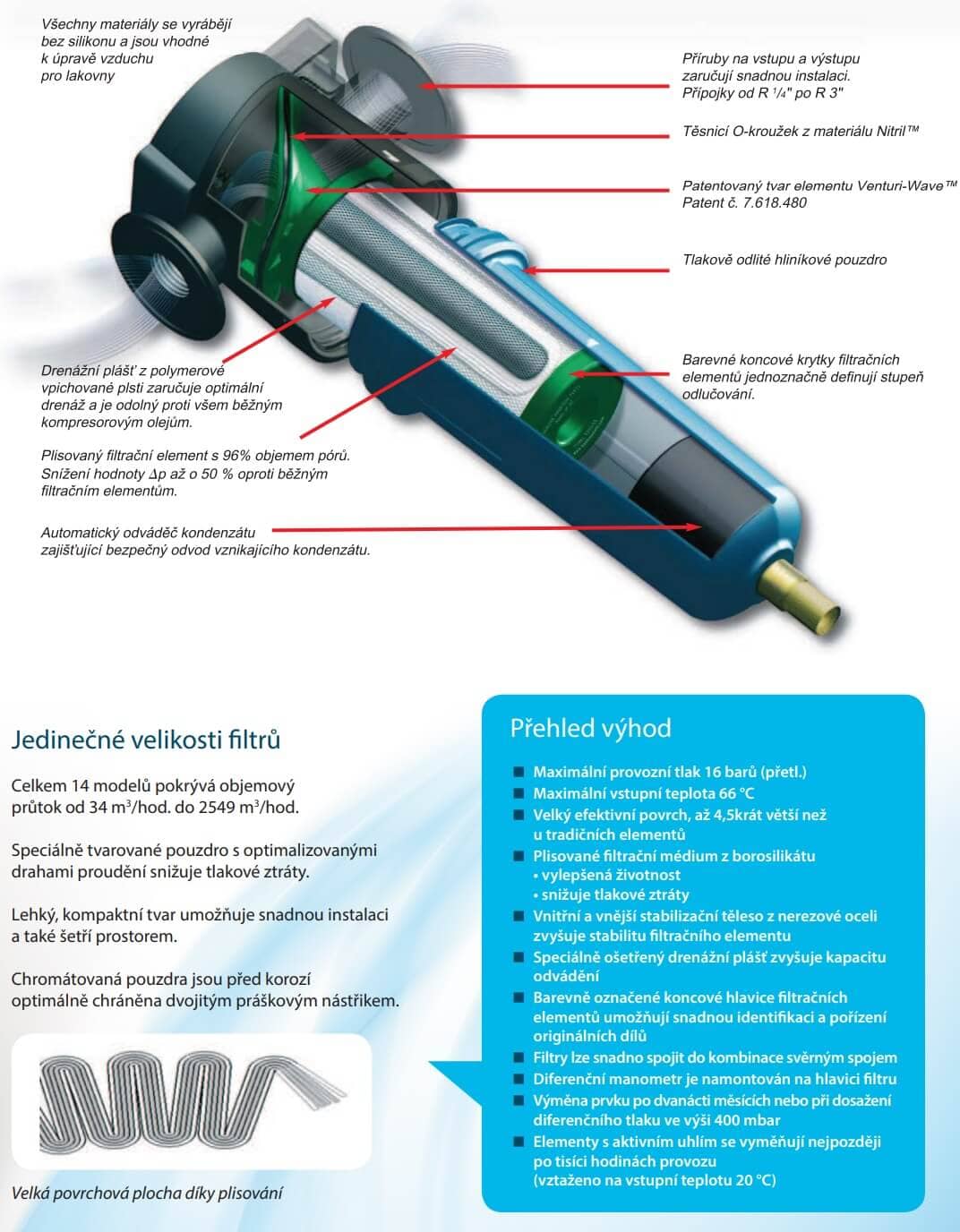

Filter im Schnitt

Das Element hängt im Filterkopf. Die Luft tritt über die geformte Endkappe in das Element ein, strömt durch das plissierte Medium, und die abgeschiedene Flüssigkeit läuft an den Rippen des Behälters zum Kondensatableiter ab.
Luftweg durch den Filter

Die patentierte Form Venturi-Wave des Elements führt die Luft ohne Verwirbelung in das Element. Optimierte Strömungswege im Kopf und im Element senken den Druckverlust und damit auch den Energiebedarf des Kompressors.
Ausstattung nach Baugröße
Zum Filter gehören das Element, eine Anzeige des Druckverlusts am Filterkopf und ein Kondensatableiter:
| Ausstattung nach Baugröße | ||
|---|---|---|
| Baugrößen | Verschmutzungsanzeige | Kondensatablass |
| F02 – F07 (SF, PF, HF, UF) | Differenzdruckanzeige am Filterkopf | automatischer Schwimmer-Kondensatableiter |
| F08 – F12 (SF, PF, HF, UF) | Differenzdruckmanometer am Filterkopf | automatischer Schwimmer-Kondensatableiter |
| F13 – F17 (SF, PF, HF, UF) | Differenzdruckmanometer am Filterkopf | elektronischer, niveaugesteuerter Kondensatableiter |
| F02 – F17 (CF) | ohne Anzeige (Aktivkohle wird nach Zeit gewechselt) | Handventil (Kugelhahn) |
Anzeige und Manometer zeigen den Druckverlust des Elements an. Der Aktivkohlefilter CF braucht sie nicht — sein Element wird nach Zeit gewechselt.
Wartung
Die Elemente werden nach Betriebsstunden gewechselt, spätestens alle 12 Monate, oder früher bei 400 mbar Druckverlust. Alle finden Sie bei den Ersatzelementen NGF.
| Elementwechsel | ||
|---|---|---|
| Stufe | Spätestens | Oder bei Druckverlust |
| SF Basisfilter 3 µm | 6.000 h / 12 Monate | 400 mbar |
| PF Staubfilter 1 µm | 6.000 h / 12 Monate | 400 mbar |
| HF Mikrofilter 0,01 µm | 3.000 h / 12 Monate | 400 mbar |
| UF Feinst-Mikrofilter 0,01 µm | 3.000 h / 12 Monate | 400 mbar |
| CF Aktivkohle | 1.000 h / 12 Monate | – |
Weitere Filter
Für Drücke bis 16 bar gibt es auch die Gewindefilter Omega Air AAF, für große Durchflüsse die Flanschfilter BF und für Drücke bis 50 bar die Hochdruckfilter HF. Das gesamte Angebot finden Sie bei den Industrie-Druckluftfiltern.
Ventilek rät
Ein Mikrofilter braucht einen Vorfilter. Schalten Sie vor den Mikrofilter HF oder UF den Staubfilter PF. Er hält Partikel und Flüssigkeit zurück, und das Element des Mikrofilters dahinter muss dann nur noch das Feinste bewältigen.
- Welche Filterstufe brauche ich?
- Für Kondensat und groben Schmutz den Basisfilter SF, für Staub und als Vorfilter den Staubfilter PF, für Ölaerosol den Mikrofilter HF (Öl unter 0,01 mg/m³) oder UF (unter 0,001 mg/m³), für Öldämpfe und Gerüche die Aktivkohle CF.
- Gehört die Verschmutzungsanzeige zum Filter?
- Ja. Die Baugrößen F02 bis F07 haben eine Differenzdruckanzeige, F08 bis F17 ein Differenzdruckmanometer. Der Aktivkohlefilter CF hat keine Anzeige.
- Gehört ein Kondensatableiter dazu?
- Ja. F02 bis F12 haben einen Schwimmer-Kondensatableiter, F13 bis F17 einen elektronischen, niveaugesteuerten Kondensatableiter. Der Filter CF hat ein Handventil.
- Wie wähle ich die Baugröße?
- Nach dem Durchfluss bei Ihrem Druck. Die Durchflüsse gelten für 7 bar; bei anderem Druck multiplizieren Sie sie mit dem Korrekturfaktor.
- Wie oft wechsle ich die Elemente?
- SF und PF nach 6.000 Betriebsstunden, HF und UF nach 3.000, CF nach 1.000 — immer spätestens nach 12 Monaten oder früher bei 400 mbar Druckverlust.
- Welchen Druck und welche Temperatur vertragen die Filter?
- Die Baugrößen F02 bis F12 bis 16 bar, F13 bis F17 bis 11 bar. Die Luft am Eintritt darf höchstens +66 °C haben.
