Ersatzelemente für Filter Hankison NGF

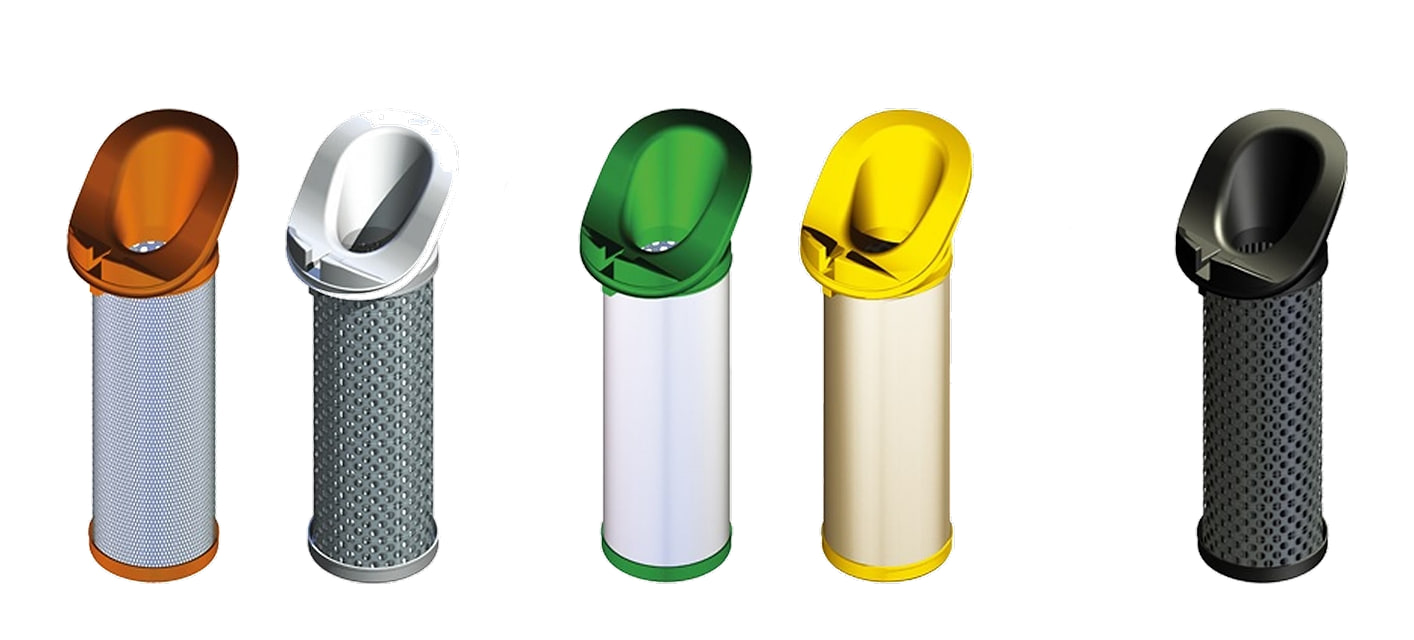

Farbige Endkappen nach Stufe Fünf Ersatzelemente NGF mit orangefarbener, weißer, grüner, gelber und schwarzer Endkappe

Ersatzelemente NGF für alle fünf Filterstufen. Die Stufe erkennen Sie auf den ersten Blick an der Farbe der Endkappe: Orange SF, Weiß PF, Grün HF, Gelb UF und Schwarz CF.

Jede der 14 Baugrößen der Filter Hankison NGF hat ihr eigenes Element — der Code des Elements setzt sich aus Stufe und Nummer der Baugröße zusammen, zum Beispiel HF-06 für den Filter F06-B-HF.

5Filterstufen

14Baugrößen F02 bis F17

400 mbarDruckverlust für den Wechsel

12Monate höchstens

Elemente nach Stufe

Feinst-Mikrofilter UF

Endkappe in Gelb. Feinst-Mikrofilter 0,01 µm.

Wählen Sie das Element

Die Zeile ist die Baugröße des Filters, die Spalte die Stufe. Den Code des Filters finden Sie auf dem Typenschild des Gehäuses, zum Beispiel F06-B-HF.

Ersatzelemente nach Baugröße und Stufe
Baugröße (Gewinde)	SF (Orange)	PF (Weiß)	HF (Grün)	UF (Gelb)	CF (Schwarz)
F02 (G 1/4")	SF-02	PF-02	HF-02	UF-02	CF-02
F03 (G 3/8")	SF-03	PF-03	HF-03	UF-03	CF-03
F04 (G 1/2")	SF-04	PF-04	HF-04	UF-04	CF-04
F06 (G 3/4")	SF-06	PF-06	HF-06	UF-06	CF-06
F07 (G 3/4")	SF-07	PF-07	HF-07	UF-07	CF-07
F08 (G 1")	SF-08	PF-08	HF-08	UF-08	CF-08
F10 (G 1 1/2")	SF-10	PF-10	HF-10	UF-10	CF-10
F11 (G 1 1/2")	SF-11	PF-11	HF-11	UF-11	CF-11
F12 (G 2")	SF-12	PF-12	HF-12	UF-12	CF-12
F13 (G 2 1/2")	SF-13	PF-13	HF-13	UF-13	CF-13
F14 (G 2 1/2")	SF-14	PF-14	HF-14	UF-14	CF-14
F15 (G 2 1/2")	SF-15	PF-15	HF-15	UF-15	CF-15
F16 (G 3")	SF-16	PF-16	HF-16	UF-16	CF-16
F17 (G 3")	SF-17	PF-17	HF-17	UF-17	CF-17

#showmore#

Wann die Elemente zu wechseln sind

Die Elemente werden nach Betriebsstunden gewechselt, spätestens alle 12 Monate, oder früher, wenn der Druckverlust 400 mbar erreicht.

Elementwechsel
Stufe	Spätestens	Oder bei Druckverlust
SF Basisfilter 3 µm	6.000 h / 12 Monate	400 mbar
PF Staubfilter 1 µm	6.000 h / 12 Monate	400 mbar
HF Mikrofilter 0,01 µm	3.000 h / 12 Monate	400 mbar
UF Feinst-Mikrofilter 0,01 µm	3.000 h / 12 Monate	400 mbar
CF Aktivkohle	1.000 h / 12 Monate	–

Die Anzeige am Filterkopf überwacht den Druckverlust. Die Elemente werden aber auch nach Zeit gewechselt, selbst wenn die Anzeige noch nichts meldet. Der Aktivkohlefilter CF hat keine Anzeige.

So wechseln Sie das Element

Schließen Sie Ein- und Ausgang der Luft und machen Sie den Filter drucklos — beim Filter mit Kondensatableiter über dessen Taste oder die Entlüftungsschraube, beim Filter CF durch Öffnen des Kugelhahns. Erst dann schrauben Sie den Behälter gegen den Uhrzeigersinn ab.

Schrauben Sie das alte Element heraus, wischen Sie den Filterkopf innen aus und fetten Sie den O-Ring des neuen Elements ein. Beim Einsetzen muss die Aussparung im Element in den Vorsprung im Filterkopf greifen. Berühren Sie den Schaumstoffmantel der Elemente HF, UF und CF nicht mit den Fingern.

Schrauben Sie den Behälter wieder an, wechseln und fetten Sie gegebenenfalls seinen O-Ring, und setzen Sie den Filter langsam unter Druck.

Ventilek rät

Die Farbe der Endkappe verhindert Verwechslungen. Vergleichen Sie vor dem Einsetzen die Farbe der Endkappe des neuen Elements mit der des alten. Ein grünes HF statt eines gelben UF würde zehnmal mehr Öl in der Luft bedeuten.

Passt ein Element in eine andere Baugröße des Filters?: Nein. Jede Baugröße hat ihr eigenes Element — die Zahl nach dem Bindestrich im Code des Elements entspricht der Nummer der Baugröße des Filters.
Wie erkenne ich die Stufe des Elements?: An der Farbe der Endkappe: Orange SF, Weiß PF, Grün HF, Gelb UF und Schwarz CF.
Wann wechsle ich das Element?: SF und PF nach 6.000 Betriebsstunden, HF und UF nach 3.000, CF nach 1.000 — immer spätestens nach 12 Monaten oder früher bei 400 mbar Druckverlust.
