Kompressoren Pro Line Extensive und Expert A39B — ein Aggregat, zwei Ausstattungen

Extensive und Expert · Keilriemen · 10 bar · 50 bis 270 l

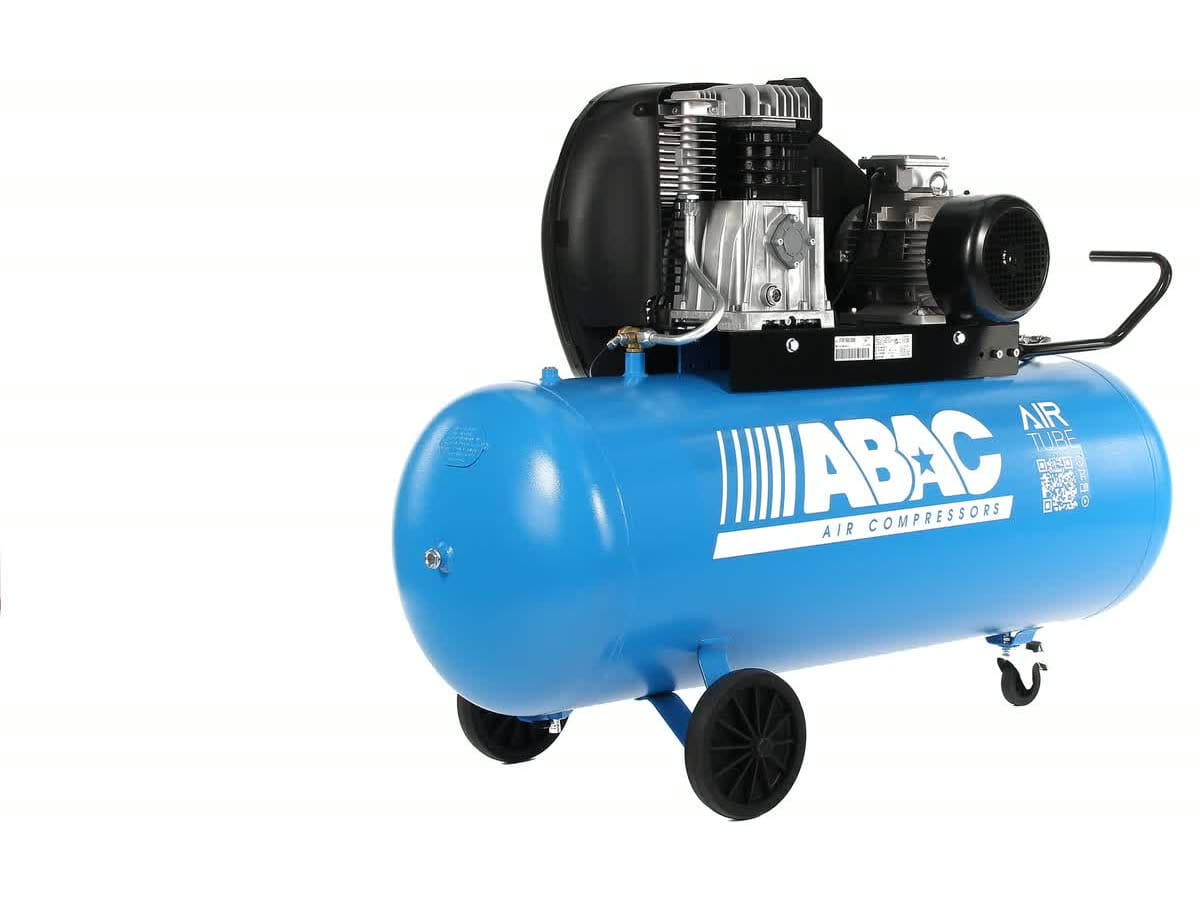

Dreizehn Riemenkompressoren ABAC mit demselben ölgeschmierten Aggregat A39B und zwei Ausstattungsstufen. Extensive (BT) ist die Basis: Nachkühler, Regler mit zwei Manometern, eine vordere Lenkrolle mit Bremse und offener Griff. Expert (BP) ergänzt zwei vordere Lenkrollen mit Bremse, einen geschlossenen Griff mit Gummiüberzug und einen Ausgangsfilter. Motor 2,2 oder 3 kW, Ansaugleistung 393 oder 486 l/min, Druck 10 bar, liegender Behälter mit 50 bis 270 l, Einphasen- und Drehstromausführung. Maschinen für Werkstatt, Service und Handwerker, wo das Werkzeug Luft in längeren Stößen nimmt; die Marke ABAC warten wir in eigener Werkstatt.

Welcher Extensive oder Expert A39B — Ausstattung, Motor und Behälter

Drei Entscheidungen in dieser Reihenfolge: wie viel Ausstattung die Maschine haben soll, wie viel Luft das Aggregat liefern und wie viel davon der Behälter vorhalten soll. Die Spannung gibt dann die Steckdose in der Werkstatt vor.

Dreizehn Maschinen nebeneinander

Alle: einstufiges Zweizylinder-Aggregat A39B, ölgeschmiert, mit Ölschauglas, Keilriemenantrieb unter geformter Abdeckung, Nachkühler am Ausgang des Aggregats, Elektromotor mit Thermoschutz, Druckschalter, Druckregler mit zwei Manometern und Schnellkupplung DN 7,2, liegender Behälter für 10 bar mit Kugelhahn zum Ablassen des Kondensats, zwei Räder hinten. Lärm: Die erste Zahl ist der Schallleistungspegel Lwa, die zweite der Schalldruck in 4 m Abstand von der Maschine. Außerhalb der Tabelle verkaufen wir die Vorgängergeneration mit demselben Aggregat ab (2,2 kW, 400 V, 90 l): A39B-2,2-90CT. In der Auflistung unter diesem Text stehen auch drei Maschinen der älteren Reihe A-X mit Drahtgitter-Riemenabdeckung (A39BX-3-90CT, A39X-2,2-100CM, A39X-2,2-150CM) — in der Tabelle stehen sie nicht; ihre Reihe beschreibt die Kategorie Pro Line A-X in den Links weiter unten.

#showmore#

Extensive (BT) oder Expert (BP) — und wann man zu Export, A29B oder Expert Zero greift

Unter der Abdeckung sitzt immer dasselbe Aggregat A39B: Der Unterschied zwischen Extensive und Expert liegt darin, wie sich die Maschine bewegen lässt und was am Ausgang sitzt. Die Schwesterreihen: Export hat dasselbe Aggregat für 230 V, A29B das kleinere Aggregat und Expert Zero seine ölfreie Variante A39B0.

Keilriemen, geformte Abdeckung und Nachkühler — was drinsteckt

Ausstattung, Betrieb und Wartung

Was Sie bei jeder Maschine bekommen

• Einstufiges Zweizylinder-Aggregat A39B, ölgeschmiert, mit Ölschauglas, Keilriemenantrieb unter geformter Riemenabdeckung

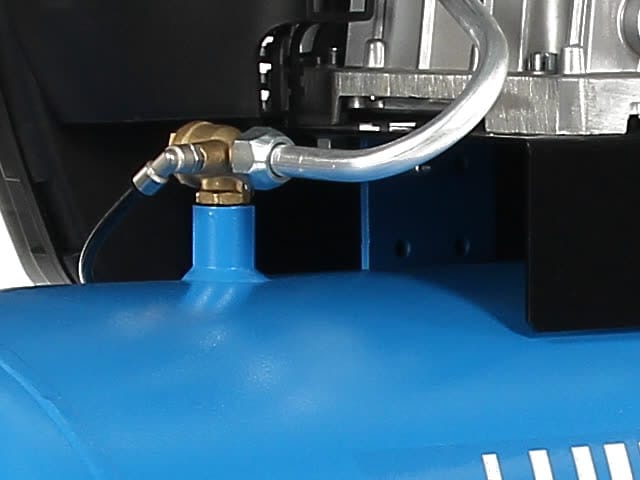

• Nachkühler am Ausgang des Aggregats
• Elektromotor 230 V oder 400 V / 50 Hz mit Thermoschutz, Druckschalter mit Automatikbetrieb

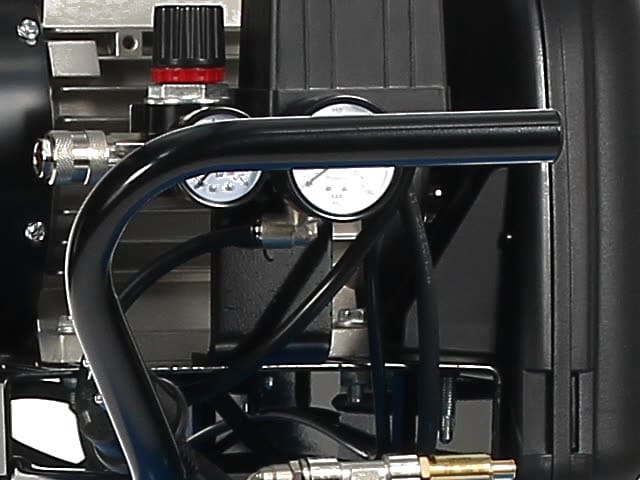

• Druckregler, zwei Manometer (Behälter und Ausgang) und Schnellkupplung DN 7,2

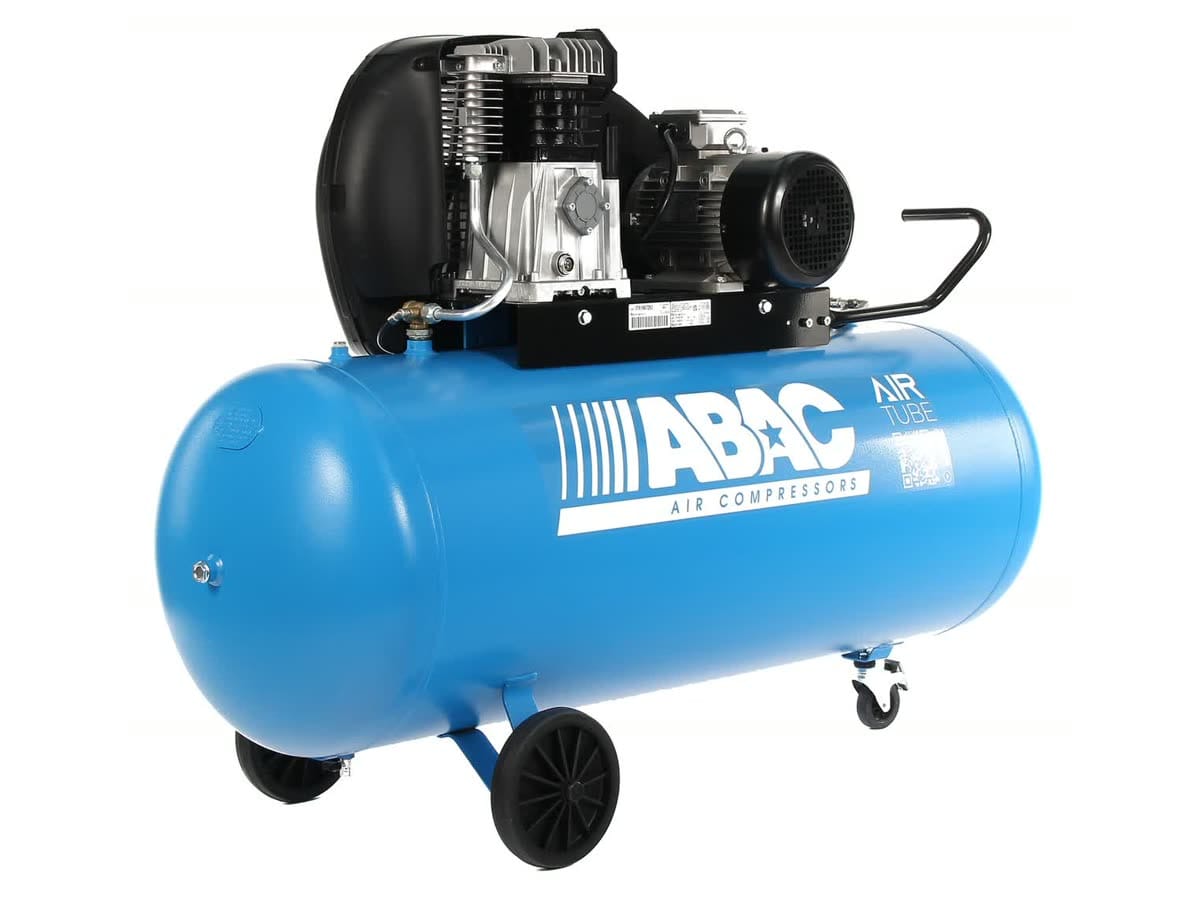

• Liegender Behälter 50, 90, 150, 200 oder 270 l für 10 bar mit Kugelhahn zum Ablassen des Kondensats

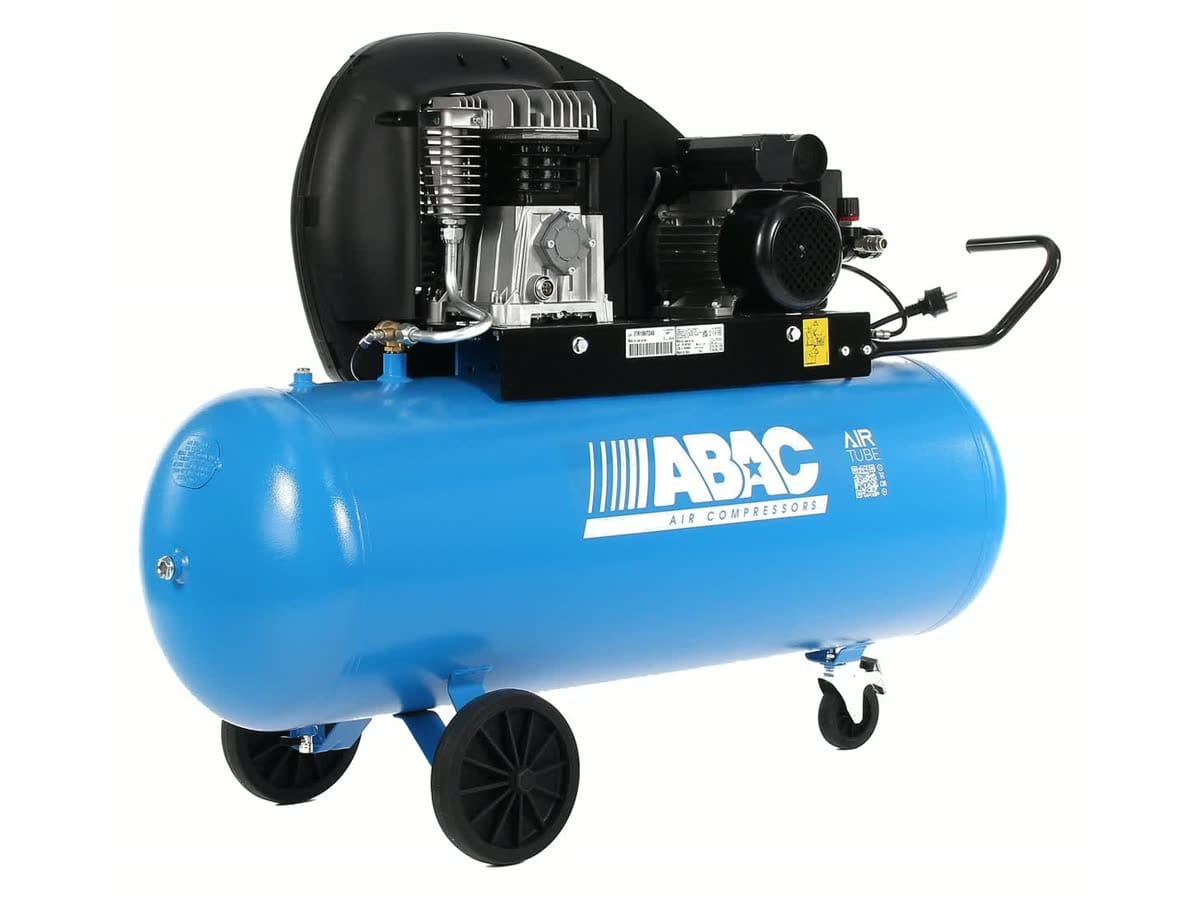

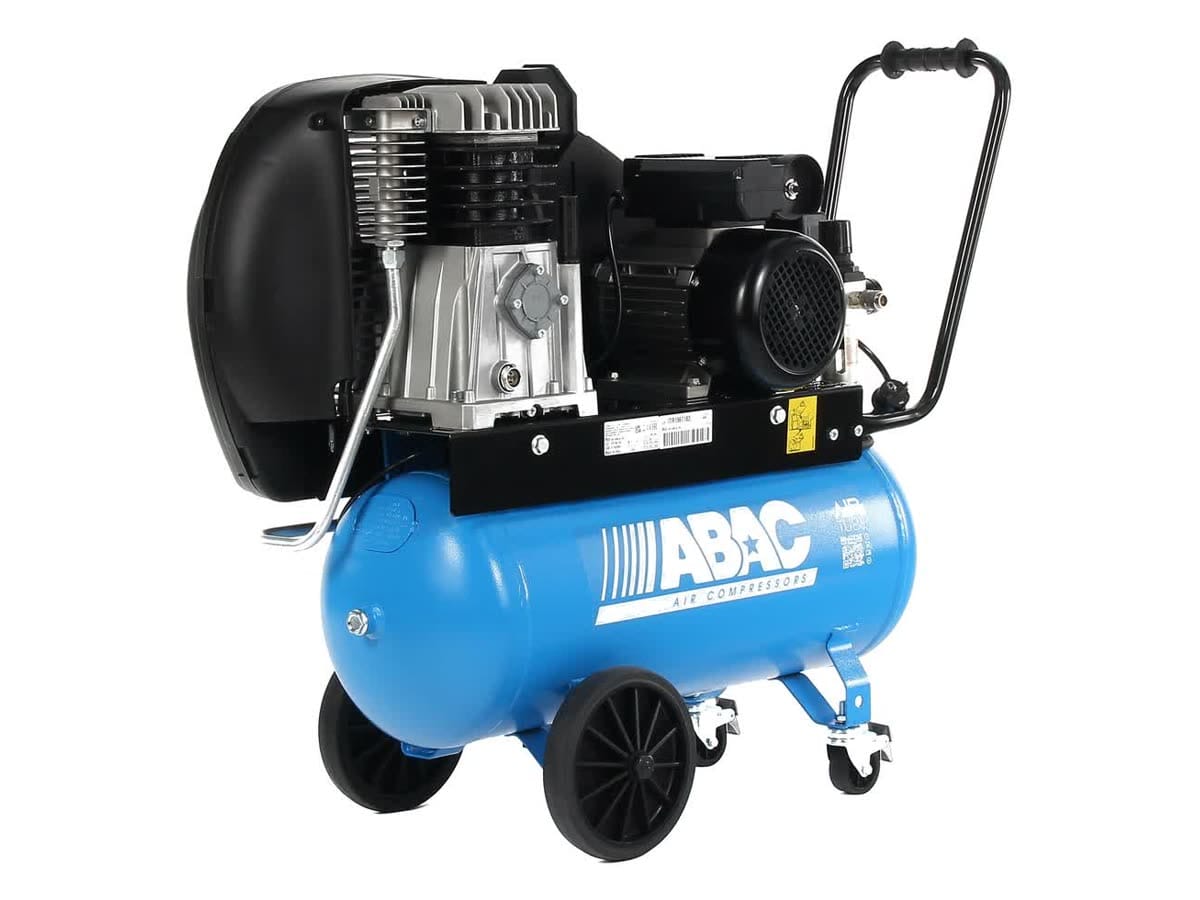

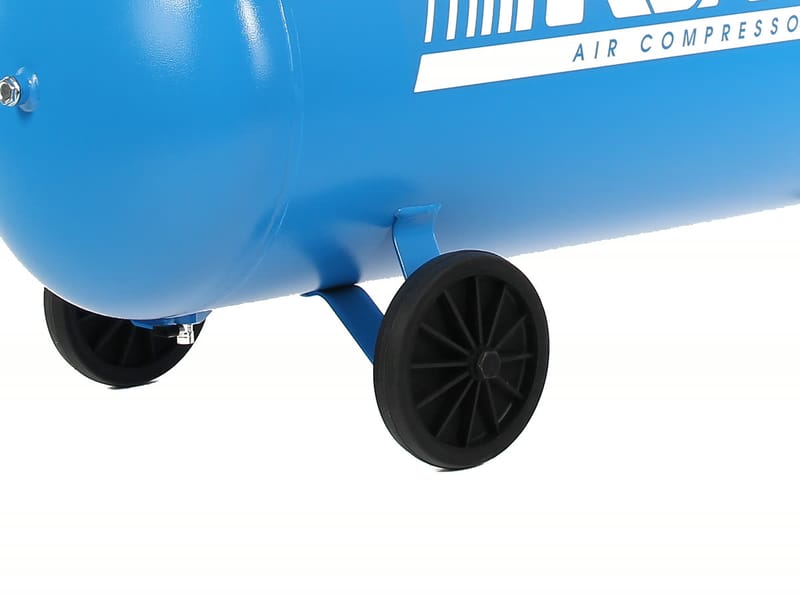

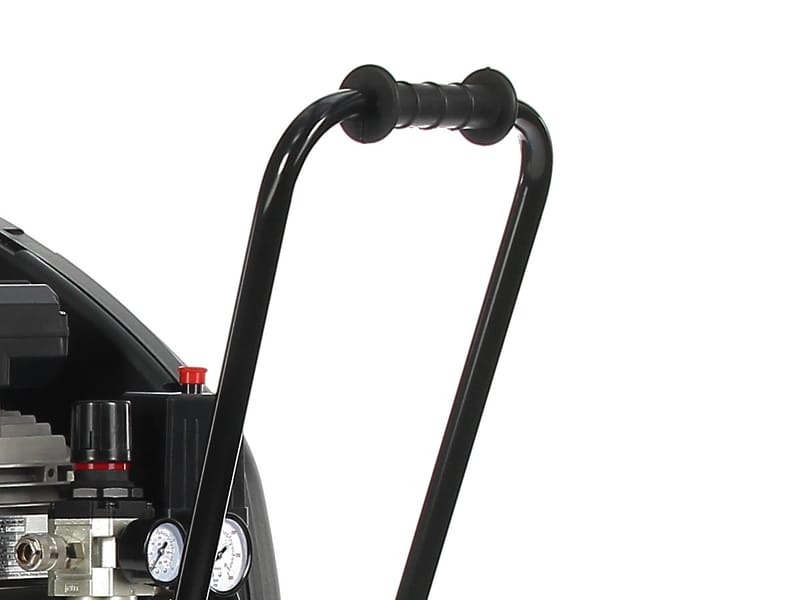

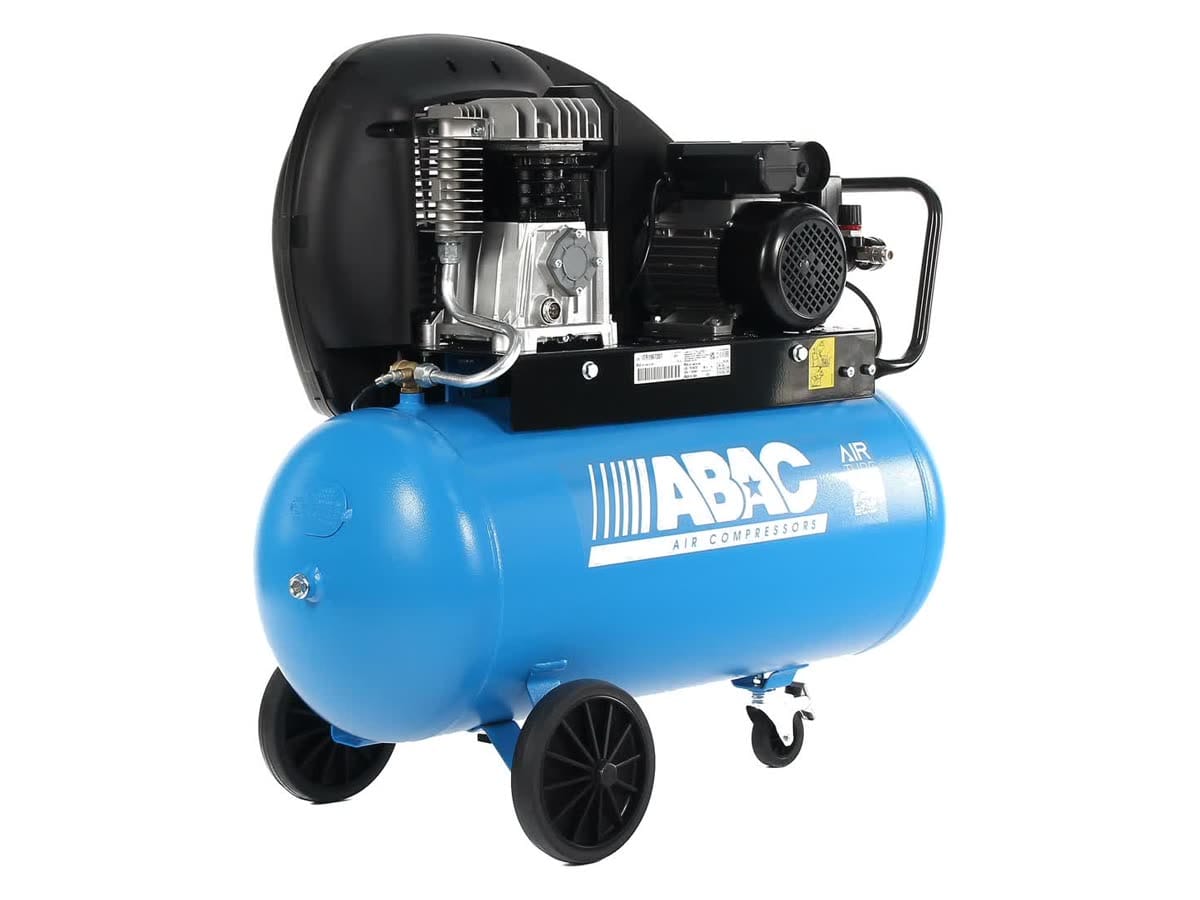

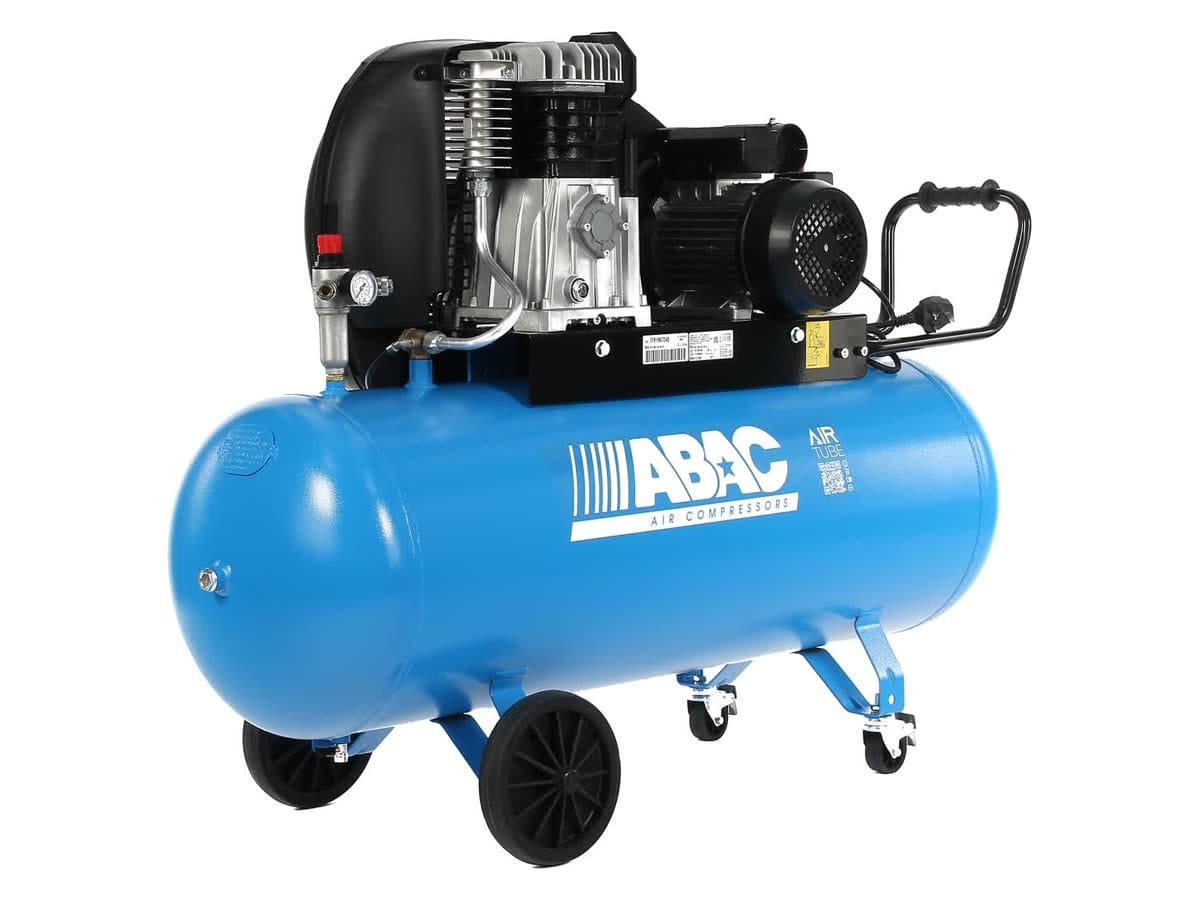

• Extensive: eine vordere Lenkrolle mit Bremse und offener Griff; Expert: zwei vordere Lenkrollen mit Bremse, geschlossener Griff mit Gummiüberzug und Ausgangsfilter
• QR-Code AirTube auf dem Behälter öffnet Servicevideos
• Garantie 2 Jahre, auf den Behälter 10 Jahre gegen Durchrosten; Verlängerung auf 3 Jahre gegen Aufpreis

Fünf Größen, zwei Ausstattungen

Details der Maschine

Wo Extensive und Expert A39B arbeiten

Zubehör und Service

Die Schnellkupplung DN 7,2 ist derselbe Standard wie bei Schläuchen, Pistolen und Werkzeugen in unserem gesamten Sortiment. Der Extensive hat einen Regler ohne Filter — für die Lackierpistole ergänzen Sie einen Regler mit Filter am Arbeitsplatz; der Expert hat den Ausgangsfilter schon an der Maschine. ABAC gehört zur Atlas-Copco-Gruppe und ist eine der Marken, die wir in unserer Werkstatt reparieren; die Teile des Aggregats A39B sind dieselben wie in der Reihe Export, die dasselbe Aggregat hat.

• Druckregler mit Filter — Filter und Regler am Arbeitsplatz für die Lackierpistole — beim Extensive ein Muss.
• Lackierpistolen — HVLP- und LVLP-Pistolen; mit 393 l/min und 200- oder 270-l-Behälter reicht ihnen die Maschine für längeres Spritzen.
• Schlagschrauber — Schlagschrauber in Stößen für den Service — mit 90 l und mehr.
• Reifenfüller — Reifenfüllen aus dem Behälter mit 10 bar.
• Ausblaspistolen — Ausblasen von Teilen und Maschinen.
• Spiralschläuche — Schläuche mit Schnellkupplungen DN 7,2 von der Maschine zum Werkzeug.
• Kompressoraggregat A39B — Ersatzaggregat für die ganze Reihe; die Teile liefert unsere Werkstatt.
• Service für ABAC-Kompressoren — Reparaturen von ABAC-Maschinen innerhalb und außerhalb der Garantie in unserer Werkstatt; Wechsel von Riemen, Filtern und Öl.

Wohin weiter, wenn weder Extensive noch Expert A39B passen

Das A39B ist das größere einstufige Aggregat der Riemenreihe Pro Line. Wer ein kleineres Aggregat, 11 bar aus zwei Stufen, ölfreie Luft, einen niedrigeren Preis für dasselbe Aggregat oder Direktantrieb für die Steckdose braucht, hat bei ABAC Alternativen. Das ganze Angebot mit Filtern nach Leistung, Behälter und Spannung finden Sie unter allen Kompressoren.

• Kompressoren mit Aggregat A29B — Extensive und Expert mit dem kleineren Aggregat A29B — 255 oder 320 l/min, Motoren 1,5 und 2,2 kW, 50 bis 200 l.
• zweistufige Kompressoren A49B — Zwei Stufen und 11 bar für Schlagschrauber und Schleifer am Stück.
• Reihe Pro Line Export — Dasselbe Aggregat A39B nur für 230 V, 950 U/min und 355 l/min — zum niedrigeren Preis.
• ölfreie Kompressoren Expert Zero — Gleiche Bauart mit Riemen, aber Aggregat A39B0 ohne Öl — für Lackiererei und Polsterei.
• Abverkauf Pro Line A-X — Ältere Reihe mit Drahtgitter-Riemenabdeckung im Abverkauf, einschließlich der drei A-X-Maschinen aus dieser Auflistung.
• schallgedämmte Kompressoren Silent A29B und A39B — Dasselbe Aggregat im schallgedämmten Gehäuse für den Betrieb neben dem Arbeitsplatz.
• Handwerksreihe ABAC Line — Leichtere Maschinen mit Direktantrieb für die 230-V-Steckdose — vom Koffer bis zu den Zweizylindern V36 und V30.
• Kompressoren für die Werkstatt — Werkstattmaschinen markenübergreifend mit Filtern nach Leistung und Behälter.
• Kompressoren mit 200-l-Behälter — Zweihunderter markenübergreifend.
• Kompressoren mit 270-l-Behälter — Die größten Behälter der Reihe markenübergreifend.
• Kompressoren mit 3 kW Leistung — Drei-Kilowatt-Maschinen markenübergreifend.

Häufige Fragen

Worin unterscheiden sich Extensive (BT) und Expert (BP)?

Aggregat A39B, Nachkühler, Druckschalter, Regler mit zwei Manometern und Schnellkupplung DN 7,2 sind bei beiden gleich. Der Extensive hat vorn eine Lenkrolle mit Bremse und einen offenen Griff. Der Expert hat zwei vordere Lenkrollen mit Bremse, einen geschlossenen Griff mit Gummiüberzug und einen Ausgangsfilter, der das Kondensat vor dem Werkzeug abfängt. Der Buchstabe T im Code steht für Extensive, P für Expert.

2,2 kW oder 3 kW?

Der 2,2-kW-Motor (3 hp) treibt das Aggregat mit 1.050 U/min an und liefert 393 l/min; der 3-kW-Motor (4 hp) mit 1.300 U/min liefert 486 l/min. Die Drei-Kilowatt-Maschinen gibt es nur als Drehstromausführung und nur in der Ausstattung Extensive mit 90, 200 und 270 l — für zwei Leute mit Werkzeug oder eine Pistole mit höherem Verbrauch. Wem 393 l/min reichen, hat beide Ausstattungen und beide Spannungen zur Wahl.

Was bedeuten CM und CT in der Bezeichnung?

CM ist ein Einphasenmotor für die normale 230-V-Steckdose (Extensive 150CM, 200CM, 270CM; Expert 50CM und 150CM), CT ein Drehstrommotor für 400 V. Ansaugleistung und Druck ändern sich mit der Spannung nicht; der Drehstrommotor braucht eine 400-V-Steckdose, der Einphasenmotor eine kurze, ausreichend dimensionierte Zuleitung, damit der Anlauf nicht die Sicherung auslöst. Die Einphasenmaschinen aller Marken, die wir führen, stehen beisammen unter den Kompressoren für 230 V.

Welches Behältervolumen wählen?

Der Behälter erhöht die Ansaugleistung nicht, er verlängert nur die Zeit, in der das Werkzeug Luft zieht, bevor der Motor anspringt. 50 l reichen für Tacker, Reifenfüllen und Ausblasen, und die Maschine passt in den Transporter; 90 l sind der Werkstattstandard für Ratsche und Schlagschrauber in Stößen; 150 und 200 l halten Vorrat für Lackierpistole und längeres Schleifen; 270 l dort, wo sich mehrere Werkzeuge abwechseln. Maschinen aller Marken nach Volumen vergleichen die Parameterkategorien, zum Beispiel die Kompressoren mit 150-l-Behälter.

Wie viel Luft liefert das Aggregat A39B?

Mit dem 2,2-kW-Motor saugt es 393 l/min bei 1.050 U/min an, mit dem 3-kW-Motor 486 l/min bei 1.300 U/min; beide füllen den Behälter auf 10 bar. Wie viel Luft Ihr Werkzeug tatsächlich nimmt und wie man das ausrechnet, erklärt der Artikel zur Wahl des Kompressors.

Wie laut sind sie?

Die Maschinen mit 2,2 kW haben 95 dB Lwa und in 4 m 75 dB, die Maschinen mit 3 kW 96 dB Lwa und in 4 m 76 dB. Wer deutlich weniger Dezibel braucht, hat bei ABAC dasselbe Aggregat im schallgedämmten Gehäuse in der Reihe Silent. Stellen Sie die Maschine auf ebenen Boden und nicht dicht in die Ecke, wo sich der Schall reflektiert.

Welches Modell hat einen Ausgangsfilter?

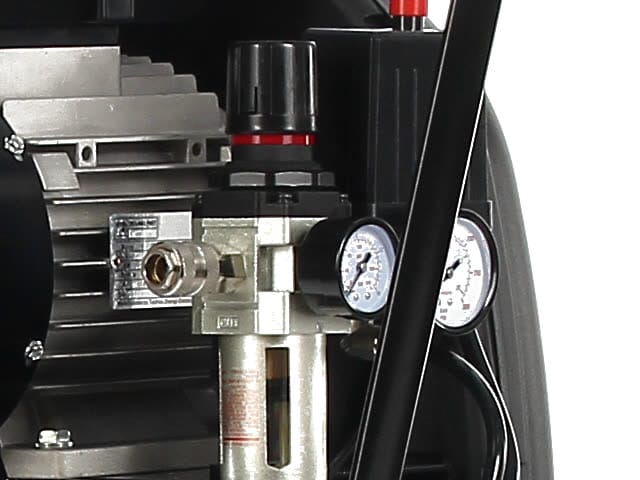

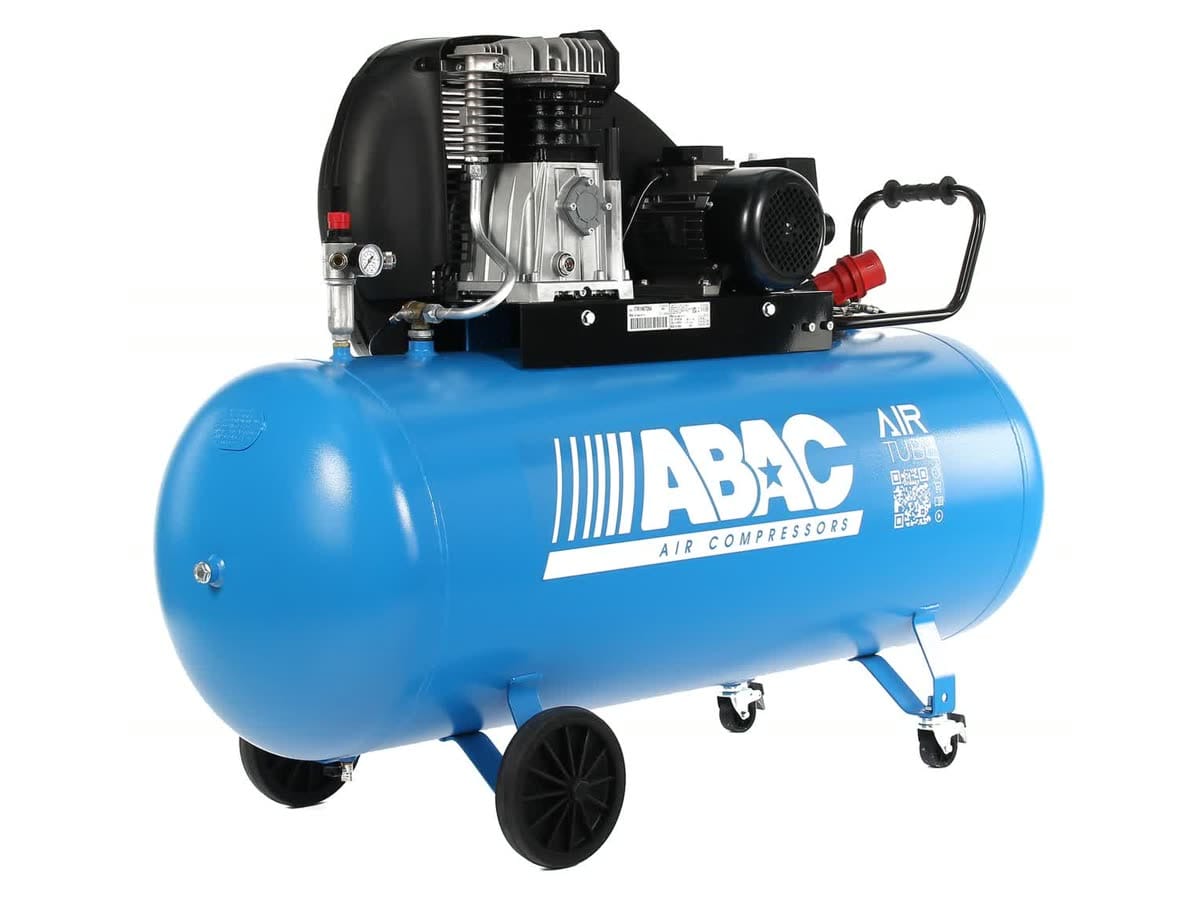

Jeder Expert (BP) — vom Fünfziger bis 270 l — hat neben dem Regler einen Filter mit Becher, der Kondensat und Schmutz abfängt, bevor die Luft über die Schnellkupplung zum Werkzeug geht. Der Extensive (BT) hat einen Regler ohne Filter; wer damit lackieren will, ergänzt einen Regler mit Filter am Arbeitsplatz.

Warum hat das A39B Keilriemen, und wozu dienen geformte Abdeckung und Nachkühler?

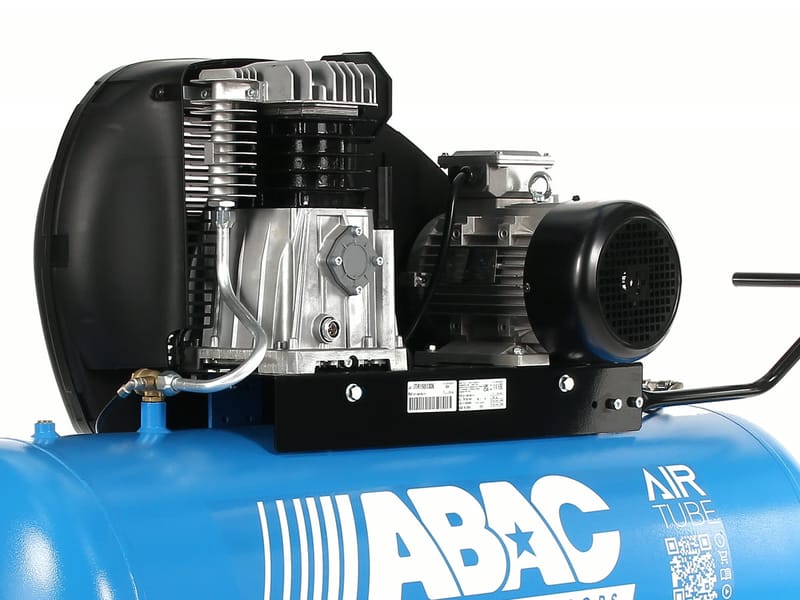

Die Riemen erlauben, dass das Aggregat langsamer läuft als der Motor — 1.050 oder 1.300 U/min; die Kolben machen pro Schicht weniger Zyklen, und das Aggregat erwärmt sich weniger. Die geformte Riemenabdeckung führt die Kühlluft von der Riemenscheibe über die verrippten Zylinder; der Nachkühler kühlt die Druckluft ab, bevor sie in den Behälter gelangt, sodass das Kondensat im Behälter bleibt. Leichtere Maschinen ohne Riemen hat ABAC in der Reihe Line.

Wie lange ist die Garantie?

Zwei Jahre auf die Maschine mit Verlängerung auf drei Jahre gegen Aufpreis beim Kauf und zehn Jahre gegen Durchrosten des Behälters. Dazu gehört die normale Wartung nach Anleitung: Kondensat ablassen, Ölstand im Ölschauglas prüfen, Öl wechseln und Ansaugfilter reinigen.

Für wen ist die Reihe gedacht?

Extensive für Werkstätten, Servicebetriebe und Handwerker, bei denen das Werkzeug stoßweise Luft nimmt und die Maschine meist an ihrem Platz steht. Expert für alle, die die Maschine täglich durch Werkstatt oder Service fahren und Luft ohne Kondensat direkt von der Maschine wollen. Eine Kolbenmaschine arbeitet in Zyklen und braucht Pausen; für Schleifer oder Schlagschrauber am Stück und für 11 bar wählen Sie das zweistufige A49B.

Worin unterscheidet sich das A39B vom A29B, von der Reihe Export und von Expert Zero?

Das A29B ist das kleinere Aggregat derselben Reihe — 255 oder 320 l/min mit Motoren von 1,5 und 2,2 kW, Behälter bis 200 l und niedrigerer Preis. Der Export hat dasselbe Aggregat A39B, aber nur mit 2,2 kW für 230 V, Behälter mit 50 oder 90 l und bei 950 U/min — er saugt 355 l/min an und kostet weniger. Expert Zero hat das ölfreie Aggregat A39B0 zum Lackieren und Polstern. Eine Übersicht aller Reihen gibt der Wegweiser der Reihen ABAC PRO Line.

Wo finde ich Servicevideos, und wer macht den Service?

Auf dem Behälter sitzt der Aufkleber AirTube mit QR-Code — mit dem Handy gescannt, öffnet er Anleitungs- und Servicevideos zum Aggregat. Service, Riemen, Filter und Öl erledigt unsere Werkstatt; die übrigen Reihen vom Koffer bis zum Schraubenkompressor finden Sie im Wegweiser der Marke ABAC.

Alle Werte gelten für den Betrieb an 50 Hz. Die Ansaugleistung ist die Luftmenge, die das Aggregat ansaugt; wie viel davon beim Werkzeug ankommt, hängt von Druck und Behälter ab. Der Lärm ist als Schallleistungspegel Lwa und als Schalldruck in 4 m Abstand von der Maschine angegeben. Ein Kolbenkompressor arbeitet in Zyklen (Nachfüllen des Behälters und Pause), nicht im Dauerbetrieb.
