Wartungseinheit STANDARD 458.211 - G 1 1/2", BG 90 12.678 l/min · Baugröße BG 90
Artikelnummer: 458.211 458.211M 458.211S Variante wählen
Verwandte Produkte
Produktdetailbeschreibung
Die Wartungseinheit STANDARD der Baugröße BG 90 mit Gewinde G 1 1/2" reinigt die Luft mit einem Filterelement 40 µm, senkt sie auf den im Bereich 0,5–10 bar eingestellten Druck und gibt ihr Ölnebel bei. Der Nenndurchfluss beträgt 12.678 l/min, die Manometer für Eingang und Ausgang sind im Lieferumfang.
Technische Daten
| 458.211 — technische Daten | |
|---|---|
| Baugröße | BG 90 (DN 50) |
| Anschluss | G 1 1/2" |
| Einstellbereich | 0,5–10 bar |
| Nenndurchfluss | 12.678 l/min (Eingang 8 bar, Ausgang 6 bar, Druckabfall 1 bar) |
| Eingangsdruck | 16 bar mit Kunststoffbehältern, 25 bar mit Metallbehältern |
| Betriebstemperatur | 0 bis +50 °C mit Kunststoffbehältern, 0 bis +90 °C mit Metallbehältern |
| Nenndruck des Gehäuses | PN 25 |
| Filterelement | 40 µm |
| Nutzbares Behältervolumen | Filter 500 cm³, Öler 600 cm³ |
| Öler | Ölabgabe ab einem Durchfluss von 167 l/min (10 Tropfen pro Minute bei 6 bar), Befüllung auch unter Druck |
| Manometer | 2 × Ø 63 mm: Eingang 0–60 bar, Ausgang 0–10 bar, im Lieferumfang lose beigelegt |
| Regelung | mit Rücksteuerung (sekundäre Entlüftung, Hysterese etwa 1 bar), Einfluss von Schwankungen des Eingangsdrucks unter 1 % |
| Druckeinstellung | mit Handrad |
| Aufbau | Filterdruckregler und Öler, mit einem Doppelnippel verbunden |
| Einbau | senkrecht, in Pfeilrichtung; das Befestigungsset ist Zubehör |
Ausführungen
Die Ausführung wählen Sie oben auf der Produktseite. Alle haben dasselbe Gewinde, denselben Einstellbereich und denselben Durchfluss, sie unterscheiden sich in den Behältern von Filter und Öler.
Wofür es sich eignet
Sie passt vor einen Abzweig des Leitungsnetzes oder vor eine Maschine mit hohem Luftverbrauch, die saubere Luft mit konstantem Druck und Ölnebel braucht. Der Öler gibt erst ab einem Durchfluss von 167 l/min Öl bei, für einzelne kleinere Werkzeuge ist deshalb eine kleinere Wartungseinheit besser geeignet.

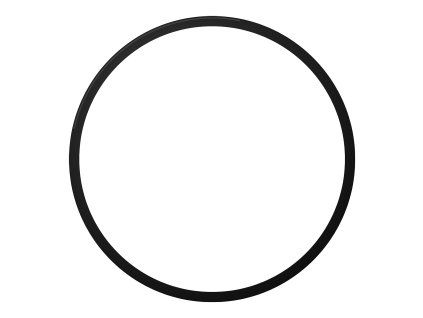

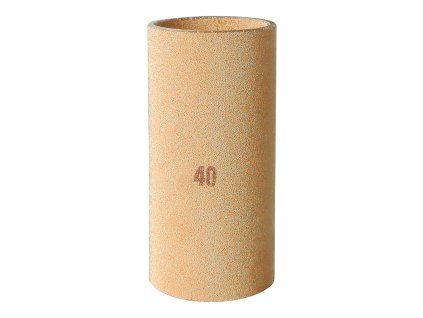

Zu dieser Baugröße gehören: Befestigungsset 458-1 · Filterbehälter 322-122, 322-123, 322-124, 322-125, 322-126, 322-127 · Ölerbehälter 327-111, 327-112 · Filterelemente 454-3, 454-11 · Reglermembran 417-66 · Dichtkegel 417-67 · O-Ring für den Behälter 279-9.
Wartung
Lassen Sie das Kondensat regelmäßig über den manuellen Ablass unten am Filterbehälter ab. Füllen Sie rechtzeitig Öl in den Ölerbehälter nach, der Öler lässt sich auch unter Druck befüllen. Ein zugesetztes Filterelement tauschen Sie aus, ein Ersatzelement finden Sie in unserem Sortiment. Reinigen Sie die Kunststoffbehälter nicht mit Lösungsmitteln.
Ventilek rät
Metallbehälter für warme Umgebungen. Mit Kunststoffbehältern verträgt die Einheit 16 bar und 50 °C. Für höheren Druck, höhere Temperatur oder einen Betrieb, in dem Stöße drohen, wählen Sie Metallbehälter.
Zusätzliche Parameter
| Kategorie: | Wartungseinheiten STANDARD für große Durchflüsse |
|---|---|
| Ausführung: | Komplette Einheit |
| Druck: | 16 bar, 25 bar |
| Maße: | 332 × 160 × 245 mm |
| Filtrationsfähigkeit: | 40 µm |
| Material: | Kunststoffbehälter, Metallbehälter |
| Medium: | Druckluft |
| Behältervolumen: | Filter-500ccm, Öler-600ccm |
| Kondensatableitung: | Manuell |
| Arbeitstemperatur: | 0 / 50 °C, 0 / 90 °C |
| Fließen: | 12.678 l/min |
| Regelbereich: | 0,5 - 10 bar |
| Manometerbereich: | 0 - 10 bar, 0 - 60 bar |
| Lieferumfang: | Manometer |
| Gewinde: | G 1 1/2" |
| Gewinde für Druckmessgerät: | 1/4" |
