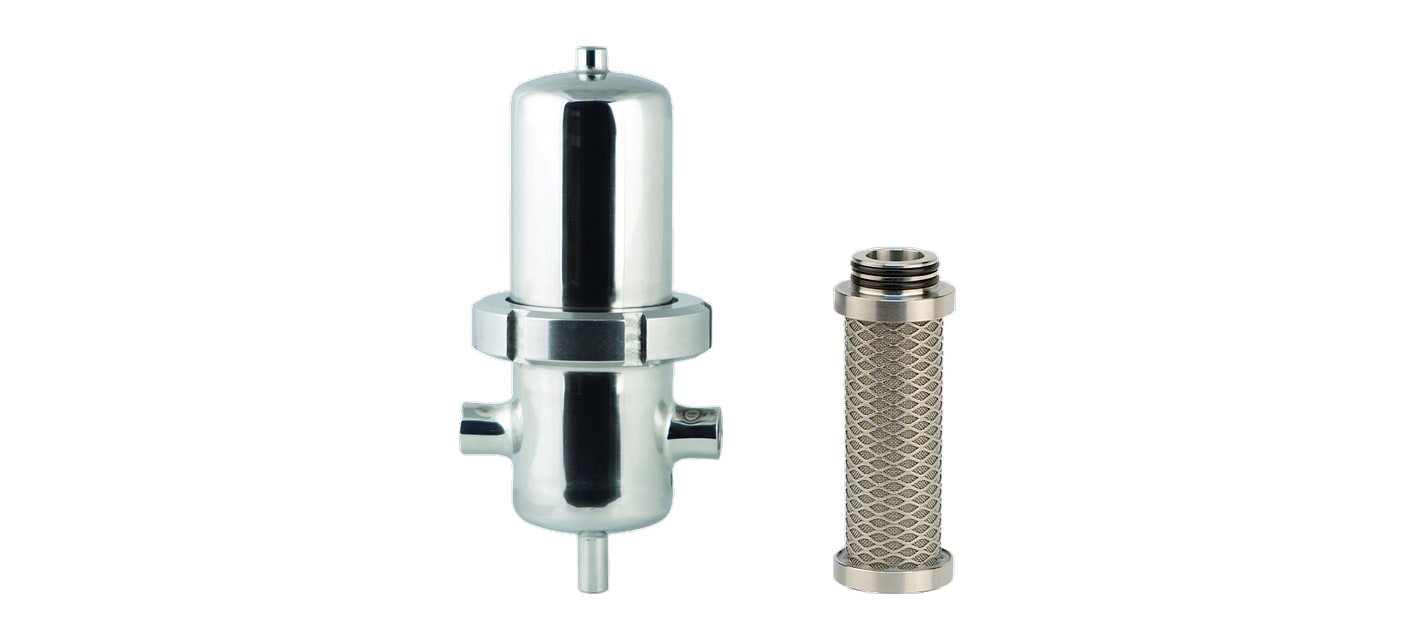

Edelstahl-Grobfilter SPFN25 mit Sieb bis 14 bar
Der Grobfilter SPFN25 hat ein gewickeltes Element aus Edelstahlsieb 1.4301 und hält feste Partikel über 25 µm zurück. Er ist die erste Filterstufe: Er entfernt größere Verunreinigungen, bevor sie zu den feineren Stufen gelangen, und diese halten dann länger.
Den Filter SPFN25 gibt es in 12 Baugrößen (G 1/4" bis 3") mit einem Durchfluss von 1.250 bis 60.000 l/min bei 7 bar, Betriebsdruck bis 14 bar. Er ist eine der Stufen der Filter SPF — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter SPFN25 nach Baugröße
Die Baugröße bestimmt Anschluss und Durchfluss. Jede Baugröße hat ihr eigenes Ersatzelement der Baureihe PF.
| Filter SPFN25 und Ersatzelemente nach Baugröße | ||||||
|---|---|---|---|---|---|---|
| Filter | Anschluss | l/min bei 7 bar | Nm³/h bei 7 bar | Höhe A × Durchmesser C | Gewicht | Ersatzelement |
| SPFN25-005 | G 1/4" | 1.250 | 75 | 225 × 76,1 mm | 1,9 kg | PFN25-005V |
| SPFN25-007 | G 3/8" | 1.750 | 105 | 251 × 76,1 mm | 2 kg | PFN25-007V |
| SPFN25-010 | G 1/2" | 2.500 | 150 | 258 × 76,1 mm | 2,1 kg | PFN25-010V |
| SPFN25-018 | G 3/4" | 3.750 | 225 | 282 × 76,1 mm | 2,3 kg | PFN25-018V |
| SPFN25-030 | G 1" | 5.250 | 315 | 299 × 88,9 mm | 3,1 kg | PFN25-030V |
| SPFN25-047 | G 1 1/4" | 7.000 | 420 | 359 × 88,9 mm | 3,4 kg | PFN25-047V |
| SPFN25-070 | G 1 1/2" | 10.000 | 600 | 395 × 114,3 mm | 4,7 kg | PFN25-070V |
| SPFN25-094 | G 2" | 15.000 | 900 | 464 × 114,3 mm | 5,3 kg | PFN25-094V |
| SPFN25-150 | G 2" | 21.000 | 1.260 | 592 × 114,3 mm | 6 kg | PFN25-150V |
| SPFN25-175 | G 2 1/2" | 28.000 | 1.680 | 743 × 139,7 mm | 11,4 kg | PFN25-175V |
| SPFN25-200 | G 3" | 40.000 | 2.400 | 995 × 139,7 mm | 12 kg | PFN25-200V |
| SPFN25-240 | G 3" | 60.000 | 3.600 | 1.029 × 168,3 mm | 18 kg | PFN25-240V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewichte laut Hersteller, weitere Angaben finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Grobfilter eignet sich für den Anfang der Filtration, wo größere Verunreinigungen aus dem Kompressor oder aus dem Leitungsnetz in die Luft gelangen. Öl und Dämpfe hält er nicht zurück, eine Klasse nach ISO 8573-1 gibt der Hersteller für ihn nicht an.
Das Edelstahlsieb hält wie das Gehäuse bis +150 °C aus.

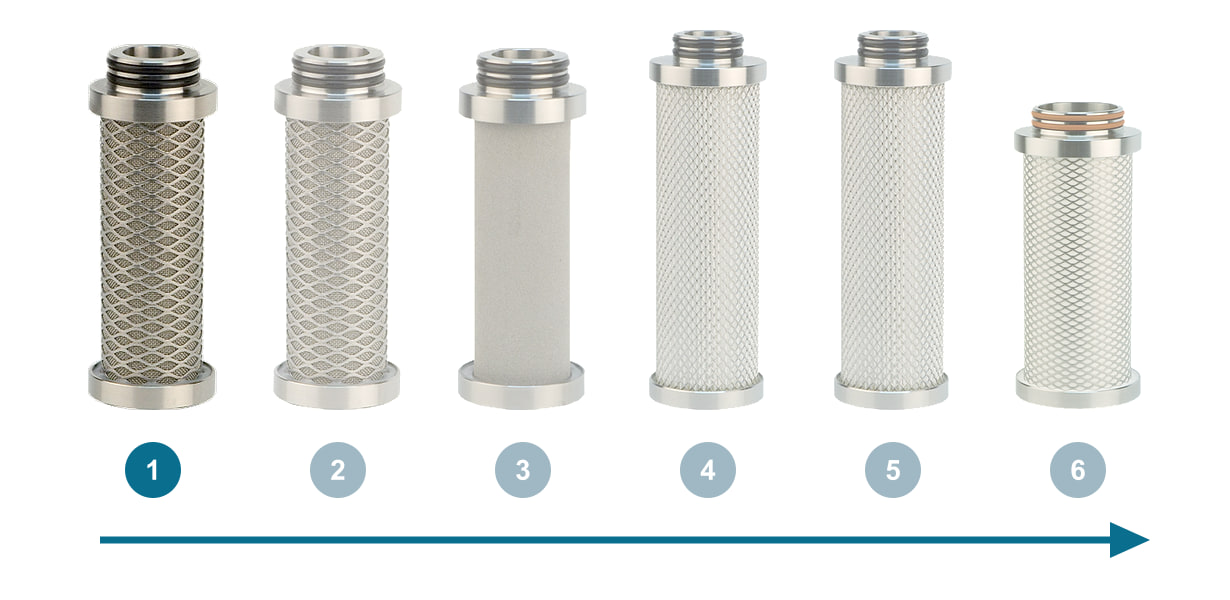

Wohin er gehört
An den Anfang der Filtration, vor den Basisfilter SPFN5 oder den Sinter-Vorfilter SPFI1.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei anderem Druck werden sie mit dem Korrekturfaktor multipliziert, bei 14 bar 1,88.
| Durchfluss der Filter SPFN25 in l/min nach Druck | ||||
|---|---|---|---|---|
| Baugröße (Anschluss) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1.250 | 1.725 | 2.350 |
| 007 (G 3/8") | 1.103 | 1.750 | 2.415 | 3.290 |
| 010 (G 1/2") | 1.575 | 2.500 | 3.450 | 4.700 |
| 018 (G 3/4") | 2.363 | 3.750 | 5.175 | 7.050 |
| 030 (G 1") | 3.308 | 5.250 | 7.245 | 9.870 |
| 047 (G 1 1/4") | 4.410 | 7.000 | 9.660 | 13.160 |
| 070 (G 1 1/2") | 6.300 | 10.000 | 13.800 | 18.800 |
| 094 (G 2") | 9.450 | 15.000 | 20.700 | 28.200 |
| 150 (G 2") | 13.230 | 21.000 | 28.980 | 39.480 |
| 175 (G 2 1/2") | 17.640 | 28.000 | 38.640 | 52.640 |
| 200 (G 3") | 25.200 | 40.000 | 55.200 | 75.200 |
| 240 (G 3") | 37.800 | 60.000 | 82.800 | 112.800 |

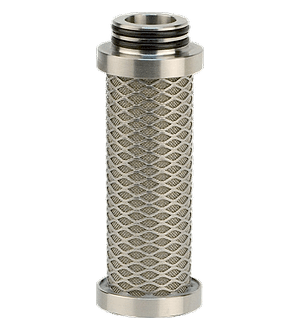

Element und Wartung
In das Gehäuse wird ein Element der Baureihe PF eingesetzt — zum Beispiel PFN25-010V für SPFN25-010. Dasselbe Element passt auch in die Prozessfilter PF, WFIT und WFIF derselben Baugröße. Betriebstemperatur des Elements +1,5 bis +150 °C.
Der Filter enthält das Element, aber keinen Kondensatableiter. Alle Elemente finden Sie bei den Ersatzelementen der Baureihe PF.
Wechseln Sie das Element mindestens einmal in 12 Monaten. Prüfen Sie einmal jährlich auch das Gehäuse auf sichtbare Schäden.
Dieselbe Stufe in anderen Baureihen
Die Stufe N25 gibt es auch bei den Prozessfiltern PFN25 bis 14 bar, WFITN25 bis 14 bar und WFIFN25 bis 14 bar. Die Elemente sind für alle Baureihen gleich.
Ventilek rät
Das grobe Sieb schont die feinen. Wenn sich im Leitungsnetz größere Verunreinigungen lösen, hält sie das Edelstahlsieb N25 zurück, und die feinen Elemente dahinter setzen sich nicht so schnell zu.
- Welche Filterfeinheit hat der Grobfilter SPFN25?
- Das Sieb hält Partikel über 25 µm zurück. Eine Klasse nach ISO 8573-1 gibt der Hersteller für ihn nicht an.
- Ist das ein Sterilfilter?
- Nein. Steril ist erst das Element SF am Ende der Filtration; das Sieb N25 hält nur groben Schmutz zurück.
- Wann wechsle ich das Element?
- Mindestens einmal in 12 Monaten.
