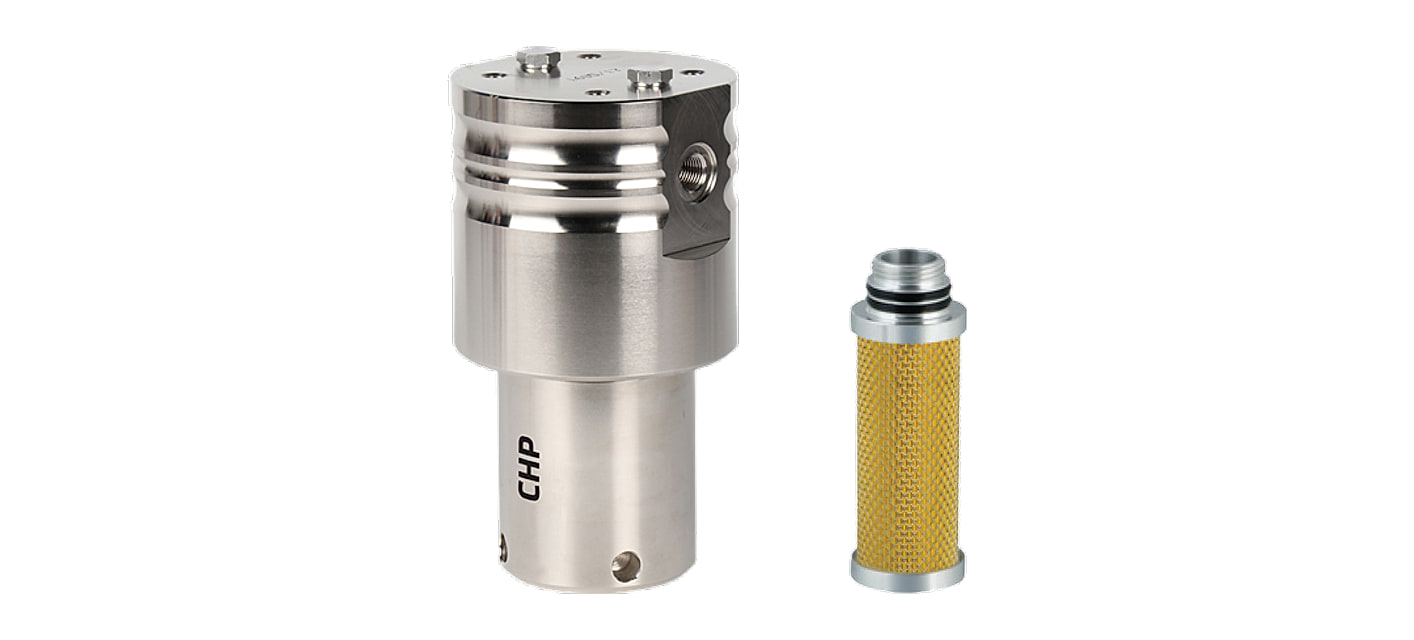

Hochdruck-Basisfilter CHP4P für Druckluft bis 420 bar
Der Basisfilter CHP4P hält feste Partikel über 3 µm und flüssiges Wasser zurück. Das gefaltete Element ist aus Acrylfasern und Zellulose, die Luft dahinter erfüllt die Partikelklasse 6 nach ISO 8573-1.
Den Filter CHP4P gibt es in 8 Baugrößen mit Gewinde G 1/4" bis G 2" und einem Durchfluss von 667 bis 11.917 l/min bei 7 bar, Betriebsdruck bis 420 bar. Er ist eine der Stufen der Hochdruckfilter CHP4 — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter CHP4P nach Baugröße
Die Baugröße bestimmt Gewinde und Durchfluss. Jede Baugröße hat ihr eigenes Ersatzelement.
| Filter CHP4P und Ersatzelemente nach Baugröße | ||||||
|---|---|---|---|---|---|---|
| Filter | Gewinde | l/min bei 7 bar | Nm³/h bei 7 bar | Höhe A × Breite C | Gewicht | Ersatzelement |
| CHP4P-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,6 kg | CHPP-003V |
| CHP4P-005 | G 3/8" | 1.167 | 70 | 182 × 104 mm | 7,6 kg | CHPP-005V |
| CHP4P-007 | G 1/2" | 2.167 | 130 | 230 × 129 mm | 15,3 kg | CHPP-007V |
| CHP4P-010 | G 3/4" | 3.250 | 195 | 254 × 129 mm | 16,1 kg | CHPP-010V |
| CHP4P-018 | G 1" | 4.583 | 275 | 276 × 158 mm | 26,5 kg | CHPP-018V |
| CHP4P-030 | G 1 1/4" | 6.333 | 380 | 328 × 158 mm | 28,6 kg | CHPP-030V |
| CHP4P-047 | G 1 1/2" | 8.250 | 495 | 385 × 216 mm | 65,9 kg | CHPP-047V |
| CHP4P-094 | G 2" | 11.917 | 715 | 460 × 216 mm | 71,4 kg | CHPP-094V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewichte laut Hersteller, weitere Angaben finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Basisfilter genügt dort, wo es vor allem um feste Verunreinigungen geht und Öl in der Luft nicht stört. Meist dient er als Vorfilter vor einem Feinvorfilter und einem Mikrofilter, die dann länger halten.
Wohin er gehört

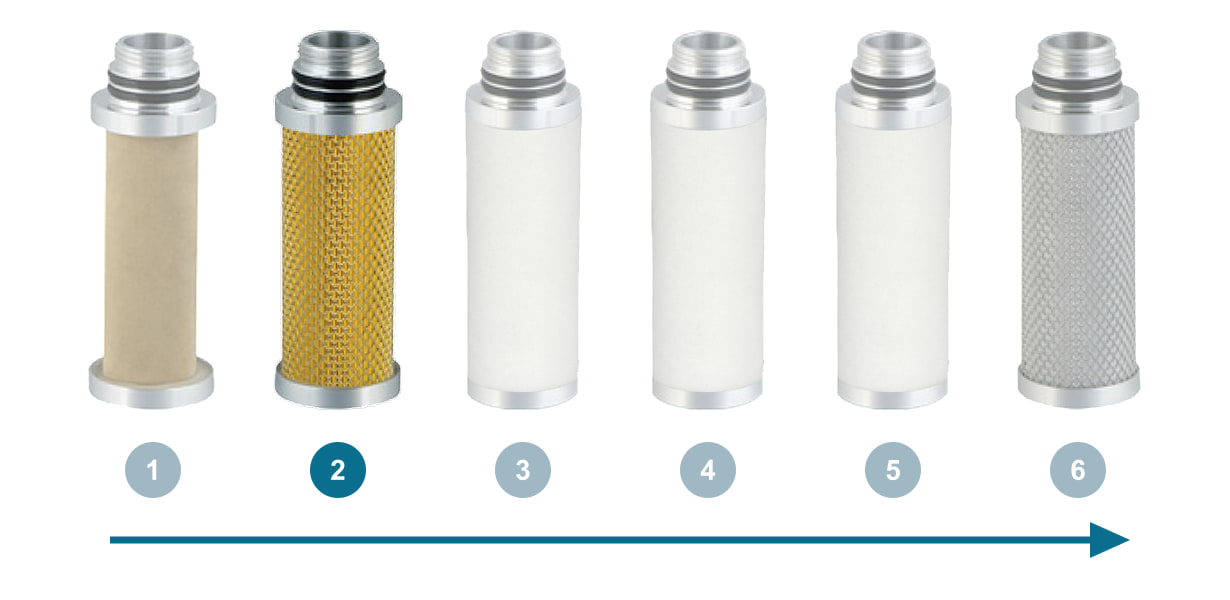

Hinter den Grobfilter CHP4B oder direkt an den Anfang der Filtration, vor den Staubfilter CHP4R oder den Feinvorfilter CHP4M.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei höherem Druck lässt der Filter mehr Luft durch, ab 100 bar 12-mal so viel wie bei 7 bar.
| Durchfluss der Filter CHP4P in l/min nach Druck | |||||||
|---|---|---|---|---|---|---|---|
| Baugröße (Gewinde) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar | 420 bar |
| 003 (G 1/4") | 667 | 2.001 | 3.335 | 5.336 | 8.004 | 8.004 | 8.004 |
| 005 (G 3/8") | 1.167 | 3.501 | 5.835 | 9.336 | 14.004 | 14.004 | 14.004 |
| 007 (G 1/2") | 2.167 | 6.501 | 10.835 | 17.336 | 26.004 | 26.004 | 26.004 |
| 010 (G 3/4") | 3.250 | 9.750 | 16.250 | 26.000 | 39.000 | 39.000 | 39.000 |
| 018 (G 1") | 4.583 | 13.749 | 22.915 | 36.664 | 54.996 | 54.996 | 54.996 |
| 030 (G 1 1/4") | 6.333 | 18.999 | 31.665 | 50.664 | 75.996 | 75.996 | 75.996 |
| 047 (G 1 1/2") | 8.250 | 24.750 | 41.250 | 66.000 | 99.000 | 99.000 | 99.000 |
| 094 (G 2") | 11.917 | 35.751 | 59.585 | 95.336 | 143.004 | 143.004 | 143.004 |
Element, Kondensatablass und Wartung

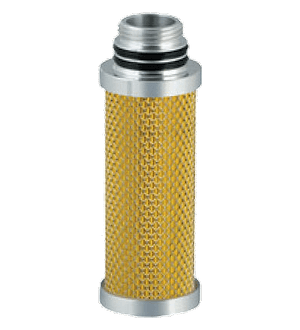

In das Gehäuse wird ein Element eingesetzt, für jede Baugröße ein anderes — zum Beispiel CHPP-007V für CHP4P-007. Dasselbe Element passt auch in die Filter CHPP für einen anderen Druck. Betriebstemperatur +1,5 bis +65 °C.
Ein Kondensatableiter ist im Filter nicht enthalten. Es eignet sich der zeitgesteuerte Kondensatableiter TD420M bis 420 bar, der an die Öffnung G 1/4" im Boden angeschlossen wird.
Wechseln Sie das Element bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten.
Zubehör für die Filter CHP4P
Dieselbe Stufe für einen anderen Druck
Die Stufe P gibt es auch in den Filtern CHP1P bis 100 bar und den Filtern CHP2P bis 250 bar.
Ventilek rät
Für Verunreinigungen genügt die Basis. Wenn die Luft nicht ölfrei sein muss, genügt der Basisfilter P. Für Öl ergänzen Sie den Feinvorfilter M und dahinter den Mikrofilter S.
- Welche Feinheit hat der Basisfilter CHP4P?
- 3 µm, Partikelklasse 6 nach ISO 8573-1.
- Hält er auch Öl zurück?
- Nein, einen Restölgehalt legt der Basisfilter nicht fest. Für Öl gibt es die Feinvorfilter M und die Mikrofilter S.
- Wann wechsle ich das Element?
- Bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten.
