Hochdruck-Staubfilter CHP4R für Druckluft bis 420 bar
Der Staubfilter CHP4R hält feste Partikel über 1 µm und flüssiges Wasser zurück. Das gefaltete Element ist aus Borosilikat-Mikrofasern, die Luft dahinter erfüllt die Partikelklasse 3 nach ISO 8573-1.

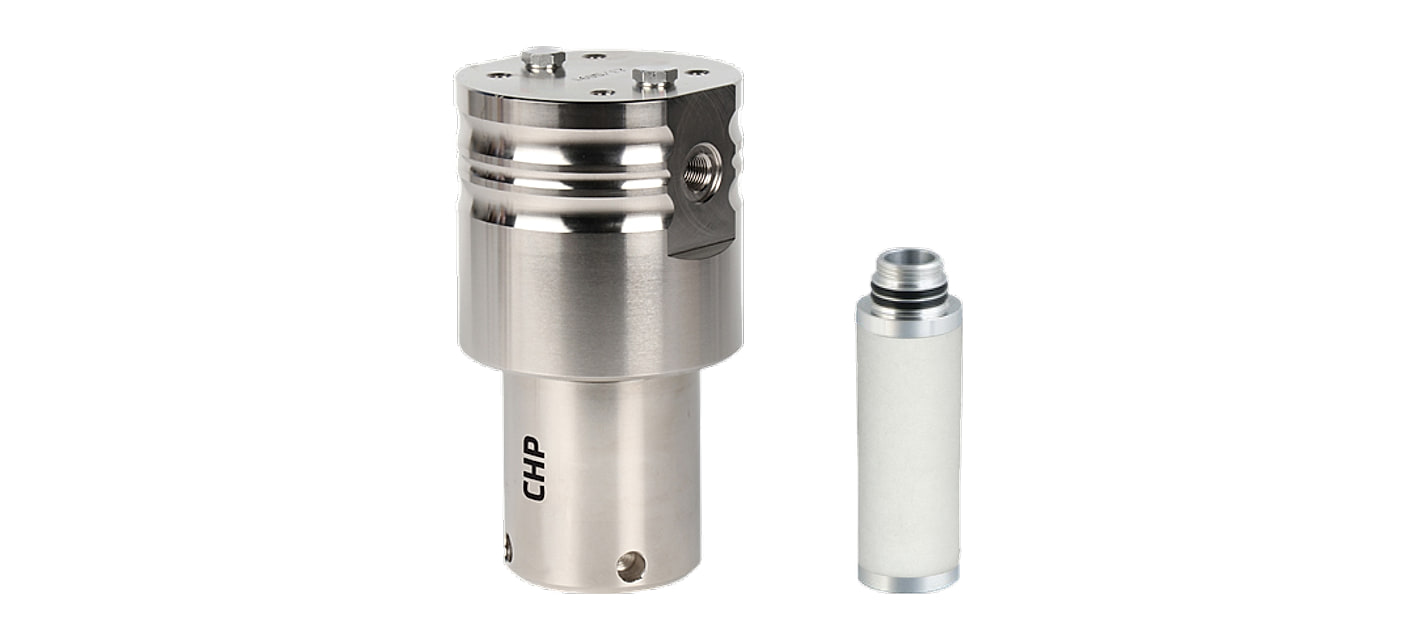

Den Filter CHP4R gibt es in 8 Baugrößen mit Gewinde G 1/4" bis G 2" und einem Durchfluss von 667 bis 11.917 l/min bei 7 bar, Betriebsdruck bis 420 bar. Er ist eine der Stufen der Hochdruckfilter CHP4 — das Gehäuse ist für alle Stufen gleich, nur das Element unterscheidet sich.
Filter CHP4R nach Baugröße
Die Baugröße bestimmt Gewinde und Durchfluss. Jede Baugröße hat ihr eigenes Ersatzelement.
| Filter CHP4R und Ersatzelemente nach Baugröße | ||||||
|---|---|---|---|---|---|---|
| Filter | Gewinde | l/min bei 7 bar | Nm³/h bei 7 bar | Höhe A × Breite C | Gewicht | Ersatzelement |
| CHP4R-003 | G 1/4" | 667 | 40 | 182 × 104 mm | 7,6 kg | CHPR-003V |
| CHP4R-005 | G 3/8" | 1.167 | 70 | 182 × 104 mm | 7,6 kg | CHPR-005V |
| CHP4R-007 | G 1/2" | 2.167 | 130 | 230 × 129 mm | 15,3 kg | CHPR-007V |
| CHP4R-010 | G 3/4" | 3.250 | 195 | 254 × 129 mm | 16,1 kg | CHPR-010V |
| CHP4R-018 | G 1" | 4.583 | 275 | 276 × 158 mm | 26,5 kg | CHPR-018V |
| CHP4R-030 | G 1 1/4" | 6.333 | 380 | 328 × 158 mm | 28,6 kg | CHPR-030V |
| CHP4R-047 | G 1 1/2" | 8.250 | 495 | 385 × 216 mm | 65,9 kg | CHPR-047V |
| CHP4R-094 | G 2" | 11.917 | 715 | 460 × 216 mm | 71,4 kg | CHPR-094V |
Die Durchflüsse gelten für 7 bar Druck und +20 °C. Maße und Gewichte laut Hersteller, weitere Angaben finden Sie auf der Produktseite jedes Filters.
#showmore#
Wann Sie ihn einsetzen
Der Staubfilter eignet sich als Vorfilter vor einem Feinvorfilter oder Mikrofilter. Eigenständig wird er hinter einen Adsorptionstrockner gesetzt, wo er Staub aus dem Adsorptionsmittel zurückhält.
Wohin er gehört

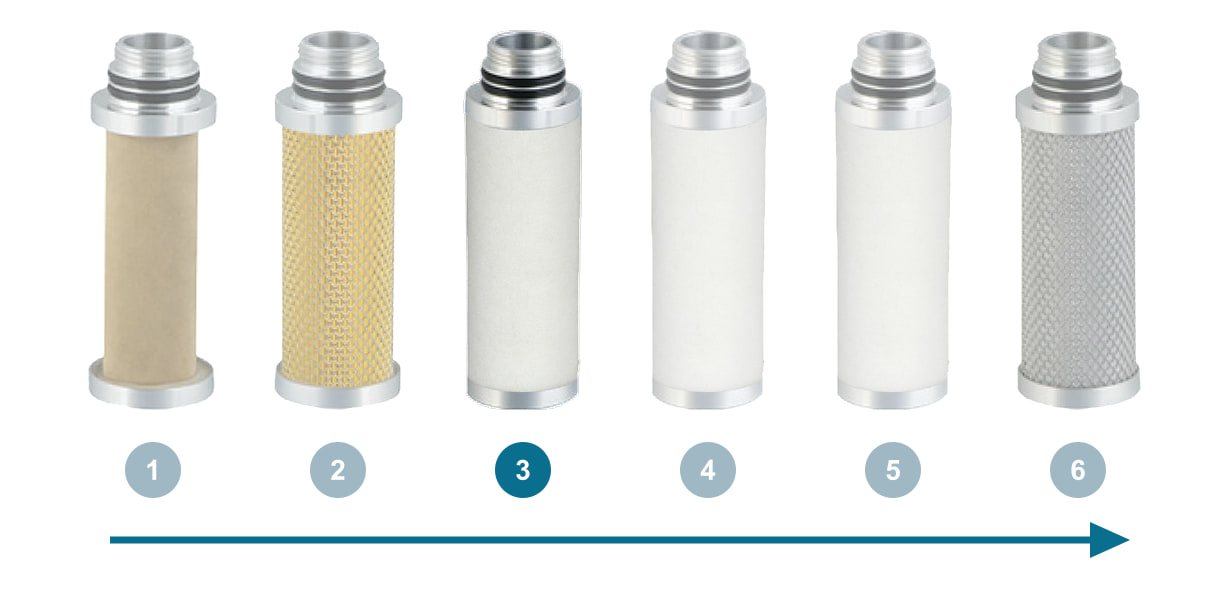

Hinter den Basisfilter CHP4P, vor den Feinvorfilter CHP4M oder den Mikrofilter CHP4S, gegebenenfalls hinter einen Adsorptionstrockner.
Durchfluss nach Druck
Die Durchflüsse im Katalog gelten für 7 bar Druck und +20 °C. Bei höherem Druck lässt der Filter mehr Luft durch, ab 100 bar 12-mal so viel wie bei 7 bar.
| Durchfluss der Filter CHP4R in l/min nach Druck | |||||||
|---|---|---|---|---|---|---|---|
| Baugröße (Gewinde) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar | 420 bar |
| 003 (G 1/4") | 667 | 2.001 | 3.335 | 5.336 | 8.004 | 8.004 | 8.004 |
| 005 (G 3/8") | 1.167 | 3.501 | 5.835 | 9.336 | 14.004 | 14.004 | 14.004 |
| 007 (G 1/2") | 2.167 | 6.501 | 10.835 | 17.336 | 26.004 | 26.004 | 26.004 |
| 010 (G 3/4") | 3.250 | 9.750 | 16.250 | 26.000 | 39.000 | 39.000 | 39.000 |
| 018 (G 1") | 4.583 | 13.749 | 22.915 | 36.664 | 54.996 | 54.996 | 54.996 |
| 030 (G 1 1/4") | 6.333 | 18.999 | 31.665 | 50.664 | 75.996 | 75.996 | 75.996 |
| 047 (G 1 1/2") | 8.250 | 24.750 | 41.250 | 66.000 | 99.000 | 99.000 | 99.000 |
| 094 (G 2") | 11.917 | 35.751 | 59.585 | 95.336 | 143.004 | 143.004 | 143.004 |
Element, Kondensatablass und Wartung

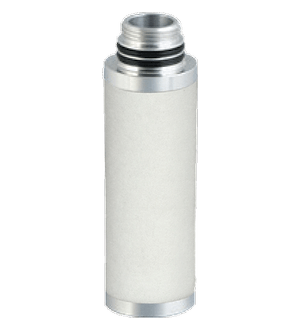

In das Gehäuse wird ein Element eingesetzt, für jede Baugröße ein anderes — zum Beispiel CHPR-007V für CHP4R-007. Dasselbe Element passt auch in die Filter CHPR für einen anderen Druck. Betriebstemperatur +1,5 bis +65 °C.
Ein Kondensatableiter ist im Filter nicht enthalten. Es eignet sich der zeitgesteuerte Kondensatableiter TD420M bis 420 bar, der an die Öffnung G 1/4" im Boden angeschlossen wird.
Wechseln Sie das Element bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten.
Zubehör für die Filter CHP4R
Dieselbe Stufe für einen anderen Druck
Die Stufe R gibt es auch in den Filtern CHP1R bis 100 bar und den Filtern CHP2R bis 250 bar; in der Ausführung aus Edelstahl sind es die Filter IHP4R.
Ventilek rät
Hinter den Adsorptionstrockner ein Staubfilter. Hinter einem Adsorptionstrockner kann Staub aus dem Adsorptionsmittel in die Luft gelangen, und das Element R hält ihn zurück, bevor er ins Leitungsnetz kommt.
- Welche Feinheit hat der Staubfilter CHP4R?
- 1 µm, Partikelklasse 3 nach ISO 8573-1.
- Hält er auch Öl zurück?
- Nein, einen Restölgehalt legt der Staubfilter nicht fest. Für Öl gibt es die Feinvorfilter M und die Mikrofilter S.
- Wann wechsle ich das Element?
- Bei 350 mbar Druckverlust, mindestens einmal in 12 Monaten.
