Vakuumbehälter und Luftbehälter für Unterdruck bis −1 bar

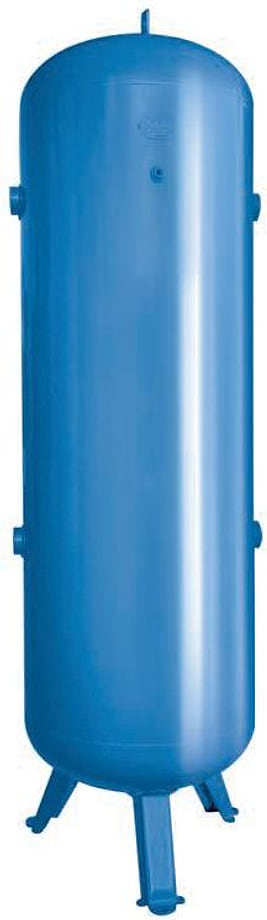

Stehende Vakuumbehälter von 100 bis 3 000 Litern für Unterdruck bis −1 bar. Sie gehören an die Vakuumpumpe oder in das Vakuumleitungsnetz, wo sie einen Vakuumvorrat bereithalten und den Unterschied zwischen der Saugleistung der Vakuumpumpe und dem Verbrauch ausgleichen.
Hergestellt werden sie von der italienischen Baglioni-Gruppe aus Kohlenstoffstahl nach der Norm EN 286-1 und blau in RAL 5015 lackiert. Jeder Behälter wird vom Hersteller geprüft und mit einem Typenschild geliefert, das Seriennummer, Betriebsunterdruck und Betriebstemperatur angibt.
Vakuumbehälter und Standard-Druckluftbehälter
Für Unterdruck bestimmt
Standard-Druckluftbehälter sind für Überdruck bestimmt. Diese Behälter sind für Unterdruck bis −1 bar bestimmt, also praktisch für ein vollständiges Vakuum.
Abmessungen wie bei Standardbehältern
Durchmesser, Höhe und Anordnung der Anschlüsse sind dieselben wie bei stehenden Standardbehältern gleichen Volumens. Gewinde und Höhen der Anschlüsse jeder Größe finden Sie in der Tabelle unten.
Norm EN 286-1, ohne CE-Kennzeichnung
Sie werden nach der Norm EN 286-1 gefertigt. Die europäischen Richtlinien für Druckbehälter gelten erst für einen Überdruck über 0,5 bar, deshalb tragen Vakuumbehälter keine CE-Kennzeichnung. Jeder Behälter wird vom Hersteller geprüft.
Alle Größen im Überblick
Behälter gleichen Volumens aus allen Kategorien finden Sie auch auf den Seiten 100 l, 270 l, 500 l, 1 000 l, 2 000 l und 3 000 l.
| Vakuumbehälter — 100 bis 3 000 l | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bestellnummer | Volumen | Unterdruck | Ø × Höhe | Bodenfreiheit A | Höhe der Anschlüsse B / C | Gewicht | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| VVP100-V | 100 l | −1 bar | Ø 370 × 1 213 mm | 180 mm | 355 / 1 055 mm | 40 kg | 2" | 3/4" | – | 3/8" | 3/8" | – | 3/4" | – |
| VVP270-V | 270 l | −1 bar | Ø 500 × 1 648 mm | 170 mm | 599 / 1 304 mm | 101 kg | 2" | 1" | 1" | – | 3/8" | 1" | – | – |
| VVP500-V | 500 l | −1 bar | Ø 600 × 2 050 mm | 155 mm | 785 / 1 665 mm | 145 kg | 2" | 2" | 2" | – | 3/8" | 2" | 2" | – |
| VVP1000-V | 1 000 l | −1 bar | Ø 800 × 2 350 mm | 145 mm | 760 / 1 700 mm | 245 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" | – |
| VVP2000-V | 2 000 l | −1 bar | Ø 1 100 × 2 490 mm | 200 mm | 770 / 1 970 mm | 450 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | – |
| VVP3000-V | 3 000 l | −1 bar | Ø 1 200 × 2 990 mm | 140 mm | 830 / 2 250 mm, D 1 540 mm | 630 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 2" |

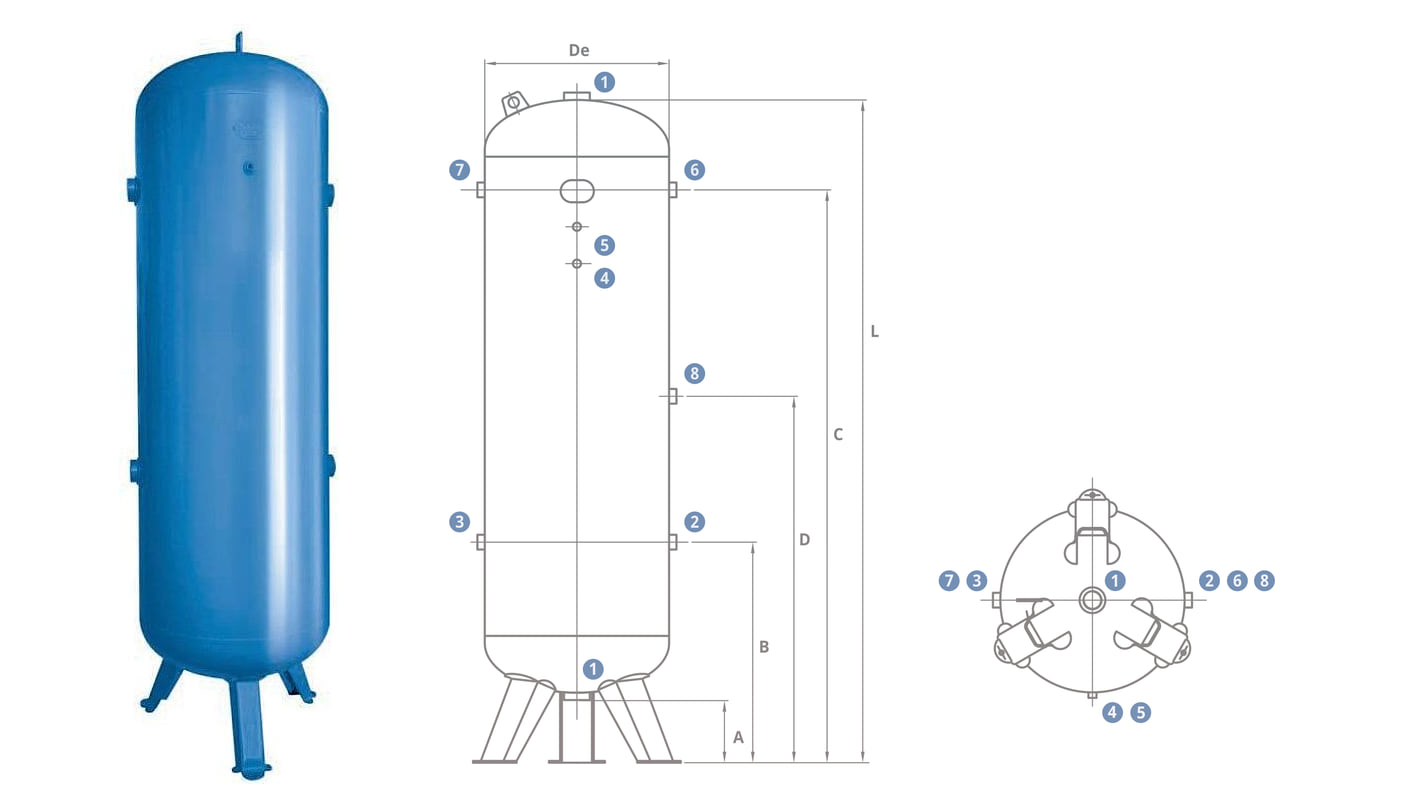

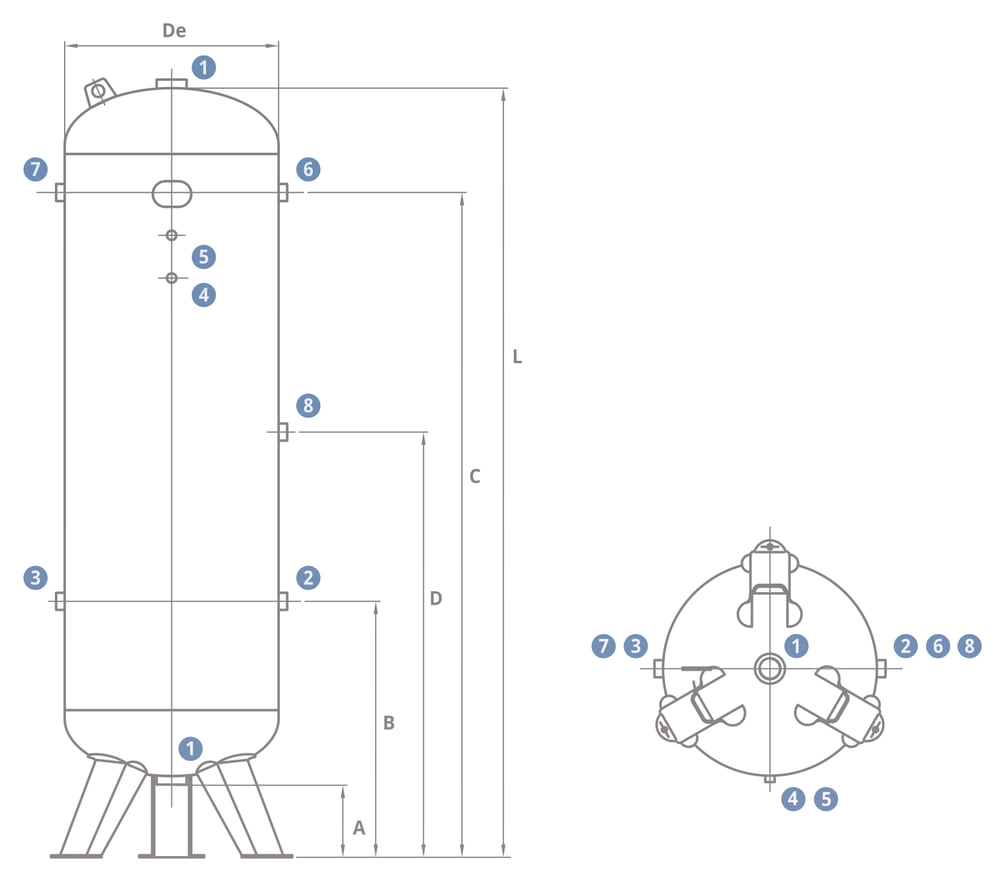

Die Nummern der Anschlüsse entsprechen der Zeichnung; ein Strich bedeutet, dass der Behälter in dieser Größe den Anschluss nicht hat. Die Bodenfreiheit A wird vom Fußboden bis zum unteren Anschluss gemessen, B ist die Höhe der Anschlüsse 2 und 3, C die der Anschlüsse 6 und 7 und D die des Anschlusses 8, den nur der 3000-Liter-Behälter hat.
#showmore#
Einsatzbereiche
- Vakuumvorrat an der Vakuumpumpe. Der Behälter gleicht den Unterschied zwischen der Saugleistung der Vakuumpumpe und dem momentanen Verbrauch aus, sodass die Pumpe nicht bei jeder Änderung schalten muss.
- Vakuumspannen und Handhabung. Saugnäpfe, Spanntische und Manipulatoren brauchen einen konstanten Unterdruck. Der Vorrat im Behälter hält ihn auch bei einer kurzen Verbrauchsspitze aufrecht.
- Produktionsprozesse unterhalb des Atmosphärendrucks. Wo Vorgänge ohne Einwirkung von Luft ablaufen müssen, hält der Behälter den nötigen Unterdruck für den gesamten Vakuumkreis.
- Luft oder Stickstoff. In den Behälter gehören Luft oder Stickstoff, also Fluide der Gruppe 2.
Der Behälter ist nur für Unterdruck bestimmt. Setzen Sie ihn keinem Überdruck aus; für Druckluft sind Standard-Druckluftbehälter bestimmt.
Was Sie zum Behälter zusätzlich brauchen
Die Behälter werden ohne Armaturen geliefert. Zu einem Vakuumsystem gehören eine Vakuumpumpe, ein Filter, ein Vakuumschalter, Absperrhähne und Schläuche, die für Unterdruck bestimmt sind.
Vakuumpumpe
Die Vakuumquelle für das gesamte System. Ejektoren und Vakuumpumpen finden Sie bei den Vakuumpumpen und Vakuumerzeugern.
Vakuumfilter
Er schützt die Vakuumpumpe vor Staub und Schmutz aus dem abgesaugten Raum. Eine Auswahl finden Sie bei den Vakuumfiltern.
Vakuumschalter
Er überwacht den Unterdruck im Behälter und schaltet beim eingestellten Grenzwert. Elektronische Ausgänge zur Steuerung der Vakuumpumpe hat der digitale Schalter RL6 für Vakuum und Druck, ein pneumatisches Signal liefert der Vakuumschalter AVS.
Schläuche und Hähne
Für Unterdruck eignen sich verstärkte Vakuumschläuche, vom Leitungsnetz trennen Sie den Behälter mit einem Kugelhahn.
Transport und Aufstellung

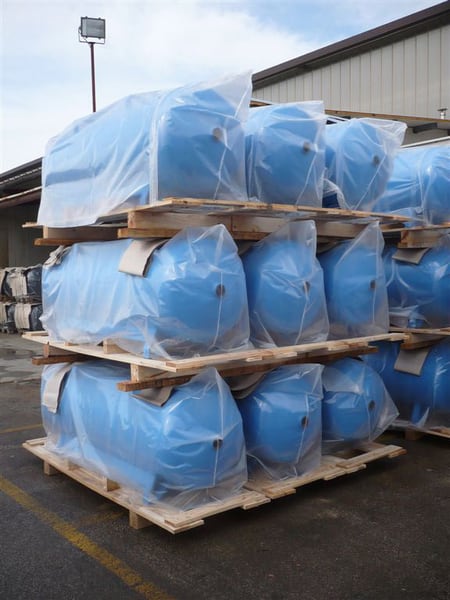

Die Behälter wiegen 40 bis 630 kg und werden liegend transportiert. Vor Ort werden sie aufgerichtet, die größeren mit einem Gabelstapler oder mit einem Kran an der Transportöse am oberen Boden. Die Transportmaße jeder Größe finden Sie auf der jeweiligen Produktseite.
Der Behälter steht auf drei Beinen und braucht einen ebenen, festen Fußboden. Die Betriebstemperatur beträgt −10 bis +120 °C.
Unterlagen
Jeder Behälter hat ein Typenschild mit Hersteller, Seriennummer, Betriebsunterdruck und Betriebstemperatur.
Die Behälter werden nach der Norm EN 286-1 gefertigt, und jeder wird vom Hersteller geprüft. Die europäischen Richtlinien für Druckgeräte und für einfache Druckbehälter gelten erst für einen Überdruck über 0,5 bar. Behälter für Vakuum fallen nicht darunter und haben deshalb weder eine CE-Kennzeichnung noch eine Konformitätserklärung.
Wie die Behälter hergestellt werden

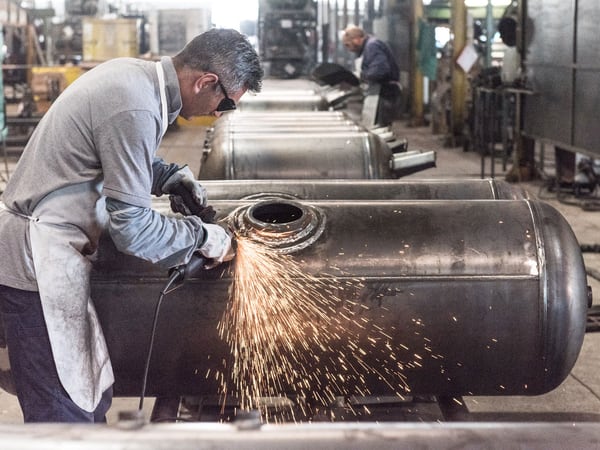

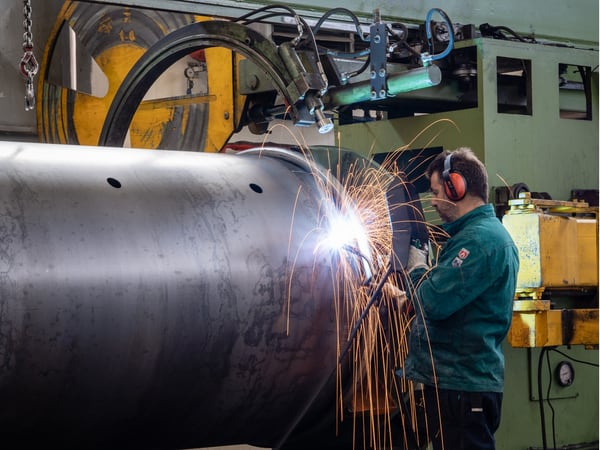

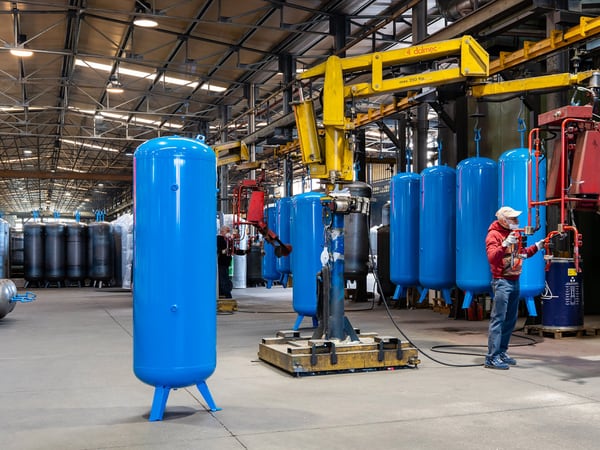

Die Behälter fertigt die italienische Baglioni-Gruppe aus Kohlenstoffstahl. Der Mantel wird aus Blech gerollt, die Nähte schweißt ein Automat im Unterpulververfahren; Beine und Stutzen werden separat angeschweißt. Jeder Behälter wird vom Hersteller geprüft und erhält eine blaue Pulverbeschichtung im Farbton RAL 5015 mit 80 bis 120 µm Schichtdicke.
Für Druckluft bestimmt sind die Druckbehälter von 100 bis 720 l und die Druckbehälter von 1 000 bis 3 000 l. Das gesamte Angebot zeigt die Übersicht der Druckbehälter.
Ventilek rät
Für Vakuum nur einen Vakuumbehälter. Ein Standard-Druckluftbehälter ist für Überdruck bestimmt. In ein Vakuumsystem gehört ein Behälter, der für Unterdruck bestimmt ist.
- Was bedeutet ein Unterdruck von −1 bar?
- Einen Druck, der 1 bar unter dem Atmosphärendruck liegt, also praktisch ein vollständiges Vakuum. Für einen solchen Unterdruck sind die Behälter bestimmt.
- Kann ich den Behälter auch für Druckluft verwenden?
- Nein, er ist für Unterdruck bestimmt. Für Druckluft wählen Sie einen Standard-Druckluftbehälter gleichen Volumens.
- Nach welcher Norm werden die Behälter gefertigt?
- Nach der Norm EN 286-1. Jeder Behälter wird vom Hersteller geprüft und mit einem Typenschild geliefert.
- Warum hat der Behälter keine CE-Kennzeichnung?
- Die europäischen Richtlinien für Druckbehälter gelten erst für einen Überdruck über 0,5 bar. Behälter für Vakuum fallen nicht darunter und tragen deshalb keine CE-Kennzeichnung. Geprüft werden sie vom Hersteller.
- Welche Unterlagen erhalte ich mit dem Behälter?
- Der Behälter hat ein Typenschild mit Hersteller, Seriennummer, Betriebsunterdruck und Betriebstemperatur.
- In welchem Bereich liegt die Betriebstemperatur?
- Von −10 bis +120 °C.
- Welches Medium gehört in den Behälter?
- Luft oder Stickstoff.
- Hat der Behälter eine Besichtigungsöffnung?
- Nein, alle Anschlüsse sind Gewindeanschlüsse.
- Wie wird der Behälter transportiert und aufgestellt?
- Er wird liegend transportiert. Den 100-Liter-Behälter tragen zwei Personen, größere werden mit einem Gabelstapler oder Kran aufgerichtet, und alle stehen auf drei Beinen.
Hergestellt nach der Norm EN 286-1, ohne CE-Kennzeichnung; jeder Behälter wird vom Hersteller geprüft. Medium: Luft oder Stickstoff. Betriebsunterdruck −1 bar, Betriebstemperatur −10 bis +120 °C.
