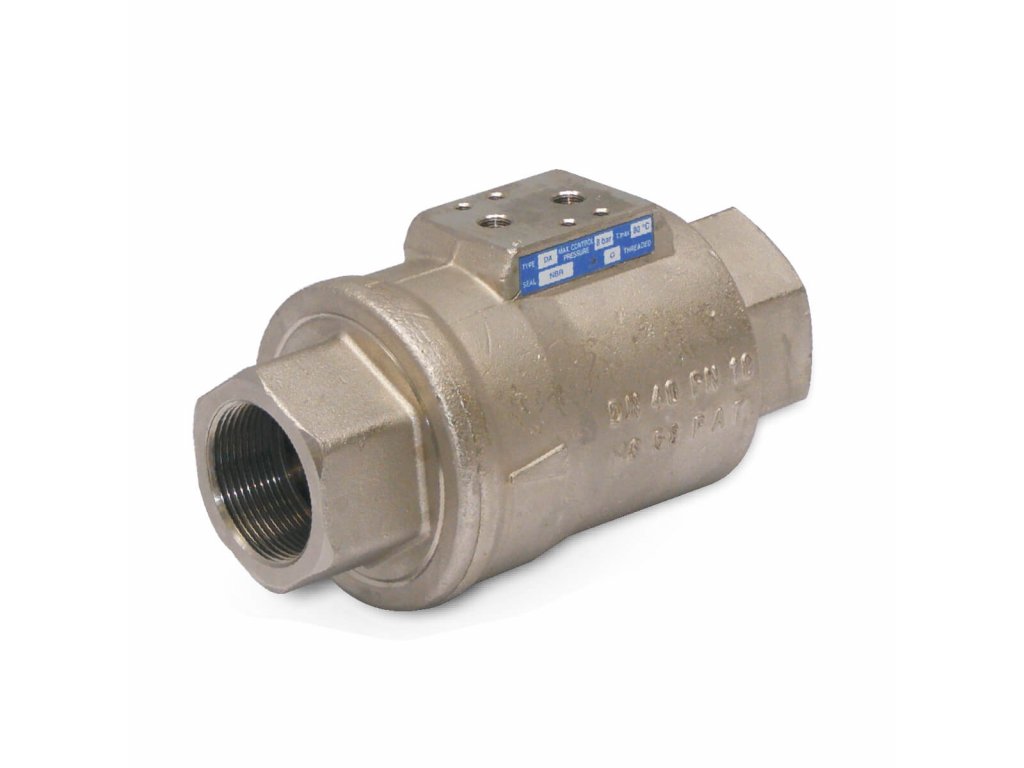

Dvojčinné pneumatické ventily VIP - 2"

Kód: VIPD-20
12 971 Kč –99 %
Dvojčinné pneumatické ventily VIP - 2"
12 971 Kč –99 % 1 Kč / ks 1 Kč bez DPH
do 14 dnů
Můžeme doručit do:
23.4.2024
Dvojčinné axiální pneumatické ventily VIP se závitem G2", světlost DN 50. Připojení prostřednictvím vnitřních závitů dle normy DIN2999. Vyrobeno z mosazi s těsněním NBR pro teploty až +80°C.

Detailní informace

Detailní popis produktu

Axiální ventil dvoučinný VIPD G2"

  • přípojný závit G2"
  • světlost DN 10
  • pracovní tlak 10 bar
  • teplota do +80°C
  • materiál mosaz
  • těsnění NBR

POPIS FUNKCE

Ventily VIP mají pohon zabudován v tělese ventilu. Pohyblivý píst je poháněn vzduchem. Píst dosedne do sedla pokud se pohybuje ve směru proudění media. Tím je průtok media zastaven. Sedlo je dokonale těsné. Tlak potřebný pro pohyb pístu je nezávislý na tlaku media. Výsledný ventil VIP tedy šetří místo a plný průtok zajišťuje minimální tlakovou ztrátu.

Uzavřený ventil

Při přivedení stlačeného vzduchu do díry A (díra B musí být odpouštěna) píst dosedne do sedla a ventil je uzavřen. V případě jednočinného NC provedení se píst dotýká sedla, pokud není do díry B přiveden stlačený vzduch. Uzavřený ventil axiální ventil

Přechodová fáze

Během přechodové fáze (na obrázku je přestavení do otevřené polohy dvojčinného provedení) je jedna ze dvou děr pod tlakem. Píst se pohybuje axiálně při měnícím se otevřeném a uzavřeném stavu. V případě jednočinného NC provedení pružina uzavírá a píst se pohybuje směrem k sedlu (pokud není ventil řízen). V případě jednočinného NO provedení pružina otevírá a píst se pohybuje směrem od sedla (pokud není ventil řízen). Cyklus otevření a uzavření ventilu trvá méně než sekundu. Přechodová fáze ventil axiální ventil

Otevřený ventil

Při přivedení tlaku vzduchu do díry B (díra A musí být odpouštěna) píst se pohybuje od sedla a ventil je otevřen. V případě jednočinného NO provedení je píst nejdále od sedla, pokud není do díry A přiveden ovládací tlak vzduchu. Otevřený ventil axiální ventil

Doplňkové parametry

Kategorie: Axiální ventily VIP jednočinné i dvočinné provedení
Tlak: 10 Bar
Připojení: Závit
Materiál tělo: mosaz
Světlost DN: 50
Teplota: do +80°C
Těsnění: NBR
Závity: 2"
