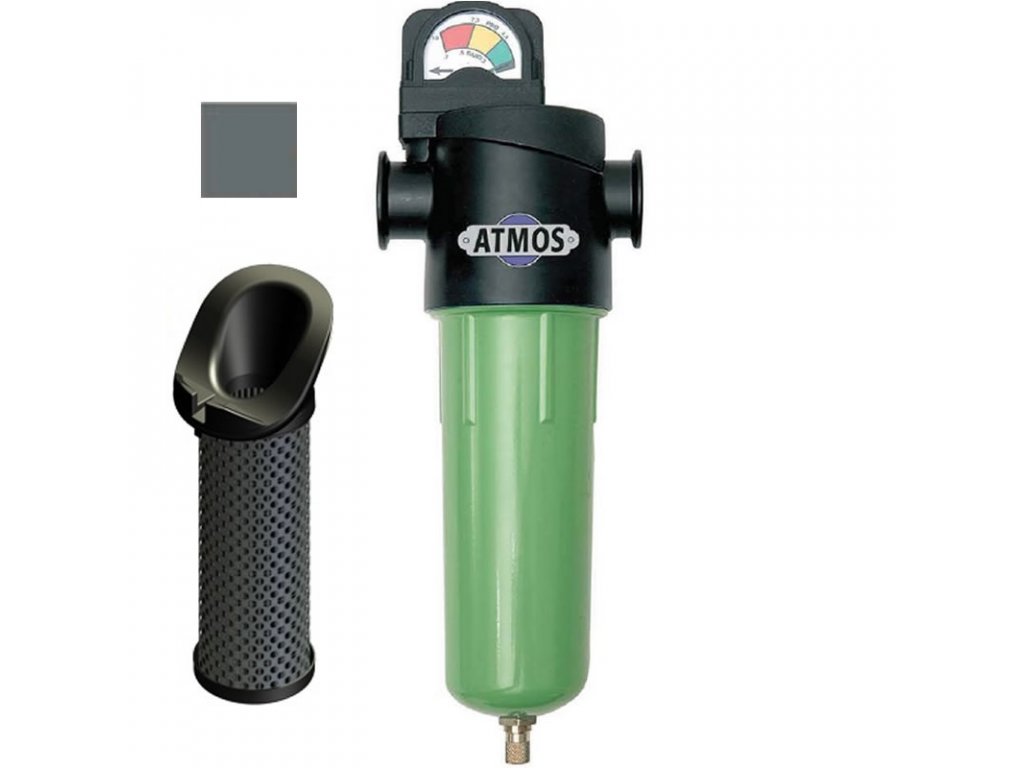

Filter s aktívnym uhlím Hankison F16-B-CF – G 3", 33 983 l/min olejové pary pod 0,004 mg/m³ · trieda 1-x-1 · 11 bar
Kód: F16-B-CF
Súvisiaci tovar
Podrobný popis
Filter s aktívnym uhlím Hankison NGF F16-B-CF odstráni olejové pary, zápach a príchute; zvyškový olej vo forme pár je pod 0,004 mg/m³. Má závit G 3", prietok 33 983 l/min (2 039 Nm³/h) pri 7 bar a pracovný tlak do 11 bar.
Patrí do radu filtrov Hankison NGF: teleso je pre všetkých päť stupňov rovnaké, stupeň určuje vložka s farebným viečkom.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 3" (vnútorný závit) |
| Prietok pri 7 bar | 33 983 l/min (2 039 Nm³/h) |
| Pracovný tlak | 11 bar |
| Teplota vzduchu na vstupe | +2 až +66 °C |
| Zachytí častice od | 0,01 µm |
| Zvyškový olej | < 0,004 mg/m³ (pary) |
| Trieda ISO 8573-1 | 1-x-1 |
| Účinnosť zachytenia častíc | 99,999+ % |
| Tlaková strata novej vložky (suchá / mokrá) | 70 mbar / – |
| Výmena vložky | po 1 000 prevádzkových hodinách, najneskôr po 12 mesiacoch |
| Farba viečka vložky | čierna |
| Náhradná vložka | CF-16 |
| Indikácia zanesenia | bez indikácie (aktívne uhlie sa mení podľa času) |
| Odpúšťanie kondenzátu | ručný ventil (guľový kohút) |
| Teleso | tlakovo liaty hliník, chromátovaný, prášková farba |
| Šírka A | 230,8 mm |
| Výška B | 817,1 mm |
| Od osi pripojenia k dolnej hrane C | 732,7 mm |
| Priestor pod filtrom D | 204 mm |
| Hmotnosť | 12,6 kg |
Teleso a rozmery
Teleso je z tlakovo liateho hliníka, chromátované a chránené práškovou farbou na báze polyesteru a epoxidu. Vstup a výstup majú tvar prírub s vnútorným závitom; nádobka má zvnútra rebrá, po ktorých kondenzát steká dole.
Rozmery podľa výrobcu: šírka A 230,8 mm, výška B 817,1 mm, od osi pripojenia k dolnej hrane C 732,7 mm a pod filtrom je potrebný voľný priestor D 204 mm, aby sa dala nádobka zložiť. Hmotnosť 12,6 kg.
Vo výbave
Filter sa dodáva s vložkou CF-16. Odpúšťanie kondenzátu ani indikáciu tlakovej straty nemá — na nádobke je ručný ventil (guľový kohút) a vložka sa mení podľa času.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa mení podľa korekčného faktora; tento filter pracuje do 11 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|
| Prietok (l/min) | 21 409 | 25 487 | 29 905 | 33 983 | 38 400 | 46 896 |
Kedy ho použiť
Hodí sa pre vzduch, ktorý prichádza do styku s potravinami a liečivami, a pre procesný a analytický vzduch. Neodstráni metán, oxid uhoľnatý, oxid uhličitý ani iné toxické plyny.
Kam ho zaradiť
Patrí vždy za mikrofilter HF alebo mikrofilter UF — kvapalný olej do aktívneho uhlia nesmie.
Vložka a údržba
Vložku CF-16 s aktívnym uhlím meňte podľa času: po 1 000 prevádzkových hodinách, najneskôr po 12 mesiacoch.
Filtračné médium
Vložka má patentovaný tvar Venturi-Wave, ktorým vzduch vstupuje do vložky bez vírenia, a hlboké skladané filtračné médium s veľkou plochou — vzduch ním prechádza s menšou tlakovou stratou.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa, náhradné vložky v príslušenstve NGF.
Dodatočné parametre
| Kategória: | Filtre stlačeného vzduchu s aktívnym uhlím Hankison NGF CF |
|---|---|
| Tlak: | 11 bar |
| Pripojenie: | 3" |
| Rozmery: | 230 × 817 mm |
| Certifikácia: | ISO 8573-1 (IUTA) |
| Vložka filtra: | CF-16 |
| Materiál: | Hliník |
| Odpúšťanie kondenzátu: | Ručné |
| Pracovná teplota: | +2 / +66 °C |
| Prietok: | 33 983 l/min |
| Typ produktu: | Kompletný filter |
| Zvyškový olej: | <0,004 mg/m³ |
| Trieda kvality - oleje: | 1 |
| Trieda kvality - pevné nečistoty: | 1 |
| Stupeň filtrácie: | Aktívne uhlie |
| Typ pripojenia: | Vnútorný závit |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Hankison je americký výrobca sušičiek a filtrov stlačeného vzduchu s tradíciou od roku 1948. U nás nájdete jeho filtre NGF v piatich stupňoch filtrácie, náhradné vložky k nim a kondenzačné sušičky HDI.
Filtre NGF majú pre všetky stupne rovnaké teleso, líši sa len vložka — stupeň spoznáte podľa farby viečka. Stupne SF až UF majú vo výbave ukazovateľ tlakovej straty a odpúšťač kondenzátu. Sušičky HDI vysušia vzduch na tlakový rosný bod +3 °C.
Čistota podľa ISO 8573-1Filtre NGF a sušičky HDI
Filtre NGF — celý rad
Päť stupňov v jednom telese. Stupne sa radia za sebou od hrubého k jemnému a každý chráni ten ďalší.
- 14 veľkostí, G 1/4″ až 3″
- prietok 566 až 42 483 l/min
- do 16 bar, F13 až F17 do 11 bar
Základný filter SF
Na začiatok filtrácie, kde je veľa vody. Odlučovač kvapaliny a filter 3 µm odlúči viac ako 99 % kvapalného kondenzátu.
- zvyškový olej pod 5 mg/m³
- znesie až 25 g kvapaliny na m³ vzduchu
- viečko vložky oranžové
Prachový filter a predfilter PF
Pred mikrofilter aj za adsorpčnú sušičku. Dvojitá hĺbková vrstva zachytí častice od 1 µm s účinnosťou 99,999 %.
- zvyškový olej pod 2 mg/m³
- chráni vložky mikrofiltrov HF a UF
- viečko vložky biele
Mikrofilter HF
Vzduch bez olejového aerosólu. Koalescenčný filter zachytí častice od 0,01 µm a odlúči viac ako 99,9 % oleja.
- zvyškový olej pod 0,01 mg/m³
- trieda 1-x-1 podľa ISO 8573-1
- viečko vložky zelené
Veľmi jemný mikrofilter UF
Na lakovanie a citlivé prístroje. Rovnaká jemnosť 0,01 µm ako HF, ale desaťkrát menej oleja vo vzduchu.
- zvyškový olej pod 0,001 mg/m³
- pred neho patrí prachový filter PF
- viečko vložky žlté
Filter s aktívnym uhlím CF
Olejové pary, zápach a pachuť. Dve vrstvy aktívneho uhlia pre vzduch, ktorý príde do styku s potravinami alebo liečivami.
- olejové pary pod 0,004 mg/m³
- vždy za mikrofilter HF alebo UF
- vložka sa mení po 1 000 hodinách
Náhradné vložky NGF
Pre všetkých päť stupňov a 14 veľkostí. Kód vložky tvorí stupeň a veľkosť filtra, napríklad HF-06 pre filter F06-B-HF.
- výmena pri tlakovej strate 400 mbar
- najneskôr po 12 mesiacoch
- stupeň spoznáte podľa farby viečka
Kondenzačné sušičky HDI
Suchý vzduch s rosným bodom +3 °C. Patentovaný hliníkový výmenník chladí vzduch v dvoch stupňoch a šetrí energiu.
- 17 veľkostí, 200 až 21 667 l/min
- pracovný tlak do 16 bar
- do HDI-600 na 230 V, väčšie na 400 V
Neviete, akú veľkú sušičku zvoliť? Kalkulačka v kategórii sušičiek ju vyberie podľa použitia, výkonu kompresora, tlaku a teplôt.
Vybrať sušičkuFiltre a sušičky Hankison vedľa seba
| Čo ktorý výrobok zo vzduchu odstráni | ||||
|---|---|---|---|---|
| Výrobok | Čo odstráni | Jemnosť / rosný bod | Zvyškový olej | Trieda ISO 8573-1 |
| Základný filter SF | kvapalnú vodu a pevné častice | 3 µm | pod 5 mg/m³ | 3-x-4 |
| Prachový filter PF | pevné častice a kvapalinu | 1 µm | pod 2 mg/m³ | 2-x-4 |
| Mikrofilter HF | olejový aerosól a jemné častice | 0,01 µm | pod 0,01 mg/m³ | 1-x-1 |
| Veľmi jemný mikrofilter UF | olejový aerosól a jemné častice | 0,01 µm | pod 0,001 mg/m³ | 1-x-1 |
| Filter s aktívnym uhlím CF | olejové pary, zápach a pachuť | 0,01 µm | pod 0,004 mg/m³ (pary) | 1-x-1 |
| Sušička HDI | vodnú paru | rosný bod +3 °C | – | x-4-x |
Trieda ISO 8573-1 sa zapisuje ako pevné častice – voda – olej, x znamená, že výrobok túto zložku nerieši.
Ako zostaviť úpravu vzduchu
1. Predfilter pred sušičku
Pred kondenzačnú sušičku HDI patrí predfilter s jemnosťou 10 µm alebo jemnejší, výrobca ho predpisuje. Kde je v rozvode veľa vody, poslúži základný filter SF.
2. Sušička podľa kompresora
Sušička musí zvládnuť celý výkon kompresora. Vyberte veľkosť HDI, ktorej prietok je aspoň taký ako výkon kompresora.
3. Filtre za sušičku
Za kondenzačnú sušičku patrí prachový filter PF a mikrofilter HF, na lakovanie a citlivé prístroje veľmi jemný mikrofilter UF. Aktívne uhlie CF dajte až na koniec.
4. Vložky meniť včas
SF a PF po 6 000 prevádzkových hodinách, HF a UF po 3 000, CF po 1 000 — vždy najneskôr za 12 mesiacov, alebo skôr pri tlakovej strate 400 mbar.
Časté otázky
- Čím sa líši mikrofilter HF a UF?
- Oba zachytia častice od 0,01 µm. Veľmi jemný mikrofilter UF však nechá vo vzduchu desaťkrát menej oleja: pod 0,001 mg/m³ oproti 0,01 mg/m³ pri HF.
- Prečo patrí pred mikrofilter prachový filter PF?
- Prachový filter PF zachytí pevné častice a kvapalinu skôr, než sa dostanú do jemnej vložky mikrofiltra. Vložka mikrofiltra HF alebo UF potom vydrží dlhšie.
- Ako spoznám stupeň vložky?
- Podľa farby viečka: oranžová SF, biela PF, zelená HF, žltá UF a čierna CF. Každá veľkosť filtra má vlastnú vložku, kód vložky končí číslom veľkosti.
- Odstráni filter NGF aj vlhkosť?
- Nie. Filtre zachytia len vodu, ktorá už skondenzovala. Vodnú paru odstráni až sušička — kondenzačná sušička HDI vysuší vzduch na tlakový rosný bod +3 °C.
- Hodí sa sušička HDI do nevykurovanej haly?
- Len tam, kde teplota neklesá pod nulu. Rosný bod +3 °C znamená, že voda neskondenzuje, kým teplota neklesne pod +3 °C. Pre rozvody v mraze je potrebná adsorpčná sušička s rosným bodom pod 0 °C.
