Úvod do systému AC 40-8
Hliníkové profily řady AC 40-8 představují díky svým modulovým rozměrům jedny z nejrozšířenějších konstrukčních profilů na trhu. Tato řada vychází z jednotného základního průřezu 40×40 mm, od kterého jsou odvozeny všechny ostatní velikosti profilů v sérii. Charakteristickým znakem systému AC 40-8 je jednotná drážka šířky 8 mm stejného tvaru po celém obvodu profilů, která umožňuje snadnou kombinovatelnost jednotlivých profilů navzájem i kompatibilitu se všemi spojovacími prvky systému. Díky tomu lze profily AC 40-8 libovolně propojovat a doplňovat příslušenstvím bez nutnosti úprav – systém je plně modulární. Tato kategorie spadá do hlavní sekce Hliníkové profily a příslušenství, která zahrnuje kompletní sortiment hliníkových konstrukčních systémů ALUSIC.
Klíčové vlastnosti profilů AC 40-8
- Drážka 8 mm a kompatibilita: Všechny profily AC 40-8 jsou opatřeny standardizovanou T-drážkou o šířce 8 mm. Tvar drážky je shodný napříč celou sérií, což zaručuje plnou kompatibilitu se spojovacím materiálem (šrouby, matice, úhelníky apod.) a snadné napojení profilů mezi sebou. Do drážky 8 mm lze upevňovat také panely, výplně či příslušenství, přičemž typicky se používají spojovací prvky pro šroub M8 k zajištění pevného spoje.
- Modulární rozměry: Základním modulem je průřez 40×40 mm. Na jeho základě jsou k dispozici profily s násobnými rozměry (např. 40×80, 40×120, 80×80 mm atd.). Tyto modulární velikosti umožňují vytvářet konstrukce různých tvarů a rozměrů, přičemž profily do sebe rozměrově zapadají a lze je kombinovat v rámci jedné sestavy.
- Lehké vs. těžké provedení: Profily AC 40-8 se vyrábějí ve dvou variantách tloušťky stěny – lehké (standardní) a těžké. Obě varianty mají shodný vnější průřez a rozměry, liší se však hmotností a nosností. Těžké profily obsahují více materiálu (silnější stěny), což zvyšuje jejich odolnost, dovoluje vyšší zatížení a zároveň snižuje průhyb při dynamickém namáhání.
- Materiál a povrchová úprava: Profily jsou vyráběny z kvalitní hliníkové slitiny EN AW 6060-T5 s eloxovaným povrchem. Eloxování vytváří ochrannou vrstvu o tloušťce >12 µm, která zvyšuje odolnost proti korozi i mechanickému opotřebení. Splňují přesnost dle normy EN 12020-2.
- Univerzálnost a variabilita: Většina profilů má drážky na všech stranách, což umožňuje uchycení komponent v libovolném směru. Existují však i varianty s hladkými stranami, které snižují usazování nečistot a zlepšují vzhled.
Typické využití a aplikace v průmyslu
Díky robustnosti a univerzálnímu návrhu nacházejí profily AC 40-8 velmi široké uplatnění. Nejčastěji se používají pro:
- Pracovní stoly a montážní pracoviště: Pevné rámy pro ergonomická pracoviště s možností instalace polic a držáků.
- Ochranné oplocení a kryty strojů: Bezpečnostní ohrady, dvířka a kryty strojních zařízení.
- Rámy dopravníků a linek: Ideální pro stavbu rámů dopravníkových systémů a manipulačních jednotek.
- Strojní základny a konstrukce zařízení: Nosné rámy pro 3D tiskárny, CNC stroje nebo robotická pracoviště.
- Univerzální konstrukce a přípravky: Vozíky, regály či stojany fungující jako stavebnice bez nutnosti svařování.
Dostupné rozměry profilů v nabídce
Série AC 40-8 zahrnuje několik základních průřezů (všechny s drážkou 8 mm):

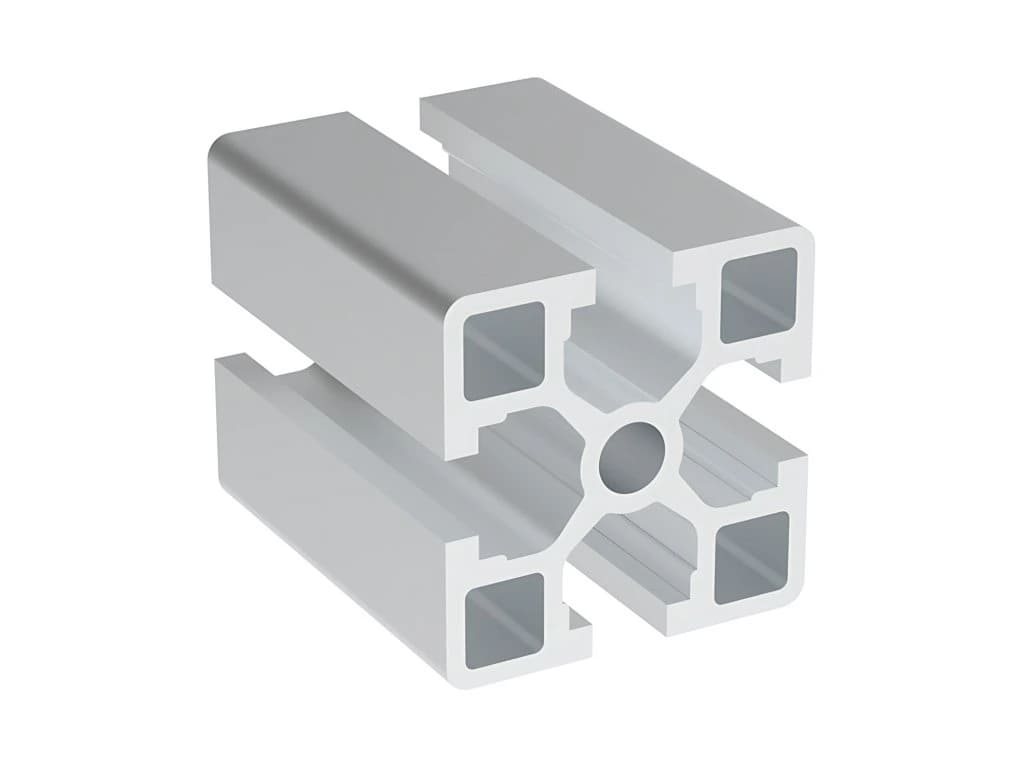

- Profil 40×40 mm: Nejuniverzálnější čtvercový profil. Varianta standardní (lehčí, cca 1,37 kg/m) a těžká se silnější stěnou.
- Profil 40×80 mm: Obdélníkový profil, velmi pevný ve směru delší strany. Vhodný pro dopravníky a rámy strojů.
- Profil 40×120 mm: Určen pro extrémní zatížení ve směru 120mm strany nebo pro dlouhá rozpětí.
- Profil 80×80 mm: Čtvercový profil s vysokou tuhostí ve všech směrech, ideální pro portálové rámy.
- Profil 80×120 mm: Velmi robustní profil pro rámy nejnáročnějších strojů a linek.
Profily jsou standardně v délkách cca 6 m. Nabízíme přesné dělení profilů na míru dle vašich požadavků, včetně veškerého příslušenství jako jsou záslepky a spojovací prvky.
Výhody pro zákazníky
- Modularita a flexibilita: Systém funguje jako stavebnice, kterou lze kdykoliv upravit nebo demontovat bez poškození dílů.
- Snadná a rychlá montáž: Není potřeba svařování. Stačí běžné nářadí a mechanické spojovací prvky.
- Vysoká kompatibilita: Plná kompatibilita v rámci systému ALUSIC a standardizované 8mm drážky.
- Pevnost a nízká hmotnost: Výborný poměr pevnosti k hmotnosti oproti ocelovým konstrukcím.
- Profesionální vzhled: Eloxovaný povrch je estetický, odolný proti korozi a poškrábání.
Řazení produktů
Výpis produktů
Čtvercová matice s pružinou do drážek AC 40-8, AC 45-8 se závitem M4 z pozinkované oceli
Čtvercová matice s pružinou do drážek AC 40-8, AC 45-8 se závitem M8 z pozinkované oceli
Čtvercová matice s pružinou do drážek AC 40-8, AC 45-8 se závitem M5 z pozinkované oceli
Čtvercová matice s pružinou do drážek AC 40-8, AC 45-8 se závitem M6 z pozinkované oceli
Čtvercová matice do drážek AC 40-8, AC 45-8 se závitem M6 z pozinkované oceli
Univerzální úhelník s úhlem 90° a rozměry 28x27 pro spojování profilů z vnější strany pomocí šroubů M6x16. Provedení s vodicími jazýčky.
Hliníkový profil s modulovým rozměrem řezu 40x40 a se 4 drážkami tvaru AC 40-8. Standardní verze s hmotností 1,37 kg/m.
Šroub s válcovou hlavou M8x20 z pozinkované oceli
Obdélníková matice do drážek AC 40-8, AC 45-8 se závitem M8 z pozinkované oceli, délka 20 mm
Univerzální úhelník s úhlem 90° a rozměry 25x80 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Obdélníková matice do drážek AC 40-8, AC 45-8 se závitem M8 z pozinkované oceli, délka 40 mm
Čtvercová matice do drážek AC 40-8, AC 45-8 se závitem M8 z pozinkované oceli
Čtvercová podložka 13x13 s otvorem D = 8 mm.
Šroub s půlkulatou hlavou M8x20 z pozinkované oceli
Šroub s půlkulatou hlavou M5x12 z pozinkované oceli
Záslepka do otvoru 13 mm, z černého polyamidu.
Univerzální úhelník s úhlem 90° a rozměry 18x40 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Šroub s válcovou hlavou M6x20 z pozinkované oceli
Šroub s válcovou hlavou M8x16 z pozinkované oceli
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 4 mm do drážek se šířkou 8 mm.
Šroub s půlkulatou hlavou M6x16 z pozinkované oceli
Blok pro fixaci panelů s tloušťkou 1 až 8 mm.
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 1 mm do drážek se šířkou 8 mm.
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 4 mm do drážek se šířkou 8 mm.
Univerzální úhelník s úhlem 90° a rozměry 38x38 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Krátká matice M5 do drážek AC 40-8, AC 45-8, s vedením.
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 3 mm do drážek sérií AC 40-8, AC 45-8 a IM 40-8 nebo s tloušťkou 5 mm do drážek sérií BH 40-10, BH 45-10 a BH...
Krátká matice M4 do drážek AC 40-8, AC 45-8, s vedením.
Těsnění z PVC do drážky profilu pro připevnění panelů s tloušťkou 4 mm do drážek se šířkou 6 mm nebo a s tloušťkou 6 mm do profilů s drážkou 8 mm.
Šroub s válcovou hlavou M5x20 z pozinkované oceli
Univerzální úhelník s úhlem 90° a rozměry 25x40 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Čtyřhranný podstavec pro montáž na profily s řezem 40x40.
Šroub s válcovou hlavou M6x12 z pozinkované oceli
Hliníkový profil s modulovým rozměrem řezu 40x40 a se 4 drážkami tvaru AC 40-8. Těžká verze s hmotností 1,62 kg/m.
Spojka s maticí pro kolmé spojování profilů série AC 40-8 a AC 45-8. Seznam hliníkových profilů kompatibilních s kolmou spojkou 084.312.013 naleznete na záložce Kompatibilita s...
Šroub s válcovou hlavou M8x50 z pozinkované oceli
Čtvercová matice s pružinou do drážek AC 40-8, AC 45-8 se závitem M8 z nerezové oceli
Šroub s válcovou hlavou M8x30 z pozinkované oceli
Šroub s válcovou hlavou M5x16 z pozinkované oceli
