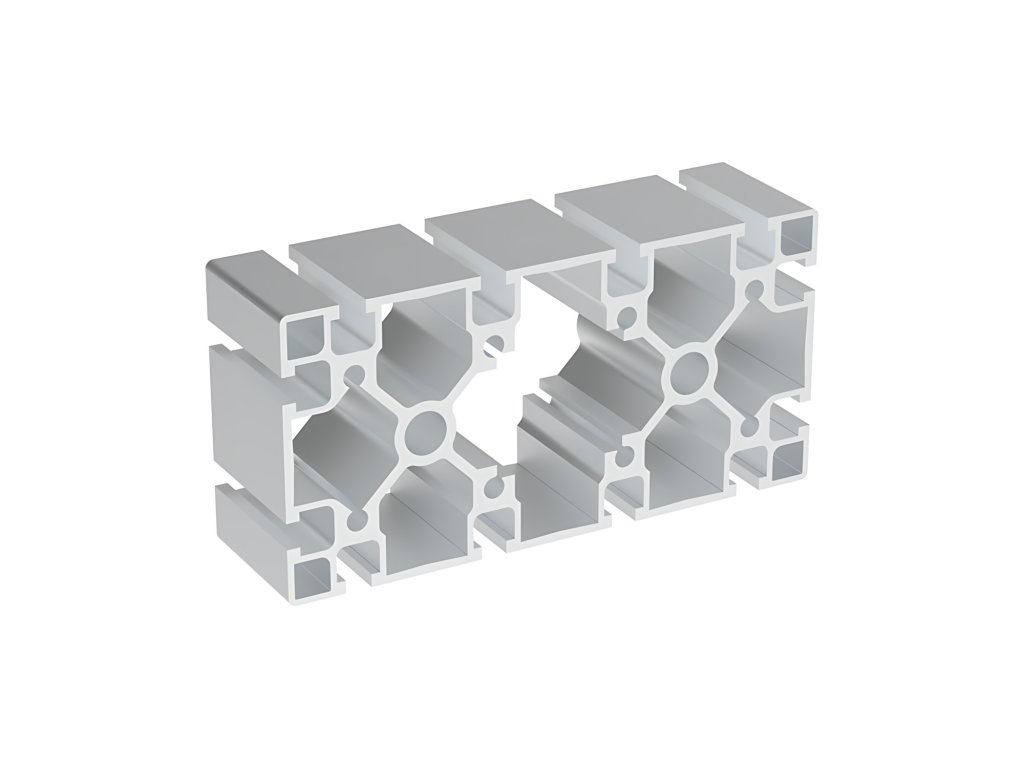

Profil aluminiowy AC 45-8, 90x180, lekki
Kod: 084.101.026
Opis szczegółowy produktu
Bardzo wytrzymały profil aluminiowy o przekroju prostokątnym, przeznaczony do tworzenia konstrukcji o wyjątkowo wysokim obciążeniu w kierunku dłuższej strony.
Uniwersalne możliwości podłączenia dzięki 12 rowkom na wszystkich stronach profilu i 10 otworom w przekroju profilu.
Wykonany ze stopu aluminium EN AW 6060 T5, warstwa anodowa powyżej 12 mikronów, tolerancja zgodna z normą EN 12020-2.
Możliwość dostawy w dużych opakowaniach - mały pakiet 1 pręt, duży pakiet 12 prętów.
Kompatybilność
Ten produkt może zastąpić następujące produkty dostępne na rynku:
| Kod | Nr kat. | Uwagi |
|---|---|---|
| ALU | 109095 | bez głównych otworów środkowych; masa 11,03 kg/m |
| DRE | 01.90180.P12A / BPRDD0000215 | masa 10,38 kg/m |
Uwaga: oferowany przez nas produkt alternatywny może mieć odchylenia techniczne w porównaniu z oryginalnym produktem. W celu wyjaśnienia różnic prosimy o kontakt.
Łączenie profili
Wybór mocowania między różnymi profilami jest bardzo ważny w każdej strukturze montażowej. Klient ma możliwość wyboru różnych rozwiązań w zależności od wymaganego czasu realizacji lub charakteru obciążenia czy nośności.
1. Łączenie za pomocą śrub w rowku
Jest to najprostszy i najszybszy sposób montażu. Ten system łączenia gwarantuje dobrą prostopadłość między dwiema powierzchniami (w zależności od przekroju profili) i dobrą odporność wzajemnego połączenia w kierunku poprzecznym do rowka.
2. Łączenie za pomocą śruby przelotowej z zewnętrznej strony profilu
Jest to najmocniejszy sposób łączenia, odporny na wzajemny ruch między dwoma profilami. Ten sposób łączenia zapewnia lepszą prostopadłość połączenia (co jednak w dużym stopniu zależy od staranności cięcia). Ten system uniemożliwia ruch części w przypadku zgubienia śruby. Wywiercenie otworu można wykonać wiertłem pistoletowym o dwóch średnicach.
3. Łączenie za pomocą łącznika lub kątowników
Ten sposób łączenia jest zwykle stosowany tam, gdzie potrzebne są największe możliwości regulacji i łatwa instalacja. Specyfikacje techniczne wszystkich produktów znajdują się w szczegółach produktu danego akcesorium.
Gwinty profili
Do wykonania gwintu zaleca się przestrzeganie głębokości podanej w tabeli:
| Profil | Średnica śruby | Zalecana głębokość (mm) |
| rowek 6 | M6 | 15 |
| rowek 8 | M8 | 25 |
Maksymalne momenty dokręcania zalecane dla śrub stosowanych w systemie ALUSIC wynoszą:
| Profil | Średnica śruby | Maks. zalecany moment dokręcania (Nm) |
| rowek 6 | M6 | 10 |
| rowek 8 | M8 | 20 |
Kompatybilne akcesoria do wszystkich typów łączenia paneli można znaleźć w zakładce produkty powiązane
Parametry dodatkowe
| Kategoria: | Profile aluminiowe AC 90x180 |
|---|---|
| Gwarancja: | 2 lata |
| Cięcie profilu: | 90×180 |
| Masa (kg/m): | 8,89 |
| Seria: | AC 45-8 |
| Materiał: | anodowane aluminium |
| Kolor: | naturalny |
| Długość profilu (mm): | 6 040 |
| Moment bezwładności lx (cm⁴): | 294,80 |
| Moment bezwładności ly (cm⁴): | 1102,00 |
| Moment przekrojowy wx (cm³): | 65,51 |
| Moment przekroju wy (cm³): | 122,45 |
| Obszar cięcia (mm²): | 3 677 |
| Minimalna długość (mm): | 30 |
| Maksymalna długość (mm): | 6 000 |
| Řez: | REZ-B |
| Řez link: | /rez-profilu-b/ |
