Nasadka TRCU - trzpień 1/2" 100 / 18 mm
Kod: TRCU-100
Produkty powiązane
Opis szczegółowy produktu

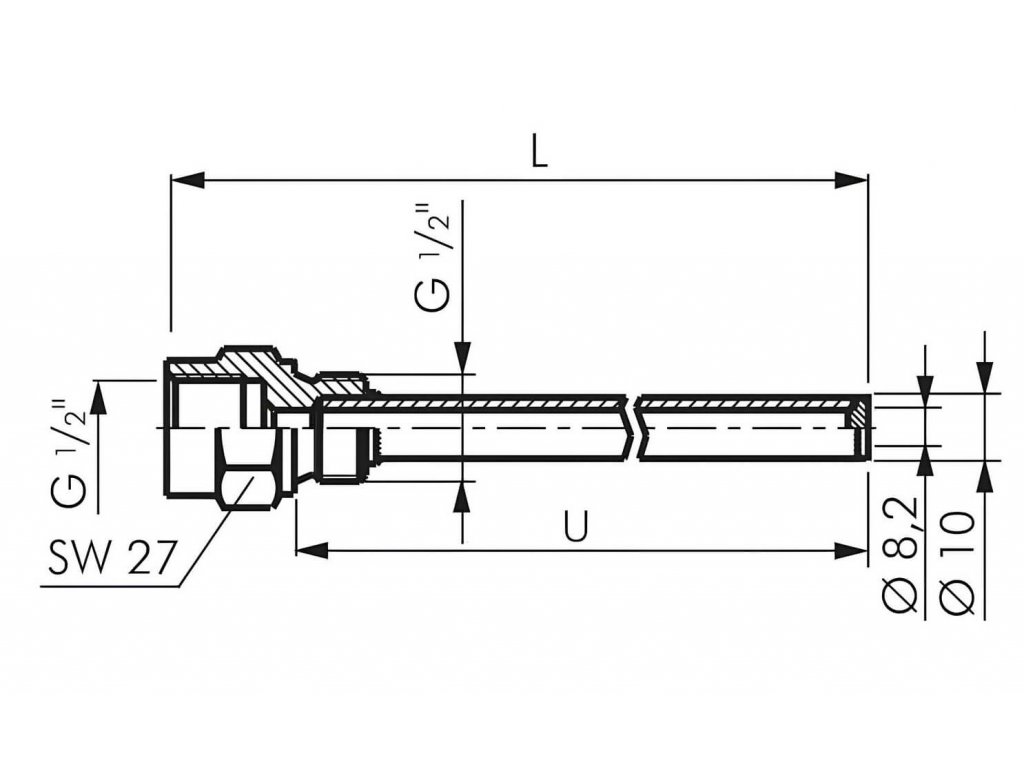

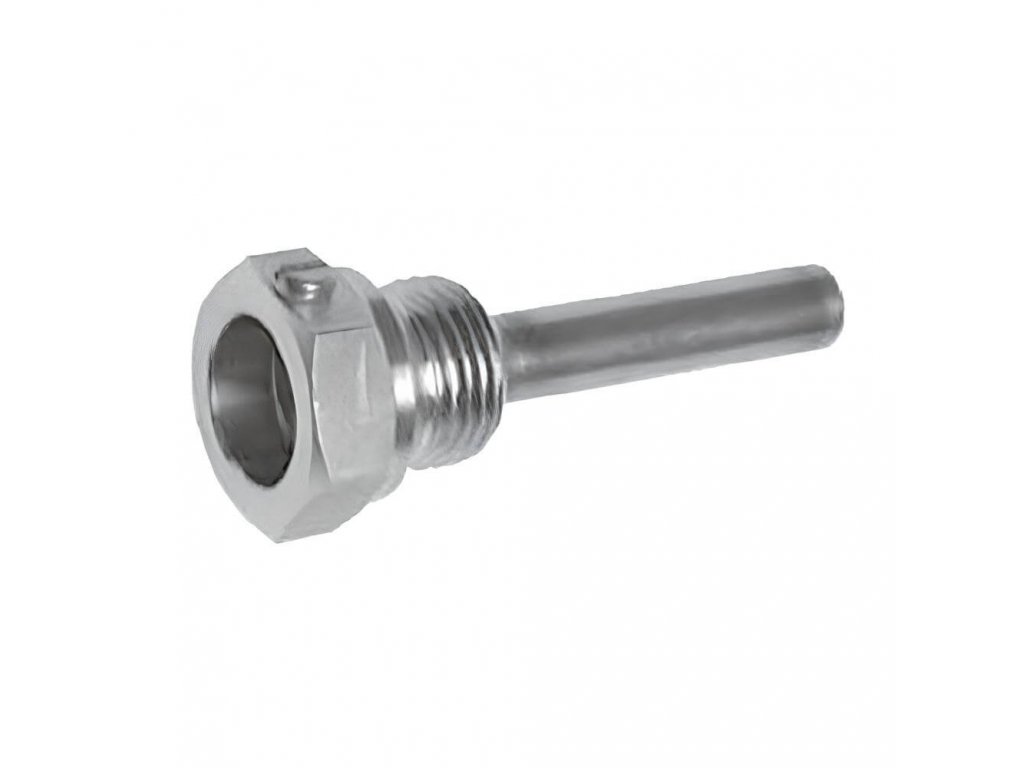

Miska termometryczna TRCU - 100 mm - 1/2"
- Stalowe zlewozmywaki ze śrubą mocującą i zewnętrznym gwintem rurowym
- Służy jako osłona trzpienia termometru i jako element łączący, przeznaczony do termometrów WIKA serii TW i TST
- Maksymalne ciśnienie medium pomiarowego wynosi 25 atmosfer
Parametry dodatkowe
| Kategoria: | Studnie do termometrów WIKA |
|---|---|
| Wersja: | Studnia TR do termometrów |
| Ciśnienie: | 6 barów |
| Materiał: | Miedź |
| Medium: | Powietrze, Woda, Media nieagresywne |
| Gwint: | G 1/2" |
| Długość łodygi: | 100 mm |
| Średnica studni: | 18 mm |
| Średnica łodygi: | 8 mm |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
WIKA to niemiecka firma rodzinna z Klingenbergu nad Menem, gdzie ma siedzibę i główny zakład. Założyli ją w 1946 roku Alexander Wiegand i Philipp Kachel, a nazwa powstała z pierwszych dwóch liter ich nazwisk. Dziś grupa WIKA zatrudnia 11 000 pracowników, ma spółki zależne w ponad 50 krajach i mierzy ciśnienie, temperaturę, siłę, poziom i przepływ.
U nas znajdą Państwo manometry WIKA do sprężonego powietrza, wody i mediów agresywnych — nierdzewne, glicerynowe, wzmocnione, precyzyjne, tablicowe i do niskich ciśnień w mbar — a do tego termometry techniczne z osłonami i nierdzewne przetworniki ciśnienia z wyjściem 4–20 mA.
Niemiecka markaKtóry przyrząd WIKA wybrać
Manometry nierdzewne
Do mediów agresywnych i wymagających zakładów. Obudowa i układ pomiarowy ze stali nierdzewnej, dla chemii i przemysłu spożywczego.
- tarcza 63, 100 i 160 mm
- zakresy −1 do 1000 bar
- przyłącze dolne lub tylne
Manometry glicerynowe
Spokojna wskazówka także przy drganiach. Nierdzewne manometry wypełnione gliceryną wytrzymują drgania i uderzenia i są czytelne.
- tarcza 63, 100 i 160 mm
- zakresy −1 do 1000 bar
- także do mediów agresywnych
Manometry wzmocnione MR
Wytrzymałe wykonanie do mediów nieagresywnych. Stalowa obudowa, układ pomiarowy ze stopu miedzi i duża tarcza 100 mm.
- zakresy −1 do 1000 bar
- klasa dokładności 1,0
- przyłącze 1/2″ dolne lub tylne
Manometry precyzyjne MSF
Odchyłka najwyżej 0,6 %. Do dokładnych pomiarów w technice regulacji i w laboratorium.
- tarcza 160 mm
- zakresy −1 do 1600 bar
- medium do +60 °C
Manometry tablicowe
Do szaf sterowniczych, maszyn i linii. Z obejmą lub kołnierzem przednim, niektóre także z wypełnieniem glicerynowym.
- tarcza 40 do 100 mm
- przyłącze tylne 1/8″, 1/4″ lub 1/2″
- zakresy −1 do 1000 bar
Manometry niskociśnieniowe MK
Mierzą w milibarach. Do bardzo niskich ciśnień i podciśnień gazów i cieczy.
- zakresy −600 do 600 mbar
- tarcza 63 mm, gwint 1/4″
- medium do +80 °C
Termometry i osłony
Temperatura medium w rurociągu. Nierdzewne termometry TWSS i aluminiowe TWAL z przyłączem tylnym do osłony.
- tarcza 63, 100 i 160 mm
- zakresy −30 do +250 °C
- osłony ze stali nierdzewnej, stali i miedzi
Przetworniki ciśnienia DMU
Ciśnienie jako sygnał elektryczny. Nierdzewne przetworniki ciśnienia do systemów sterowania i automatyki.
- wyjście 4–20 mA, zasilanie 10–30 V DC
- zakresy −1 do 1000 bar
- IP65, gwint 1/4″ lub 1/2″
Szukają Państwo manometru cyfrowego, presostatu lub akcesoriów do manometrów? Wszystko do pomiaru ciśnienia i temperatury znajdą Państwo w jednej kategorii.
Urządzenia pomiaroweManometry WIKA obok siebie
| Typ, zastosowanie, materiał, tarcza, zakres i dokładność | |||||
|---|---|---|---|---|---|
| Typ | Zastosowanie | Materiał | Tarcza | Zakres | Klasa dokładności |
| Nierdzewny | media agresywne i nieagresywne | stal nierdzewna | 63, 100, 160 mm | −1 do 1000 bar | 1,0–1,6 |
| Glicerynowy nierdzewny | media agresywne, drgania | stal nierdzewna, wypełnienie glicerynowe | 63, 100, 160 mm | −1 do 1000 bar | 1,0–1,6 |
| Wzmocniony MR | powietrze i woda | stal, układ pomiarowy miedź | 100 mm | −1 do 1000 bar | 1,0 |
| Precyzyjny MSF | pomiary precyzyjne, medium do +60 °C | obudowa nierdzewna, układ pomiarowy miedź | 160 mm | −1 do 1600 bar | 0,6 |
| Tablicowy | powietrze i woda | stal, układ pomiarowy miedź | 40–100 mm | −1 do 1000 bar | 1,0–2,5 |
| Niskociśnieniowy MK | gazy i ciecze | obudowa nierdzewna, układ pomiarowy miedź | 63 mm | −600 do 600 mbar | 1,6 |
| Do gazów technicznych | tlen, acetylen, argon | stal, układ pomiarowy miedź | 63 mm | 0 do 400 bar | 2,5 |
Klasa dokładności to największa odchyłka w procentach zakresu skali. Mniejsze manometry mają zwykle wyższą klasę liczbowo.
Jak dobrać i zamontować manometr
1. Medium
Do powietrza i wody wystarczy manometr wzmocniony lub tablicowy. Do mediów agresywnych należy wybrać stal nierdzewną, do gazów technicznych manometr przeznaczony dla danego gazu.
2. Zakres
Ciśnienie robocze powinno leżeć mniej więcej w połowie do dwóch trzecich skali. Do bardzo niskich ciśnień w mbar służy seria MK.
3. Średnica i przyłącze
Większą tarczę łatwiej odczytać. Przyłącze dolne służy do montażu w rurociągu, tylne do tablicy. Manometry 63 mm mają zwykle gwint 1/4″, większe 1/2″.
4. Montaż
Manometr dokręcać kluczem za sześciokąt, nigdy za obudowę. Gwint walcowy G uszczelnić pierścieniem uszczelniającym.
Najczęstsze pytania
- Kiedy wybrać manometr glicerynowy?
- Gdy manometr drga lub działają na niego uderzenia, np. na maszynie lub przy pulsującym ciśnieniu. Gliceryna tłumi ruch wskazówki, dzięki czemu ciśnienie łatwo odczytać.
- Jaki zakres manometru wybrać?
- Zwykłe ciśnienie robocze powinno leżeć mniej więcej w połowie do dwóch trzecich skali. Do instalacji sprężonego powietrza do 8 bar pasuje więc manometr 0–10 lub 0–16 bar.
- Co oznacza klasa dokładności?
- Określa największą odchyłkę w procentach zakresu skali. Manometr 0–10 bar w klasie 1,0 może się mylić najwyżej o 0,1 bar, precyzyjny MSF w klasie 0,6 o 0,06 bar.
- Czy termometr potrzebuje osłony?
- Tak, termometr wsuwa się do osłony, która go chroni i uszczelnia w rurociągu. Do nierdzewnych termometrów TWSS osłonę typu A zamawia się osobno, aluminiowe TWAL mają ją w zestawie i nadają się do ciśnienia medium do 6 bar.
- Jaki manometr do tlenu lub acetylenu?
- Do gazów technicznych służą odtłuszczone manometry do tlenu i acetylenu oraz manometr do argonu, wszystkie z tarczą 63 mm. Zwykłego manometru nie należy stosować do tlenu.
- Do czego służy przetwornik ciśnienia?
- Zamienia ciśnienie na sygnał elektryczny 4–20 mA, który przetwarza system sterowania, regulator lub wyświetlacz. Sprawdza się tam, gdzie ciśnienie trzeba nadzorować lub rejestrować zdalnie.
