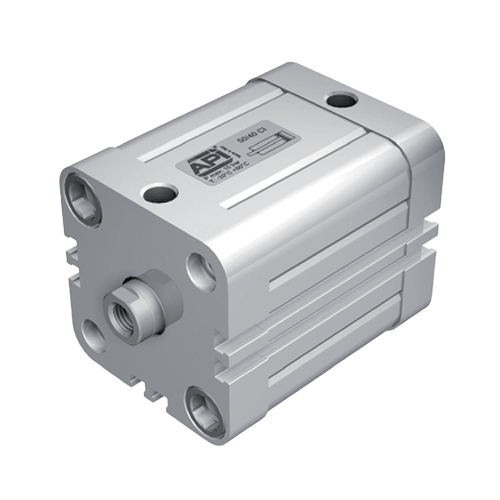

Kompaktní válce dle normy ISO 21287

cis-valce-automatizace-vzduch
  • rozměry válců dle ISO 21287
  • průměry 16 - 125 mm
  • provedení s profilem s drážkami pro přímou montáž snímačů polohy
  • dvoučinné i jednočinné provedení
  • válce jsou dodávány s pevným tlumením v koncových polohách

Jednočinné kompaktní válce CIS s vnitřním závitem a CIMS s vnějšími závity

vj vj Průměr
mm
Zdvihy
mm
Připojení
"
Závit pístnice Tlačná síla při 6 bar
N
Tlak
bar
CIS CIMS
20/...CIS 20/...CIMS 20 5, 10, 15, 20, 25 M5 M6 M8x1,25 170 2-10
25/...CIS 25/...CIMS 25 5, 10, 15, 20, 25 M5 M6 M8x1,25 265 2-10
32/...CIS 32/...CIMS 32 5, 10, 15, 20, 25 1/8" M8 M10x1,25 434 2-10
40/...CIS 40/...CIMS 40 5, 10, 15, 20, 25 1/8" M8 M10x1,25 679 2-10
50/...CIS 50/...CIMS 50 5, 10, 15, 20, 25 1/8" M10 M12x1,25 1060 2-10
63/...CIS 63/...CIMS 63 5, 10, 15, 20, 25 1/8" M10 M12x1,25 1680 2-10
80/...CIS 80/...CIMS 80 5, 10, 15, 20, 25 1/8" M12 M16x1,5 2710 2-10
100/...CIS 100/...CIMS 100 5, 10, 15, 20, 25 1/8" M12 M16x1,5 4240 2-10

Dvojčinné kompaktní válce CI s vnitřním závitem a CIM s vnějšími závity

dr vdmp Průměr
mm
Zdvihy
mm
Připojení
"
Závit pístnice Tlačná síla při 6 bar
N
Tlak
bar
CIS CIMS
16/...CI 16/...CIM 16 1-300 M5 M4 M8x1,25 109 1-10
20/...CI 20/...CIM 20 1-300 M5 M6 M8x1,25 170 1-10
25/...CI 25/...CIM 25 1-300 M5 M6 M8x1,25 265 1-10
32/...CI 32/...CIM 32 1-400 1/8" M8 M10x1,25 434 1-10
40/...CI 40/...CIM 40 1-400 1/8" M8 M10x1,25 679 1-10
50/...CI 50/...CIM 50 1-400 1/8" M10 M12x1,25 1060 1-10
63/...CI 63/...CIM 63 1-400 1/8" M10 M12x1,25 1680 1-10
80/...CI 80/...CIM 80 1-500 1/8" M12 M16x1,5 2710 1-10
100/...CI 100/...CIM 100 1-500 1/8" M12 M16x1,5 4240 1-10
125/...CI - 125 1-500 1/4" M16 - 6630 1-10

Nejprodávanější

Kompaktní dvojčinné válce CIM 100mm
od 5 290 Kč –5 %
Původně: 5 290 Kč  (–5 %)
od 5 026 Kč
(od 4 154 Kč bez DPH)
Kompaktní dvojčinné válce CIM 80mm
od 4 039 Kč –5 %
Původně: 4 039 Kč  (–5 %)
od 3 838 Kč
(od 3 172 Kč bez DPH)
Kompaktní dvojčinné válce CIM 63mm
od 2 942 Kč –5 %
Původně: 2 942 Kč  (–5 %)
od 2 795 Kč
(od 2 310 Kč bez DPH)
Kompaktní dvojčinné válce CIM 50mm
od 2 396 Kč –5 %
Původně: 2 396 Kč  (–5 %)
od 2 276 Kč
(od 1 881 Kč bez DPH)
Kompaktní dvojčinné válce CIM 40mm
od 2 059 Kč –5 %
Původně: 2 059 Kč  (–5 %)
od 1 956 Kč
(od 1 617 Kč bez DPH)
Kompaktní dvojčinné válce CIM 32mm
od 1 763 Kč –5 %
Původně: 1 763 Kč  (–5 %)
od 1 675 Kč
(od 1 384 Kč bez DPH)
Kompaktní dvojčinné válce CIM 25mm
od 1 580 Kč –5 %
Původně: 1 580 Kč  (–5 %)
od 1 501 Kč
(od 1 240 Kč bez DPH)
Kompaktní dvojčinné válce CIM 20mm
od 1 426 Kč –5 %
Původně: 1 426 Kč  (–5 %)
od 1 355 Kč
(od 1 120 Kč bez DPH)
Kompaktní dvojčinné válce CIM 16mm
od 1 426 Kč –5 %
Původně: 1 426 Kč  (–5 %)
od 1 355 Kč
(od 1 120 Kč bez DPH)
Kompaktní dvojčinné válce CI 125mm
od 11 956 Kč –5 %
Původně: 11 956 Kč  (–5 %)
od 11 359 Kč
(od 9 388 Kč bez DPH)
35 položek celkem
Kompaktní dvojčinné válce CIM 16mm
od 1 426 Kč –5 %
od 1 120 Kč bez DPH
od 1 355 Kč / ks

Dvojčinné válce CIM o průměru 16 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 16/5CIM
Kompaktní dvojčinné válce CI 63mm
od 2 844 Kč –5 %
od 2 233 Kč bez DPH
od 2 702 Kč / ks

Dvojčinné válce CI o průměru 63 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 63/5CI
Kompaktní dvojčinné válce CI 100mm
od 5 111 Kč –5 %
od 4 013 Kč bez DPH
od 4 856 Kč / ks

Dvojčinné válce CI o průměru 100 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 100/5CI
Kompaktní dvojčinné válce CIM 63mm
od 2 942 Kč –5 %
od 2 310 Kč bez DPH
od 2 795 Kč / ks

Dvojčinné válce CIM o průměru 63 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 63/5CIM
Kompaktní jednočinné válce CIS 50mm
od 2 310 Kč –5 %
od 1 814 Kč bez DPH
od 2 195 Kč / ks

Jednočinné válce CIS o průměru 50 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 50/5CIS
Kompaktní dvojčinné válce CI 50mm
od 2 314 Kč –5 %
od 1 817 Kč bez DPH
od 2 199 Kč / ks

Dvojčinné válce CI o průměru 50 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 50/5CI
Kompaktní dvojčinné válce CIM 50mm
od 2 396 Kč –5 %
od 1 881 Kč bez DPH
od 2 276 Kč / ks

Dvojčinné válce CIM o průměru 50 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 50/5CIM
Kompaktní jednočinné válce CIMS 100mm
od 5 927 Kč –5 %
od 4 653 Kč bez DPH
od 5 630 Kč / ks

Jednočinné válce CIMS o průměru 100 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 100/15CIMS
Kompaktní jednočinné válce CIMS 40mm
od 2 430 Kč –5 %
od 1 907 Kč bez DPH
od 2 308 Kč / ks

Jednočinné válce CIMS o průměru 40 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 40/5CIMS
Kompaktní jednočinné válce CIS 25mm
od 1 521 Kč –5 %
od 1 194 Kč bez DPH
od 1 445 Kč / ks

Jednočinné válce CIS o průměru 25 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 25/5CIS
Kompaktní dvojčinné válce CI 16mm
od 1 375 Kč –5 %
od 1 079 Kč bez DPH
od 1 306 Kč / ks

Dvojčinné válce CI o průměru 16 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 16/5CI
Kompaktní dvojčinné válce CI 20mm
od 1 375 Kč –5 %
od 1 079 Kč bez DPH
od 1 306 Kč / ks

Dvojčinné válce CI o průměru 20 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 20/5CI
Kompaktní dvojčinné válce CI 25mm
od 1 525 Kč –5 %
od 1 197 Kč bez DPH
od 1 448 Kč / ks

Dvojčinné válce CI o průměru 25 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 25/5CI
Kompaktní dvojčinné válce CI 32mm
od 1 704 Kč –5 %
od 1 338 Kč bez DPH
od 1 619 Kč / ks

Dvojčinné válce CI o průměru 32 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 32/5CI
Kompaktní dvojčinné válce CI 40mm
od 1 990 Kč –5 %
od 1 563 Kč bez DPH
od 1 891 Kč / ks

Dvojčinné válce CI o průměru 40 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 40/5CI
Kompaktní dvojčinné válce CI 80mm
od 3 908 Kč –5 %
od 3 068 Kč bez DPH
od 3 712 Kč / ks

Dvojčinné válce CI o průměru 80 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 80/5CI
Kompaktní dvojčinné válce CIM 100mm
od 5 290 Kč –5 %
od 4 154 Kč bez DPH
od 5 026 Kč / ks

Dvojčinné válce CIM o průměru 100 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 100/5CIM
Kompaktní dvojčinné válce CIM 20mm
od 1 426 Kč –5 %
od 1 120 Kč bez DPH
od 1 355 Kč / ks

Dvojčinné válce CIM o průměru 20 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 20/5CIM
Kompaktní dvojčinné válce CIM 25mm
od 1 580 Kč –5 %
od 1 240 Kč bez DPH
od 1 501 Kč / ks

Dvojčinné válce CIM o průměru 25 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 25/5CIM
Kompaktní dvojčinné válce CIM 32mm
od 1 763 Kč –5 %
od 1 384 Kč bez DPH
od 1 675 Kč / ks

Dvojčinné válce CIM o průměru 32 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 32/5CIM
Kompaktní dvojčinné válce CIM 40mm
od 2 059 Kč –5 %
od 1 617 Kč bez DPH
od 1 956 Kč / ks

Dvojčinné válce CIM o průměru 40 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 40/5CIM
Kompaktní dvojčinné válce CIM 80mm
od 4 039 Kč –5 %
od 3 172 Kč bez DPH
od 3 838 Kč / ks

Dvojčinné válce CIM o průměru 80 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 80/5CIM
Kompaktní jednočinné válce CIMS 20mm
od 1 925 Kč –5 %
od 1 511 Kč bez DPH
od 1 828 Kč / ks

Jednočinné válce CIMS o průměru 20 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 20/5CIMS
Kompaktní jednočinné válce CIMS 25mm
od 2 082 Kč –5 %
od 1 635 Kč bez DPH
od 1 978 Kč / ks

Jednočinné válce CIMS o průměru 25 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 25/5CIMS
Kompaktní jednočinné válce CIMS 32mm
od 2 252 Kč –5 %
od 1 768 Kč bez DPH
od 2 139 Kč / ks

Jednočinné válce CIMS o průměru 32 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 32/5CIMS
Kompaktní jednočinné válce CIMS 50mm
od 2 809 Kč –5 %
od 2 206 Kč bez DPH
od 2 669 Kč / ks

Jednočinné válce CIMS o průměru 50 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 50/5CIMS
Kompaktní jednočinné válce CIMS 63mm
od 3 511 Kč –5 %
od 2 756 Kč bez DPH
od 3 335 Kč / ks

Jednočinné válce CIMS o průměru 63 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 63/5CIMS
Kompaktní jednočinné válce CIMS 80mm
od 4 738 Kč –5 %
od 3 720 Kč bez DPH
od 4 501 Kč / ks

Jednočinné válce CIMS o průměru 80 mm s magnetem s vnějším závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 80/15CIMS
Kompaktní jednočinné válce CIS 100mm
od 5 261 Kč –5 %
od 4 131 Kč bez DPH
od 4 998 Kč / ks

Jednočinné válce CIS o průměru 100 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 100/15CIS
Kompaktní jednočinné válce CIS 20mm
od 1 375 Kč –5 %
od 1 079 Kč bez DPH
od 1 306 Kč / ks

Jednočinné válce CIS o průměru 20 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 20/5CIS
Kompaktní jednočinné válce CIS 32mm
od 1 704 Kč –5 %
od 1 338 Kč bez DPH
od 1 619 Kč / ks

Jednočinné válce CIS o průměru 32 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 32/5CIS
Kompaktní jednočinné válce CIS 40mm
od 1 986 Kč –5 %
od 1 560 Kč bez DPH
od 1 887 Kč / ks

Jednočinné válce CIS o průměru 40 mm s magnetems vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 40/5CIS
Kompaktní jednočinné válce CIS 63mm
od 2 844 Kč –5 %
od 2 233 Kč bez DPH
od 2 702 Kč / ks

Jednočinné válce CIS o průměru 63 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 63/5CIS
Kompaktní jednočinné válce CIS 80mm
od 4 018 Kč –5 %
od 3 155 Kč bez DPH
od 3 817 Kč / ks

Jednočinné válce CIS o průměru 80 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 80/15CIS
Kompaktní dvojčinné válce CI 125mm
od 11 956 Kč –5 %
od 9 388 Kč bez DPH
od 11 359 Kč / ks

Dvojčinné válce CI o průměru 125 mm s magnetem s vnitřním závitem na pístnici. Vyhovuje normám ISO 21287. V provedení s drážkami pro přímou montáž snímačů polohy. Válce jsou...

Kód: 125/5CI
