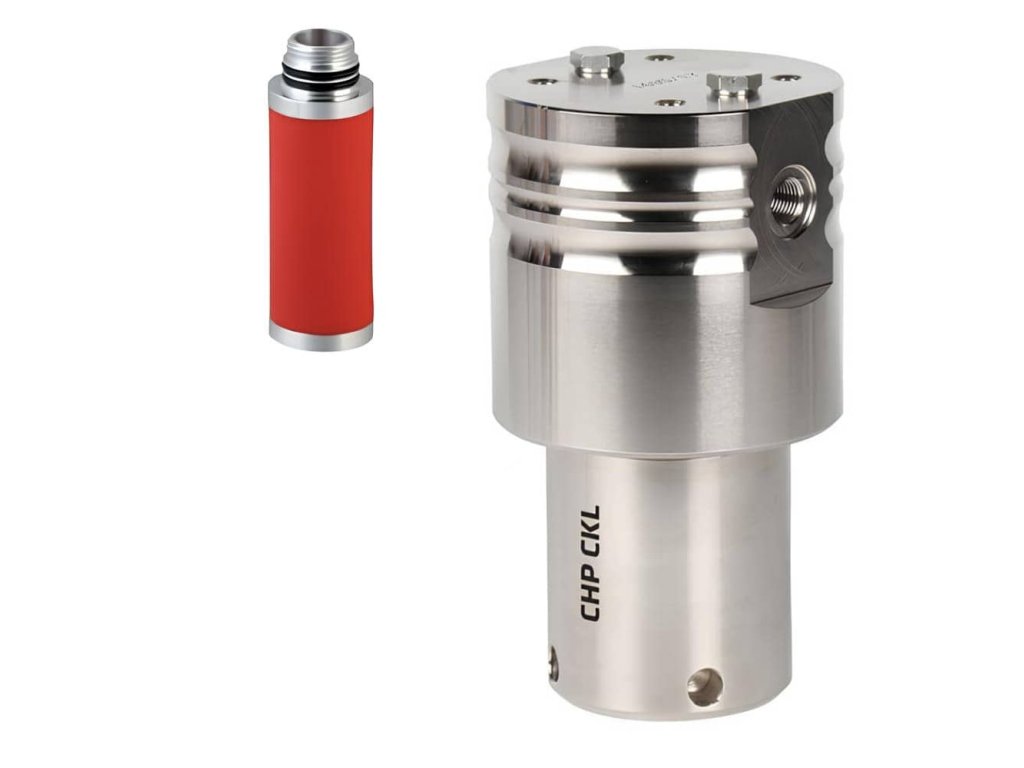

Mikrofiltr CHP1S-010 – 100 bar, G 3/4", 3250 l/min 0,01 mikrona · klasa 1-x-1 · 100 bar
Kod: CHP1S-010
Produkty powiązane
Opis szczegółowy produktu
Wysokociśnieniowy mikrofiltr CHP1S-010 zatrzymuje cząstki większe niż 0,01 µm, wodę i olej; olej resztkowy wynosi poniżej 0,01 mg/m³. Ma gwint G 3/4", przepływ 3250 l/min przy 7 bar i ciśnienie robocze do 100 bar.
Należy do serii filtrów wysokociśnieniowych CHP1 i jest jednym z mikrofiltrów CHP1S: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 3250 l/min (195 Nm³/h) |
| Ciśnienie robocze | 100 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 0,01 µm |
| Klasa ISO 8573-1 | 1-x-1 |
| Olej resztkowy | < 0,01 mg/m³ |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |
| Wkład | CHPS-010V |
| Materiał | mikrowłókna borokrzemianowe |
| Korpus | stal węglowa niklowana chemicznie |
| Wysokość A | 254 mm |
| Szerokość głowicy B | 118 mm |
| Największa szerokość C | 129 mm |
| Od górnej krawędzi D | 36 mm |
| Masa | 16,1 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali węglowej ANSI A-105 niklowanej chemicznie, armatura i śruby są ze stali nierdzewnej 1.4404, a uszczelnienia z FKM z pierścieniem oporowym z PTFE. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 254 mm, szerokość głowicy B 118 mm, największa szerokość C 129 mm i od górnej krawędzi D 36 mm. Masa 16,1 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Przepływ (l/min) | 3250 | 9750 | 16 250 | 26 000 | 39 000 |

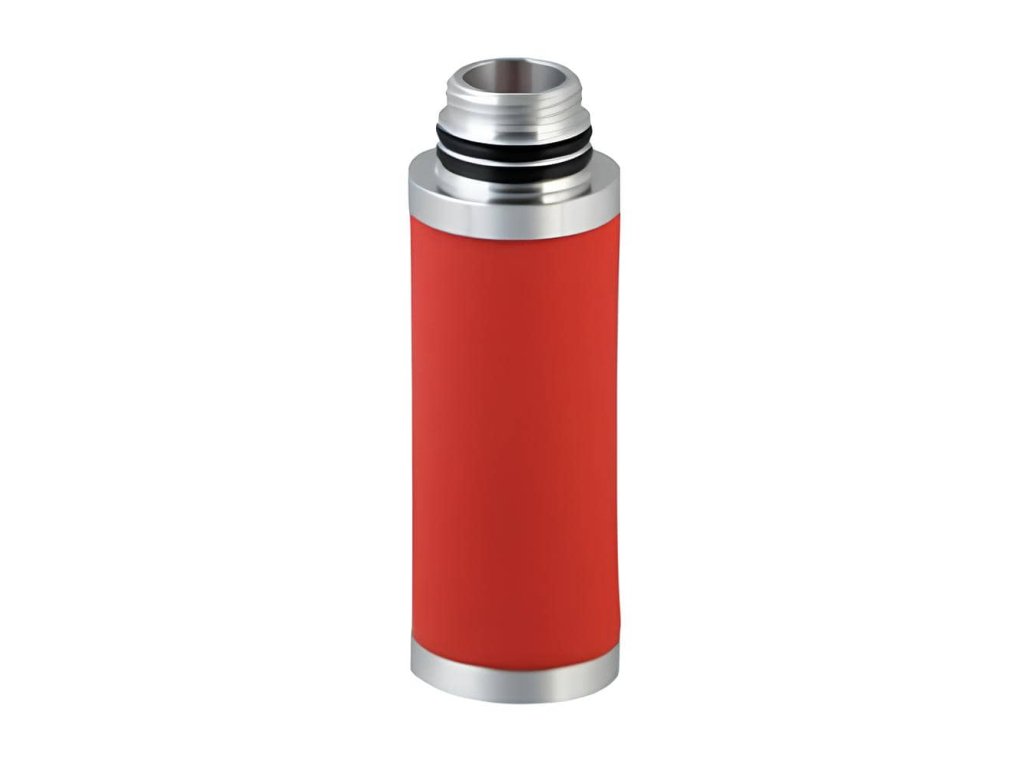

Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | CHPS-010V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WM |
| Separator wody przed filtrem | separatory cyklonowe CHP |
Gdzie go umieścić
Montuje się go za dokładnym filtrem wstępnym CHP1M, który go chroni. Przed węglem aktywnym CHP1A jest obowiązkowy.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Filtry powietrza CHP1S do 100 barów |
|---|---|
| Wersja: | Mikrofiltr |
| Ciśnienie: | 100 barów |
| Podłączenie strony: | 3/4" |
| Wymiary: | 254 × 118 × 129 mm |
| Filtracja: | 0,01 µm |
| Wkład filtra: | CHPS-010V |
| Materiał: | Stal węglowa |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 3250 l/min |
| Pozostały olej: | <0,01 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
