Nierdzewny mikrofiltr IHP4S-018 – 420 bar, G 1", 4583 l/min 0,01 mikrona · klasa 1-x-1 · 420 bar
Kod: IHP4S-018
Produkty powiązane
Opis szczegółowy produktu

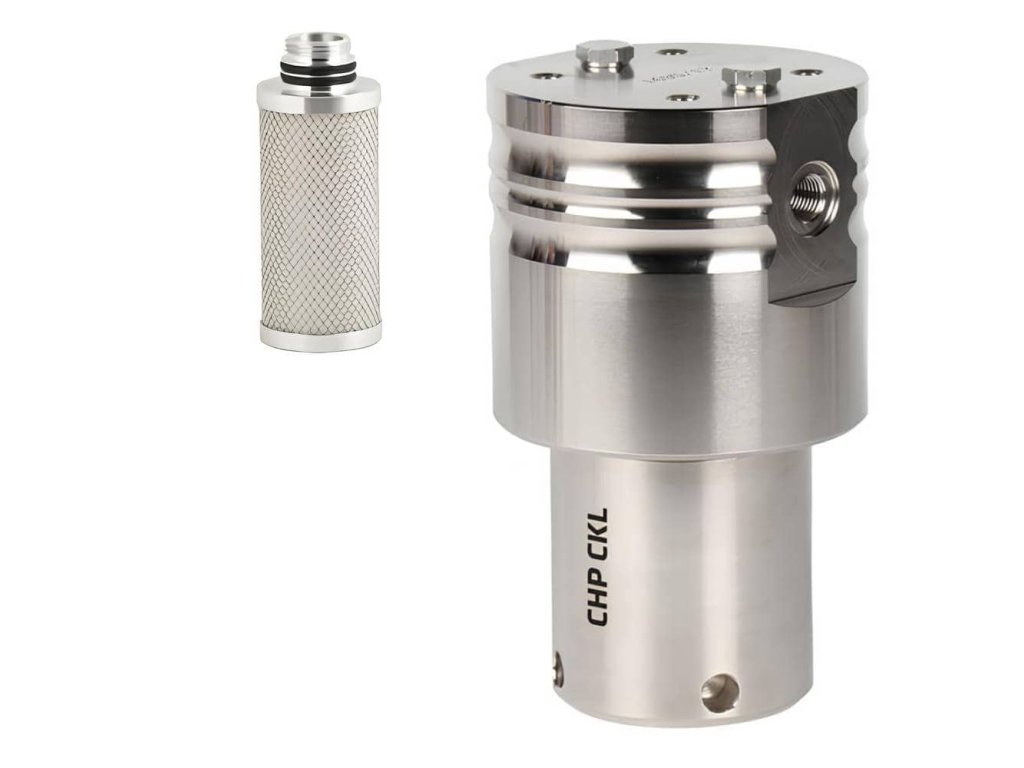

Nierdzewny mikrofiltr IHP4S-018 zatrzymuje cząstki większe niż 0,01 µm, wodę i olej; olej resztkowy wynosi poniżej 0,01 mg/m³. Ma gwint G 1", przepływ 4583 l/min przy 7 bar i ciśnienie robocze do 420 bar.
Należy do serii filtrów wysokociśnieniowych IHP4 i jest jednym z mikrofiltrów IHP4S: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 4583 l/min (275 Nm³/h) |
| Ciśnienie robocze | 420 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 0,01 µm |
| Klasa ISO 8573-1 | 1-x-1 |
| Olej resztkowy | < 0,01 mg/m³ |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |

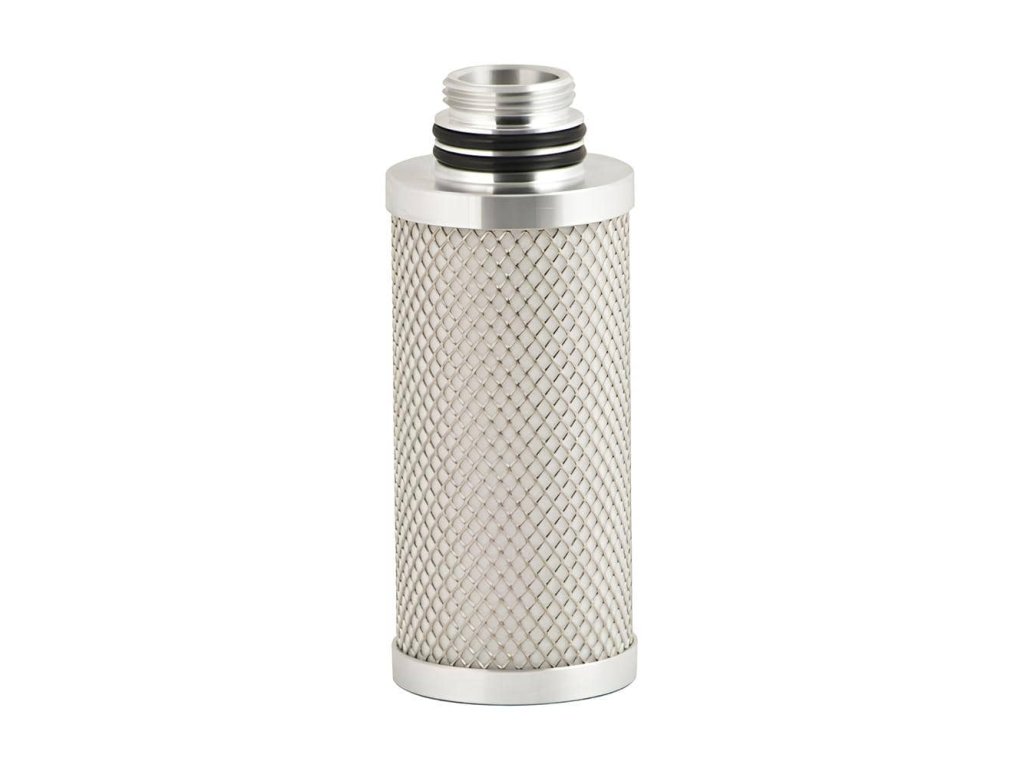

| Wkład | IHPS-018V |
| Materiał | mikrowłókna borokrzemianowe |
| Korpus | stal nierdzewna 1.4301, na życzenie 1.4404 |
| Wysokość A | 276 mm |
| Szerokość głowicy B | 145 mm |
| Największa szerokość C | 158 mm |
| Od górnej krawędzi D | 46 mm |
| Masa | 27,3 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4301, na życzenie z 1.4404. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 276 mm, szerokość głowicy B 145 mm, największa szerokość C 158 mm i od górnej krawędzi D 46 mm. Masa 27,3 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 4583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 | 54 996 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | IHPS-018V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WL |
| Separator wody przed filtrem | separatory cyklonowe IHP |
Gdzie go umieścić
Montuje się go za dokładnym filtrem wstępnym IHP4M, który go chroni. Przed węglem aktywnym IHP4A jest obowiązkowy.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Mikrofiltry powietrza nierdzewne IHP4S do 400 bar |
|---|---|
| Wersja: | Mikrofiltr |
| Ciśnienie: | 420 barów |
| Podłączenie strony: | 1" |
| Wymiary: | 276 × 145 × 158 mm |
| Filtracja: | 0,01 µm |
| Wkład filtra: | IHPS-018V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 4583 l/min |
| Pozostały olej: | <0,01 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
