Mikrofiltr NGF - 3/8"

Kód: F03-B-UF
4 675 Kč –4 %
Mikrofiltr NGF - 3/8"
4 675 Kč –4 % 4 442 Kč / ks 3 671 Kč bez DPH
do 14 dnů
Můžeme doručit do:
11.4.2024

Mikrofiltr pro stlačený vzduch od značky Hankison řady NGF typu UF dle ISO. Velikost filtru F03 s připojením pomocí vnitřních závitů 3/8". Filtr je vybaven indikátorem zanesení a automatickým odpouštěčem kondenzátu. Pro správnou funkci je zapotřebí předřadit filtr NGF řady SF nebo PF. Maximální tlak stlačeného vzduchu je 16 bar o rychlosti 983 l/min. Velikost pevných částic které vložka filtru eliminuje : 0,01 um, což splňuje čistotu normy ISO 1. Zbylý olej zanechává maximálně 0,0013 mg/m³. Jedná se o olejovou čistotu ISO 1. Účinnost zachycení je úžasných 99,999+% a výkon filtračních elementů byl potvrzen v souladu s předpisy pro testování dle normy ISO 12500.

Detailní informace

Detailní popis produktu

Vzduchový mikrofiltr NGF - F03-B-UF

Firma Hankison je jedním z předních výrobců zařízení sloužících k sušení a filtraci stlačeného vzduchu.
Výrobky Hankison jsou po celém světě známy svým vynikajícím výkonem, dlouhodobě osvědčenou spolehlivostí a optimální úsporou energie.
Řada NGF je založena na aplikaci nejnovějších materiálů využívaných při filtraci stlačeného vzduchu a byla vyvinuta, aby bylo možné zajistit dokonalou kvalitu stlačeného vzduchu při nízkých provozních nákladech.

schema-vzduchoveho-filtru-hankison-ngf-2

Kvalita stlačeného vzduchu a úspora energie

Nová řada NGF byla vyvinuta tak, aby splňovala mezinárodně uznávaný standard v oblasti stlačeného vzduchu ISO 8573. Výkon filtračních elementů byl potvrzen v souladu s předpisy pro testování dle normy ISO 12500.

Jako filtrační médium se u řady NGF používají plisované filtrační elementy vyznačující se mimořádně velkým povrchem. Díky tomu se značně snižují tlakové ztráty.

Jedinečný tvar hlavic filtračních elementů umožňuje neturbulentní průchod vstupujícího stlačeného vzduchu. Optimalizované cesty proudění a nový vzhled koncových hlavic navíc dále minimalizují tlakové ztráty této řady filtrů.

schema-vzduchoveho-filtru-hankison-ngf

Jedinečné velikosti filtrů

Celkem 14 modelů pokrývá objemový průtok od 34 m³/hod. do 2549 m³/hod.
Speciálně tvarované pouzdro s optimalizovanými drahami proudění snižuje tlakové ztráty.
Lehký, kompaktní tvar umožňuje snadnou instalaci a také šetří prostorem.
Chromátovaná pouzdra jsou před korozí optimálně chráněna dvojitým práškovým nástřikem.

Povrchová plocha filtrace NGF
Velká povrchová plocha díky plisování

Přehled výkonu

  • Maximálně provozní tlak 16 barů
  • Maximální vstupní teplota 66 °C
  • Velký efektivní povrch, až 4,5 krát větší než u tradičních elementů
  • Plisované filtrační médium z borosilikátu
    Vylepšená životnost
    Snižuje tlakové ztráty
  • Vnitřní a vnější stabilizační těleso z nerezové oceli zvyšuje stabilitu filtračního elementu
  • Speciálně ošetřený drenážní plášť zvyšuje kapacitu odvádění
  • Barevně označené koncové hlavice filtračních elementů umožňují snadnou identifikaci a řízení originálních dílů
  • Filtry lze snadno spojit do kombinace spojem
  • Diferenční manometr je namontován na hlavici filtru
  • Výměna prvku po dvanácti měsících nebo při dosažení diferenčního tlaku ve výši 400 mbar
  • Elementy s aktivním uhlím se vyměňují nejpozději po tisíci hodinách provozu (vztaženo na vstupní teplotu 20 °C)

Mezinárodní normy pro testování a měření kvality stlačeného vzduchu ISO 12500

Norma ISO 12500 definuje univerzální metody testování pro výrobce filtrů stlačeného vzduchu.
Specifikuje kritické vstupní parametry přiváděného oleje a velikosti přiváděných částic.

  • ISO 12500-1 definuje testování koalescenčních filtrů pro odlučování aerosolů
  • ISO 12500-2 definuje adsorpci olejových par pro adsorpční filtry
  • ISO 12500-3 definuje velikost částic pro filtraci částic

Řada NGF byla otestována a verifikována dle normy ISO 12500

Výkonné parametry filtrů řady NGF

Stupeň filtrace SF PF HF UF CF
Částice 3 μm 1 μm 0,01μm 0,01 μm 0,01 μm
Účinnost - 99,999+% 99,999+% 99,999+% 99,999+%
Zbytkový olej mg/m³ 5,0 2,0 0,01 0,0013 0,0044

Třídy kvality dle normy ISO 8573.1:2009

Mezinárodní norma ISO 8573 zbývající se kvalitou stlačeného vzduchu definuje jeho kvalitu na základě množství součástí přetrvávajících ve stlačeném vzduchu, jako jsou oleje, částice či aerosoly.

  • Norma rozlišuje tři základní podoby kontaminace stlačeného vzduchu : pevné látky, vodu a olej.
  • Kontaminace se klasifikují a indikují třídu kvality, počínaje třídou 0, tedy nejvyšším stupněm kvality, až po třídu 9, která představuje nejnižší stupeň kvality

Rozměry filtrů NGF pro stlačený vzduch - řada SF

model objemový
provozní
průtok
[m³/h]
max
provozní
tlak
[bar]
hmotnost
[kg]
A
[mm]
B
[mm]
C
[mm]
D
[mm]
připojení
R
F02-B-SF 34 16 0,8 113,6 205,5 171,4 102 1/4"
F03-B-SF 59 16 0,8 113,6 205,5 171,4 102 3/8"
F04-B-SF 85 16 0,9 113,6 252 216,4 102 1/2"
F06-B-SF 127 16 1,4 132 262,1 219,8 127 3/4"
F07-B-SF 175 16 1,4 132 262,1 219,8 127 3/4"
F08-B-SF 267 16 1,5 132 326,1 283,8 127 1"
F10-B-SF 437 16 3,8 200 336,7 276,1 178 1 1/2"
F11-B-SF 612 16 4,5 200 433,7 373,1 178 1 1/2"
F12-B-SF 681 16 5,3 200 566 505,4 178 2"
F13-B-SF 993 11 8,4 230,8 634,4 550 204 2 1/2"
F14-B-SF 1317 11 8,4 230,8 634,4 550 204 2 1/2"
F15-B-SF 1750 11 8,4 230,8 634,4 550 204 2 1/2"
F16-B-SF 2039 11 12,5 230,8 817,1 732,7 204 3"
F17-B-SF 2549 11 28,7 230,8 1085,1 1000,7 204 3"

Korekční součinitel

PROVOZNÍ PŘETLAK (bar) 4 5 6 7 8 10 12 14 16
FAKTOR 0,63 0,75 0,88 1 1,13 1,38 1,65 1,87 2,13

FILTRAČNÍ ELEMENTY NGF

barva
vložky
řada typ třída kvality
ISO
pevných
látek
třída
kvality
ISO olej
velikost
pevných látek
μm
účinnost
zachycení
částic
obsah zbytkového
oleje
mg/m³
max. Δp
suchého
filtru
bar
max. Δp
smáčeného
filtru
bar
Vzduchové filtry ngf - SF SF Centriflex 3 5 3 - 5 0,06 0,07
Vzduchové filtry ngf - PF PF Univerzální filtr 2 4 1 99,999+% 2 0,04 0,1
Vzduchové filtry ngf - HF HF Vysoce výkonný jemný filtr 1 1 0,01 99,999+% méně než 0,01 0,04 0,12
Vzduchové filtry ngf - UF UF Vysoce výkonný velmi jemný filtr 1 1 0,01 99,999+% méně než 0,0013 0,6 0,14
Vzduchové filtry ngf - CF CF Filtr s aktivním uhlím 1 1 0,01 99,999+% méně než 0,0044 0,07 -

Doplňkové parametry

Kategorie: Mikrofilltry pro stlačený vzduch UF, Vzduchové filtry třída kvality oleje 1, Průmyslové vzduchové filtry třída kvality 1, Průmyslové vzduchové filtry ISO 8573 pro tlak 16 bar, Průmyslové vzduchové filtry s automatickým odpouštěním kondenzátu
Provedení: Mikrofiltr
Tlak: 16 bar
Připojení: 3/8"
Rozměry: 113 x 205 mm
Certifikace: ISO 8573-1 (IUTA)
Filtrace: 0,01 um

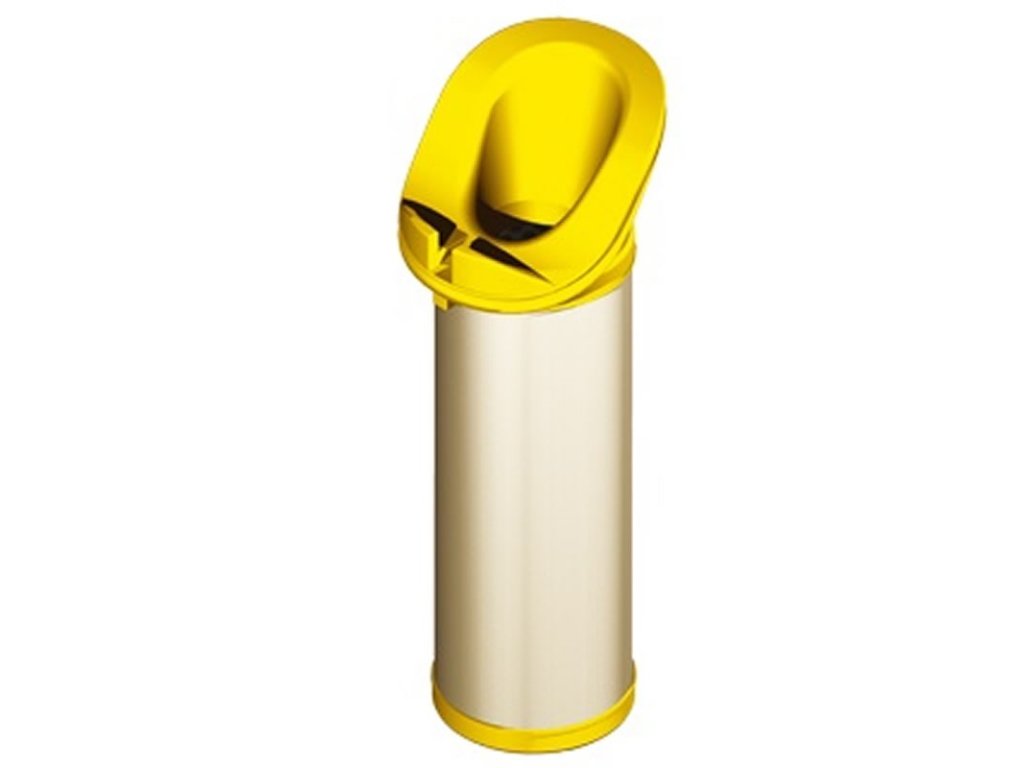

Filtrační vložka: UF-03
Materiál: Hliník
Odpouštění kondenzátu: Automatické
Pracovní teplota: +1,5 / +65 °C
Průtok: 983 l/min
Zbytkový olej: <0,005 mg/m³
Třída kvality - oleje: 1
Třída kvality - pevné nečistoty: 1

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:

Hankison spojil síly s SPX

Společnost Hankison funguje na obchodním trhu již od roku 1948 a za ta léta působila vždy jako průkopník v oboru úpravy stlačeného vzduchu. Dodnes pokračuje v rozšiřování svých schopností a technologií při výrobě sušiček a filtrů pro stlačený vzduch. V současnosti spojil Hankison síly se skupinou dalších firem podobného zaměření - SPX Flow Technology. Díky tomuto kroku je společnost schopna neustále přinášet inovace a zkvalitňovat nabízené produktů. Sdílené zkušenosti tak zúročují v nejmodernějších laboratořích, aby byly výsledné produkty to nejlepší, co se dá na světovém trhu sehnat. Samozřejmostí jsou nejrůznější certifikace jakostních systémů (např. ISO 9001:2009 a ISO 14001:2009). Toto spojení se zároveň odrazilo na výsledné ceně výrobků, což jistě potěší Vaší peněženku.
