Osuszacz powietrza adsorpcyjny ADRY-105
Kod: ADRY-105
Produkty powiązane
Opis szczegółowy produktu
ADRY-105 Adsorpcyjny osuszacz sprężonego powietrza
- małe osuszacze adsorpcyjne do doskonałego usuwania wilgoci ze sprężonego powietrza z regeneracją wieży przez przedmuchiwanie
- wersja standardowa z punktem rosy -40 °C; na życzenie z punktem rosy -25 °C lub -70 °C
- temperatura pracy +1,5 °C do +50 °C; napięcie elektryczne 230 V 50/60 Hz, stopień ochrony IP65
- modułowa koncepcja umożliwia niezwykle szybką konserwację i niezawodne działanie
- zwiększona zdolność adsorpcji dzięki zastosowaniu dwóch warstw adsorbentu - sita molekularnego i żelu krzemionkowego
- elektroniczna jednostka sterująca ADC 4.0 z podłączeniem czujnika punktu rosy i dostępem do serwera WWW
- 4 zawory sterujące z membranami wykonanymi z bardzo wytrzymałego tworzywa NBR wzmocnionego PA, manometry na górnej stronie do odczytu ciśnienia w kolumnie
- zakres dostawy obejmuje mikrofiltr wlotowy AFS 0,01 µm i wylotowy filtr przeciwpyłowy AFR 1 µm
- zaprojektowany do wszystkich zastosowań o wysokich wymaganiach dotyczących minimalnej wilgotności sprężonego powietrza
- ważna uwaga: osuszacze A-DRY zużywają około 15-20% sprężonego powietrza do regeneracji kolumn produkcyjnych

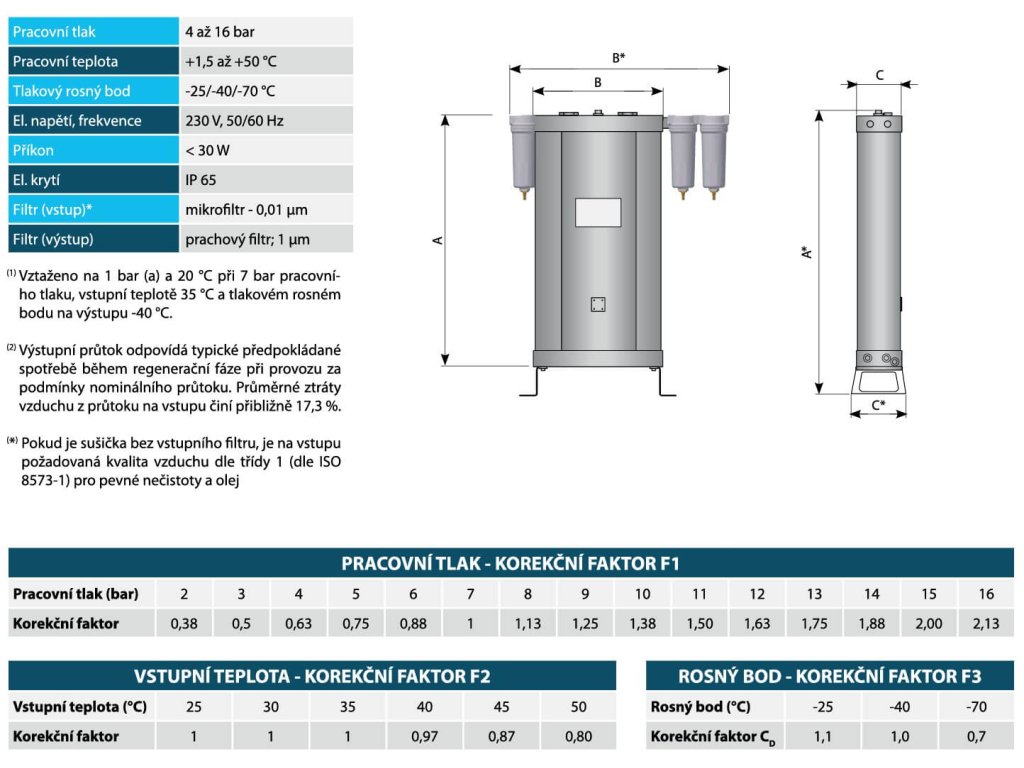

Współczynnik korygujący F1 - Ciśnienie robocze |
|||||||||||||||
| Ciśnienie robocze bar | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Współczynnik korygujący | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Temperatura wejściowa - współczynnik korygujący F2 |
Punkt rosy - współczynnik korygujący F3 |
||||||||||||||
| Ciśnienie robocze bar | 25 | 30 | 35 | 40 | 45 | 50 | Punkt rosy °C | -25 | -40 | -70 | |||||
| Współczynnik korygujący | 1 | 1 | 1 | 0,97 | 0,87 | 0,80 | Współczynnik korygujący | 1,1 | 1,0 | 0,7 | |||||
| Aby obliczyć prawidłowy przepływ urządzenia w rzeczywistych warunkach pracy, należy pomnożyć przepływ nominalny przez odpowiedni współczynnik(y) korygujący. Przepływ korekcyjny = przepływ nominalny x F1 x F2 x F3 |
|||||||||||||||
#ShowMore#
Cztery niezależnie
|
Kompaktowe
|
Ciśnieniomierze |
Wyjmowany
|
 |
 |
 |
 |
| Aby zapewnić optymalną i pełną kontrolę nad procesem suszenia, zastosowano cztery wysokiej jakości zawory elektromagnetyczne. Indywidualne sterowanie każdym zaworem zapobiega skokom ciśnienia podczas przełączania kolumn. | Kompaktowa i wytrzymała konstrukcja górnego i dolnego bloku sterującego zapewnia niezawodne działanie. Oczyszczająca gałąź powietrza jest zamontowana na górnym bloku z zaworem zwrotnym, dzięki czemu dysza może być wymieniona w razie potrzeby. | Dwa manometry umieszczone od góry górnego bloku sterującego dostarczają wiarygodnych informacji o ciśnieniu w każdej z kolumn produkcyjnych. W połączeniu ze wskaźnikiem LED, manometry stanowią doskonałe narzędzie do diagnostyki ciśnienia podczas pracy osuszacza. | Aby wyjąć kolumnę produkcyjną z konstrukcji osuszacza, wystarczy odkręcić tylko dwie śruby. Wymiana materiału adsorpcyjnego nigdy nie była tak prosta i szybka – możesz zaoszczędzić cenny czas i pieniądze. |
Oszczędność energii |
Dziesięciominutowy cykl pracy |
| Suszarki A-DRY mogą być opcjonalnie wyposażone w zdalne zarządzanie, sterowane sygnałem stand-by z kompresora lub nadrzędnego systemu sterowania. Jeśli obecny jest sygnał gotowości, powietrze może swobodnie przepływać przez obie kolumny w kierunku od wlotu do wylotu. Jednostka sterująca suszarki jest w trybie czuwania i jest gotowa do przełączenia do normalnej pracy, gdy otrzyma odpowiedni sygnał. Sygnał stand-by jest doprowadzany do suszarki A-DRY przez styki przekaźnika na jednostce sterującej. |
Straty energii suszarek A-DRY są optymalizowane dzięki cyklowi pracy trwającemu 10 minut:
Wydłużony cykl pracy z 12 przełączeniami na godzinę przekłada się również na mniejsze zużycie, a tym samym na większą niezawodność działania. |
Główne komponenty
|
 |
Łatwa konserwacja
Dzięki innowacyjnemu słupkowi wymiana adsorbentu jest możliwa w ciągu kilku minut. Cały słupek można wyjąć z osuszacza, odkręcając cztery górne nakrętki i usuwając boczne śruby zabezpieczające.
Słupek można napełnić nowym adsorbentem lub całkowicie zastąpić nowym słupkiem.
Gdy słupek jest wyjęty, uzyskuje się bezpośredni dostęp do zaworu zwrotnego, dyszy czyszczącej i nie ma potrzeby całkowitego demontażu całego osuszacza.
Zawory i membrany znajdują się pod dolną częścią bloku sterującego z łatwym dostępem, umożliwiającym ich szybką konserwację lub wymianę.
 |
|
Teoria fizycznaSprężone powietrze zawiera zanieczyszczenia, takie jak woda, olej i ciała stałe, które muszą zostać usunięte z powietrza lub zredukowane do akceptowalnego poziomu zgodnie ze specyficznymi wymaganiami poszczególnych zastosowań. Norma ISO 8573-1 określa klasy jakości sprężonego powietrza dla tych poszczególnych składników zanieczyszczenia powietrza. Wilgotność (zawartość pary wodnej) jest wyrażana przez ciśnieniowy punkt rosy (PDP), gdzie punkt rosy oznacza temperaturę, przy której powietrze jest nasycone wilgocią w 100%. Jeśli temperatura powietrza jest niższa lub równa punktowi rosy, następuje proces zwany kondensacją. Redukcja zawartości wody do poziomu punktu rosy +3 °C jest zazwyczaj osiągana za pomocą osuszaczy kondensacyjnych, które są stosowane w większości zastosowań przemysłowych. Osuszacze adsorpcyjneTypowe zastosowania osuszaczy adsorpcyjnych to instalacje zewnętrzne, gdzie występuje ryzyko zamarzania wody, oraz zastosowania o bardzo wysokich wymaganiach dotyczących suchego powietrza (PDP < +3 °C), takie jak procesy w przemyśle spożywczym, napojowym, chemicznym, farmaceutycznym i elektronicznym. Najczęściej stosowanym typem osuszaczy adsorpcyjnych są osuszacze z zimną regeneracją, które dzięki swojej prostocie i niezawodności stanowią stosunkowo niewielką inwestycję. |
Jednostka sterującaJednostka sterująca zainstalowana na osuszaczach adsorpcyjnych serii A-DRY w połączeniu ze wskaźnikami monitorującymi pracę osuszacza zapewnia działanie całego urządzenia. Jednostka sterująca wyświetla informacje o stanie za pomocą sześciu diod LED - jednej zasilania, jednej stanu alarmu/stand-by i czterech do kontroli stanu zaworów. Każda z czterech diod LED wyświetla stan sterowanego zaworu, co pozwala obsłudze na bieżąco poznać aktualną konfigurację poszczególnych pozycji zaworów. Te informacje, wraz z danymi ze wskaźników w poszczególnych kolumnach, umożliwiają monitorowanie i analizę pracy osuszacza adsorpcyjnego, a także usprawniają wyszukiwanie ewentualnych usterek i awarii.
|
Dwie warstwy wysokiej
|
System sprężynowy
|
Ochrona powierzchni |
Precyzyjna obróbka CNC
|
 |
 |
 |
 |
| Seria osuszaczy adsorpcyjnych A-DRY wykorzystuje wysokiej jakości, wytrzymały adsorbent, zapewniając stabilną pracę przy niskim zużyciu energii. Główna warstwa adsorbentu składa się z sita molekularnego o ekstremalnie wysokim potencjale suszenia. Aby zapobiec potencjalnej degradacji warstwy pierwotnej przez ciekłą wodę, dolna część kolumny jest wypełniona wodoodpornym żelem krzemionkowym. | Podczas pracy na adsorbent działają siły ciśnienia, które powodują ruch materiału adsorpcyjnego, co prowadzi do niepożądanego tarcia. Zużycie adsorbentu prowadzi do zmniejszenia efektywności. Z tego powodu osuszacze A-DRY są wyposażone w system sprężynowy, wywierający stałą siłę nacisku na adsorbent umieszczony w kolumnie, co zapewnia pracę bez ruchu adsorbentu. |
Kolumny robocze i inne metalowe części są malowane proszkowo farbą epoksydową. Aluminiowe komponenty użyte w osuszaczach A-DRY posiadają powierzchnię anodowaną, zapobiegającą potencjalnej utlenianiu. |
Precyzyjna obróbka CNC gwarantuje wysoką jakość, doskonałe uszczelnienie i niezawodne działanie wszystkich komponentów osuszacza. Wbudowane wysokiej jakości materiały gwarantują płynną pracę urządzenia. |
Parametry dodatkowe
| Kategoria: | Osuszacze powietrza do usuwania wilgoci ze sprężonego powietrza |
|---|---|
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 3/4" |
| Moc silnika: | 30 W |
| Napięcie sieciowe: | 230/50 V/Hz |

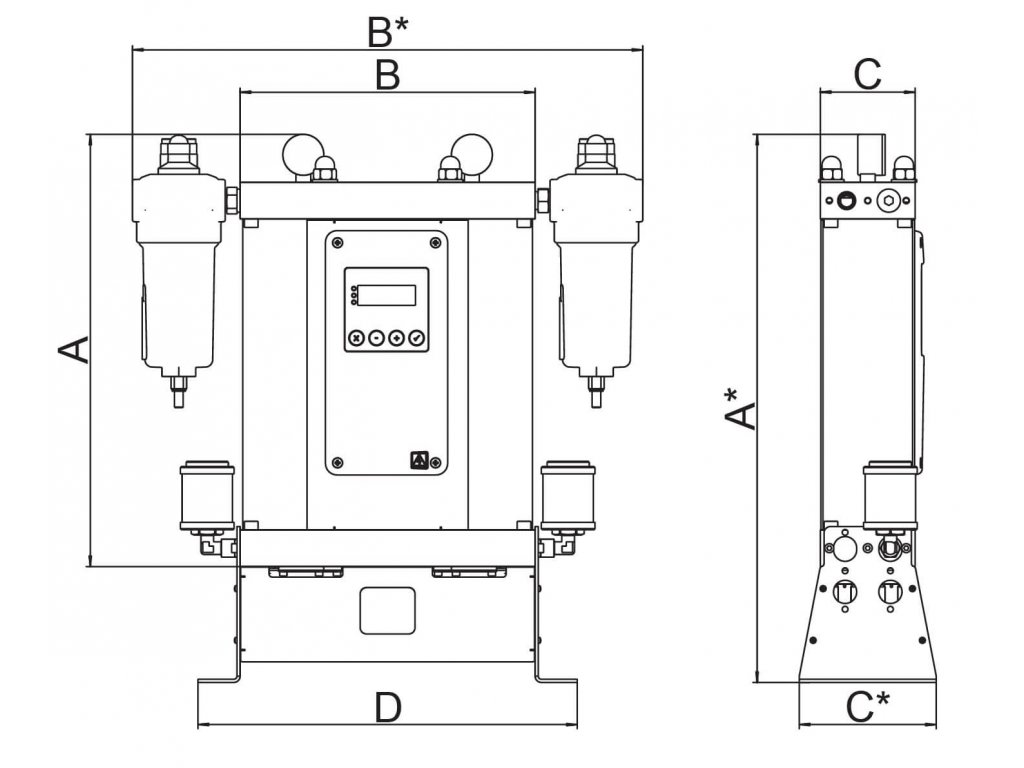

| Wymiary: | 582 x 170 1808 mm |
| Przepływ: | 1750 l/min |
| Interwał serwisowy: | Každé 2 roky |
| Skład:: | Wyświetlacz LED jednostki sterującej, Filtracja |
| Ciśnieniowy punkt rosy: | -70°C, -40 °C, -25 °C |
| Typ suszarki: | Suszarka adsorpcyjna |
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 3/4" |
| Moc silnika: | 30 W |
| Napięcie sieciowe: | 230/50 V/Hz |
| Wymiary: | 582 x 170 1808 mm |
| Przepływ: | 1750 l/min |
| Interwał serwisowy: | Co 2 lata |
| Skład:: | Filtracja |
| Ciśnieniowy punkt rosy: | -25 °C |
| Typ suszarki: | Suszarka adsorpcyjna |
-
