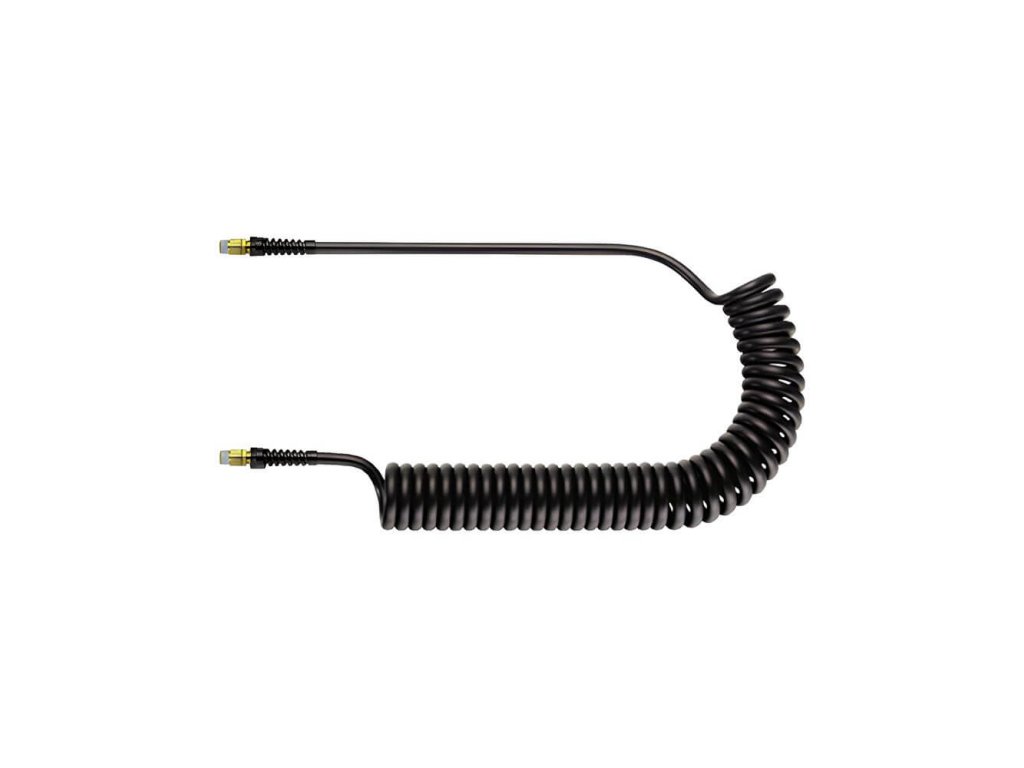

Wąż spiralny antystatyczny bez szybkozłączy - 8/6 mm, długość 3 m
Kod: PUAS683
Opis szczegółowy produktu
Węże spiralne o konstrukcji antystatycznej - PUAS683
- zaprojektowany do środowisk zagrożonych wybuchem zgodnie z dyrektywami 94/9/EG (ATEX), z zewnętrzną rezystancją powierzchniową R < 106 Ohm
- wąż jest odporny na mikroby, hydrolizę i promieniowanie UV, nadaje się również do próżni
- do użytku w produkcji podzespołów elektronicznych, czyszczeniu i sortowaniu części oraz innych zastosowaniach wymagających rozpraszania ładunków elektrostatycznych
- ciśnienie robocze: 10 barów
- temperatura pracy: -20/+85 °C
Parametry dodatkowe
| Kategoria: | Antystatyczne węże spiralne A.S.S. |
|---|---|
| Ciśnienie: | 10 barów |
| Barva: | Czarny |
| Zakończenia: | Bez zakończeń |
| Materiał: | PU Antystatyczny |
| Medium: | Powietrze |
| Długość obwodowa: | 4,5 m |
| Długość robocza: | 3 m |
| Temperatura: | -20/85°C |
| Średnica zewnętrzna: | 8 mm |
| Średnica wewnętrzna: | 6 mm |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Lüdecke to niemiecki producent szybkozłączy, złączek i armatury do instalacji niskociśnieniowych. Firmę założył w 1930 roku w Lipsku inżynier Emil Georg Lüdecke, który opracował złącze bagnetowe do sprężonego powietrza, stosowane dziś na całym świecie. Od 1949 roku firma produkuje w bawarskim Ambergu. Dzisiejsza rodzinna firma LÜDECKE GmbH oferuje około 30 000 wyrobów dla pneumatyki, termostatowania form, budownictwa i przemysłu spożywczego. Znajdą Państwo u nas szybkozłącza do sprężonego powietrza, złącza do maszyn i form w przetwórstwie tworzyw, złącza bagnetowe SKG, a także węże spiralne ze złączkami i kurki do przedmuchiwania.
Szybkozłącze i złączka pasują do siebie tylko przy tym samym profilu. Najbardziej rozpowszechniony jest europejski profil ES DN 7,2, Lüdecke produkuje jednak także większe średnice dla narzędzi o dużym zużyciu powietrza oraz profile dla maszyn z Ameryki, Wielkiej Brytanii czy Azji.
Niemiecki producentSystemy szybkozłączy Lüdecke
ES — standard DN 7,2
Najpopularniejszy profil do powietrza. Mosiężne szybkozłącza i złączki do warsztatu, sprężarki i narzędzi.
- zamykane jednostronnie, dwustronnie i przelotowe
- ciśnienie do 35 bar
- mosiądz MS 58 lub niklowany
ESE — stal nierdzewna
Do żywności, farmacji i chemii. Nierdzewne szybkozłącza DN 7,2 tam, gdzie liczy się czystość i odporność na korozję.
- stal nierdzewna 1.4305
- temperatura pracy do +200 °C
- także do innych gazów i cieczy
ESIS — bezpieczne
Rozłącza się w dwóch krokach. Szybkozłącze najpierw odpowietrza wąż, a dopiero potem zwalnia złączkę.
- wąż po rozłączeniu nie bije
- przepływ 1 800 l/min
- profil DN 7,8, ciśnienie do 12 bar
ESIG Industry — DN 10
Więcej powietrza dla wymagających narzędzi. Solidne złącza z niklowanego mosiądzu i stali do przemysłu i na budowy.
- przepływ 2 100 l/min
- zamykane jednostronnie i dwustronnie
- króćce na węże do 19 mm
ESG — duży przepływ DN 19
Do maszyn o dużym zużyciu. Duże szybkozłącze z mosiądzu MS 58 o niskim spadku ciśnienia.
- przepływ 8 000 l/min
- króćce na węże 19 i 25 mm
- także z gwintem G 1" i G 1 1/4"
Inne profile — ESA, ESO, ESBI, ESK
Gdy maszyna nie ma europejskiej złączki. Szybkozłącza do profilu amerykańskiego, Beneluksu, brytyjskiego i azjatyckiego.
- ESA i ESAI — profil amerykański
- ESO i ESOI — Szwajcaria i Benelux
- ESBI brytyjski, ESK azjatycki
Szybkozłącza do form
Woda i olej termostatujący do +200 °C. Serie ESHM, ESH i ESHG do maszyn i form w przetwórstwie tworzyw, także nierdzewne.
- złączki 9, 13 i 19 mm
- do wyboru pełny przepływ lub zamknięcie
- ciśnienie do 15 bar, uszczelka FKM
SKG — złącza bagnetowe
Na budowy i do ciężkiej pracy. Żeliwne złącza z podwójnym języczkiem zabezpieczającym do sprężonego powietrza na budowie.
- DIN 3489, ciśnienie 10 bar
- temperatura od −40 do +95 °C
- króciec, gwint wewnętrzny i zewnętrzny
Szukają Państwo złączek wtykowych, złączek gwintowanych lub listwy rozdzielczej? Wszystko do podłączenia węży i narzędzi znajdą Państwo w kategorii Złączki i przyłącza.
Wszystkie złączki i przyłączaSystemy Lüdecke obok siebie
| Profil, materiał, ciśnienie i zastosowanie | ||||
|---|---|---|---|---|
| System | Profil | Materiał | Maks. ciśnienie | Zastosowanie |
| ES | DN 7,2 | mosiądz, mosiądz niklowany | 35 bar | sprężone powietrze w warsztacie i przemyśle |
| ESE | DN 7,2 | stal nierdzewna | 35 bar | przemysł spożywczy, farmacja, chemia, do +200 °C |
| ESIS | DN 7,8 | mosiądz niklowany i stal | 12 bar | bezpieczne rozłączanie z odpowietrzeniem |
| ESIG | DN 10 | mosiądz niklowany i stal | 35 bar | narzędzia o większym zużyciu, 2 100 l/min |
| ESG | DN 19 | mosiądz MS 58 | 35 bar | maszyny o bardzo dużym zużyciu, 8 000 l/min |
| ESA, ESO, ESBI, ESK | DN 5 do 7,5 | mosiądz, stal, stal nierdzewna | 35 bar | maszyny z profilem amerykańskim, Beneluksu, brytyjskim i azjatyckim |
| ESHM, ESH, ESHG | DN 6, 9 i 13 | mosiądz, także nierdzewne (ESHME, ESHE) | 15 bar | formy, woda i olej termostatujący do +200 °C |
| SKG | bagnet 42 mm | żeliwo ciągliwe | 10 bar | budownictwo i przemysł, DIN 3489 |
Dane dotyczą typowego wykonania z króćcem lub gwintem, dokładne wartości znajdą Państwo przy każdym produkcie.
Jak wybrać szybkozłącze
1. Ustalić profil
Proszę sprawdzić złączkę na narzędziu lub maszynie. Szybkozłącze i złączka muszą mieć ten sam profil, najczęstszy jest europejski ES DN 7,2.
2. Wybrać zamknięcie
Szybkozłącze zamykane jednostronnie po rozłączeniu zamyka zasilanie i uchodzi tylko powietrze ze złączki. Do cieczy należy wybrać wykonanie zamykane dwustronnie, dla największego przepływu przelotowe.
3. Wybrać przyłącze
Króciec dobiera się do średnicy wewnętrznej węża, a wąż zabezpiecza opaską. Do instalacji lub maszyny szybkozłącze przykręca się gwintem G lub M.
4. Dbać o złącze
Szybkozłącze należy utrzymywać w czystości, a zużyte wymienić na czas. Nieszczelne złącze stale traci powietrze, które sprężarka musi wytworzyć ponownie.
Najczęstsze pytania
- Czy złączka innej marki pasuje do szybkozłącza Lüdecke ES?
- Tak, jeśli ma ten sam profil DN 7,2. Profil europejski jest znormalizowany, szybkozłącza i złączki DN 7,2 różnych producentów pasują do siebie. Złączy innych profili, na przykład amerykańskiego lub brytyjskiego, nie połączą Państwo ze sobą.
- Czym różni się szybkozłącze zamykane jednostronnie od dwustronnie?
- W wersji zamykanej jednostronnie zawór ma tylko szybkozłącze, po rozłączeniu medium uchodzi tylko ze złączki. W wersji zamykanej dwustronnie zawór ma także złączka i nic nie uchodzi, dlatego nadaje się do cieczy. Szybkozłącze przelotowe nie ma zaworu i daje największy przepływ.
- Do czego służy bezpieczne szybkozłącze ESIS?
- Rozłącza się w dwóch krokach. W pierwszym odpowietrza wąż, dopiero w drugim zwalnia złączkę. Dzięki temu wąż po rozłączeniu nie bije.
- Jakie szybkozłącze wybrać do form i termostatowania?
- Do maszyn przetwórstwa tworzyw służą serie ESHM, ESH i ESHG ze złączką 9, 13 lub 19 mm. Wytrzymują wodę i olej termostatujący do +200 °C oraz ciśnienie 15 bar. Kolorowymi pierścieniami oznaczą Państwo, jakie medium płynie wężem.
- Mosiądz czy stal nierdzewna?
- Do warsztatu i zwykłej instalacji wystarczy mosiądz lub mosiądz niklowany. Nierdzewne szybkozłącza ESE warto wybrać do przemysłu spożywczego, farmacji i chemii oraz tam, gdzie grozi korozja lub wysoka temperatura.
- Czy Lüdecke produkuje w Niemczech?
- Tak. Lüdecke projektuje i wytwarza swoje wyroby we własnym zakładzie w bawarskim Ambergu, gdzie firma ma siedzibę od 1949 roku. Ma certyfikowany system zarządzania jakością według ISO 9001:2015 i system zarządzania środowiskowego według ISO 14001:2015.
Lüdecke to marka niemieckiej firmy LÜDECKE GmbH z Ambergu. Parametry poszczególnych złączy, ciśnienie, przepływ i materiał, znajdą Państwo na karcie każdego produktu.
