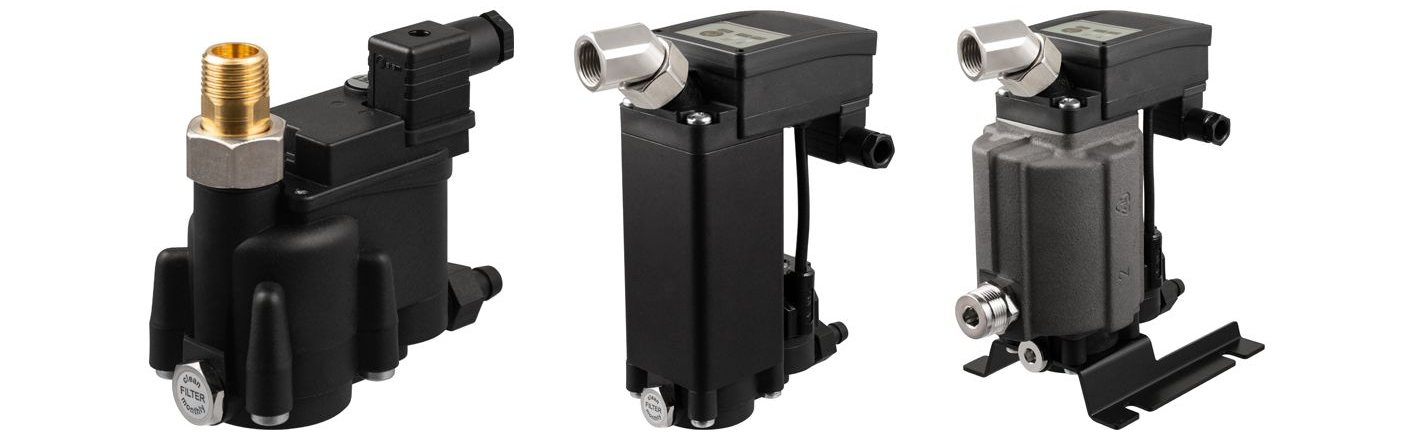

Elektroniczne spusty kondensatu LD

Elektroniczne LD

Seria LD pilnuje poziomu czujnikiem pojemnościowym i otwiera zawór dopiero wtedy, gdy jest co wypuścić — a zamyka go wcześniej, niż za kondensatem zdąży uciec powietrze. Dlatego nie stracisz ani litra sprężonego powietrza. Dziewięć rozmiarów pokryje wszystko od małego warsztatowego osuszacza po dużą sprężarkownię.

Którego LD potrzebujesz

Dobiera się go w zależności od tego, gdzie spust zostanie zamontowany — dlatego w tabeli znajdują się trzy różne kolumny przepływu. Najwięcej kondensatu powstaje za kompresorem, mniej przy osuszaczu, a najmniej przy filtrze; dla tego samego modelu te liczby różnią się nawet dziesięciokrotnie. Wybierajcie według swojego miejsca montażu, a nie według najwyższej liczby.

Podane wydajności obowiązują przy ciśnieniu 7 bar, temperaturze 20 °C i 60 % wilgotności względnej.

#showmore#

Jak LD pracuje

W korpusie jest zbiorniczek, a w nim czujnik pojemnościowy. Gdy kondensat napływa, poziom rośnie; po osiągnięciu górnej granicy elektronika otwiera zawór i opróżnia zbiorniczek. Gdy czujnik zgłasza pusto, zawór się zamyka — a ponieważ dzieje się to wcześniej, niż powietrze dotrze do zaworu, nic nie ucieka.

Na panelu są dwie diody LED i przycisk testowy. Przyciskiem otwierasz zawór ręcznie i sprawdzasz, że nie jest zatkany. Wewnątrz jest sitko filtracyjne, które zatrzyma zanieczyszczenia, zanim dostaną się do zaworu — i to jest też część wymieniana przy przeglądzie.

Montaż

Przyłącza się od góry gwintem, a wyjście kondensatu prowadzi złączka wtykowa 12 mm. Egzemplarze z literą L w oznaczeniu mają dodatkowo przyłącze boczne — przydaje się wszędzie, gdzie od góry do zbiornika nie da się dostać. Montować można pionowo i poziomo.

Na co uważać

Podane wydajności obowiązują przy 7 barach, 20 °C i 60% wilgotności. W cieplejszej i wilgotniejszej pracy kondensatu przybędzie, więc opłaca się wziąć egzemplarz z zapasem. I licz się z rocznym serwisem — sitko i uszczelnienia się przy nim wymienia.

Ventilek radzi

Bezstratny spust spłaca się sam, tylko nie widać tego od razu.

Spust czasowy kupisz za kilka tysięcy, a elektroniczny za wielokrotność tej ceny — jednak ten czasowy wypuszcza powietrze na zewnątrz za każdym razem, nawet gdy nie ma czego odprowadzić. Powietrze, które wyprodukowałeś za pieniądze. LD otwiera się tylko wtedy, gdy ma co odprowadzić. Im więcej godzin pracuje kompresor, tym szybciej różnica się zwraca. I wybieraj według miejsca montażu: na kompresorze obowiązuje inna wartość niż w filtrze.

Częste pytania — elektroniczne ld

Czym różnią się egzemplarze z literą L?

Mają dodatkowo przyłącze boczne G 3/4"/G 1/2". Poza tym są identyczne — ta sama wydajność i te same przepływy. Bierze się je tam, gdzie od góry do zbiornika nie da się dostać.

Która liczba z tabeli jest moja?

To zależy od miejsca montażu. Spust kondensatu na zbiorniku powietrza za kompresorem bierze kolumnę „kompresor", na osuszaczu kolumnę „osuszacz", a w filtrze kolumnę „filtr". Liczby różnią się nawet dziesięciokrotnie, więc ma to znaczenie.

Co wymienia się przy rocznym serwisie?

Sitko i uszczelnienia. Są w zestawie serwisowym dla danej serii.

Czy LD potrzebuje prądu cały czas?

Tak, zasilane jest 230 V, a stopień ochrony to IP 65. Jeśli przy kompresorze nie ma gniazdka, sięgnij po spust pływakowy — ten nie potrzebuje prądu.
