Nierdzewny filtr z węglem aktywnym IHP4A-007 – 420 bar, G 1/2", 2167 l/min olej poniżej 0,005 mg/m³ · klasa 1-x-1 · 420 bar
Kod: IHP4A-007
Produkty powiązane
Opis szczegółowy produktu
Nierdzewny filtr z węglem aktywnym IHP4A-007 usuwa olej resztkowy, opary oleju, węglowodory i zapach; olej resztkowy wynosi poniżej 0,005 mg/m³. Ma gwint G 1/2", przepływ 2167 l/min przy 7 bar i ciśnienie robocze do 420 bar.
Należy do serii filtrów wysokociśnieniowych IHP4 i jest jednym z filtrów z węglem aktywnym IHP4A: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1/2" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 2167 l/min (130 Nm³/h) |
| Ciśnienie robocze | 420 bar |
| Temperatura robocza | od +1,5 do +45 °C |
| Klasa ISO 8573-1 | 1-x-1 |
| Olej resztkowy | < 0,005 mg/m³ |
| Wymiana wkładu | co 6 miesięcy |
| Wkład | IHPA-007V |
| Materiał | węgiel aktywny |
| Korpus | stal nierdzewna 1.4301, na życzenie 1.4404 |
| Wysokość A | 230 mm |
| Szerokość głowicy B | 118 mm |
| Największa szerokość C | 129 mm |
| Od górnej krawędzi D | 36 mm |
| Masa | 15,7 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |

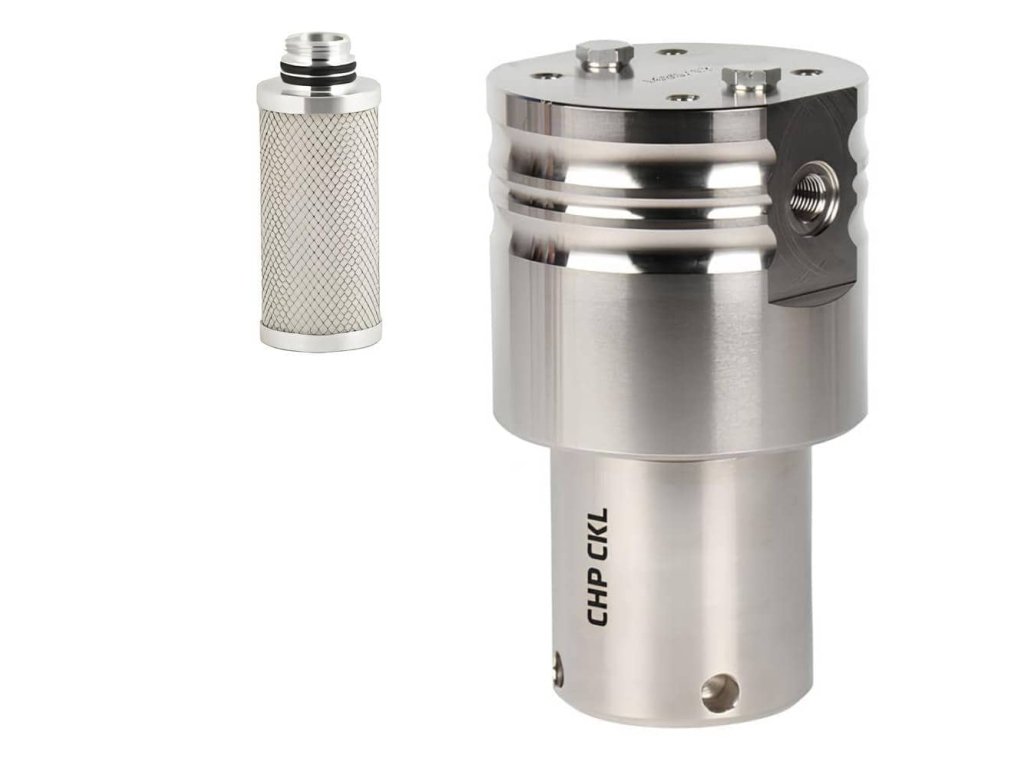

Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4301, na życzenie z 1.4404. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 230 mm, szerokość głowicy B 118 mm, największa szerokość C 129 mm i od górnej krawędzi D 36 mm. Masa 15,7 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 2167 | 6501 | 10 835 | 17 336 | 26 004 | 26 004 | 26 004 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | IHPA-007V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WM |
| Separator wody przed filtrem | separatory cyklonowe IHP |
Gdzie go umieścić
Montuje się go zawsze za mikrofiltrem IHP4S: węgiel aktywny nie może pracować w środowisku nasyconym olejem, a klasa 1 cząstek stałych obowiązuje tylko z mikrofiltrem.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne wysokociśnieniowe filtry z węglem aktywnym IHP4A do 420 bar |
|---|---|
| Wersja: | Węgiel aktywny |
| Ciśnienie: | 420 barów |
| Podłączenie strony: | 1/2" |
| Wymiary: | 230 × 118 × 129 mm |
| Filtracja: | Węgiel aktywny |
| Wkład filtra: | IHPA-007V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +45°C |
| Przepływ: | 2167 l/min |
| Pozostały olej: | <0,005 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
