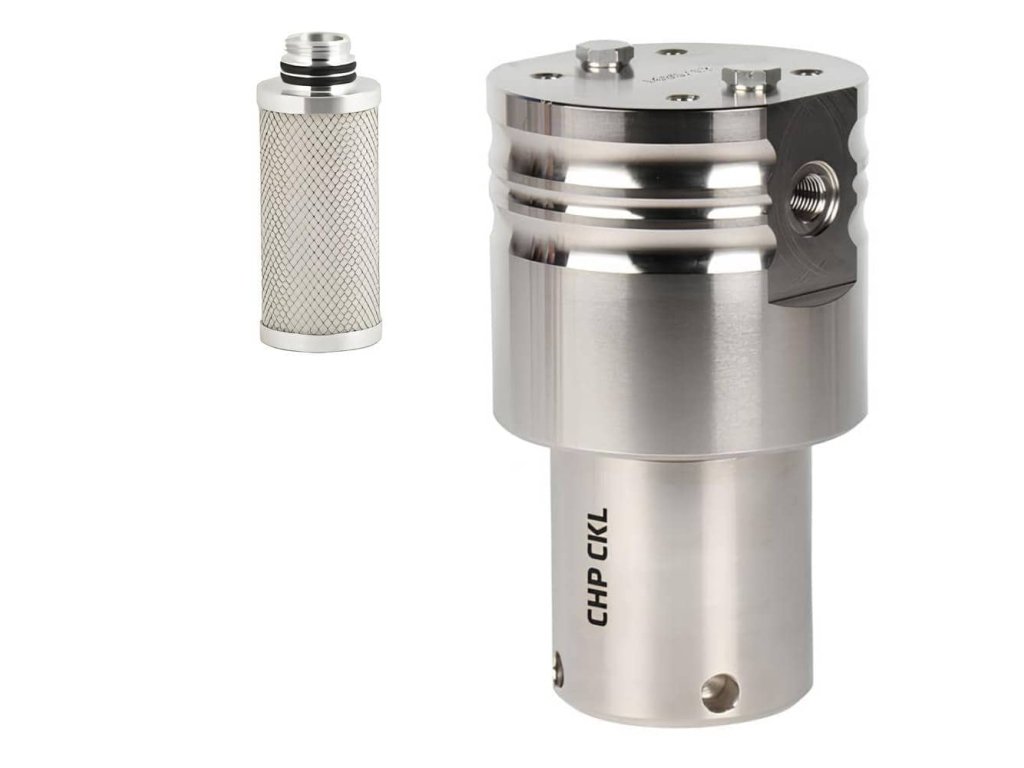

Nierdzewny filtr z węglem aktywnym IHP4A-005 – 420 bar, G 3/8", 1167 l/min olej poniżej 0,005 mg/m³ · klasa 1-x-1 · 420 bar
Kod: IHP4A-005
Produkty powiązane
Opis szczegółowy produktu
Nierdzewny filtr z węglem aktywnym IHP4A-005 usuwa olej resztkowy, opary oleju, węglowodory i zapach; olej resztkowy wynosi poniżej 0,005 mg/m³. Ma gwint G 3/8", przepływ 1167 l/min przy 7 bar i ciśnienie robocze do 420 bar.
Należy do serii filtrów wysokociśnieniowych IHP4 i jest jednym z filtrów z węglem aktywnym IHP4A: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/8" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 1167 l/min (70 Nm³/h) |
| Ciśnienie robocze | 420 bar |
| Temperatura robocza | od +1,5 do +45 °C |
| Klasa ISO 8573-1 | 1-x-1 |
| Olej resztkowy | < 0,005 mg/m³ |
| Wymiana wkładu | co 6 miesięcy |
| Wkład | IHPA-005V |
| Materiał | węgiel aktywny |
| Korpus | stal nierdzewna 1.4301, na życzenie 1.4404 |
| Wysokość A | 182 mm |
| Szerokość głowicy B | 98 mm |
| Największa szerokość C | 104 mm |
| Od górnej krawędzi D | 30 mm |
| Masa | 7,9 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali nierdzewnej 1.4301, na życzenie z 1.4404. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 182 mm, szerokość głowicy B 98 mm, największa szerokość C 104 mm i od górnej krawędzi D 30 mm. Masa 7,9 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 1167 | 3501 | 5835 | 9336 | 14 004 | 14 004 | 14 004 |

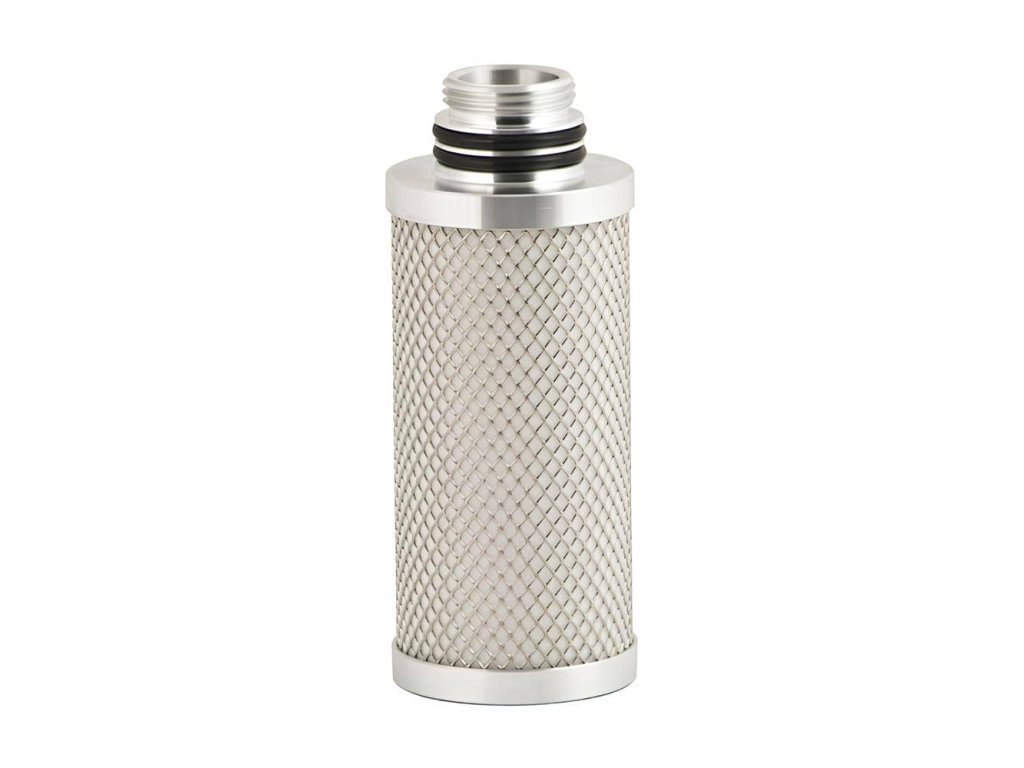

Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | IHPA-005V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WS |
| Separator wody przed filtrem | separatory cyklonowe IHP |
Gdzie go umieścić
Montuje się go zawsze za mikrofiltrem IHP4S: węgiel aktywny nie może pracować w środowisku nasyconym olejem, a klasa 1 cząstek stałych obowiązuje tylko z mikrofiltrem.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne wysokociśnieniowe filtry z węglem aktywnym IHP4A do 420 bar |
|---|---|
| Wersja: | Węgiel aktywny |
| Ciśnienie: | 420 barów |
| Podłączenie strony: | 3/8" |
| Wymiary: | 182 × 98 × 104 mm |
| Filtracja: | Węgiel aktywny |
| Wkład filtra: | IHPA-005V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +45°C |
| Przepływ: | 1167 l/min |
| Pozostały olej: | <0,005 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
