Filtr zgrubny AAFB-78 – G 1/2", 1300 l/min 15 mikronów · klasa 7 · 16 bar
Kod: AAFB-78
Produkty powiązane
Opis szczegółowy produktu
Filtr zgrubny ze spiekanym wkładem AAFB-78 zatrzymuje grube zanieczyszczenia stałe większe niż 15 µm i chroni dokładniejsze stopnie za sobą. Ma gwint G 1/2" i przepływ 1300 l/min przy 7 bar, ciśnienie robocze do 16 bar.
Należy do serii filtrów Omega Air AAF: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1/2" |
| Przepływ przy 7 bar | 1300 l/min (78 Nm³/h) |
| Ciśnienie robocze | 16 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 15 µm |
| Klasa ISO 8573-1 | 7-x-x |
| Spadek ciśnienia nowego wkładu | 20 mbar |
| Wymiana wkładu | co 12 miesięcy lub co 4000 godzin pracy |
| Spust kondensatu | pływakowy spust AOK16B (automatyczny) |

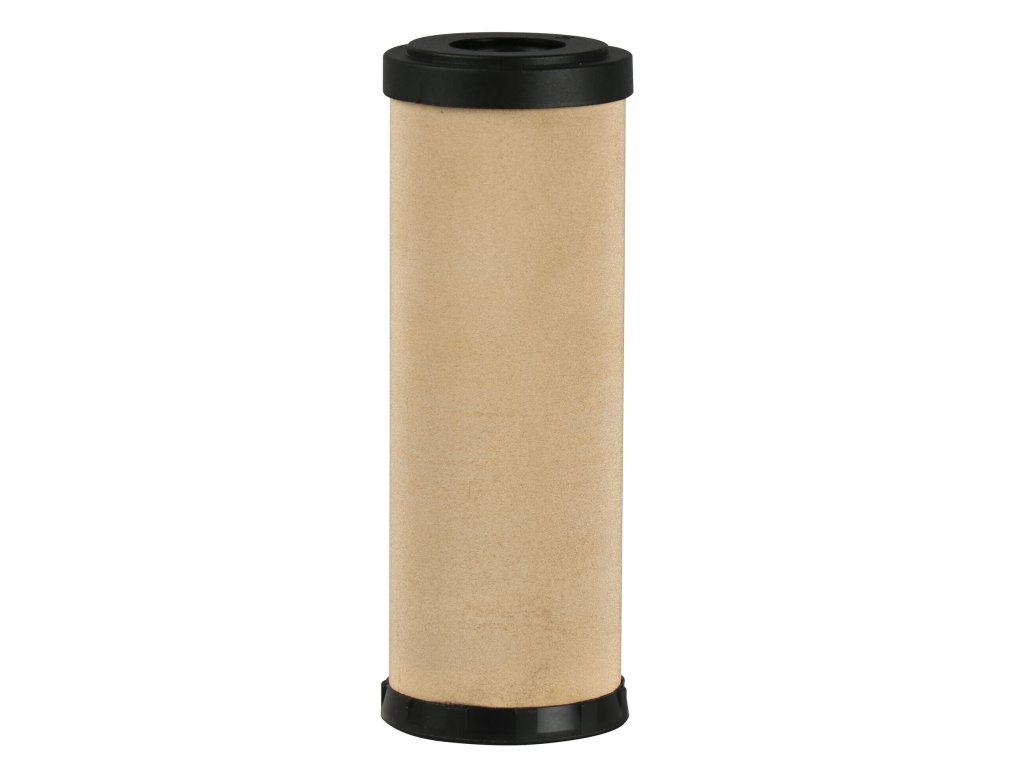

| Materiał filtracyjny | spiekany mosiądz |
| Korpus | aluminium, lakier kataforetyczny, powłoka X2-COAT, blokada wkładu AVELOCK |
| Wymiary A × B × C × D | 189 × 88 × 21 × 80 mm |
| Masa | 0,6 kg |
| Wkład zapasowy | AAFB-78V |
Wymiary
Wymiary A × B × C × D: 189 × 88 × 21 × 80 mm, masa 0,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar, temperatury otoczenia +20 °C i temperatury powietrza na wlocie +35 °C. Przy innym ciśnieniu zmienia się według współczynnika korekcyjnego:
| Ciśnienie (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 494 | 650 | 819 | 975 | 1144 | 1300 | 1469 | 1625 | 1794 | 1950 | 2119 | 2275 | 2444 | 2600 | 2769 |
Wkład zapasowy i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | AAFB-78V |
| Zestawy łączące (2 i 3 filtry) | AAF-2L, AAF-3L |
| Zestawy z kątownikami na ścianę | AAF-W1L, AAF-W2L, AAF-W3L |
| Korpus bez wkładu | AAF-78T |
| Inny spust kondensatu | spusty do filtrów |
| Wskaźnik zanieczyszczenia | wskaźniki i manometry różnicowe |
Gdzie go umieścić
Montuje się go na początku filtracji, przed filtrem podstawowym AAFP lub filtrem przeciwpyłowym AAFR.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Filtry zgrubne sprężonego powietrza AAFB ze spiekanym wkładem |
|---|---|
| Wersja: | Gruby filtr |
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 1/2" |
| Wymiary: | (A)189 x (B)88 x (C)21 x (D)60 mm |
| Certyfikacja: | CE-PED-H, ISO 8573-1 (IUTA) |
| Filtracja: | 15 hm |
| Wkład filtra: | AAFB-78V |
| Materiał: | Aluminium |
| Odpływ kondensatu: | Automatyczne |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 1300 l/min |
| Klasa jakości - zanieczyszczenia stałe: | 7 |
