Smarownice FUTURA do stref ATEX do 16 bar
Smarownica FUTURA dodaje do sprężonego powietrza olej w postaci drobnej mgły. Powietrze doprowadza go potem do narzędzi, siłowników i zaworów, które wymagają smarowania.
Ilość oleju ustawisz śrubką dozującą i sprawdzisz, licząc krople. Smarownice występują w czterech rozmiarach z gwintami od G 1/4" do 1" i z przepływem do 16 000 l/min.
Którą smarownicę wybrać

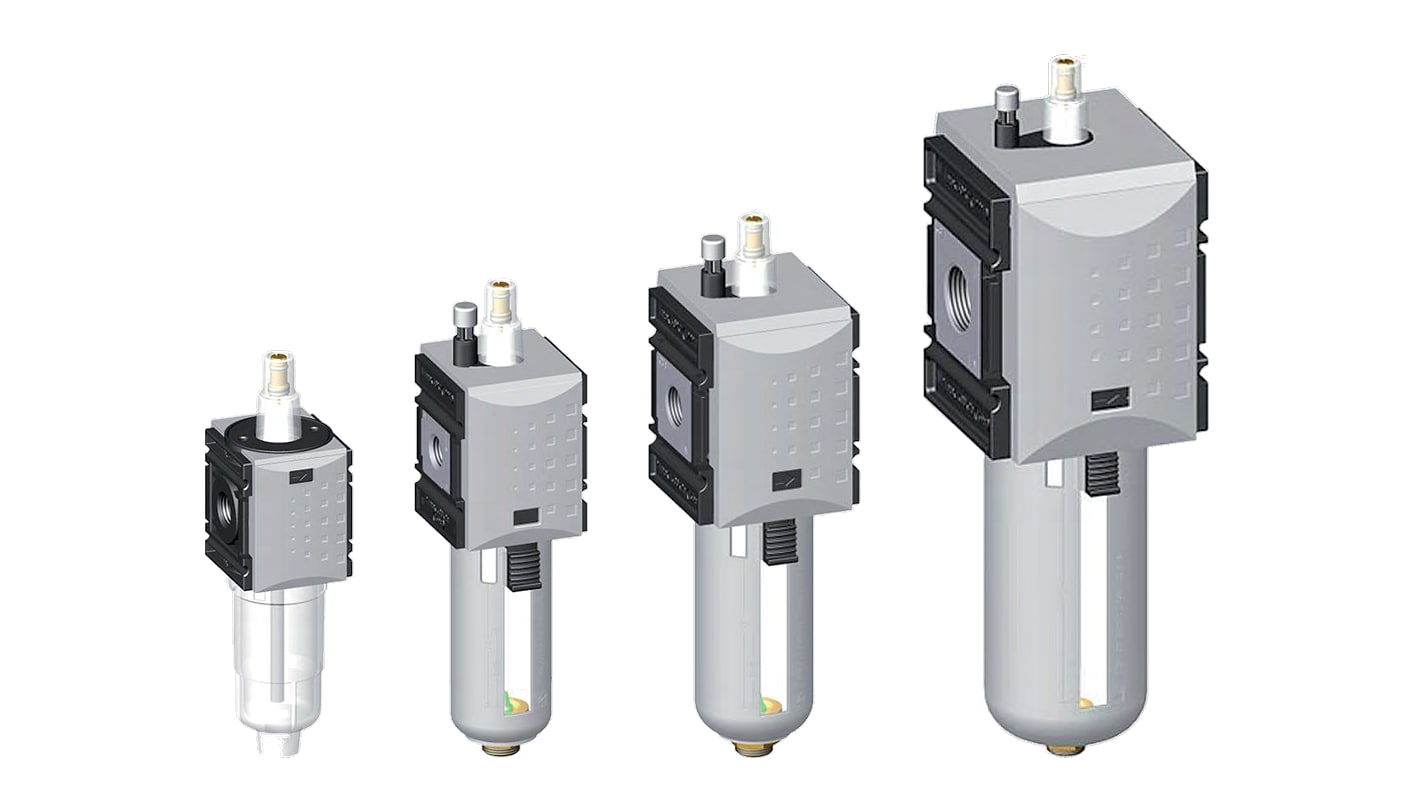

Smarownica w rozmiarach od 1 do 4
Gwinty od G 1/4" do 1", przepływ od 2 800 do 16 000 l/min. Napełnia się ją ręcznie lub wężykiem w trakcie pracy.
Mikrosmarownica w rozmiarze 0
Najmniejsza wersja G 1/4" z przepływem do 1 400 l/min i zapasem 35 cm³ oleju. Napełnia się ją tylko ręcznie.
Metalowy zbiornik
Do trudniejszych warunków pracy. W rozmiarach od 1 do 4 z wziernikiem, w rozmiarze 0 bez niego. Wybierzesz go na karcie produktu.
Wziernik kroplowy
W przezroczystym wzierniku liczysz krople, a śrubką dozującą ustawisz ilość oleju.
Smarownice według rozmiaru
| Smarownice FUTURA | ||||||
|---|---|---|---|---|---|---|
| Rozmiar | Gwint | Maks. przepływ (l/min) | Dozuje olej od (l/min) | Zapas oleju (cm³) | Szerokość × wysokość (mm) | Numer katalogowy |
| 0 | G 1/4" | 1 400 | 26 | 35 | 43 × 156 | OL014-F |
| 1 | G 1/4" | 2 800 | 90 | 40 | 52 × 185 | OL14-F |
| 1 | G 3/8" | 2 800 | 90 | 40 | 52 × 185 | OL38-F |
| 2 | G 3/8" | 8 000 | 70 | 80 | 63 × 210 | OL382-F |
| 2 | G 1/2" | 8 000 | 70 | 80 | 63 × 210 | OL12-F |
| 4 | G 3/4" | 16 000 | 115 | 181 | 85 × 271 | OL34-F |
| 4 | G 1" | 16 000 | 115 | 181 | 85 × 271 | OL10-F |
Smarownica zaczyna dodawać olej dopiero od określonego przepływu. W kolumnie „dozuje olej od” podano tę wartość przy 6 bar. Metalowy zbiornik wybierzesz na karcie produktu. Rozmiar 0 ma ciśnienie wejściowe najwyżej 12 bar. Rozmiar 0 nie nadaje się do stref zagrożonych wybuchem.
#showmore#
Jak ustawić dawkowanie
Ilość oleju ustawisz śrubką dozującą na wzierniku kroplowym i sprawdzisz, licząc krople, które spadają we wzierniku. Orientacyjnie wystarczą 1–2 krople na minutę przy przepływie 1 000 l/min. W mikrosmarownicy w rozmiarze 0 to ok. 10–20 kropli na minutę.
Smarownica dodaje olej dopiero od określonego przepływu powietrza. Przy małym poborze więc nie kapie. Wartości dla poszczególnych rozmiarów znajdziesz w tabeli.
Napełnianie olejem
Ręcznie: zdejmij zbiornik, nalej olej do znaku i załóż zbiornik, aż zabezpieczenie słyszalnie zaskoczy. Olej dolewaj, gdy poziom spadnie do dolnego znaku.
Rozmiary od 1 do 4 można napełniać także w trakcie pracy. Do zbiornika na dole podłączysz wężyk z gwintem G 1/8", drugi koniec zanurzysz w oleju i naciśniesz przycisk napełniania. Smarownica musi być pod ciśnieniem. Wężyk może zostać podłączony.
Katalog zaleca olej klasy ISO VG 32 (CL32 według DIN 51517). W ofercie mamy SOL do temperatur powyżej +5 °C, SOLWI do pracy z większą ilością kondensatu, na przykład w temperaturze poniżej +5 °C, oraz spożywczy SOLLE. Wszystkie trzy oleje są też w opakowaniach 5, 10 i 20 l.
Gdzie umieścić smarownicę
Smarownicę montuje się w układzie na końcu, za filtrem i reduktorem. Montuj ją tylko pionowo, zbiornikiem w dół, i zgodnie ze strzałką na korpusie.
Za smarownicą nie podłączaj niczego, co potrzebuje powietrza bez oleju, na przykład pistoletów natryskowych. Do tego służy odgałęzienie przed smarownicą, na przykład moduł rozgałęźny FUTURA.
Mgła olejowa szkodzi zdrowiu. Smarownicy używaj tylko w zamkniętych układach pneumatycznych, a na wyloty odpowietrzające zaworów załóż tłumiki filtrujące.
Strefy zagrożone wybuchem
Smarownice w rozmiarach 1, 2 i 4 to urządzenia mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy całej serii FUTURA. Rozmiar 0 nie nadaje się do stref zagrożonych wybuchem.
Części zamienne i akcesoria według rozmiaru
Na karcie każdej smarownicy części jej rozmiaru są pokazane jako produkty powiązane.
| Części zamienne i akcesoria do smarownic | ||||
|---|---|---|---|---|
| Część | Rozmiar 0 | Rozmiar 1 | Rozmiar 2 | Rozmiar 4 |
| Plastikowy zbiornik | BDO00 | BOL1F | BOL2F | BOL4F |
| Metalowy zbiornik | BDO00-M | BOLM1F | BOLM2F | BOLM4F |
| Pierścień uszczelniający zbiornika | OR1 | OR1F | OR2F | OR4F |
| Wziernik kroplowy | TROPFOLF | |||
| Kątownik mocujący ze śrubami | W0F | W1F | W2F | W4F |
| Zestaw łączący | KP0F | KP1F | KP2F | KP4F |
| Zestaw łączący z konsolą ścienną | KPW0F | KPW1F | KPW2F | KPW4F |
Konserwacja
Przed uruchomieniem sprawdź poziom oleju i ustawienie dawkowania. Plastikowe zbiorniki czyść tylko wilgotną szmatką z wodą lub łagodnym środkiem, rozpuszczalniki uszkodzą poliwęglan.
Ventilek radzi
Mniej oleju to więcej. Zacznij od 1–2 kropli na minutę i zwiększ dawkę dopiero, gdy narzędzie pracuje na sucho. Nadmiar oleju skończy w instalacji i na obrabianych przedmiotach.
- Jaki olej do smarownicy?
- Katalog zaleca olej klasy ISO VG 32 (CL32 według DIN 51517). Do zastosowań spożywczych w ofercie jest olej spożywczy.
- Ile oleju ustawić?
- Orientacyjnie 1–2 krople na minutę przy przepływie 1 000 l/min, w mikrosmarownicy w rozmiarze 0 ok. 10–20 kropli.
- Dlaczego smarownica nie kapie?
- Dodaje olej dopiero od określonego przepływu powietrza, w rozmiarze 1 na przykład od 90 l/min przy 6 bar. Przy małym poborze więc nie kapie.
- Czy można dolać oleju w trakcie pracy?
- W rozmiarach od 1 do 4 tak, wężykiem z gwintem G 1/8" i przyciskiem napełniania. Smarownica musi być pod ciśnieniem. Rozmiar 0 napełnia się tylko ręcznie.
- Gdzie w układzie montuje się smarownicę?
- Na końcu, za filtrem i reduktorem. Powietrze bez oleju pobieraj przed smarownicą.
- Czy nadaje się do stref zagrożonych wybuchem?
- Rozmiary 1, 2 i 4 tak, w strefach 1, 2, 21 i 22 zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE. Rozmiar 0 nie.
Ciśnienie wejściowe 0–16 bar (rozmiar 0: 0–12 bar), temperatura robocza od −10 do +50 °C, sprężone powietrze i gazy obojętne. Korpusy z poliamidu wzmocnionego włóknem szklanym, zbiorniki z poliwęglanu lub metalowe.
