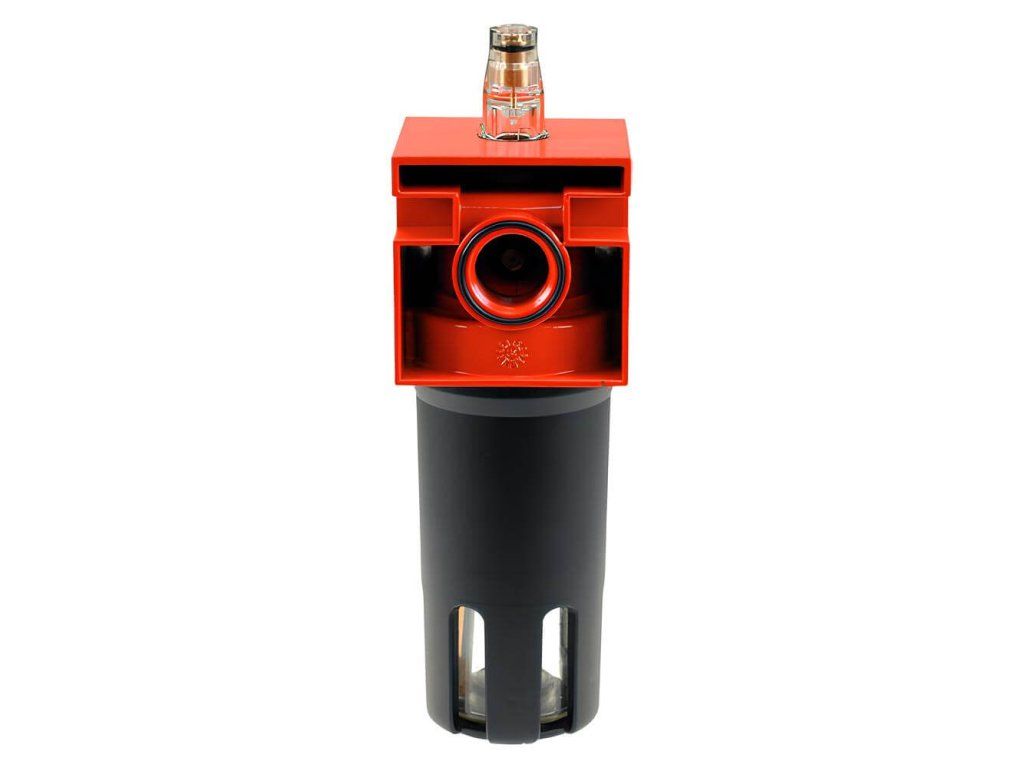

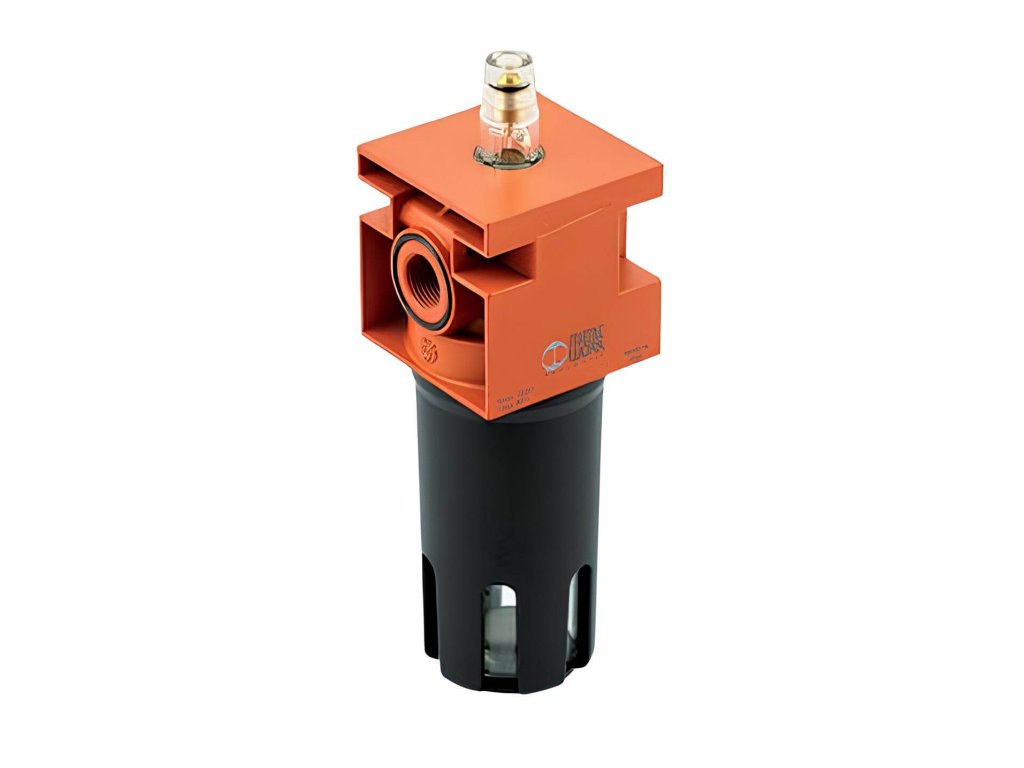

Metalowa smarownica N34 do 18 bar - G 3/4" G 3/4" · do 18 bar · przepływ 16 000 l/min · 260 × 80 mm
Kod: N34
Produkty powiązane
Opis szczegółowy produktu
Metalowa smarownica sprężonego powietrza z gwintem G 3/4" dodaje do powietrza olej proporcjonalnie do przepływu, więc smaruje już przy małym poborze. Olej jest w metalowym zbiorniku 379 cm³, a dawkę ustawisz precyzyjnie śrubką. Przepływ 16 000 l/min.
Parametry
| N34 — parametry | |
|---|---|
| Wykonanie | Smarownica |
| Przyłącze | gwint wewnętrzny G 3/4" |
| Rozmiar korpusu | 3 (szerokość korpusu 80 mm) |
| Ciśnienie wejściowe | do 18 bar |
| Przepływ | 16 000 l/min |
| Wysokość × szerokość | 260 × 80 mm |
| Pojemność zbiornika | 379 cm³ |
| Materiał | stop cynku, metalowy zbiornik z wziernikiem |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze |
Do czego się nadaje
Podłącza się ją jako ostatnią, za filtrem i reduktorem, do narzędzi i napędów, które wymagają smarowania. Do lakierowania natryskowego się nie nadaje. Gwint G 3/4" nadaje się do linii produkcyjnej lub do maszyn o dużym zużyciu powietrza.
Do zbiornika wlewa się olej do narzędzi pneumatycznych, na przykład OLN-1. Zapasowy zbiornik to NOK3, wziernik N-OZ. Wersja z tym samym korpusem i gwintem G 1" to N10.
Ventilek radzi
Do zbiornika tylko bez ciśnienia. Przed dolaniem oleju zamknij dopływ i wypuść ciśnienie. Zbiornika pod ciśnieniem nie da się bezpiecznie odkręcić.
Parametry dodatkowe
| Kategoria: | Wytrzymałe metalowe jednostki uzdatniania powietrza I8 do 18 bar |
|---|---|
| Wersja: | Smarownica |
| Ciśnienie: | 18 barów |
| Wymiary: | 260 × 80 mm |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | 379 cm3 |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 16 000 l/min |
| Gwint: | G 3/4" |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Metal Work to włoski producent pneumatyki z Concesio koło Brescii, założony w 1967 roku. Produkuje napędy i technikę manipulacyjną, zawory i sterowanie, przygotowanie sprężonego powietrza, złączki i akcesoria. W zakładzie w Concesio pracuje ponad 600 osób, a grupę Metal Work tworzy 61 firm na całym świecie.
U nas znajdą Państwo przygotowanie powietrza Metal Work w dwóch seriach: kompaktową plastikową I3 do 13 bar i wytrzymałą metalową I8 do 18 bar. Obie mają reduktor ciśnienia, filtr, smarownicę, filtroreduktor i zespół dwuelementowy, a do tego wkłady, zbiorniki i kątowniki.
Z Włoch od 1967 rokuDwie serie przygotowania powietrza Metal Work
Seria I3 — plastikowa do 13 bar
Wąskie przygotowanie powietrza do małej przestrzeni. Plastikowy korpus o szerokości tylko 40 mm z gwintem G 1/8″ lub G 1/4″.
- regulacja ciśnienia 0 do 8 bar
- filtr 20 µm z półautomatycznym spustem
- pięć elementów i wspólne części zamienne
Seria I8 — metalowa do 18 bar
Wytrzymałe przygotowanie dla wyższego ciśnienia. Metalowy korpus i metalowy zbiornik z wziernikiem w trzech rozmiarach.
- regulacja ciśnienia 0 do 12 bar
- gwint G 1/4″ do 1″
- przepływ filtra do 11 000 l/min
Potrzebują Państwo zespołu do 10 bar, nierdzewnego lub w innym rozmiarze? Wszystkie zespoły przygotowania powietrza, filtry, reduktory i smarownice są w jednej kategorii.
Wszystkie jednostki uzdatnianiaSerie I3 i I8 obok siebie
| Element, gwint i przepływ | ||
|---|---|---|
| Element | Seria I3 (plastik) | Seria I8 (metal) |
| Reduktor ciśnienia DM | G 1/8″ i 1/4″, 600 l/min | G 1/4″–1″, 650–4 500 l/min |
| Filtr FWA 20 µm | G 1/8″ i 1/4″, 1 200 l/min | G 1/4″–1″, 1 720–11 000 l/min |
| Smarownica N | G 1/8″ i 1/4″, 710 l/min | G 1/4″–1″, 1 100–16 000 l/min |
| Filtroreduktor FDM | G 1/8″ i 1/4″, 600 l/min | G 1/4″–1/2″, 700–2 500 l/min |
| Zespół dwuelementowy WE | G 1/8″ i 1/4″, 260 l/min | G 1/4″–1/2″, 500–2 200 l/min |
| Ciśnienie wejściowe i regulacja | do 13 bar, 0–8 bar | do 18 bar, 0–12 bar |
| Szerokość elementu | 40 mm | 42, 60 i 80 mm |
Przepływ to największy przepływ powietrza przez element w litrach na minutę. Temperatura pracy obu serii wynosi −10 do +50 °C.
Jak dobrać i podłączyć przygotowanie powietrza
1. Ciśnienie
Gdy instalacja pracuje powyżej 13 bar, należy wybrać metalową serię I8 do 18 bar. Przy niższym ciśnieniu i braku miejsca wystarczy plastikowa seria I3.
2. Przepływ
Proszę zsumować zużycie powietrza wszystkiego, co pracuje jednocześnie, i wybrać rozmiar o wyższym przepływie. Zespół dwuelementowy przepuści mniej powietrza niż osobne elementy.
3. Kolejność
W kierunku przepływu najpierw filtr, za nim reduktor, a na końcu smarownica. Filtr i smarownicę montuje się pionowo, zbiornikiem w dół.
4. Konserwacja
Kondensat ze zbiornika usuwa spust. Zabrudzony wkład filtracyjny należy wymienić na nowy 20 µm albo na dokładniejszy 5 µm.
Najczęstsze pytania
- Czy manometr jest częścią reduktora?
- Nie, do reduktorów, filtroreduktorów i zespołów obu serii manometr zamawia się osobno. Do serii I3 pasuje manometr 0–10 bar, do serii I8 manometr 0–16 bar.
- Jakie są części zamienne do zespołów?
- Wkłady filtracyjne 20 i 5 µm, zbiorniki filtra i smarownicy, wziernik oleju i kątowniki mocujące. W serii I3 części są wspólne dla obu gwintów, w I8 dobiera się je według rozmiaru korpusu.
- Gwint G 1/8″ czy G 1/4″?
- W serii I3 oba gwinty mają ten sam korpus, przepływ i części zamienne. G 1/8″ pasuje do cienkich przewodów i małych urządzeń, G 1/4″ do typowych szybkozłączy i węży narzędzi.
- Czy zespół nadaje się do malowania natryskowego?
- Tak, ale bez smarownicy: filtr i reduktor dadzą czyste powietrze bez oleju. Do dokładniejszej filtracji służą filtry przemysłowe według ISO 8573.
- Jakie certyfikaty ma Metal Work?
- Metal Work ma certyfikat zarządzania jakością ISO 9001 od 1992 roku (DEKRA), środowiskowy ISO 14001 od 2000 roku i ISO 45001 od 2019 roku.
Wymiary, przepływy i części zamienne obu serii znajdą Państwo w tabelach w ich kategoriach. Metal Work to marka włoskiej spółki Metal Work S.p.A.
