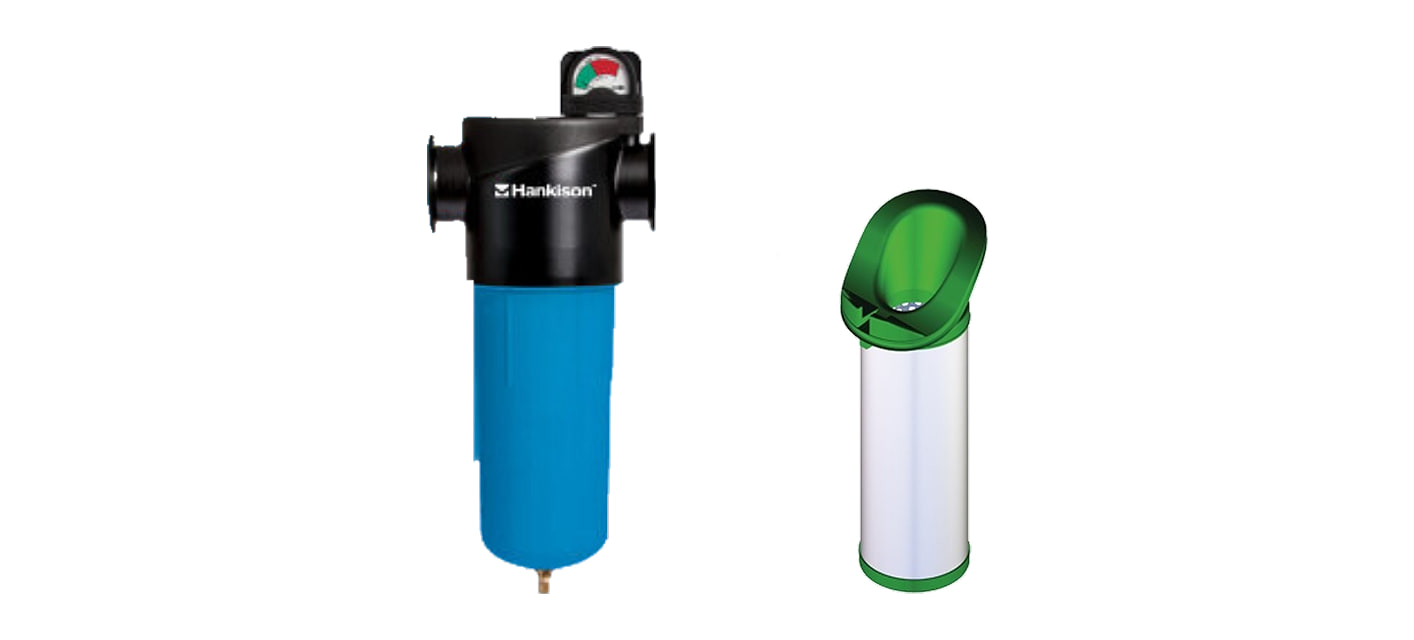

Mikrofiltry Hankison NGF HF na cząstki i olej
Mikrofiltr HF to wysokosprawny filtr koalescencyjny na aerozol olejowy. Zatrzymuje cząstki stałe i ciekłe większe niż 0,01 µm i oddziela ponad 99,9 % oleju; olej resztkowy wynosi poniżej 0,01 mg/m³.
Filtr HF występuje w 14 rozmiarach od F02 do F17 z gwintem od G 1/4" do G 3" i przepływem od 566 do 42 483 l/min. Jest jednym z pięciu stopni filtrów Hankison NGF — korpus jest dla wszystkich stopni taki sam, różni się wkład z kolorową pokrywą (zielona).
Filtry HF według rozmiaru
Rozmiar określa gwint, przepływ i wkład. Do każdego rozmiaru należy własny wkład zapasowy.
| Filtry HF i wkłady zapasowe według rozmiaru | |||||
|---|---|---|---|---|---|
| Filtr | Gwint | l/min | Nm³/h | Ciśnienie do | Wkład zapasowy |
| F02-B-HF | G 1/4" | 566 | 34 | 16 bar | HF-02 |
| F03-B-HF | G 3/8" | 983 | 59 | 16 bar | HF-03 |
| F04-B-HF | G 1/2" | 1416 | 85 | 16 bar | HF-04 |
| F06-B-HF | G 3/4" | 2116 | 127 | 16 bar | HF-06 |
| F07-B-HF | G 3/4" | 2916 | 175 | 16 bar | HF-07 |
| F08-B-HF | G 1" | 4450 | 267 | 16 bar | HF-08 |
| F10-B-HF | G 1 1/2" | 7283 | 437 | 16 bar | HF-10 |
| F11-B-HF | G 1 1/2" | 10 200 | 612 | 16 bar | HF-11 |
| F12-B-HF | G 2" | 11 350 | 681 | 16 bar | HF-12 |
| F13-B-HF | G 2 1/2" | 16 083 | 965 | 11 bar | HF-13 |
| F14-B-HF | G 2 1/2" | 21 950 | 1317 | 11 bar | HF-14 |
| F15-B-HF | G 2 1/2" | 33 983 | 2039 | 11 bar | HF-15 |
| F16-B-HF | G 3" | 33 983 | 2039 | 11 bar | HF-16 |
| F17-B-HF | G 3" | 42 483 | 2549 | 11 bar | HF-17 |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masę znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Mikrofiltr HF sprawdzi się wszędzie tam, gdzie przeszkadza olej w powietrzu: na końcu instalacji przed odbiornikiem, jako olejowy filtr koalescencyjny i jako filtr wstępny przed osuszaczem membranowym lub adsorpcyjnym.
Pracuje dwustopniowo — najpierw oddziela ciecz, potem kropelki oleju. Przed nim powinien być filtr przeciwpyłowy PF, aby jego wkład nie zapychał się tak szybko.
Gdzie go umieścić

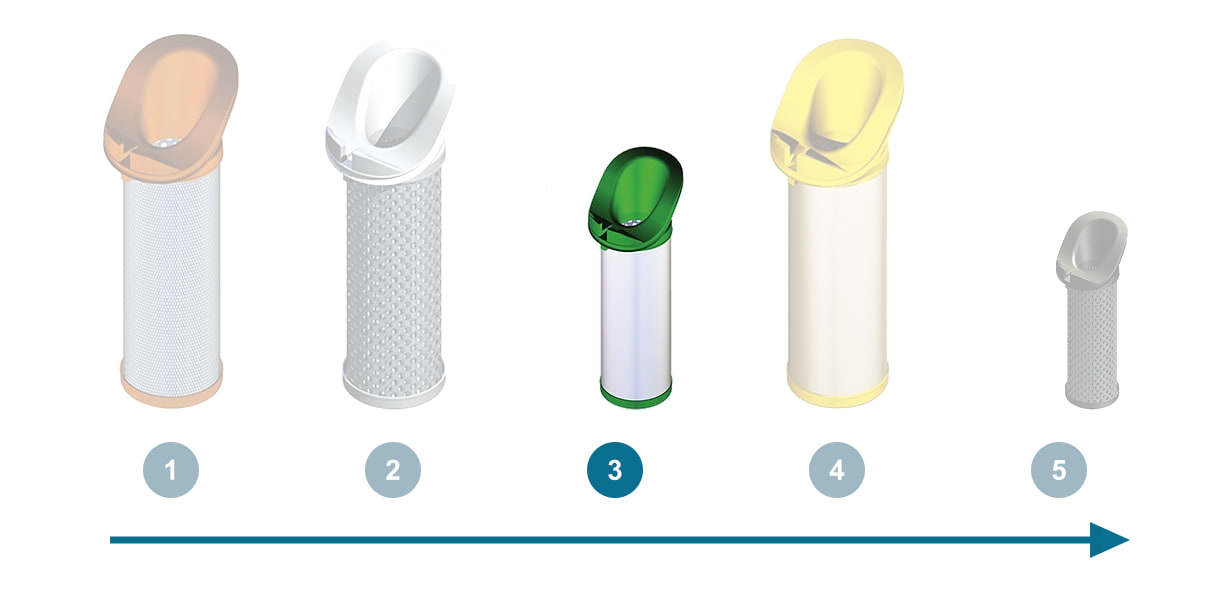

Za filtrem przeciwpyłowym PF, przed węglem aktywnym CF lub przed osuszaczem.
Przepływ według ciśnienia

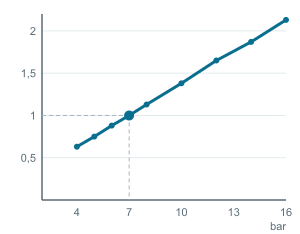

Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmieniają się według współczynnika korekcyjnego: przy niższym ciśnieniu filtr przepuści mniej powietrza, przy wyższym więcej. Rozmiary od F13 do F17 pracują do 11 bar.
| Przepływ filtrów HF w l/min według ciśnienia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (gwint) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| F02 (G 1/4") | 356 | 498 | 566 | 781 | 933 | 1205 |
| F03 (G 3/8") | 619 | 865 | 983 | 1356 | 1621 | 2093 |
| F04 (G 1/2") | 892 | 1246 | 1416 | 1954 | 2336 | 3016 |
| F06 (G 3/4") | 1333 | 1862 | 2116 | 2920 | 3491 | 4507 |
| F07 (G 3/4") | 1837 | 2566 | 2916 | 4024 | 4811 | 6211 |
| F08 (G 1") | 2803 | 3916 | 4450 | 6140 | 7342 | 9478 |
| F10 (G 1 1/2") | 4588 | 6409 | 7283 | 10 050 | 12 016 | 15 512 |
| F11 (G 1 1/2") | 6426 | 8976 | 10 200 | 14 075 | 16 830 | 21 726 |
| F12 (G 2") | 7150 | 9988 | 11 350 | 15 662 | 18 727 | 24 175 |
| F13 (G 2 1/2") | 10 132 | 14 153 | 16 083 | 22 194 | – | – |
| F14 (G 2 1/2") | 13 828 | 19 316 | 21 950 | 30 290 | – | – |
| F15 (G 2 1/2") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F16 (G 3") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F17 (G 3") | 26 764 | 37 385 | 42 483 | 58 626 | – | – |
Rozmiary

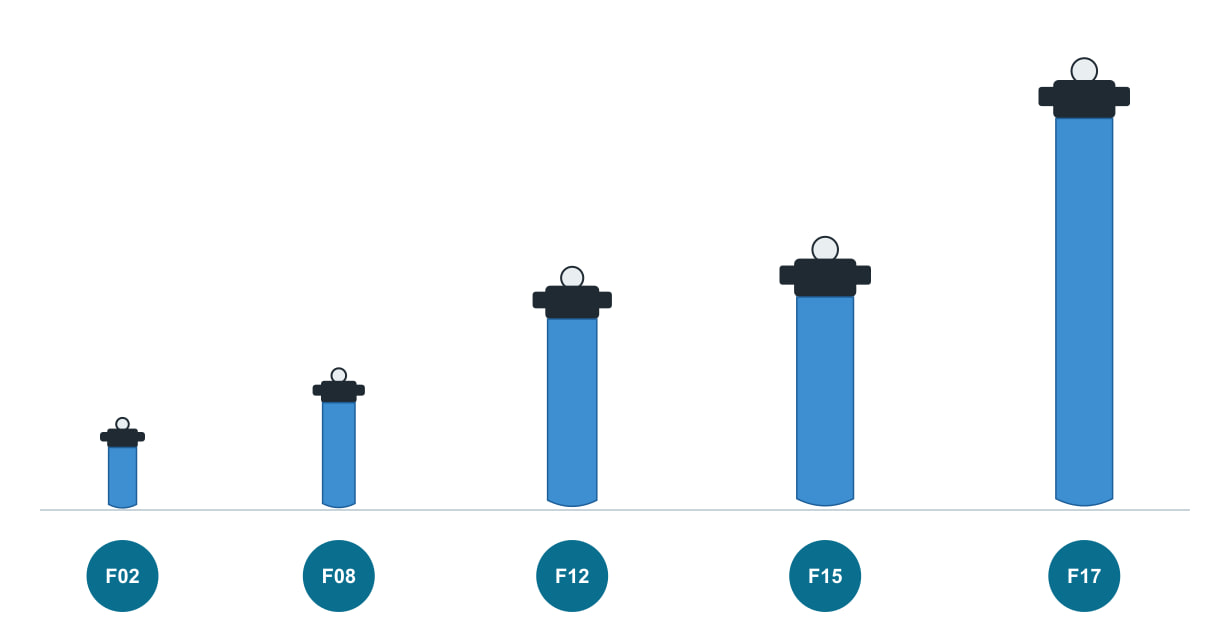

Najmniejszy filtr F02 ma wysokość 205,5 mm, największy F17 1085,1 mm. Szerokość, wysokość, oś przyłącza i wolną przestrzeń pod filtrem do wymiany wkładu znajdziesz na karcie produktu każdego rozmiaru.
Wkład i konserwacja

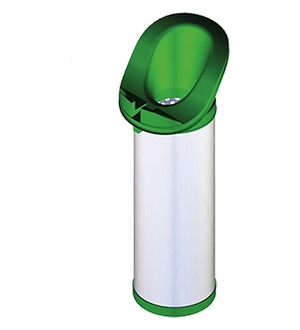

W korpusie montuje się jeden wkład, dla każdego rozmiaru inny — na przykład HF-06 do F06-B-HF. Kolorowa pokrywa wkładu określa stopień filtracji, więc przy wymianie nie da się wkładów pomylić.
Spadek ciśnienia nowego wkładu wynosi 40 mbar na sucho i 120 mbar na mokro.
Wkład wymieniaj po 3000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
Korpus

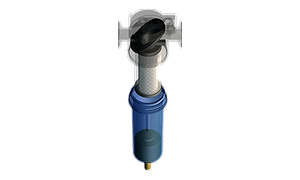

Korpus jest z ciśnieniowego odlewu aluminiowego, chromianowany i chroniony farbą proszkową. Wkład jest zawieszony w głowicy filtra, a powietrze wpływa do niego przez profilowaną pokrywę Venturi-Wave bez zawirowań; zbiornik ma od wewnątrz żebra, po których kondensat spływa w dół.
Wyposażenie
Filtr jest dostarczany z wkładem, wskaźnikiem spadku ciśnienia na głowicy i automatycznym spustem kondensatu, zależnie od rozmiaru:
| Wyposażenie według rozmiaru | ||
|---|---|---|
| Rozmiary | Wskaźnik zanieczyszczenia | Odprowadzanie kondensatu |
| F02 – F07 (SF, PF, HF, UF) | wskaźnik spadku ciśnienia na głowicy | automatyczny spust pływakowy |
| F08 – F12 (SF, PF, HF, UF) | manometr różnicowy na głowicy | automatyczny spust pływakowy |
| F13 – F17 (SF, PF, HF, UF) | manometr różnicowy na głowicy | elektroniczny spust sterowany poziomem |
| F02 – F17 (CF) | bez wskaźnika (węgiel aktywny wymienia się według czasu) | zawór ręczny (kurek kulowy) |
Ventilek radzi
Mikrofiltr potrzebuje filtra wstępnego. Przed mikrofiltrem HF zamontuj filtr przeciwpyłowy PF. Zatrzyma cząstki i ciecz, a wkład mikrofiltra wytrzyma dłużej.
- Jaką czystość zapewni mikrofiltr HF?
- Cząstki do 0,01 µm i olej resztkowy poniżej 0,01 mg/m³, klasa 1-x-1 według ISO 8573-1.
- Co zamontować przed mikrofiltrem?
- Filtr przeciwpyłowy PF, a przy dużej ilości kondensatu jeszcze filtr podstawowy SF.
- Kiedy wymienić wkład?
- Po 3000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
