Zapasowy zbiornik filtra NFK3 do jednostek I8 3/4" i 1" Zbiornik filtra 170 cm³ · do I8 3/4" i 1"
Kod: NFK3
Produkty powiązane
Opis szczegółowy produktu

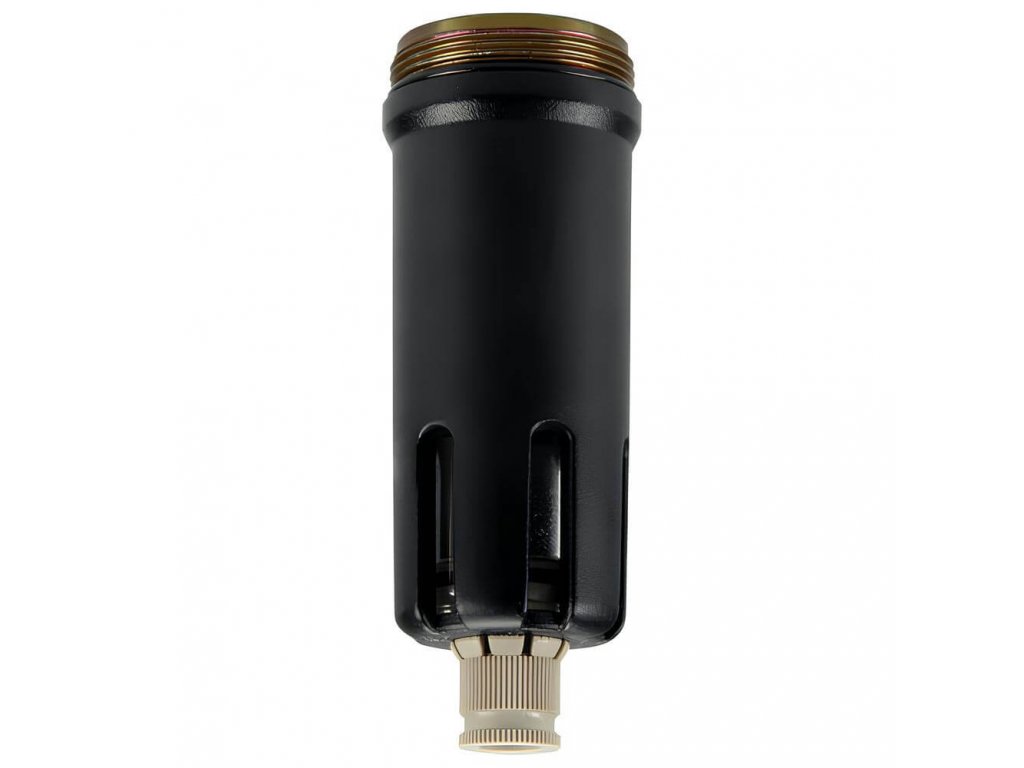

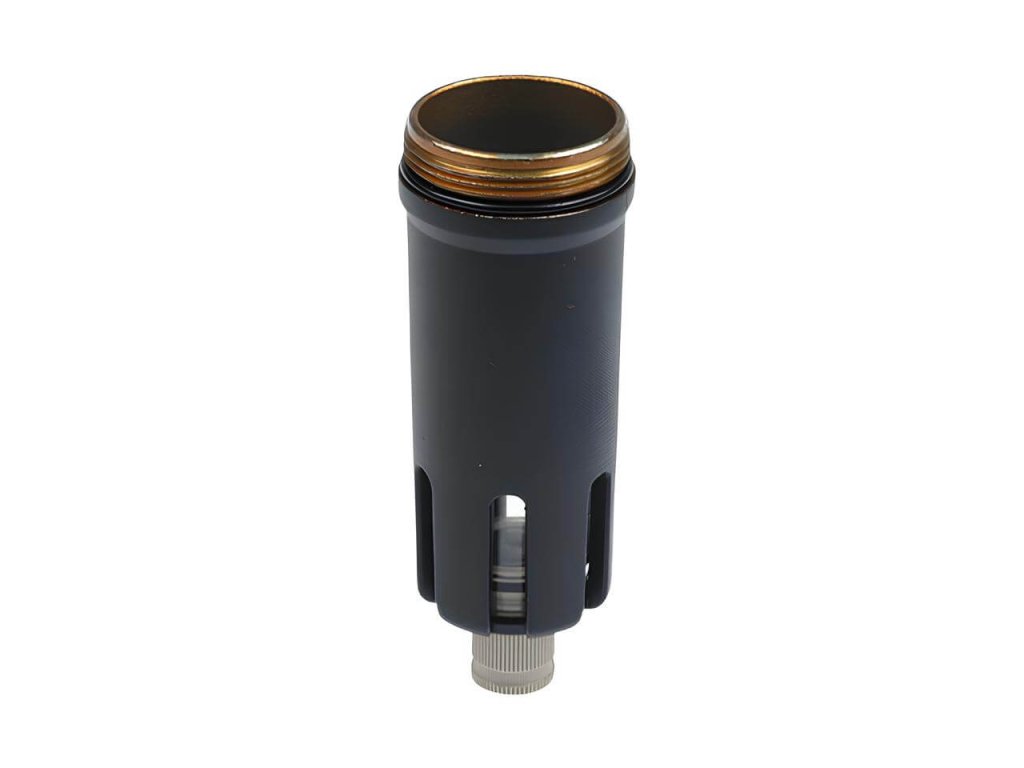

Zapasowy metalowy zbiornik 170 cm³ z wziernikiem i półautomatycznym spustem kondensatu do filtrów serii I8 w rozmiarze 3, czyli z gwintem 3/4" i 1".
Parametry
| NFK3 — parametry | |
|---|---|
| Wykonanie | Zapasowy zbiornik filtra |
| Rozmiar korpusu | 3 (szerokość korpusu 80 mm) |
| Do gwintu | 3/4" i 1" |
| Do elementów | FWA34, FWA10 |
| Pojemność | 170 cm³ |
| Materiał | metal z wziernikiem |
Do czego się nadaje
Zbiornik wymień, gdy jest uszkodzony albo przestał być szczelny. Uszkodzony zbiornik może nie wytrzymać bezpiecznie ciśnienia.
Pasuje do elementów FWA34, FWA10. Razem ze zbiornikiem warto wymienić także wkład VFK320.
Ventilek radzi
Wymiana bez demontażu filtra. Zbiornik zdejmuje się z korpusu, a filtr zostaje podłączony w instalacji. Wystarczy zamknąć dopływ i wypuścić ciśnienie.
Parametry dodatkowe
| Kategoria: | Wytrzymałe metalowe jednostki uzdatniania powietrza I8 do 18 bar |
|---|---|
| Wersja: | Akcesoria |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Metal Work to włoski producent pneumatyki z Concesio koło Brescii, założony w 1967 roku. Produkuje napędy i technikę manipulacyjną, zawory i sterowanie, przygotowanie sprężonego powietrza, złączki i akcesoria. W zakładzie w Concesio pracuje ponad 600 osób, a grupę Metal Work tworzy 61 firm na całym świecie.
U nas znajdą Państwo przygotowanie powietrza Metal Work w dwóch seriach: kompaktową plastikową I3 do 13 bar i wytrzymałą metalową I8 do 18 bar. Obie mają reduktor ciśnienia, filtr, smarownicę, filtroreduktor i zespół dwuelementowy, a do tego wkłady, zbiorniki i kątowniki.
Z Włoch od 1967 rokuDwie serie przygotowania powietrza Metal Work
Seria I3 — plastikowa do 13 bar
Wąskie przygotowanie powietrza do małej przestrzeni. Plastikowy korpus o szerokości tylko 40 mm z gwintem G 1/8″ lub G 1/4″.
- regulacja ciśnienia 0 do 8 bar
- filtr 20 µm z półautomatycznym spustem
- pięć elementów i wspólne części zamienne
Seria I8 — metalowa do 18 bar
Wytrzymałe przygotowanie dla wyższego ciśnienia. Metalowy korpus i metalowy zbiornik z wziernikiem w trzech rozmiarach.
- regulacja ciśnienia 0 do 12 bar
- gwint G 1/4″ do 1″
- przepływ filtra do 11 000 l/min
Potrzebują Państwo zespołu do 10 bar, nierdzewnego lub w innym rozmiarze? Wszystkie zespoły przygotowania powietrza, filtry, reduktory i smarownice są w jednej kategorii.
Wszystkie jednostki uzdatnianiaSerie I3 i I8 obok siebie
| Element, gwint i przepływ | ||
|---|---|---|
| Element | Seria I3 (plastik) | Seria I8 (metal) |
| Reduktor ciśnienia DM | G 1/8″ i 1/4″, 600 l/min | G 1/4″–1″, 650–4 500 l/min |
| Filtr FWA 20 µm | G 1/8″ i 1/4″, 1 200 l/min | G 1/4″–1″, 1 720–11 000 l/min |
| Smarownica N | G 1/8″ i 1/4″, 710 l/min | G 1/4″–1″, 1 100–16 000 l/min |
| Filtroreduktor FDM | G 1/8″ i 1/4″, 600 l/min | G 1/4″–1/2″, 700–2 500 l/min |
| Zespół dwuelementowy WE | G 1/8″ i 1/4″, 260 l/min | G 1/4″–1/2″, 500–2 200 l/min |
| Ciśnienie wejściowe i regulacja | do 13 bar, 0–8 bar | do 18 bar, 0–12 bar |
| Szerokość elementu | 40 mm | 42, 60 i 80 mm |
Przepływ to największy przepływ powietrza przez element w litrach na minutę. Temperatura pracy obu serii wynosi −10 do +50 °C.
Jak dobrać i podłączyć przygotowanie powietrza
1. Ciśnienie
Gdy instalacja pracuje powyżej 13 bar, należy wybrać metalową serię I8 do 18 bar. Przy niższym ciśnieniu i braku miejsca wystarczy plastikowa seria I3.
2. Przepływ
Proszę zsumować zużycie powietrza wszystkiego, co pracuje jednocześnie, i wybrać rozmiar o wyższym przepływie. Zespół dwuelementowy przepuści mniej powietrza niż osobne elementy.
3. Kolejność
W kierunku przepływu najpierw filtr, za nim reduktor, a na końcu smarownica. Filtr i smarownicę montuje się pionowo, zbiornikiem w dół.
4. Konserwacja
Kondensat ze zbiornika usuwa spust. Zabrudzony wkład filtracyjny należy wymienić na nowy 20 µm albo na dokładniejszy 5 µm.
Najczęstsze pytania
- Czy manometr jest częścią reduktora?
- Nie, do reduktorów, filtroreduktorów i zespołów obu serii manometr zamawia się osobno. Do serii I3 pasuje manometr 0–10 bar, do serii I8 manometr 0–16 bar.
- Jakie są części zamienne do zespołów?
- Wkłady filtracyjne 20 i 5 µm, zbiorniki filtra i smarownicy, wziernik oleju i kątowniki mocujące. W serii I3 części są wspólne dla obu gwintów, w I8 dobiera się je według rozmiaru korpusu.
- Gwint G 1/8″ czy G 1/4″?
- W serii I3 oba gwinty mają ten sam korpus, przepływ i części zamienne. G 1/8″ pasuje do cienkich przewodów i małych urządzeń, G 1/4″ do typowych szybkozłączy i węży narzędzi.
- Czy zespół nadaje się do malowania natryskowego?
- Tak, ale bez smarownicy: filtr i reduktor dadzą czyste powietrze bez oleju. Do dokładniejszej filtracji służą filtry przemysłowe według ISO 8573.
- Jakie certyfikaty ma Metal Work?
- Metal Work ma certyfikat zarządzania jakością ISO 9001 od 1992 roku (DEKRA), środowiskowy ISO 14001 od 2000 roku i ISO 45001 od 2019 roku.
Wymiary, przepływy i części zamienne obu serii znajdą Państwo w tabelach w ich kategoriach. Metal Work to marka włoskiej spółki Metal Work S.p.A.
