Filtry wysokociśnieniowe ze stali nierdzewnej IHP2 do 250 bar

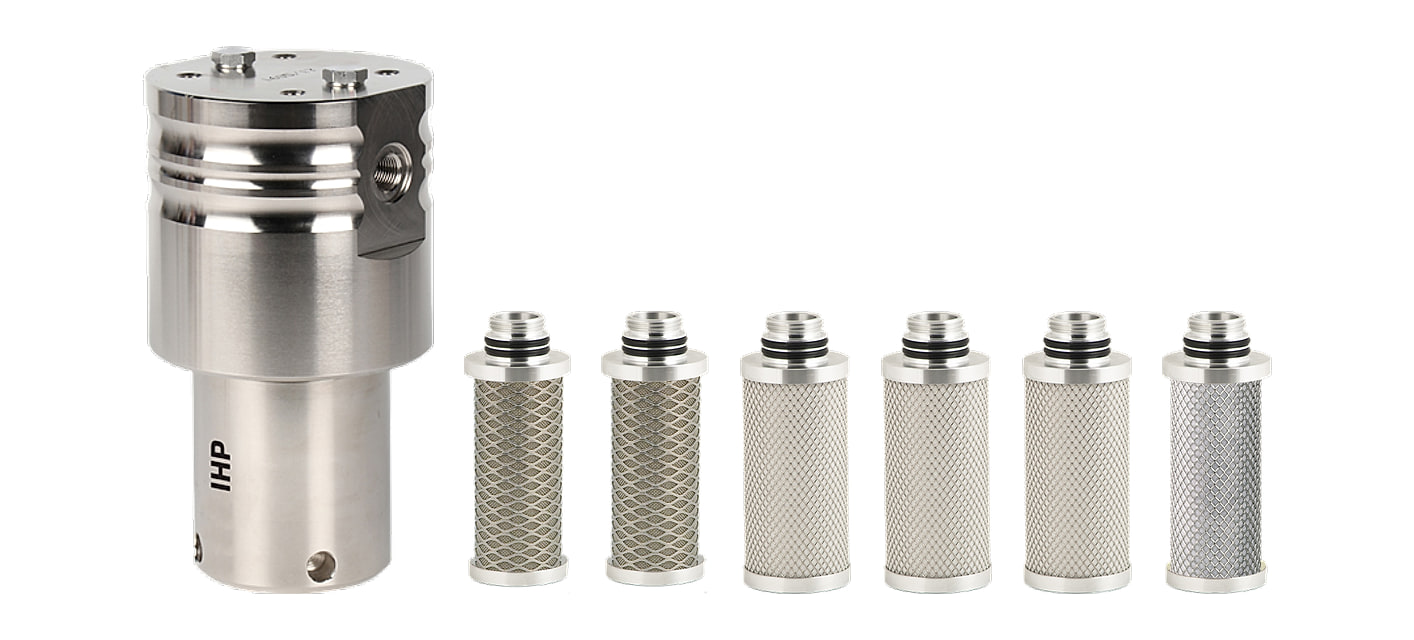

Nierdzewne filtry IHP2 producenta Omega Air oczyszczają sprężone powietrze o ciśnieniu do 250 bar. Korpus jest ze stali nierdzewnej 1.4301, na życzenie z 1.4404.
Sześć stopni filtracji prowadzi od nierdzewnego sitka N25 po węgiel aktywny A. Seria ma 8 rozmiarów z gwintem od G 1/4" do G 2" i przepływem od 667 do 11 917 l/min przy 7 bar. Należy do filtrów wysokociśnieniowych do 420 bar.
Stopnie filtracji
Każdy kafelek prowadzi do stopnia z tabelą rozmiarów i wkładów zapasowych.
Dokładne filtry wstępne IHP2M
Dokładny filtr wstępny 0,1 µm, olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2.
Filtry z węglem aktywnym IHP2A
Opary oleju, węglowodory i zapach, olej resztkowy poniżej 0,005 mg/m³.
Stopnie w przeglądzie
Klasę ISO 8573-1 zapisuje się jako cząstki stałe – woda – olej.
| Stopnie filtracji IHP2 | |||||
|---|---|---|---|---|---|
| Stopień | Dokładność | Klasa ISO 8573-1 | Olej resztkowy | Wymiana wkładu | Temperatura do |
| N25 – filtr zgrubny | 25 µm | – | – | co najmniej 1× w roku | +65 °C |
| N5 – filtr podstawowy | 5 µm | – | – | co najmniej 1× w roku | +65 °C |
| R – filtr przeciwpyłowy | 1 µm | 3-x-x | – | 350 mbar, co najmniej 1× w roku | +65 °C |
| M – dokładny filtr wstępny | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | 350 mbar, co najmniej 1× w roku | +65 °C |
| S – mikrofiltr | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | 350 mbar, co najmniej 1× w roku | +65 °C |
| A – filtr z węglem aktywnym | – | 1-x-1 | < 0,005 mg/m³ | co 6 miesięcy | +45 °C |
Klasa 1 cząstek stałych przy węglu aktywnym A obowiązuje tylko wtedy, gdy przed nim jest mikrofiltr S.
Wszystkie filtry serii
Wiersz to rozmiar z gwintem, kolumna to stopień filtracji. Kod prowadzi do karty produktu filtra.
| Filtry IHP2 według rozmiaru i stopnia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (gwint) | N25 | N5 | R | M | S | A |
| 003 (G 1/4") | IHP2N25-003 | IHP2N5-003 | IHP2R-003 | IHP2M-003 | IHP2S-003 | IHP2A-003 |
| 005 (G 3/8") | IHP2N25-005 | IHP2N5-005 | IHP2R-005 | IHP2M-005 | IHP2S-005 | IHP2A-005 |
| 007 (G 1/2") | IHP2N25-007 | IHP2N5-007 | IHP2R-007 | IHP2M-007 | IHP2S-007 | IHP2A-007 |
| 010 (G 3/4") | IHP2N25-010 | IHP2N5-010 | IHP2R-010 | IHP2M-010 | IHP2S-010 | IHP2A-010 |
| 018 (G 1") | IHP2N25-018 | IHP2N5-018 | IHP2R-018 | IHP2M-018 | IHP2S-018 | IHP2A-018 |
| 030 (G 1 1/4") | IHP2N25-030 | IHP2N5-030 | IHP2R-030 | IHP2M-030 | IHP2S-030 | IHP2A-030 |
| 047 (G 1 1/2") | IHP2N25-047 | IHP2N5-047 | IHP2R-047 | IHP2M-047 | IHP2S-047 | IHP2A-047 |
| 094 (G 2") | IHP2N25-094 | IHP2N5-094 | IHP2R-094 | IHP2M-094 | IHP2S-094 | IHP2A-094 |
#showmore#
Jak zestawić filtrację

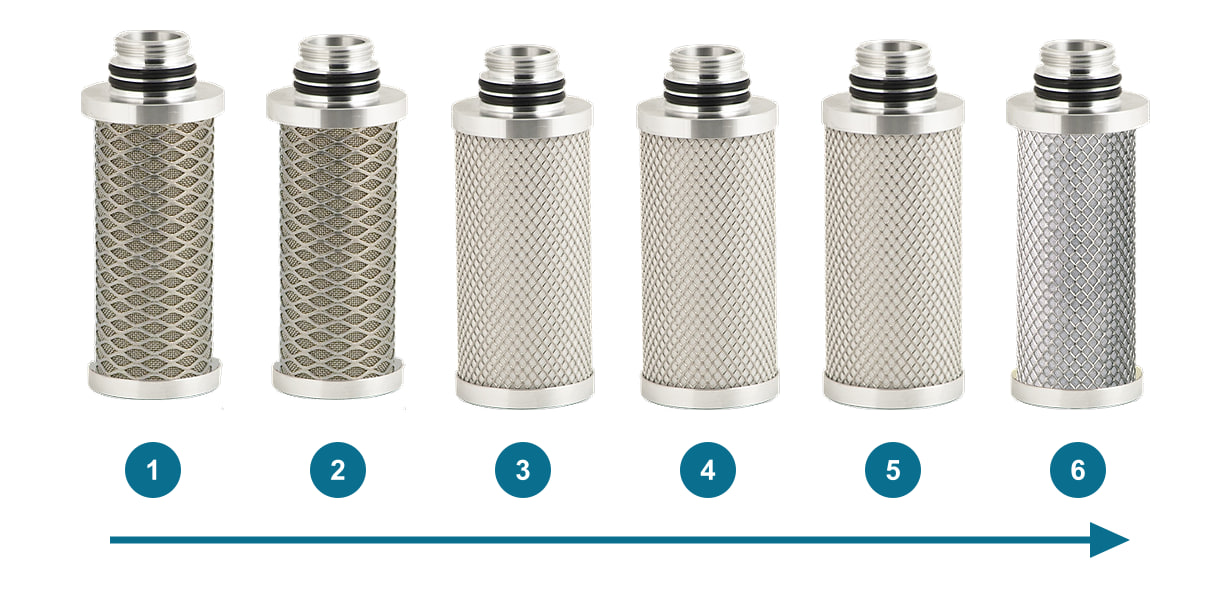

Stopnie ustawia się od zgrubnego do dokładnego w kierunku przepływu. Każdy stopień chroni dokładniejsze stopnie za sobą, więc ich wkłady wytrzymają dłużej.
Dokładny filtr wstępny M montuje się przed mikrofiltrem S. Przed węglem aktywnym A zawsze montuje się mikrofiltr S — dopiero z nim obowiązuje klasa 1 cząstek stałych. Węgiel aktywny nie może pracować w środowisku nasyconym olejem.
Rozmiary i wymiary
| Rozmiary filtrów CHP i IHP | ||||||||
|---|---|---|---|---|---|---|---|---|
| Rozmiar | Gwint | Nm³/h przy 7 bar | l/min przy 7 bar | A | B | C | D | Masa |
| 003 | G 1/4" | 40 | 667 | 182 mm | 98 mm | 104 mm | 30 mm | 7,9 kg |
| 005 | G 3/8" | 70 | 1167 | 182 mm | 98 mm | 104 mm | 30 mm | 7,9 kg |
| 007 | G 1/2" | 130 | 2167 | 230 mm | 118 mm | 129 mm | 36 mm | 15,7 kg |
| 010 | G 3/4" | 195 | 3250 | 254 mm | 118 mm | 129 mm | 36 mm | 16,6 kg |
| 018 | G 1" | 275 | 4583 | 276 mm | 145 mm | 158 mm | 46 mm | 27,3 kg |
| 030 | G 1 1/4" | 380 | 6333 | 328 mm | 145 mm | 158 mm | 46 mm | 29,6 kg |
| 047 | G 1 1/2" | 495 | 8250 | 385 mm | 195 mm | 216 mm | 65 mm | 67,8 kg |
| 094 | G 2" | 715 | 11 917 | 460 mm | 195 mm | 216 mm | 65 mm | 73,5 kg |

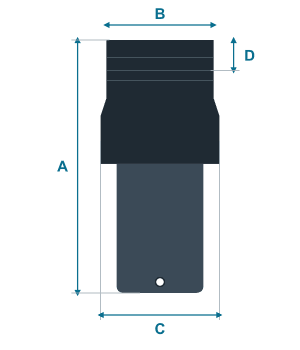

A wysokość, B szerokość głowicy, C największa szerokość korpusu, D od górnej krawędzi. Wymiary i masy według producenta.

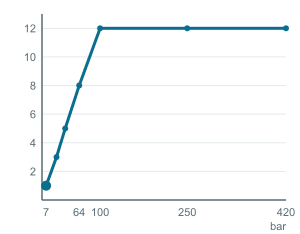

Przepływ przy wyższym ciśnieniu
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu filtr przepuści więcej powietrza: przepływ mnoży się przez współczynnik korekcyjny, który rośnie do 100 bar, a powyżej wynosi stale 12.
| Przepływ filtrów IHP2 w l/min według ciśnienia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (gwint) | 7 bar | 25 bar | 40 bar | 64 bar | 100 bar | 250 bar |
| 003 (G 1/4") | 667 | 2001 | 3335 | 5336 | 8004 | 8004 |
| 005 (G 3/8") | 1167 | 3501 | 5835 | 9336 | 14 004 | 14 004 |
| 007 (G 1/2") | 2167 | 6501 | 10 835 | 17 336 | 26 004 | 26 004 |
| 010 (G 3/4") | 3250 | 9750 | 16 250 | 26 000 | 39 000 | 39 000 |
| 018 (G 1") | 4583 | 13 749 | 22 915 | 36 664 | 54 996 | 54 996 |
| 030 (G 1 1/4") | 6333 | 18 999 | 31 665 | 50 664 | 75 996 | 75 996 |
| 047 (G 1 1/2") | 8250 | 24 750 | 41 250 | 66 000 | 99 000 | 99 000 |
| 094 (G 2") | 11 917 | 35 751 | 59 585 | 95 336 | 143 004 | 143 004 |
Korpus i przyłącze
Korpus: stal nierdzewna 1.4301, na życzenie 1.4404. Temperatura robocza od +1,5 do +65 °C, z węglem aktywnym do +45 °C.
Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie. Filtr jest dostarczany z wkładem, bez spustu kondensatu.
Akcesoria
Spust kondensatu i montaż
Kondensat odprowadzi czasowy spust TD420M do 420 bar, który podłącza się gwintem G 1/4"; do zasilania 24 V DC jest TD420M-24VDC.
Do ściany filtr mocuje się nierdzewnymi kątownikami CHP-WS (rozmiary 003 i 005), CHP-WM (007 i 010), CHP-WL (018 i 030) lub CHP-WXL (047). Ciekłą wodę przed filtrami oddzielą separatory cyklonowe IHP.
Inne serie
Te same stopnie i rozmiary mają też nierdzewne filtry IHP1 do 100 bar i nierdzewne filtry IHP4 do 420 bar. Wykonanie z niklowanej stali węglowej to seria CHP2 na to samo ciśnienie.
Ventilek radzi
Jeden wkład na trzy ciśnienia. Wkład tego samego stopnia i rozmiaru pasuje do filtra na 100, 250 i 420 bar. Przy wymianie wystarczy więc znać stopień i rozmiar.
- Do jakiego ciśnienia są filtry IHP2?
- Ciśnienie robocze wynosi do 250 bar, temperatura od +1,5 do +65 °C, z węglem aktywnym do +45 °C.
- Jak dobrać rozmiar?
- Według przepływu przy twoim ciśnieniu. Przepływy podano dla 7 bar; przy wyższym ciśnieniu pomnóż je przez współczynnik korekcyjny, od 100 bar wynosi on 12.
- Jak często wymieniać wkłady?
- Wkłady R, M i S przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy, nierdzewne sitka N25 i N5 co najmniej raz na 12 miesięcy. Wkłady z węglem aktywnym co 6 miesięcy.
- Czy spust kondensatu jest częścią filtra?
- Nie. Filtr jest dostarczany z wkładem, spust kondensatu zamawia się osobno. Nadaje się czasowy spust TD420M do 420 bar.
-
