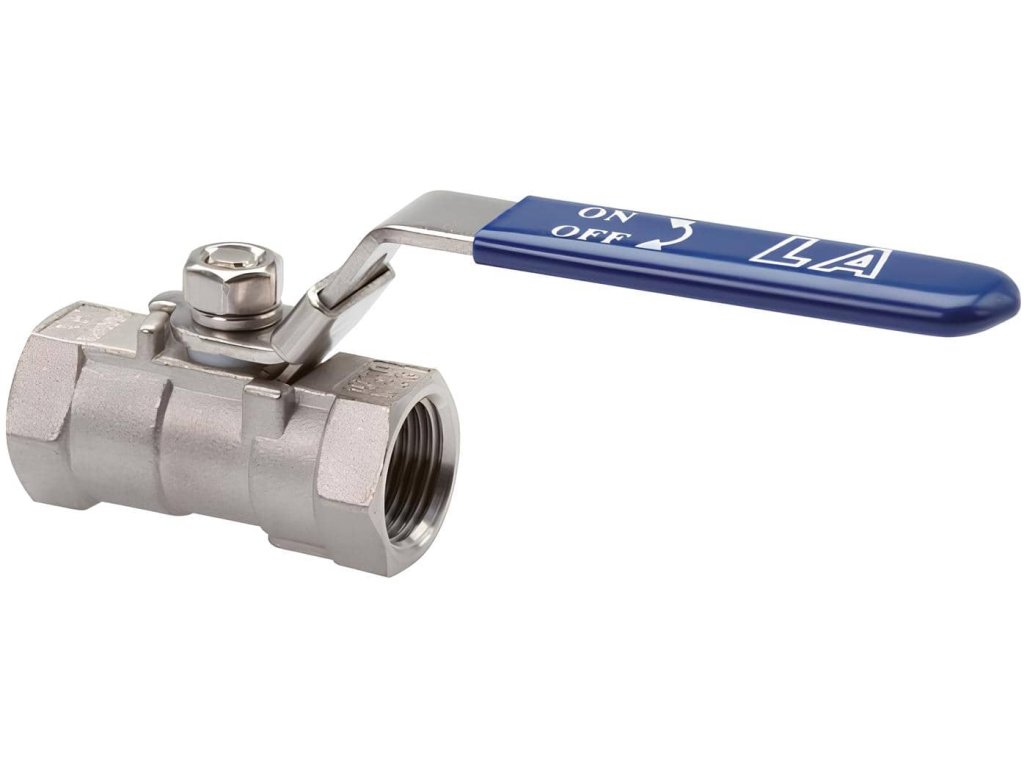

Zawór kulowy prosty ze stali nierdzewnej - 1 1/4"
Kod: VL451-54
Opis szczegółowy produktu
Zawory kulowe VL451 do agresywnych mediów - 1 1/4"
- Zawory kulowe ze stali nierdzewnej z gwintem wewnętrznym i dźwignią sterującą
- Zaprojektowany dla agresywnych mediów, szczególnie w przemyśle chemicznym i spożywczym
Parametry dodatkowe
| Kategoria: | Zawory kulowe ze stali nierdzewnej VL451 |
|---|---|
| Ciśnienie: | 63 bary |
| Podłączenie strony: | Nitka |
| Materiał: | Stal nierdzewna |
| Medium: | Powietrze, Woda, Agresywne media |
| Projekt gwintu: | Wewnętrzny |
| Jasność DN: | 32 |
| Uszczelki: | PTFE |
| Gwint: | G 1 1/4" |
| Kontrole: | Podręcznik |
| Projektowanie armatury: | Bezpośredni, Dwuczęściowy |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Pod marką EPI znajdą Państwo u nas przemysłowe zawory kulowe do wody, powietrza i mediów agresywnych. Większość serii wykonana jest ze stali nierdzewnej 1.4408 z uszczelnieniem PTFE, a wysokociśnieniowe zawory K809 ze stali węglowej A350 LF2.
Można wybierać według przyłącza — gwint wewnętrzny, końcówki do wspawania lub kołnierze — oraz według wykonania: dwuczęściowe, rozbieralne trzyczęściowe, trójdrogowe, wysokociśnieniowe do 140 bar i zawory z kołnierzem ISO 5211 do napędu pneumatycznego lub elektrycznego.
Stal nierdzewna i węglowaKtóre zawory EPI wybrać
VL451 — nierdzewny gwintowany
Podstawowy zawór także do mediów agresywnych. Dwuczęściowy zawór nierdzewny z gwintami wewnętrznymi i dźwignią.
- 1/4″ do 2″
- do 63 bar i +190 °C
- uszczelnienie kuli PTFE
VL001 — trzyczęściowy
Rozbieralny na trzy części. Zawór nierdzewny z trzyczęściowym korpusem, który można rozebrać np. do czyszczenia.
- gwint 1/4″ do 3″ (VL001T)
- do wspawania DN8 do DN80 (VL001B)
- stal 1.4408, do 63 bar
VL321 — trójdrogowy
Przełącza przepływ między odgałęzieniami. Nierdzewny zawór trójdrogowy z gwintami wewnętrznymi i przelotem kuli L lub T.
- 1/4″ do 2″
- do 63 bar
- kołnierz ISO 5211 do napędu
K806 — nierdzewny, wysokie ciśnienie
Do 140 bar także do mediów agresywnych. Trzyczęściowy zawór ze stali nierdzewnej 1.4408 z uszczelnieniem PTFE+CG.
- gwint 1/4″ do 3″ lub do wspawania DN8 do DN80
- świadectwo EN 10204-3.1
- kołnierz ISO 5211 do napędu
K809 — stal, wysokie ciśnienie
Do 140 bar ze stali węglowej. Trzyczęściowy zawór ze stali A350 LF2 z uszczelnieniem PTFE+CG.
- gwint 1/4″ do 3″ lub do wspawania DN8 do DN80
- świadectwo EN 10204-3.1
- kołnierz ISO 5211 do napędu
VL521T — do automatyzacji
Gotowy do napędu pneumatycznego i elektrycznego. Trzyczęściowy zawór nierdzewny z gwintem wewnętrznym i kołnierzem ISO 5211.
- 1/4″ do 4″
- do 63 bar
- stal 1.4408, uszczelnienie PTFE
VL851 — kołnierzowy
Nierdzewny zawór z kołnierzami. Dwuczęściowy zawór o długości zabudowy wg EN 558-1 z kołnierzami wg EN 1092-1.
- DN15 do DN100, PN 16
- kołnierz ISO 5211 do napędu
- antystatyczny VL521FAS: DN15–50, 40 bar
VL140F — międzykołnierzowy
Krótki zawór między kołnierze. Zawór nierdzewny zaciskany między kołnierzami rurociągu.
- DN15 do DN100
- do 40 bar
- kołnierz ISO 5211 do napędu
Szukają Państwo zaworu z napędem pneumatycznym, dużego zaworu kołnierzowego lub zaworu mosiężnego? Wszystkie zawory kulowe i armaturę znajdą Państwo w jednej kategorii.
Armatura i zaworyZawory EPI obok siebie
| Seria, wykonanie, przyłącze, materiał, rozmiar i ciśnienie | |||||
|---|---|---|---|---|---|
| Seria | Wykonanie | Przyłącze | Materiał | Rozmiar | Ciśnienie |
| VL451 | przelotowy, dwuczęściowy | gwint wewnętrzny | stal nierdzewna | 1/4″–2″ | 63 bar |
| VL001T / VL001B | przelotowy, trzyczęściowy | gwint wewnętrzny / do wspawania | stal nierdzewna 1.4408 | 1/4″–3″ / DN8–80 | 63 bar |
| VL321 | trójdrogowy, przelot L lub T | gwint wewnętrzny | stal nierdzewna 1.4408 | 1/4″–2″ | 63 bar |
| K806T / K806W | przelotowy, trzyczęściowy | gwint wewnętrzny / do wspawania | stal nierdzewna 1.4408 | 1/4″–3″ / DN8–80 | 68–140 bar |
| K809T / K809W | przelotowy, trzyczęściowy | gwint wewnętrzny / do wspawania | stal A350 LF2 | 1/4″–3″ / DN8–80 | 68–140 bar |
| VL521T | przelotowy, trzyczęściowy, ISO 5211 | gwint wewnętrzny | stal nierdzewna 1.4408 | 1/4″–4″ | 63 bar |
| VL521FAS | trzyczęściowy, antystatyczny | kołnierze | stal nierdzewna 1.4408 | DN15–50 | 40 bar |
| VL851 | dwuczęściowy, EN 558-1 | kołnierze | stal nierdzewna 1.4408 | DN15–100 | 16 bar |
| VL140F | międzykołnierzowy, ISO 5211 | między kołnierze | stal nierdzewna | DN15–100 | 40 bar |
W zaworach K806 i K809 wartość 140 bar dotyczy mniejszych rozmiarów, największe rozmiary mają 68 bar. Dokładne ciśnienie podaje karta produktu.
Jak dobrać zawór kulowy EPI
1. Przyłącze
Do rurociągu gwintowanego należy wybrać gwint wewnętrzny, do spawanego końcówki do wspawania. Do instalacji kołnierzowych służą zawory kołnierzowe lub międzykołnierzowe.
2. Ciśnienie
Najwyższe ciśnienie w instalacji nie może przekroczyć ciśnienia podanego dla zaworu. Powyżej 63 bar należy wybrać serię K806 lub K809.
3. Materiał
Zawory nierdzewne nadają się do wody, powietrza i mediów agresywnych w chemii i przemyśle spożywczym. Zawory K809 ze stali węglowej są przeznaczone głównie do wysokiego ciśnienia.
4. Sterowanie
Wszystkie zawory mają dźwignię. Do sterowania zdalnego należy wybrać serię z kołnierzem ISO 5211 i dobrać napęd.
Najczęstsze pytania
- Co oznacza, że zawór jest trzyczęściowy?
- Korpus składa się z trzech części skręconych ze sobą, więc zawór można rozebrać, np. do czyszczenia. Trzyczęściowe są serie VL001, K806, K809, VL521T i VL521FAS.
- Które zawory EPI można wyposażyć w napęd?
- Serie z kołnierzem wg ISO 5211: VL321, K806, K809, VL521T, VL851 i VL140F. Gotowe zestawy tych zaworów z napędem pneumatycznym OMAL znajdą Państwo w kategorii zaworów z napędem pneumatycznym.
- Jaka jest różnica między K806 a K809?
- Oba zawory są wysokociśnieniowe, trzyczęściowe i mają świadectwo EN 10204-3.1. K806 jest ze stali nierdzewnej 1.4408, K809 ze stali węglowej A350 LF2.
- Co oznacza wykonanie antystatyczne VL521FAS?
- Wykonanie antystatyczne wg EN 13463-1 odprowadza ładunek elektrostatyczny z kuli i trzpienia do korpusu zaworu. Norma dotyczy urządzeń do stref zagrożonych wybuchem.
- Jak poznać, że zawór jest otwarty?
- W zaworze przelotowym dźwignia wskazuje kierunek przepływu: dźwignia wzdłuż rury oznacza otwarty, w poprzek zamknięty.
EPI to marka zaworów kulowych w naszej ofercie. Wymiary, ciśnienie i normy każdego zaworu znajdą Państwo na karcie produktu.
