Zawór bezpieczeństwa do sprężonego powietrza 6217 - 2"
Kod: 6217.20.0-2 6217.20.0-3 6217.20.0-4 6217.20.0-5 6217.20.0-6 6217.20.0-7 6217.20.0-8 6217.20.0-9 6217.20.1-0 6217.20.1-1 6217.20.1-2 6217.20.1-3 6217.20.1-4 6217.20.1-5 6217.20.1-6 6217.20.1-7 6217.20.1-8 6217.20.1-9 6217.20.2-0 6217.20.2-1 6217.20.2-2 6217.20.2-3 6217.20.2-4 6217.20.2-5 6217.20.2-6 6217.20.2-7 6217.20.2-8 6217.20.2-9 6217.20.3-0 6217.20.3-1 6217.20.3-2 6217.20.3-3 6217.20.3-4 6217.20.3-5 6217.20.3-6 6217.20.3-7 6217.20.3-8 6217.20.3-9 6217.20.4-0 6217.20.4-1 6217.20.4-2 6217.20.4-3 6217.20.4-4 6217.20.4-5 6217.20.4-6 6217.20.4-7 6217.20.4-8 6217.20.4-9 6217.20.5-0 6217.20.5-1 6217.20.5-2 6217.20.5-3 6217.20.5-4 6217.20.5-5 6217.20.5-6 6217.20.5-7 6217.20.5-8 6217.20.5-9 6217.20.6-0 6217.20.6-1 6217.20.6-2 6217.20.6-3 6217.20.6-4 6217.20.6-5 6217.20.6-6 6217.20.6-7 6217.20.6-8 6217.20.6-9 6217.20.7-0 6217.20.7-1 6217.20.7-2 6217.20.7-3 6217.20.7-4 6217.20.7-5 6217.20.7-6 6217.20.7-7 6217.20.7-8 6217.20.7-9 6217.20.8-0 6217.20.8-1 6217.20.8-2 6217.20.8-3 6217.20.8-4 6217.20.8-5 6217.20.8-6 6217.20.8-7 6217.20.8-8 6217.20.8-9 6217.20.9-0 6217.20.9-1 6217.20.9-2 6217.20.9-3 6217.20.9-4 6217.20.9-5 6217.20.9-6 6217.20.9-7 6217.20.9-8 6217.20.9-9 6217.20.10-0 6217.20.10-1 6217.20.10-2 6217.20.10-3 6217.20.10-4 6217.20.10-5 6217.20.10-6 6217.20.10-7 6217.20.10-8 6217.20.10-9 6217.20.11-0 6217.20.11-1 6217.20.11-2 6217.20.11-3 6217.20.11-4 6217.20.11-5 6217.20.11-6 6217.20.11-7 6217.20.11-8 6217.20.11-9 6217.20.20-0 Wybierz wariant
Opis szczegółowy produktu
Ciśnieniowy zawór nadmiarowy 6217.20 dla powietrza i gazów obojętnych
- Zawory nadmiarowe służą do uwalniania sprężonego powietrza z systemu dystrybucji w przypadku nadmiernego obciążenia ciśnieniowego
- Dostawa wraz z protokołem nastawy; zawór bezpieczeństwa jest dostarczany ustawiony na wymagane ciśnienie i zaplombowany
- Konstrukcja z pełnym podnośnikiem z gwintem zewnętrznym i swobodnym wylotem do atmosfery
- Może być używany nie tylko do sprężonego powietrza, ale także do podobnych gazów
- Zaprojektowany dla sprężonego powietrza jako zabezpieczenie w rurociągach i zbiornikach ciśnieniowych
Ciśnieniowy zawór bezpieczeństwa w wersji 6217 |
|||||||
 |
Zamawianie numer |
Wątek ” |
Jasność DN |
Ustawienie ciśnienia bar |
Temperatura °C |
Materiał | Uszczelki |
| 6217.12 | 1/2" | 12 | 0,2-25 | -40/+200 | mosiądz | FKM | |
| 6217.34 | 3/4" | 15 | 0,2-30 | -40/+200 | mosiądz | FKM | |
| 6217.10 | 1" | 20 | 0,2-30 | -40/+200 | mosiądz | FKM | |
| 6217.54 | 1 1/4" | 25 | 0,2-22 | -40/+200 | mosiądz | FKM | |
| 6217.15 | 1 1/2" | 32 | 0,2-16 | -40/+200 | mosiądz | FKM | |
| 6217.20 | 2" | 40 | 0,2-12 | -40/+200 | mosiądz | FKM | |
| Uwaga: Dostarczamy tylko zawory nadmiarowe ustawione na wymagane ciśnienie w krokach co 0,1 bara - należy to określić przy składaniu zamówienia | |||||||
Zawór nadmiarowy przepływa 6217 |
||||||||||
| Ciśnienie otwarcia ( bar ) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Numer zamówienia | Wydajność rozładowania w m³/h | |||||||||
| 6217.12 | 200 | 346 | 488 | 632 | 775 | 917 | 1059 | 1201 | 1343 | 1499 |
| 6217.34 | 317 | 542 | 763 | 987 | 1211 | 1433 | 1655 | 1877 | 2099 | 2343 |
| 6217.10 | 495 | 847 | 1194 | 1544 | 1894 | 2241 | 2588 | 2935 | 3281 | 3663 |
| 6217.54 | 752 | 1287 | 1815 | 2346 | 2878 | 3405 | 3933 | 4460 | 4987 | 5567 |
| 6217.15 | 1214 | 2050 | 2890 | 3736 | 4583 | 5423 | 6262 | 7102 | - | - |
| 6217.20 | 2198 | 3970 | 5681 | 7406 | 9131 | 10842 | - | - | - | - |
Parametry dodatkowe
| Kategoria: | Zawory bezpieczeństwa HEROSE - funkcja, typy i zastosowanie |
|---|---|
| Ciśnienie: | 12 barów |
| Certyfikacja: | Łącznie z certyfikacją |
| Materiał: | Mosiądz |
| Medium: | Sprężone powietrze, Gazy obojętne (inertne) |
| Ustawienia: | 0,2 - 25 barów |
| Temperatura pracy: | -40 / +200°C |
| Lekkość: | DN 40 |
| Uszczelki: | FKM |
| Gwint: | G 2" |
| W magazynie: | W sklepie |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
HEROSE to niemiecki producent armatury z Bad Oldesloe, który wytwarza ją od 1873 roku. Dziś koncentruje się przede wszystkim na zaworach bezpieczeństwa oraz armaturze do kriotechniki i budowy zbiorników ciśnieniowych, a swoje produkty dostarcza do ponad 80 krajów. W Czechach HEROSE ma autoryzowany serwis.
Zawór bezpieczeństwa otwiera się, gdy ciśnienie w zbiorniku lub instalacji przekroczy ustawioną wartość, i wypuszcza nadmiar medium. U nas znajdą Państwo zawory do sprężonego powietrza, pary, wody i gazów kriogenicznych, z gwintem 1/4″ do 2″ oraz z kołnierzem DN15 do DN100. Każdy dostarczamy ustawiony na wymagane ciśnienie i zaplombowany.
Ustawione i zaplombowaneKtóry zawór bezpieczeństwa do jakiego medium
06C02 — kompaktowy do powietrza
Do kompresorów i zbiorników powietrza. Zawór mosiężny lub nierdzewny z gwintem zewnętrznym i swobodnym wydmuchem do powietrza i gazów obojętnych.
- gwint 1/4″ do 1″
- nastawa 0,2 do 50 bar zależnie od rozmiaru
- badanie typu TÜV-SV.1090
6217 — pełnoskokowy do powietrza
Duże przepływy powietrza. Mosiężny zawór do rurociągów i zbiorników ciśnieniowych, z których trzeba upuścić dużo powietrza.
- gwint 1/2″ do 2″
- nastawa 0,2 do 30 bar zależnie od rozmiaru
- temperatura −40 do +200 °C
Para i woda: 6380, 6395 i 6370
Instalacje parowe i zbiorniki ciśnieniowe. Brązowe zawory 6380 i 6395 do pary nasyconej, zawór 6370 ze spiżu do wody, oleju i oleju napędowego.
- 6380: para do +185 °C, 1 do 16 bar
- 6395: para do +225 °C, uszczelnienie metalowe
- 6370: woda, olej i olej napędowy, 1 do 16 bar
Stal nierdzewna do gazów kriogenicznych
Typy 6383, 06012 i 06016. Zawory nierdzewne do gazów powietrznych, par i skroplonych gazów kriogenicznych, w tym LNG.
- pracują już od −196 °C
- nastawa do 55 bar
- gwint 1/4″ do 1 1/2″
Kołnierzowe 6121 i 6127
Duże średnice i przepływy. Żeliwny zawór 6121 do mediów nieagresywnych i nierdzewny 6127 także do mediów agresywnych i kriogeniki.
- 6121: DN15 do DN100, 0,2 do 16 bar
- 6127: DN20 do DN80, 0,2 do 40 bar
- kołnierze wg EN 1092-1
Nie wiedzą Państwo, jaki typ wybrać? W kategorii zaworów bezpieczeństwa jest przegląd typów, mediów i certyfikatów oraz odpowiedzi na częste pytania.
Jak wybrać zawór bezpieczeństwaZawory bezpieczeństwa HEROSE obok siebie
| Typ, medium, materiał, przyłącze, nastawa i temperatura | |||||
|---|---|---|---|---|---|
| Typ | Medium | Materiał | Przyłącze | Nastawa | Temperatura |
| 06C02 | sprężone powietrze, gazy obojętne | mosiądz lub stal nierdzewna | 1/4″ do 1″ | 0,2–50 bar | −20 do +160 °C |
| 6217 | sprężone powietrze, gazy obojętne | mosiądz | 1/2″ do 2″ | 0,2–30 bar | −40 do +200 °C |
| 6380 | para nasycona, azot | brąz | 1/2″ do 2″ | 1–16 bar | −10 do +185 °C |
| 6395 | para nasycona | brąz | 1/2″ do 1 1/4″ | 0,5–25 bar | −10 do +225 °C |
| 6370 | woda, olej, olej napędowy | spiż | 1/2″ do 2″ | 1–16 bar | −10 do +110 °C |
| 6383 | powietrze, gazy obojętne i kriogeniczne | stal nierdzewna | 1/2″ do 1 1/2″ | 2–50 bar | −196 do +185 °C |
| 06012 i 06016 | gazy powietrzne i kriogeniczne, LNG | stal nierdzewna | 1/4″ do 1/2″ | 1–55 bar | −196 do +150 °C |
| 6121 | powietrze, woda, para, olej | żeliwo | kołnierz DN15 do DN100 | 0,2–16 bar | −10 do +200 °C |
| 6127 | także media agresywne, kriogenika | stal nierdzewna | kołnierz DN20 do DN80 | 0,2–40 bar | −196 do +300 °C |
Zakres nastawy zależy od rozmiaru zaworu. Dokładne wartości i tabelę przepływów znajdą Państwo na karcie każdego zaworu.
Jak wybrać zawór bezpieczeństwa
1. Medium i temperatura
Powietrze, para, woda czy gaz kriogeniczny? Według medium i temperatury należy wybrać typ i materiał: mosiądz, brąz, żeliwo lub stal nierdzewną.
2. Ciśnienie otwarcia
Zawór ustawia się na ciśnienie, przy którym się otwiera. Musi być wyższe niż ciśnienie wyłączenia kompresora i nie może przekraczać najwyższego dopuszczalnego ciśnienia zbiornika.
3. Przepływ i przyłącze
Zawór musi upuścić więcej, niż daje kompresor lub inne źródło. Wydajność dla każdego ciśnienia otwarcia podaje tabela przepływów na karcie zaworu.
4. Zamówić z ciśnieniem
Przy zamówieniu prosimy podać wymagane ciśnienie otwarcia. Zawór ustawimy z dokładnością 0,1 bar, zaplombujemy i dołączymy protokół nastawy.
Najczęstsze pytania
- Czy zawory są dostarczane ustawione?
- Tak. Zawory bezpieczeństwa HEROSE dostarczamy wyłącznie ustawione na wymagane ciśnienie z dokładnością 0,1 bar, zaplombowane i z protokołem nastawy. Ciśnienie prosimy podać przy zamówieniu.
- Czym różni się 06C02 od 6217?
- 06C02 to kompaktowy zawór ze swobodnym wydmuchem do kompresorów i mniejszych zbiorników, z gwintem do 1″. 6217 jest pełnoskokowy, ma gwinty do 2″ i upuszcza więcej powietrza, dlatego nadaje się do rurociągów i dużych zbiorników.
- Jaki zawór do pary?
- Do pary nasyconej służą brązowe zawory 6380 do +185 °C i 6395 do +225 °C. Zawór 6370 ze spiżu jest przeznaczony do wody, oleju i oleju napędowego.
- Jakie certyfikaty mają zawory?
- Zawory spełniają wymagania dyrektywy ciśnieniowej (PED) i mają badania typu TÜV, na przykład TÜV-SV.1090 dla 06C02 lub TÜV-SV.1048 dla nierdzewnych 06012 i 06016. Producent ma certyfikat ISO 9001.
- Ile powietrza upuści zawór?
- Zależy to od rozmiaru i ciśnienia otwarcia. Na przykład 06C02 1″ przy 10 barach upuści 1 261 Nm³/h powietrza. Tabelę przepływów dla wszystkich ciśnień znajdą Państwo na karcie każdego zaworu.
- Skąd pochodzi marka HEROSE?
- Firma produkuje armaturę od 1873 roku, początkowo do budowy statków. Armatura przemysłowa pojawiła się w 1921 roku pod nazwą HERO Armaturen w Bad Oldesloe. Nazwa HEROSE powstała po 1947 roku z połączenia z hamburską firmą TH. ROSE.

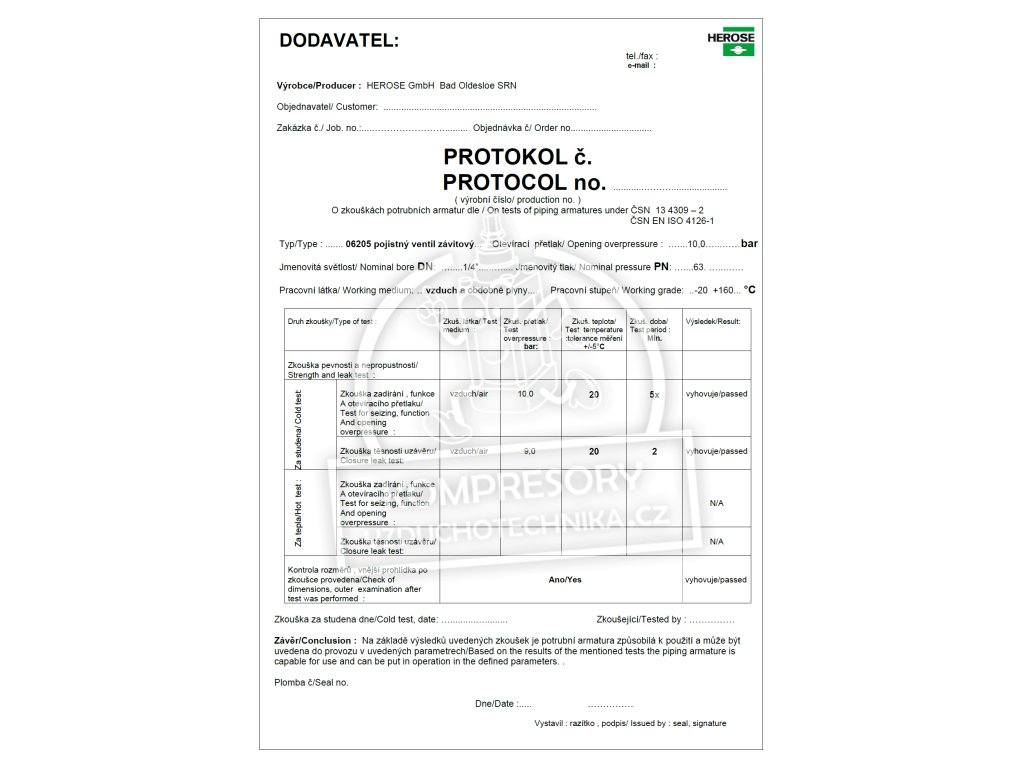

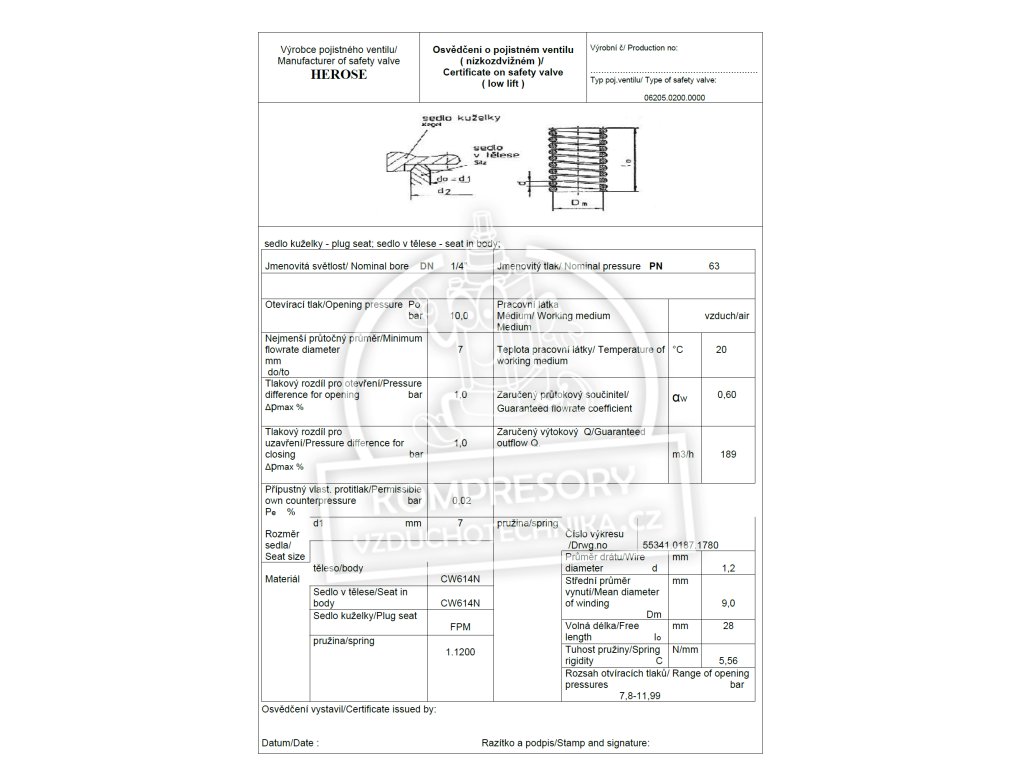

Do każdego zaworu dołączamy protokół nastawy. Przy serii 06C02 znajdą Państwo do pobrania kartę typu, instrukcję obsługi i deklarację zgodności po czesku, przy pozostałych typach karty katalogowe.
