Elementy złączne, takie jak śrubunki w systemach sprężonego powietrza, są niezbędne do łączenia poszczególnych części, zapewnienia ich bezpiecznego działania i doprowadzenia medium do samej aplikacji. Podobnie jak każdy inny element konstrukcyjny, złącza wymagają regularnej konserwacji i kontroli. Sprężone powietrze to niezastąpione medium w każdym warsztacie i zakładzie przemysłowym, ale doświadczenia pokazują, że może być również najdroższym. Paradoksalnie to właśnie na złączach i śrubunkach ucieka najwięcej energii. W tym artykule szczegółowo nauczymy Cię, jak dbać o śrubunki i wszystkie te połączenia, co zapewni Ci natychmiastowe oszczędności finansowe i wydłuży żywotność sprzętu.
Ważny fakt: Wycieki sprężonego powietrza powodują stratę 20–40% wyprodukowanej objętości w typowej sieci. Aż 30% z tych wycieków powstaje na połączeniach gwintowanych. Dzięki regularnej konserwacji i ciągłej kontroli (odpowiednie czyszczenie, użycie właściwego uszczelnienia i przestrzeganie interwałów) zwrot z inwestycji w naprawy można osiągnąć już w 3–6 miesięcy. Wykrytą usterkę należy jak najszybciej usunąć lub od razu wymienić część.
Sprężone powietrze jest niezwykle energochłonne. Energia elektryczna stanowi 70–75% całkowitych kosztów jego produkcji. Każdy metr sześcienny, który ucieknie przez nieszczelne połączenie, to dosłownie wyrzucone pieniądze:
- 🔹 Jeden otwór o średnicy 1 mm przy ciśnieniu 7 barów powoduje stratę rzędu tysięcy złotych rocznie.
- 🔹 100 litrów na minutę ciągłego wycieku to koszt około 1000 € rocznie (przy średniej cenie energii).
- 🔹 Te problemy dodatkowo podnoszą koszty eksploatacji sprężarek i mogą prowadzić do awarii systemu, co jest niebezpieczne dla operatorów.
Na szczęście elementy złączne są zazwyczaj niedrogie. Ich wczesna wymiana jest zawsze lepszym, tańszym i bezpieczniejszym rozwiązaniem niż próba prowizorycznego naprawienia nieszczelności.
.png)

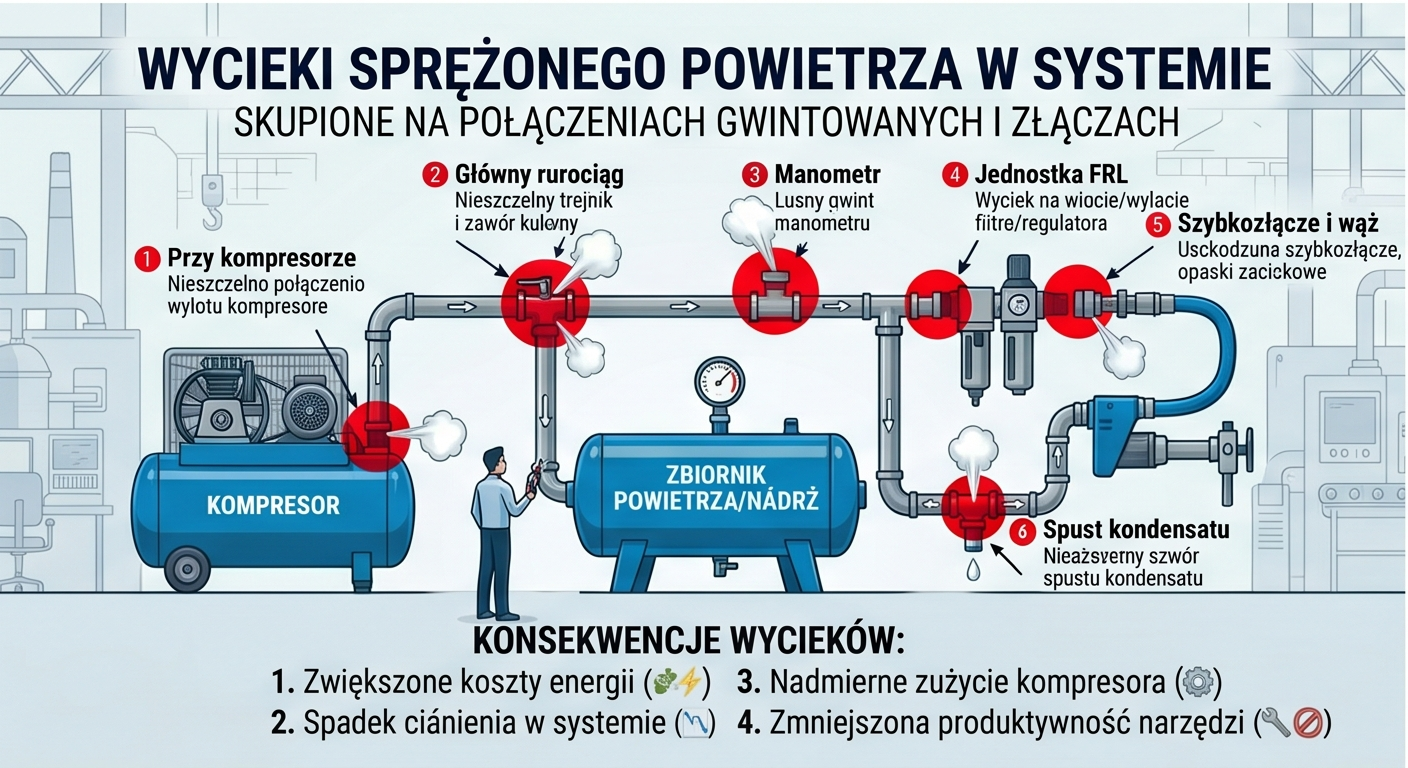

Najczęstsze przyczyny wycieków sprężonego powietrza
Gdzie dokładnie powstają wycieki? Połączenia gwintowane i śrubunki stanowią około 30% wszystkich wycieków (następnie węże - 25% i zawory - 20%). Dlaczego śrubunki tak często zawodzą?
- ✔️ Zabrudzenia i korozja: Kondensat zawiera wodę, olej i zanieczyszczenia mechaniczne. Tam, gdzie gromadzi się brud z otoczenia, znacznie łatwiej powstaje korozja i degradacja materiału.
- ✔️ Naprężenia mechaniczne i wibracje: Wstrząsy podczas pracy urządzeń automatyki mogą powodować niepożądane luzowanie się gwintów.
- ✔️ Ciśnienie i temperatura: Złącza powinny być chronione przed nadmiernym ciśnieniem, które mogłoby spowodować ich pęknięcie. Ciśnienie należy kontrolować i w razie potrzeby zainstalować regulatory.
- ✔️ Nieprawidłowy montaż: Niektóre drobne gwinty można łatwo zerwać, stosując zbyt duży moment dokręcania. Z kolei słabe dokręcenie powoduje poluzowanie.
- ✔️ Zużycie uszczelnień: O-ringi i uszczelki płaskie z czasem twardnieją lub naturalnie pękają.
Prawidłowe czyszczenie i dobór materiałów
Czyszczenie śrubunków to niezbędny krok do optymalnego działania i maksymalnej szczelności. Jeśli wymieniasz części, gdy są brudne, zanieczyszczenia mogą dostać się bezpośrednio do gwintów i zaburzyć uszczelnienie. Zawsze utrzymuj gwinty w maksymalnej czystości.
- ✅ Odpowiednie środki: Do czyszczenia używaj wyłącznie specjalnych środków przeznaczonych do danego typu materiału.
- ✅ Zakaz agresywnej chemii: Unikaj stosowania agresywnych chemikaliów! Powodują one reakcje korozyjne i nieodwracalnie uszkadzają części plastikowe i rurki.
- ✅ Materiał a środowisko: Do normalnej wilgotności i niższych ciśnień wystarczą plastikowe śrubunki. W agresywnym lub korozyjnym środowisku, lub przy wysokim ciśnieniu, wybierz śrubunki ze stali nierdzewnej (np. AISI 316). Doskonałym złotym środkiem dla przemysłu jest wysokiej jakości mosiądz MS 58.
Jak prawidłowo uszczelniać konkretne typy śrubunków
Połączenia gwintowane (G, R, NPT)
To najpopularniejszy typ. Przed dokręceniem dokładnie odtłuść gwint i oczyść go z resztek starej taśmy. Do dokręcania używaj precyzyjnego klucza dynamometrycznego, aby zapobiec zerwaniu gwintu.
- 🔹 Do gwintów walcowych (G) używaj taśmy PTFE (teflonowej). Nawijaj ją zgodnie z kierunkiem gwintu w 2–3 warstwach.
- 🔹 Do gwintów stożkowych (R, NPT) lepszy jest profesjonalny klej anaerobowy, który idealnie wypełnia szczeliny i lepiej znosi wibracje niż klasyczna taśma.
.png)
Złącza wtykowe (push-fit) i szybkozłącza
Regularnie sprawdzaj złącza push-fit (zwłaszcza stan pierścienia zwalniającego i wewnętrznego O-ringu). W przypadku klasycznych szybkozłączy upewnij się, że blokada trzyma mocno, a uszczelki delikatnie smaruj wyłącznie smarem silikonowym/PTFE (nigdy zwykłym olejem!). Przy dużej rotacji polecamy szybkozłącza samozamykające, które bezpiecznie odcinają dopływ po odłączeniu węża.
Metody wykrywania wycieków i interwały konserwacji
Bieżąca kontrola wszystkich oznak zużycia i pęknięć jest niezbędna do wczesnego wykrywania problemów. Jak to robić skutecznie?
- ✔️ Metoda słuchowa: Zwykłe nasłuchiwanie w cichym otoczeniu ujawni największe syczenie.
- ✔️ Test piany: Nałożenie roztworu mydła jest bardzo niezawodne w rutynowych inspekcjach.
- ✔️ Detekcja ultradźwiękowa: Standard przemysłowy do lokalizowania mikroskopijnych wycieków nawet z odległości.
- ✔️ Kamera akustyczna: Najnowocześniejsze wizualne wykrywanie wycieków za pomocą czytelnej mapy dźwiękowej.
- ✔️ Pomiar przepływu: Pomaga określić całkowitą objętość kosztownych strat w sieci podczas przestojów.
Interwał |
Czynność |
Co dokładnie robić |
|---|---|---|
| Codziennie | Kontrola wizualna | Sprawdzić punkty krytyczne, skontrolować kondensat, nasłuchiwać wyraźnego syczenia. |
| Co tydzień | Szybkozłącza i filtry | Sprawdzić działanie złączy i przedmuchać/wymienić filtry. |
| Co miesiąc | Kontrola systematyczna | Sprawdzić złącza i miejsca narażone na obciążenia mechaniczne. Test piany w podejrzanych miejscach. |
| Co pół roku | Detekcja ultradźwiękowa | Profesjonalna lokalizacja strat za pomocą specjalnego detektora. |
| Co rok | Pełny audyt | Rewizja całej sieci, zbiorników ciśnieniowych i autoryzowany serwis sprężarki. |
Prewencja: Czyste powietrze zapobiega awariom
Najlepszy wyciek to taki, który w ogóle nie powstaje. Tłumienie wibracji za pomocą węży elastycznych oraz inwestycja w wysokiej jakości filtrację czy osuszacz powietrza drastycznie zmniejsza zawartość wilgoci i kondensatu w rurach. Czyste powietrze bez domieszek znacznie wydłuża żywotność wszystkich elementów złącznych.
Co zrobić jeszcze dziś?
- ✅ Uważnie przejdź się po warsztacie i sprawdź krytyczne punkty połączeń.
- ✅ Przeprowadź prosty test piany na najstarszych złączach.
- ✅ Uzupełnij zapasy nowych O-ringów, taśm uszczelniających i klejów do gwintów.
- ✅ W przypadku wykrycia nawet najmniejszej usterki, nie używaj złącza prowizorycznie, lecz natychmiast je wymień.
Jeśli nie wiesz, co zrobić lub potrzebujesz pomocy w wykrywaniu wycieków, skontaktuj się z nami. Specjalizujemy się w tej problematyce od ponad dekady i posiadamy cały niezbędny, certyfikowany asortyment.
