Filtr podstawowy CHP1P-030 – 100 bar, G 1 1/4", 6333 l/min 3 mikrony · klasa 6 · 100 bar
Kod: CHP1P-030
Produkty powiązane
Opis szczegółowy produktu

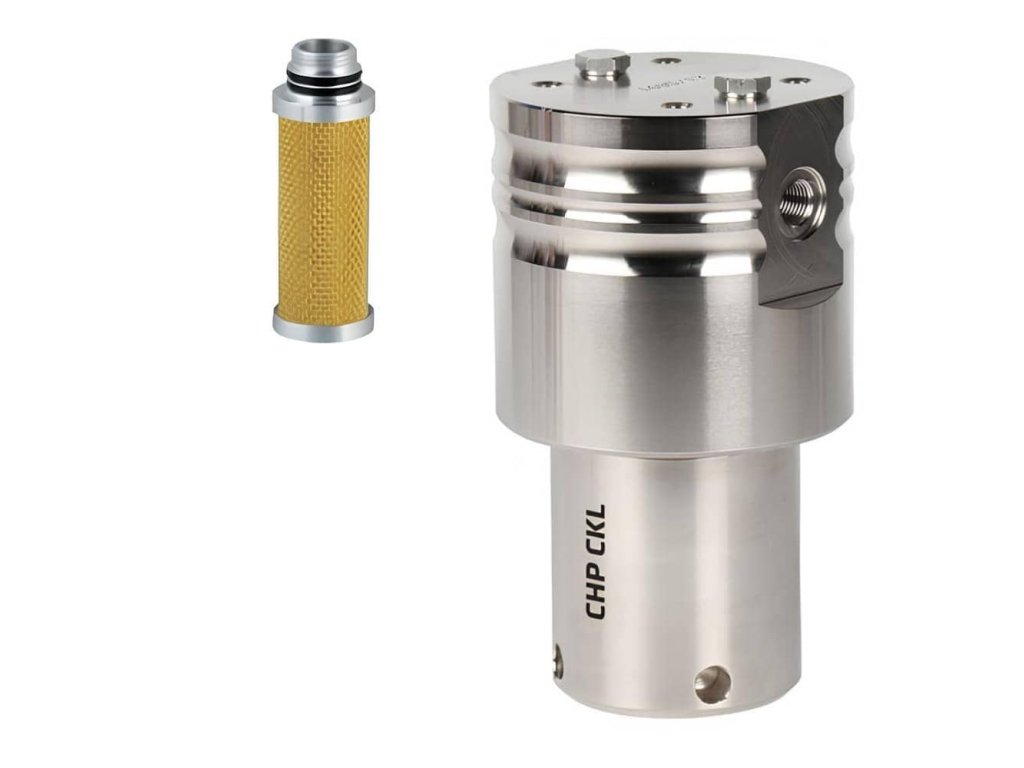

Wysokociśnieniowy filtr podstawowy CHP1P-030 zatrzymuje zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ma gwint G 1 1/4", przepływ 6333 l/min przy 7 bar i ciśnienie robocze do 100 bar.
Należy do serii filtrów wysokociśnieniowych CHP1 i jest jednym z filtrów podstawowych CHP1P: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1 1/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 6333 l/min (380 Nm³/h) |
| Ciśnienie robocze | 100 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 3 µm |
| Klasa ISO 8573-1 | 6-x-x |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |

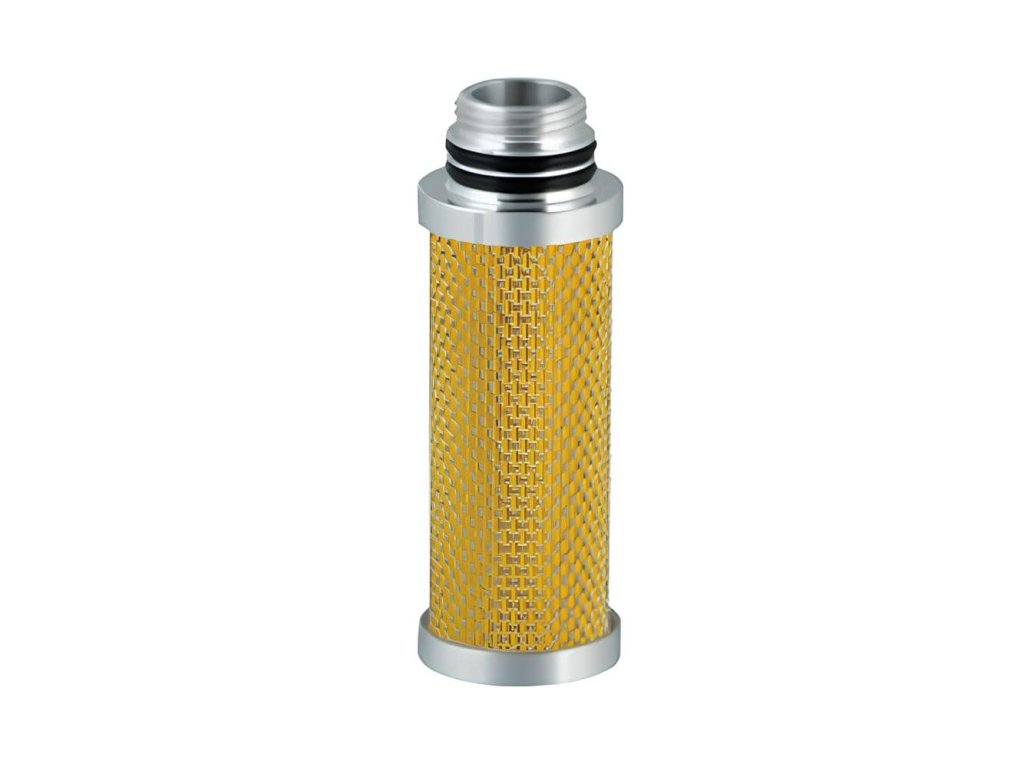

| Wkład | CHPP-030V |
| Materiał | włókna akrylowe i celuloza |
| Korpus | stal węglowa niklowana chemicznie |
| Wysokość A | 328 mm |
| Szerokość głowicy B | 145 mm |
| Największa szerokość C | 158 mm |
| Od górnej krawędzi D | 46 mm |
| Masa | 28,6 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali węglowej ANSI A-105 niklowanej chemicznie, armatura i śruby są ze stali nierdzewnej 1.4404, a uszczelnienia z FKM z pierścieniem oporowym z PTFE. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 328 mm, szerokość głowicy B 145 mm, największa szerokość C 158 mm i od górnej krawędzi D 46 mm. Masa 28,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Przepływ (l/min) | 6333 | 18 999 | 31 665 | 50 664 | 75 996 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | CHPP-030V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WL |
| Separator wody przed filtrem | separatory cyklonowe CHP |
Gdzie go umieścić
Montuje się go za filtrem zgrubnym lub na początku filtracji, przed filtrem przeciwpyłowym CHP1R lub dokładnym filtrem wstępnym CHP1M.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Wysokociśnieniowe filtry podstawowe CHP1P do 100 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 100 barów |
| Podłączenie strony: | 1 1/4" |
| Wymiary: | 328 × 145 × 158 mm |
| Filtracja: | 3 hm |
| Wkład filtra: | CHPP-030V |
| Materiał: | Stal węglowa |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 6333 l/min |
| Klasa jakości - zanieczyszczenia stałe: | 6 |
