Filtr przeciwpyłowy CHP1R-003 – 100 bar, G 1/4", 667 l/min 1 mikron · klasa 3 · 100 bar
Kod: CHP1R-003
Produkty powiązane
Opis szczegółowy produktu
Wysokociśnieniowy filtr przeciwpyłowy CHP1R-003 zatrzymuje cząstki stałe większe niż 1 µm i ciekłą wodę. Ma gwint G 1/4", przepływ 667 l/min przy 7 bar i ciśnienie robocze do 100 bar.
Należy do serii filtrów wysokociśnieniowych CHP1 i jest jednym z filtrów przeciwpyłowych CHP1R: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 667 l/min (40 Nm³/h) |
| Ciśnienie robocze | 100 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 1 µm |
| Klasa ISO 8573-1 | 3-x-x |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |

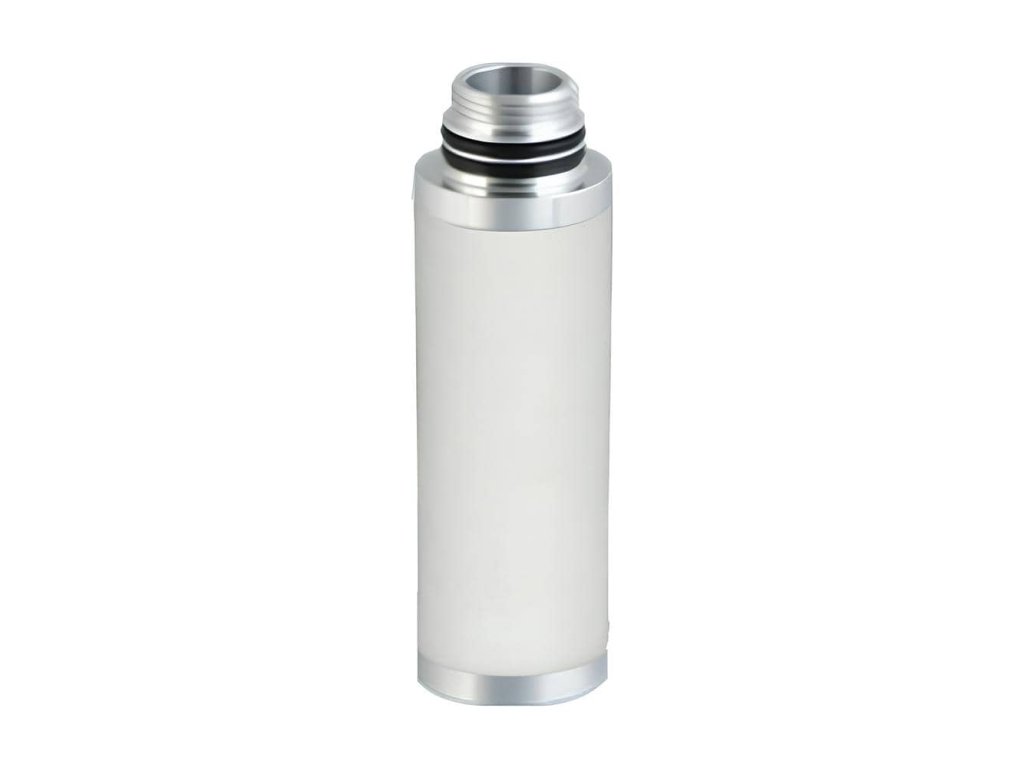

| Wkład | CHPR-003V |
| Materiał | mikrowłókna borokrzemianowe |
| Korpus | stal węglowa niklowana chemicznie |
| Wysokość A | 182 mm |
| Szerokość głowicy B | 98 mm |
| Największa szerokość C | 104 mm |
| Od górnej krawędzi D | 30 mm |
| Masa | 7,6 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali węglowej ANSI A-105 niklowanej chemicznie, armatura i śruby są ze stali nierdzewnej 1.4404, a uszczelnienia z FKM z pierścieniem oporowym z PTFE. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 182 mm, szerokość głowicy B 98 mm, największa szerokość C 104 mm i od górnej krawędzi D 30 mm. Masa 7,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Przepływ (l/min) | 667 | 2001 | 3335 | 5336 | 8004 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | CHPR-003V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WS |
| Separator wody przed filtrem | separatory cyklonowe CHP |
Gdzie go umieścić
Montuje się go za filtrem podstawowym, przed dokładnym filtrem wstępnym CHP1M lub mikrofiltrem CHP1S — albo jako filtr przeciwpyłowy za osuszaczem adsorpcyjnym.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Wysokociśnieniowe filtry przeciwpyłowe CHP1R do 100 bar |
|---|---|
| Wersja: | Filtr przeciwpyłowy |
| Ciśnienie: | 100 barów |
| Podłączenie strony: | 1/4" |
| Wymiary: | 182 × 98 × 104 mm |
| Filtracja: | 1 µm |
| Wkład filtra: | CHPR-003V |
| Materiał: | Stal węglowa |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 667 l/min |
| Klasa jakości - zanieczyszczenia stałe: | 3 |
