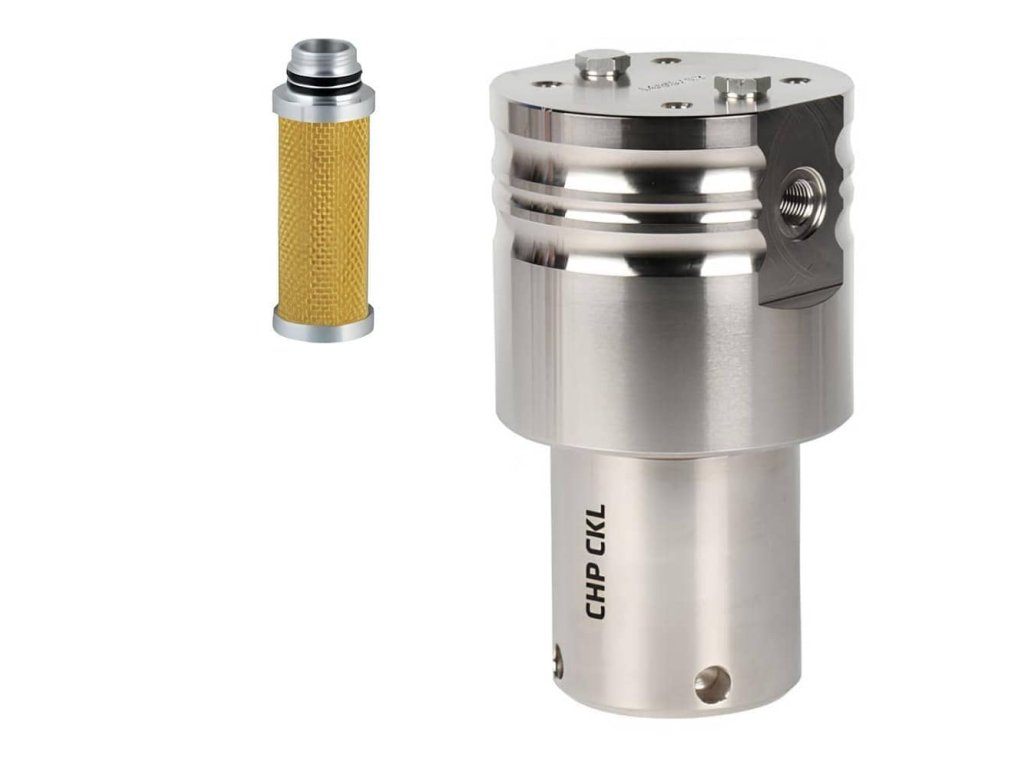

Filtr podstawowy CHP2P-007 – 250 bar, G 1/2", 2167 l/min 3 mikrony · klasa 6 · 250 bar
Kod: CHP2P-007
Produkty powiązane
Opis szczegółowy produktu
Wysokociśnieniowy filtr podstawowy CHP2P-007 zatrzymuje zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ma gwint G 1/2", przepływ 2167 l/min przy 7 bar i ciśnienie robocze do 250 bar.
Należy do serii filtrów wysokociśnieniowych CHP2 i jest jednym z filtrów podstawowych CHP2P: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1/2" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 2167 l/min (130 Nm³/h) |
| Ciśnienie robocze | 250 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 3 µm |
| Klasa ISO 8573-1 | 6-x-x |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |
| Wkład | CHPP-007V |
| Materiał | włókna akrylowe i celuloza |
| Korpus | stal węglowa niklowana chemicznie |
| Wysokość A | 230 mm |
| Szerokość głowicy B | 118 mm |
| Największa szerokość C | 129 mm |
| Od górnej krawędzi D | 36 mm |
| Masa | 15,3 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali węglowej ANSI A-105 niklowanej chemicznie, armatura i śruby są ze stali nierdzewnej 1.4404, a uszczelnienia z FKM z pierścieniem oporowym z PTFE. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 230 mm, szerokość głowicy B 118 mm, największa szerokość C 129 mm i od górnej krawędzi D 36 mm. Masa 15,3 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Przepływ (l/min) | 2167 | 6501 | 10 835 | 17 336 | 26 004 | 26 004 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | CHPP-007V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WM |
| Separator wody przed filtrem | separatory cyklonowe CHP |
Gdzie go umieścić
Montuje się go za filtrem zgrubnym lub na początku filtracji, przed filtrem przeciwpyłowym CHP2R lub dokładnym filtrem wstępnym CHP2M.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Wysokociśnieniowe filtry podstawowe CHP2P do 250 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 250 barów |
| Podłączenie strony: | 1/2" |
| Wymiary: | 230 × 118 × 129 mm |
| Filtracja: | 3 hm |
| Wkład filtra: | CHPP-007V |
| Materiał: | Stal węglowa |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 2167 l/min |
| Klasa jakości - zanieczyszczenia stałe: | 6 |
