Wysokociśnieniowe dokładne filtry wstępne HFM na cząstki i olej
Dokładny filtr wstępny HFM to filtr koalescencyjny na drobne cząstki stałe, wodę i aerozol olejowy. Zatrzymuje cząstki większe niż 0,1 µm, drobne kropelki oleju łączy w większe, a olej resztkowy wynosi poniżej 0,1 mg/m³.

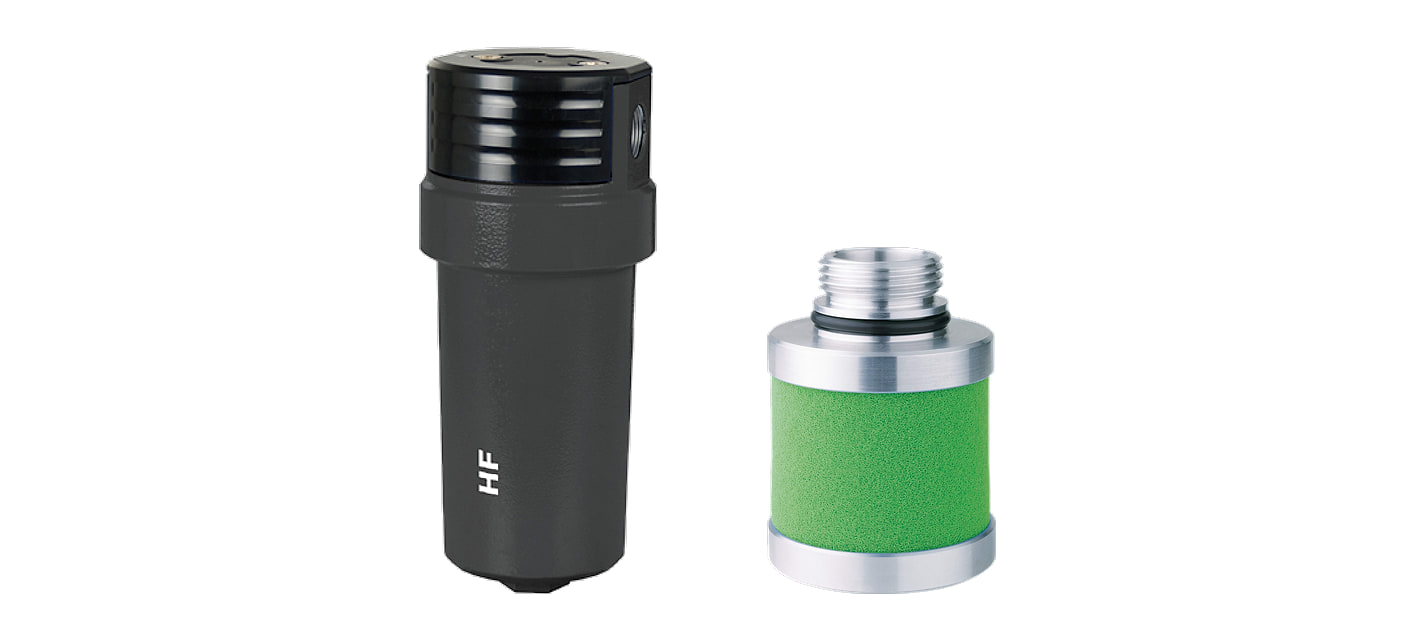

Filtr HFM występuje w 9 rozmiarach z gwintem od G 1/2" do G 3" i przepływem od 1183 do 46 000 l/min przy 7 bar, ciśnienie robocze do 50 bar. Jest jednym ze stopni filtrów wysokociśnieniowych HF — korpus jest dla wszystkich stopni taki sam, różni się wkład.
Filtry HFM według rozmiaru
Rozmiar określa gwint i przepływ. Każdy rozmiar ma własny wkład zapasowy.
| Filtry HFM i wkłady zapasowe według rozmiaru | ||||
|---|---|---|---|---|
| Filtr | Gwint | l/min przy 7 bar | Nm³/h przy 7 bar | Wkład zapasowy |
| HFM-007 | G 1/2" | 1183 | 71 | HFM-007V |
| HFM-010 | G 3/4" | 1867 | 112 | HFM-010V |
| HFM-018 | G 1" | 3400 | 204 | HFM-018V |
| HFM-047 | G 1 1/2" | 4700 | 282 | HFM-047V |
| HFM-070 | G 1 1/2" | 6667 | 400 | HFM-070V |
| HFM-094 | G 2" | 8233 | 494 | HFM-094V |
| HFM-150 | G 2" | 13 317 | 799 | HFM-150V |
| HFM-200 | G 3" | 36 000 | 2160 | HFM-200V |
| HFM-240 | G 3" | 46 000 | 2760 | HFM-240V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masę znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Dokładny filtr wstępny HFM sprawdzi się, gdy przeszkadza olej w powietrzu, a wystarcza klasa 2 dla cząstek i oleju.
Do najwyższej czystości 1-x-1 jest mikrofiltr HFS, a dokładny filtr wstępny HFM montuje się przed nim: zatrzyma większość cząstek i oleju, a wkład mikrofiltra wytrzyma dzięki temu dłużej.

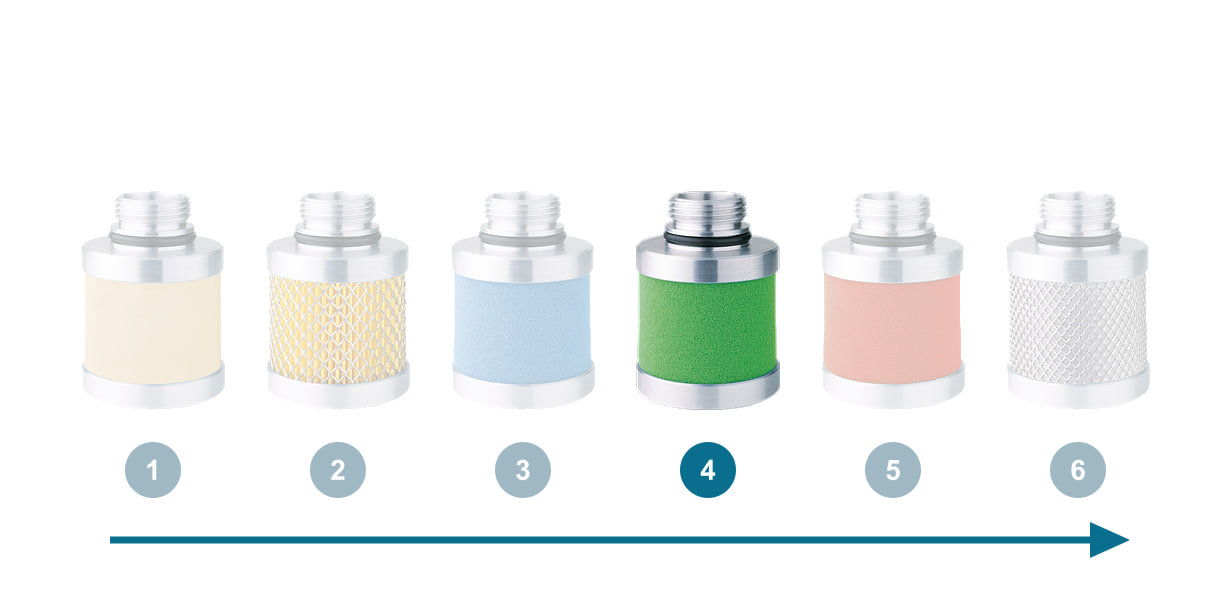

Gdzie go umieścić
Za filtrem przeciwpyłowym HFR lub filtrem podstawowym HFP, przed mikrofiltrem HFS.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu filtr przepuści więcej powietrza, przy 50 bar 6,38 razy więcej niż przy 7 bar.
| Przepływ filtrów HFM w l/min według ciśnienia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (gwint) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1183 | 1633 | 2520 | 4590 | 7548 |
| 010 (G 3/4") | 1400 | 1867 | 2576 | 3977 | 7244 | 11 911 |
| 018 (G 1") | 2550 | 3400 | 4692 | 7242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3525 | 4700 | 6486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5000 | 6667 | 9200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6175 | 8233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |

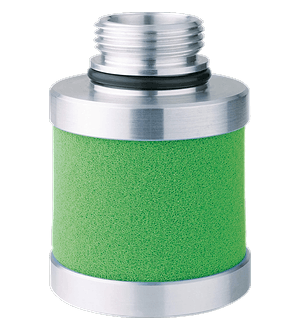

Wkład, spust kondensatu i konserwacja
W korpusie montuje się jeden wkład, dla każdego rozmiaru inny — na przykład HFM-007V do HFM-007. Temperatura robocza od +1,5 do +65 °C, ciśnienie do 50 bar.
Filtr jest dostarczany bez spustu kondensatu. Na ciśnienie do 50 bar nadają się pływakowe spusty AOK 50B i AOK 50SS, które niezawodnie pracują od 10 bar.
Wkład wymieniaj co najmniej raz w roku lub przy spadku ciśnienia 350 mbar. Spadek ciśnienia pokaże manometr różnicowy MDHI 50.
Akcesoria do filtrów HFM
Ventilek radzi
Dokładny filtr wstępny chroni mikrofiltr. Wkład mikrofiltra HFS za nim zajmie się już tylko tym, co najdrobniejsze. Przed nim samym powinien być grubszy stopień, aby nie zapchał się pyłem.
- Jaką czystość zapewni dokładny filtr wstępny HFM?
- Cząstki do 0,1 µm i olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2 według ISO 8573-1.
- Dlaczego to filtr wstępny, a nie mikrofiltr?
- Montuje się go przed mikrofiltrem HFS i chroni jego wkład. Mikrofiltr to dopiero stopień S o dokładności 0,01 µm.
- Kiedy wymienić wkład?
- Co najmniej raz w roku lub przy spadku ciśnienia 350 mbar.
