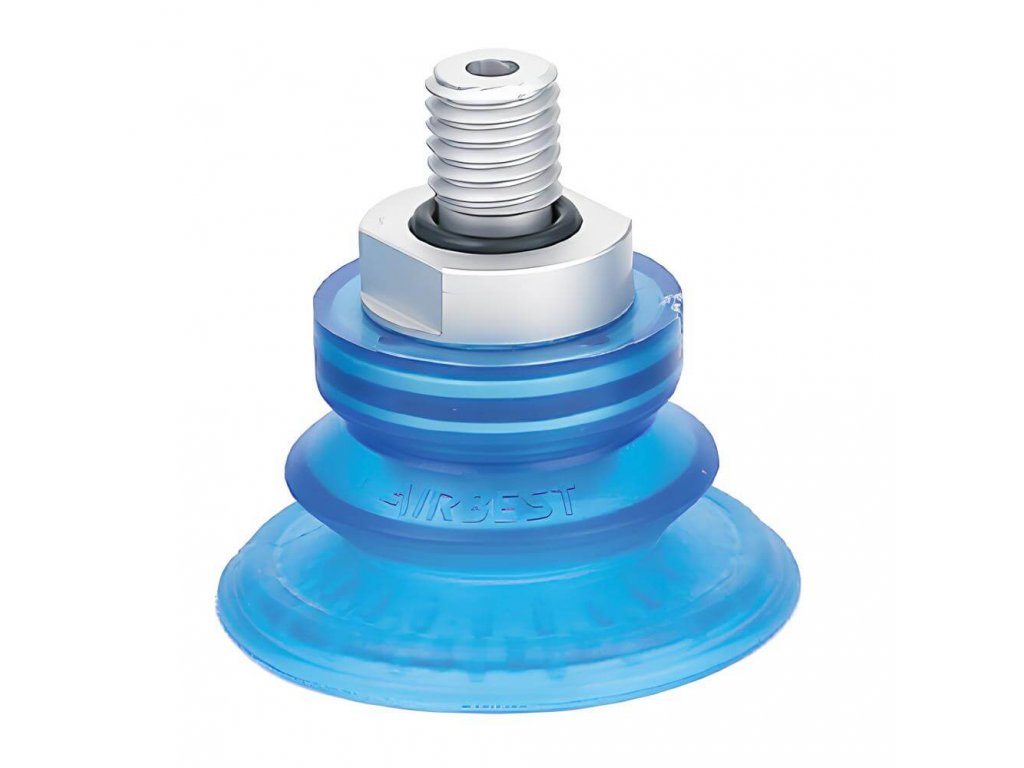

Przyssawka SBF 42 mm G1/4"
Kod: SBF40-PU-14M
Opis szczegółowy produktu
Przyssawka SBF40-PU-14M
- zaprojektowany do przenoszenia przedmiotów w kierunku pionowym z dobrą siłą podnoszenia
- wciskane mocowanie zewnętrzne, doskonała odporność na starzenie
- konstrukcja materiału poliuretan PU
- zastosowania do tłoczenia i urządzeń tłoczących, paneli automatycznych, transportu płaskich przedmiotów
Parametry dodatkowe
| Kategoria: | Przyssawki próżniowe SBF z gwintem zewnętrznym |
|---|---|
| Materiał: | Poliuretan |
| Pojemność: | 7,2 cm3 |
| Średnia: | 42 mm |
| Średnica miechów: | 32 mm |

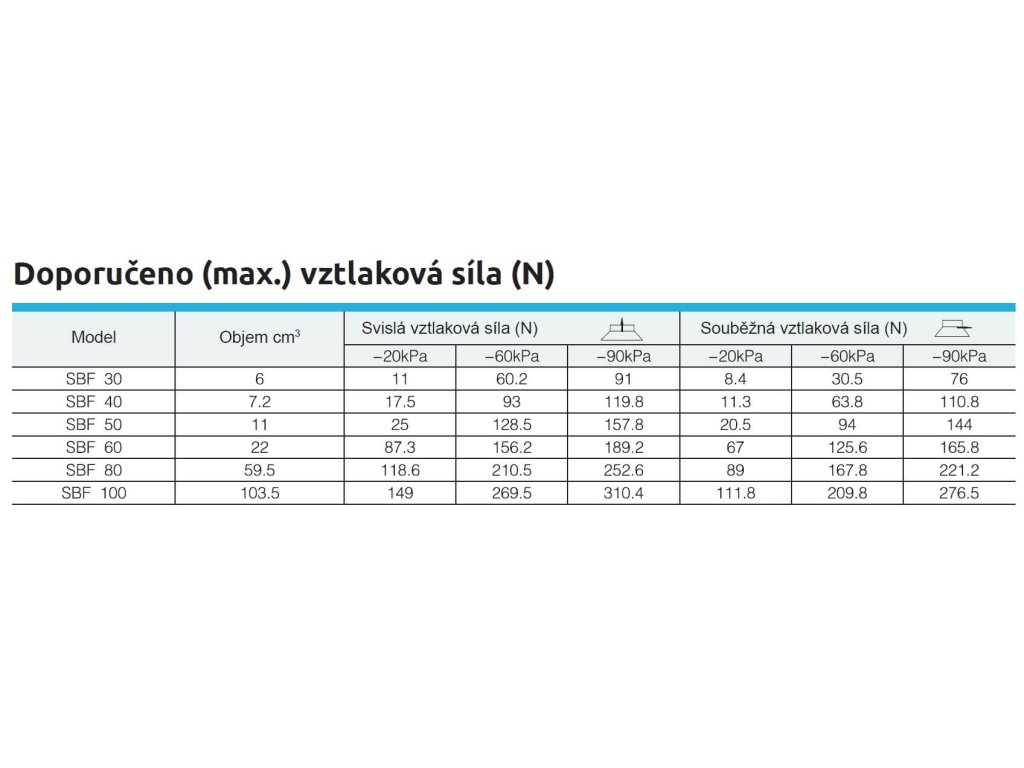

| Siła pionowa przy -20 kPa: | 17,5 N |
| Siła pionowa przy -60 kPa: | 93,0N |
| Siła pionowa przy -90 kPa: | 119,8 N |
| Wysokość: | 39 mm |
| Gwint: | G 1/4" |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Airbest to chiński producent techniki próżniowej do automatyki i robotów przemysłowych. Firma powstała w 2006 roku, sama opracowuje i produkuje swoje wyroby i ma na nie 42 patenty. U nas znajdą Państwo eżektory, pompy próżniowe, przyssawki i akcesoria do nich.
Próżni nie wytwarza tu silnik elektryczny, lecz sprężone powietrze: przepływa przez dyszę eżektora i porywa ze sobą powietrze z przyssawki. Generatory próżni Airbest potrzebują więc tylko zasilania czystym, nieolejonym sprężonym powietrzem.
Producent z 42 patentamiTechnika próżniowa Airbest według zastosowania
Eżektory AZH, AZU i ACV
Małe, izolowane obwody próżniowe. Miniaturowe generatory próżni z gwintem lub ze złączkami wtykowymi.
- podciśnienie do −88 kPa
- wylot zewnętrzny lub zintegrowany
- dysza od 0,5 do 3 mm
Pompy próżniowe ABM i ABX
Montaż bezpośrednio przy przyssawce. Wielostopniowe pompy eżektorowe z tworzywa, pojedynczo lub jako zestawy ze wspólnym zasilaniem powietrzem.
- ABM do −86 kPa, ABX do −93 kPa
- przepływ mini pompy do 220 l/min
- uszczelnienie NBR, od −20 do +80 °C
Pompy próżniowe AL, AM i AH
Duże obwody i materiały porowate. Aluminiowe pompy do wytwarzania dużych ilości próżni, z zaworem zwrotnym lub bez niego.
- przepływ do 4 570 l/min
- AH do bardzo głębokiej próżni
- korpus z aluminium, uszczelnienie NBR
Pompy transportowe ACP i ACPF
Odsysanie i transport materiałów sypkich. Bezobsługowe pompy przelotowe, których kształt zapobiega zatykaniu. Przetransportują proszki, granulaty, nasiona i wióry.
- przepływ do 5 610 l/min
- z aluminium lub stali nierdzewnej
- osuszone powietrze 4–6 bar
Przyssawki płaskie SU i SF
Blachy, szkło, płyty i opakowania. SU do płaskich i lekko zakrzywionych gładkich przedmiotów, wzmocniona SF do płyt, na które działa siła boczna.
- średnica od 2,6 do 200 mm
- silikon lub NBR
- SF 200 mm trzyma przy −60 kPa 1 899 N
Przyssawki z mieszkiem SB, SBL i SBF
Różnice wysokości i kruche elementy. Mieszek wyrównuje różnicę wysokości. SBL delikatnie chwyta jajka i pieczywo, SBF z poliuretanu podnosi blachy i panele.
- SB z mieszkiem 1,5, od 5,8 do 155 mm
- SBL z mieszkiem 4,5 do kruchych przedmiotów
- SBF z poliuretanu z gwintem
Nasadki sprężynowe i złączki
Elastyczne mocowanie przyssawki. Nasadki sprężynowe KE i KI wyrównują różnicę wysokości podczas przenoszenia, złączki łączą przyssawkę z instalacją próżniową.
- skok nasadki od 6 do 50 mm
- gwinty od M5 do G1/2″
- złączki proste i wahliwe
Filtry, przełączniki i zawory
Ochrona i sterowanie próżnią. Filtr zatrzyma pył, zanim zatka eżektor. Przełączniki pilnują poziomu próżni, zawory sterują zasilaniem powietrzem.
- filtry ABF i AZFC 10 µm, ALF 20 µm
- cyfrowe przełączniki RL3, RL6 i próżniowe AVS
- zawory APL, APS, APE i tłumiki hałasu
Eżektor potrzebuje czystego, nieolejonego powietrza, przyssawka odpowiedniego zaworu i węża. Całą technikę automatyzacji znajdą Państwo w jednej kategorii.
Technika automatyzacjiGeneratory próżni Airbest obok siebie
| Typ, zastosowanie, maksymalne podciśnienie i przepływ | |||
|---|---|---|---|
| Typ | Zastosowanie | Maks. podciśnienie | Przepływ próżni |
| Eżektory AZH i AZU | małe izolowane obwody, złączki wtykowe lub gwint | do −88 kPa | do 140 l/min |
| Eżektory ACV | małe obwody, gwinty wewnętrzne i tłumik hałasu | do −87 kPa | do 350 l/min |
| Pompy ABM i ABX | montaż przy przyssawce, pojedynczo i w zestawach | ABM −86 kPa, ABX −93 kPa | mini pompa do 220 l/min |
| Pompy AL, AM i AH | duże obwody i materiały porowate | AL −81 kPa, AM −92 kPa, AH najgłębsze | do 4 570 l/min |
| Pompy ACP i ACPF | odsysanie i transport materiałów sypkich | ACP −84 kPa, ACPF −35 kPa | do 5 610 l/min |
Podciśnienie i przepływ zależą od ciśnienia doprowadzanego powietrza. Wartości dla każdego modelu znajdą Państwo na karcie produktu i w karcie katalogowej.
Jak zbudować chwytak próżniowy
1. Przyssawka do przedmiotu
Płaskie i gładkie elementy uchwyci przyssawka płaska SU lub SF, nierówne i kruche przyssawka z mieszkiem SB, SBL lub SBF.
2. Siła z zapasem
Na karcie przyssawki podana jest siła przy −20, −60 i −90 kPa. Wielkość lub liczbę przyssawek należy dobrać z zapasem na rozpędzanie i hamowanie ruchu.
3. Generator próżni
Małemu szczelnemu obwodowi wystarczy eżektor AZH albo pompa ABM lub ABX przy przyssawce. Materiały porowate i duże obwody wymagają większego przepływu AL, AM lub AH.
4. Czyste powietrze i filtr
Eżektory pracują tylko z nieolejonym sprężonym powietrzem. Przed generatorem należy zamontować filtr próżniowy, który zatrzyma pył z zasysanego powietrza.
Najczęstsze pytania
- Czy pompa próżniowa Airbest potrzebuje prądu?
- Nie. Eżektory i pompy próżniowe Airbest wytwarzają próżnię sprężonym powietrzem na zasadzie eżektora. Prądu potrzebują tylko cyfrowe przełączniki i elektrycznie sterowane zawory APE.
- Dlaczego tylko nieolejone powietrze?
- Eżektory stosuje się wyłącznie z nieolejonym sprężonym powietrzem, w przeciwnym razie grozi zatkanie dyszy ssącej. Zanieczyszczenia z zasysanego powietrza zatrzyma filtr próżniowy przed generatorem.
- Jaka przyssawka do kruchych przedmiotów?
- Przyssawka SBL z mieszkiem 4,5. Jest z silikonu lub NBR i delikatnie chwyta jajka, pieczywo, szkło oraz żywność w plastikowych opakowaniach.
- Do czego służy nasadka sprężynowa?
- Nasadka sprężynowa wyrównuje różnicę wysokości podczas przenoszenia. Przyssawka przylega do przedmiotu, nawet gdy elementy nie leżą na tej samej wysokości. Skok wynosi zależnie od typu od 6 do 50 mm.
- Czy Airbest zastąpi części innych producentów?
- Często tak, przyssawki, eżektory i złączki mają typowe wymiary i gwinty. Przed zamianą należy porównać wymiary, gwint i wydajność z kartą katalogową przy produkcie.
- Kto produkuje technikę próżniową Airbest?
- Chińska firma Airbest, założona w 2006 roku, która sama projektuje, produkuje i sprzedaje komponenty próżniowe. Od 2022 roku Airbest jest marką grupy PIAB.
Karty katalogowe z wymiarami i rysunkami znajdą Państwo do pobrania przy produktach. Producent Airbest posiada certyfikaty ISO 9001 i ISO 14001.
