Reduktory ciśnienia FUTURA do stref ATEX do 16 bar
Reduktory ciśnienia FUTURA obniżają ciśnienie z instalacji, wynoszące nawet 16 bar, do wartości ustawionej pokrętłem i utrzymują je także przy wahaniach poboru. Nadciśnienie na wyjściu odpowietrzają samoczynnie, więc ciśnienie da się obniżyć także bez poboru.
Występują w czterech rozmiarach z gwintami od G 1/4" do 1" i w zakresach od 0,1–1 bar do 0,5–16 bar. Manometr jest zawsze w zestawie.
Który reduktor wybrać
Reduktor ciśnienia
Do zwykłej regulacji ciśnienia przy narzędziach i maszynach. Najbardziej uniwersalny jest zakres 0,5–8 bar.
Precyzyjny reduktor
Utrzymuje ciśnienie z dokładnością ±25 mbar prawie niezależnie od ciśnienia wejściowego. Do urządzeń pomiarowych i testowych.
Z zasilaniem przelotowym
Kilka reduktorów obok siebie na jednym zasilaniu, każdy obwód z innym ciśnieniem.
Sterowany zdalnie
Wzmacniacz objętości: ciśnienie wyjściowe ustala ciśnienie sterujące z innego reduktora. Do dużych przepływów i zdalnego sterowania.
Reduktory według rozmiaru
Wiersze to zakresy regulacji, kolumny to gwinty. Manometr odpowiada zakresowi. Rozmiar 0 ma kompaktowy manometr, jako wariant manometr 40 mm.
| Rozmiar 1 — G 1/4" i 3/8", przepływ 2 000 i 2 500 l/min | |||||
|---|---|---|---|---|---|
| Zakres (bar) | Manometr (bar) | Reduktor G 1/4" | Reduktor G 3/8" | Precyzyjny reduktor G 1/4" | Precyzyjny reduktor G 3/8" |
| 0,1–1 | 0–1,6 | R14-1F | R38-1F | RP14-1F | RP38-1F |
| 0,1–2 | 0–2,5 | R14-2F | R38-2F | RP14-2F | RP38-2F |
| 0,2–4 | 0–6 | R14-4F | R38-4F | RP14-4F | RP38-4F |
| 0,5–8 | 0–10 | R14-8F | R38-8F | RP14-8F | RP38-8F |
| 0,5–10 | 0–16 | R14-10F | R38-10F | RP14-10F | RP38-10F |
| 0,5–16 | 0–25 | R14-16F | R38-16F | RP14-16F | RP38-16F |
| Rozmiar 2 — G 3/8" i 1/2", przepływ 4 500 i 5 200 l/min | |||||
|---|---|---|---|---|---|
| Zakres (bar) | Manometr (bar) | Reduktor G 3/8" | Reduktor G 1/2" | Precyzyjny reduktor G 3/8" | Precyzyjny reduktor G 1/2" |
| 0,1–1 | 0–1,6 | R382-1F | R12-1F | RP382-1F | RP12-1F |
| 0,1–2 | 0–2,5 | R382-2F | R12-2F | RP382-2F | RP12-2F |
| 0,2–4 | 0–6 | R382-4F | R12-4F | RP382-4F | RP12-4F |
| 0,5–8 | 0–10 | R382-8F | R12-8F | RP382-8F | RP12-8F |
| 0,5–10 | 0–16 | R382-10F | R12-10F | RP382-10F | RP12-10F |
| 0,5–16 | 0–25 | R382-16F | R12-16F | RP382-16F | RP12-16F |
Ciśnienie wejściowe najwyżej 16 bar (rozmiar 0: 12 bar). Zakres 0,5–8 bar jest najbardziej uniwersalny — ustawisz nim większość typowych ciśnień. Rozmiar 0 nie nadaje się do stref zagrożonych wybuchem.
#showmore#

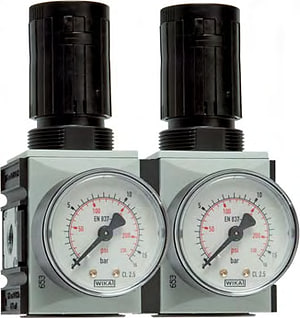

Reduktory z zasilaniem przelotowym
Wejście przechodzi dalej przez korpus reduktora, więc jedno zasilanie wystarczy dla kilku reduktorów ustawionych obok siebie. Każdy ma własne wyjście z innym ciśnieniem — na przykład 6 bar do narzędzi i 2 bar do przedmuchiwania.
Występują w rozmiarach 0, 1 i 2, jako zwykłe i precyzyjne reduktory, z tymi samymi zakresami.
| Reduktory z zasilaniem przelotowym | ||||
|---|---|---|---|---|
| Rozmiar | Gwint | Zakres (bar) | Reduktor | Precyzyjny reduktor |
| 0 | G 1/4" | 0,2–4 | RB014-4F | – |
| 0 | G 1/4" | 0,5–8 | RB014-8F | – |
| 0 | G 1/4" | 0,5–10 | RB014-10F | – |
| 1 | G 1/4" | 0,1–1 | RB14-1F | RBP14-1F |
| 1 | G 1/4" | 0,1–2 | RB14-2F | RBP14-2F |
| 1 | G 1/4" | 0,2–4 | RB14-4F | RBP14-4F |
| 1 | G 1/4" | 0,5–8 | RB14-8F | RBP14-8F |
| 1 | G 1/4" | 0,5–10 | RB14-10F | RBP14-10F |
| 1 | G 1/4" | 0,5–16 | RB14-16F | RBP14-16F |
| 1 | G 3/8" | 0,1–1 | RB38-1F | RBP38-1F |
| 1 | G 3/8" | 0,1–2 | RB38-2F | RBP38-2F |
| 1 | G 3/8" | 0,2–4 | RB38-4F | RBP38-4F |
| 1 | G 3/8" | 0,5–8 | RB38-8F | RBP38-8F |
| 1 | G 3/8" | 0,5–10 | RB38-10F | RBP38-10F |
| 1 | G 3/8" | 0,5–16 | RB38-16F | RBP38-16F |
| 2 | G 3/8" | 0,1–1 | RB382-1F | RBP382-1F |
| 2 | G 3/8" | 0,1–2 | RB382-2F | RBP382-2F |
| 2 | G 3/8" | 0,2–4 | RB382-4F | RBP382-4F |
| 2 | G 3/8" | 0,5–8 | RB382-8F | RBP382-8F |
| 2 | G 3/8" | 0,5–10 | RB382-10F | RBP382-10F |
| 2 | G 3/8" | 0,5–16 | RB382-16F | RBP382-16F |
| 2 | G 1/2" | 0,1–1 | RB12-1F | RBP12-1F |
| 2 | G 1/2" | 0,1–2 | RB12-2F | RBP12-2F |
| 2 | G 1/2" | 0,2–4 | RB12-4F | RBP12-4F |
| 2 | G 1/2" | 0,5–8 | RB12-8F | RBP12-8F |
| 2 | G 1/2" | 0,5–10 | RB12-10F | RBP12-10F |
| 2 | G 1/2" | 0,5–16 | RB12-16F | RBP12-16F |
Wersja bezpieczeństwa
Reduktor z zamykanym zaworem kulowym i zaworem napełniającym na wejściu. Przed konserwacją zamknij zawór i zablokuj go kłódką, przy uruchomieniu zawór napełniający stopniowo napełni instalację, więc siłowniki nie wysuną się gwałtownie.
| Reduktory w wersji bezpieczeństwa | |||
|---|---|---|---|
| Reduktor | Gwint | Zakres (bar) | Numer katalogowy |
| zwykły | G 1/4" | 0,5–8 | R14-8F-SI |
| zwykły | G 3/8" | 0,5–8 | R38-8F-SI |
| precyzyjny | G 1/4" | 0,5–8 | RP14-8F-SI |
| precyzyjny | G 1/4" | 0,1–1 | RP14-1F-SI |
| precyzyjny | G 1/4" | 0,1–2 | RP14-2F-SI |
| precyzyjny | G 1/4" | 0,2–4 | RP14-4F-SI |
| precyzyjny | G 1/4" | 0,5–10 | RP14-10F-SI |
| precyzyjny | G 1/4" | 0,5–16 | RP14-16F-SI |
| zwykły | G 3/8" | 0,5–8 | R382-8F-SI |
| zwykły | G 1/2" | 0,5–8 | R12-8F-SI |
| zwykły | G 3/4" | 0,5–8 | R34-8F-SI |
| zwykły | G 1" | 0,5–8 | R10-8F-SI |
Zdalnie sterowane reduktory
Wzmacniacz objętości nie ma pokrętła. Ciśnienie wyjściowe ustala ciśnienie sterujące z małego reduktora, który może być daleko od miejsca poboru, na przykład na panelu sterowania. Sprawdzi się przy dużych przepływach do 14 600 l/min i zakresie 0,5–16 bar.
Jak działa reduktor
Odpowietrzenie nadciśnienia
Gdy ciśnienie za reduktorem wzrośnie powyżej ustawionej wartości, reduktor sam wypuści nadmiar. Ciśnienie obniżysz więc pokrętłem także bez poboru.
Zabezpieczenie i blokada
Pokrętło zabezpieczysz wciśnięciem, a w rozmiarach od 1 do 4 zablokujesz kłódką, aby nikt nie przestawił ciśnienia. Rozmiaru 0 nie da się zablokować.
Precyzyjny reduktor
Zużywa trochę powietrza na sterowanie (2,6 l/min przy 6 bar), za to utrzymuje ciśnienie z dokładnością ±25 mbar i z małą histerezą.
Montaż i podłączenie
Reduktor przymocujesz do ściany kątownikiem, w panelu nakrętką, a z innymi elementami tego samego rozmiaru połączysz go zestawem łączącym. W kierunku przepływu montuje się go za filtrem i przed smarownicą.
Akcesoria i części zamienne według rozmiaru
Części dobiera się według rozmiaru reduktora. Na karcie każdego reduktora części jego rozmiaru są pokazane jako produkty powiązane.
| Akcesoria i części zamienne do reduktorów | ||||
|---|---|---|---|---|
| Część | Rozmiar 0 | Rozmiar 1 | Rozmiar 2 | Rozmiar 4 |
| Kątownik mocujący ze śrubami | W0F | W1F | W2F | W4F |
| Kątownik z nakrętką do montażu w panelu | MW0F | MW1F | MW2F | MW4F |
| Nakrętka do montażu w panelu | SM1 | SM1F | SM2F | SM4F |
| Zestaw łączący | KP0F | KP1F | KP2F | KP4F |
| Zestaw łączący z konsolą ścienną | KPW0F | KPW1F | KPW2F | KPW4F |
| Zapasowa membrana | MEMBRANER014F | MEMBRANER14F | MEMBRANER12F | MEMBRANER34F |
| Zapasowa membrana precyzyjnego reduktora | – | MEMBRANERP14F | MEMBRANERP12F | – |
| Osłona sprężyny | FEDERHAUBE0F | FEDERHAUBE1F | FEDERHAUBE2F | FEDERHAUBE4F |
| Zapasowe pokrętło | FEDERHAUBE0F-RAD | FEDERHAUBE1F-RAD | FEDERHAUBE2F-RAD | |
| Kompaktowy manometr 0–12 bar | MANOFUTURA12 | – | – | – |
| Kompaktowy manometr 0–6 bar | MANOFUTURA6 | – | – | – |
| Kłódka na pokrętło | – | VHS20 | ||
Ventilek radzi
Gdy nie wiesz, jaki zakres wybrać, weź 0,5–8 bar. Obejmie prawie wszystko, od narzędzi po maszyny. Niższe zakresy mają sens dopiero wtedy, gdy potrzebujesz precyzyjnie ustawiać ciśnienie poniżej 2 bar.
- Czy manometr jest w zestawie?
- Tak, we wszystkich reduktorach. Zakres manometru odpowiada zakresowi regulacji.
- Jaki zakres wybrać?
- Do typowych zastosowań 0,5–8 bar. Do precyzyjnego ustawiania niskich ciśnień 0,1–1, 0,1–2 lub 0,2–4 bar, do wysokich ciśnień 0,5–10 i 0,5–16 bar.
- Czym różni się precyzyjny reduktor?
- Utrzymuje ciśnienie z dokładnością ±25 mbar prawie niezależnie od ciśnienia wejściowego. Zużywa przy tym trochę powietrza na sterowanie.
- Czy można zablokować nastawę?
- Pokrętło zabezpieczysz wciśnięciem, w rozmiarach od 1 do 4 także kłódką.
- Jakie ciśnienie wejściowe wytrzyma reduktor?
- Najwyżej 16 bar, rozmiar 0 najwyżej 12 bar.
- Co to jest reduktor z zasilaniem przelotowym?
- Reduktor, który przepuszcza doprowadzone powietrze dalej. Kilka reduktorów obok siebie korzysta z jednego zasilania, każdy z innym ciśnieniem wyjściowym.
- Czy nadaje się do stref zagrożonych wybuchem?
- Rozmiary 1, 2 i 4 tak, w strefach 1, 2, 21 i 22 zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE. Rozmiar 0 nie.
Ciśnienie wejściowe do 16 bar (rozmiar 0 do 12 bar), zakresy regulacji 0,1–16 bar, temperatura robocza od −10 do +50 °C, smarowane i niesmarowane sprężone powietrze oraz gazy obojętne. Odpowietrzenie nadciśnienia na wyjściu, manometr w zestawie.
Sortowanie produktów
Lista produktów
Reduktor ciśnienia FUTURA R14-16F w rozmiarze 1: gwint G 1/4", zakres 0,5–16 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-2F w rozmiarze 1: gwint G 3/8", zakres 0,1–2 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R14-1F w rozmiarze 1: gwint G 1/4", zakres 0,1–1 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-1F w rozmiarze 1: gwint G 3/8", zakres 0,1–1 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R14-8F w rozmiarze 1: gwint G 1/4", zakres 0,5–8 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R14-4F w rozmiarze 1: gwint G 1/4", zakres 0,2–4 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-10F w rozmiarze 1: gwint G 3/8", zakres 0,5–10 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R14-2F w rozmiarze 1: gwint G 1/4", zakres 0,1–2 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-4F w rozmiarze 2: gwint G 3/8", zakres 0,2–4 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-16F w rozmiarze 1: gwint G 3/8", zakres 0,5–16 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-4F w rozmiarze 1: gwint G 3/8", zakres 0,2–4 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R38-8F w rozmiarze 1: gwint G 3/8", zakres 0,5–8 bar, przepływ 2 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R14-10F w rozmiarze 1: gwint G 1/4", zakres 0,5–10 bar, przepływ 2 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-10F w rozmiarze 2: gwint G 3/8", zakres 0,5–10 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-16F w rozmiarze 2: gwint G 3/8", zakres 0,5–16 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-1F w rozmiarze 2: gwint G 3/8", zakres 0,1–1 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-2F w rozmiarze 2: gwint G 3/8", zakres 0,1–2 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R382-8F w rozmiarze 2: gwint G 3/8", zakres 0,5–8 bar, przepływ 4 500 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-16F w rozmiarze 2: gwint G 1/2", zakres 0,5–16 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-2F w rozmiarze 2: gwint G 1/2", zakres 0,1–2 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-4F w rozmiarze 2: gwint G 1/2", zakres 0,2–4 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-8F w rozmiarze 2: gwint G 1/2", zakres 0,5–8 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-10F w rozmiarze 4: gwint G 1", zakres 0,5–10 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-16F w rozmiarze 4: gwint G 1", zakres 0,5–16 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-4F w rozmiarze 4: gwint G 1", zakres 0,2–4 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-10F w rozmiarze 2: gwint G 1/2", zakres 0,5–10 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R12-1F w rozmiarze 2: gwint G 1/2", zakres 0,1–1 bar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R34-2F w rozmiarze 4: gwint G 3/4", zakres 0,1–2 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R34-4F w rozmiarze 4: gwint G 3/4", zakres 0,2–4 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R34-8F w rozmiarze 4: gwint G 3/4", zakres 0,5–8 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-1F w rozmiarze 4: gwint G 1", zakres 0,1–1 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-2F w rozmiarze 4: gwint G 1", zakres 0,1–2 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R34-10F w rozmiarze 4: gwint G 3/4", zakres 0,5–10 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R10-8F w rozmiarze 4: gwint G 1", zakres 0,5–8 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Reduktor ciśnienia FUTURA R34-16F w rozmiarze 4: gwint G 3/4", zakres 0,5–16 bar, przepływ 14 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, do stref ATEX.
Precyzyjny reduktor ciśnienia FUTURA RP12-10F w rozmiarze 2: gwint G 1/2", zakres 0,5–10 bar, dokładność ±25 mbar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr...
Precyzyjny reduktor ciśnienia FUTURA RP12-16F w rozmiarze 2: gwint G 1/2", zakres 0,5–16 bar, dokładność ±25 mbar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr...
Precyzyjny reduktor ciśnienia FUTURA RP12-1F w rozmiarze 2: gwint G 1/2", zakres 0,1–1 bar, dokładność ±25 mbar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50...
Precyzyjny reduktor ciśnienia FUTURA RP12-2F w rozmiarze 2: gwint G 1/2", zakres 0,1–2 bar, dokładność ±25 mbar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50...
Precyzyjny reduktor ciśnienia FUTURA RP12-4F w rozmiarze 2: gwint G 1/2", zakres 0,2–4 bar, dokładność ±25 mbar, przepływ 5 200 l/min, ciśnienie wejściowe do 16 bar, manometr 50...
