Łączniki narożne 45° 28 mm
Kod: TA21-28
Produkty powiązane
Opis szczegółowy produktu

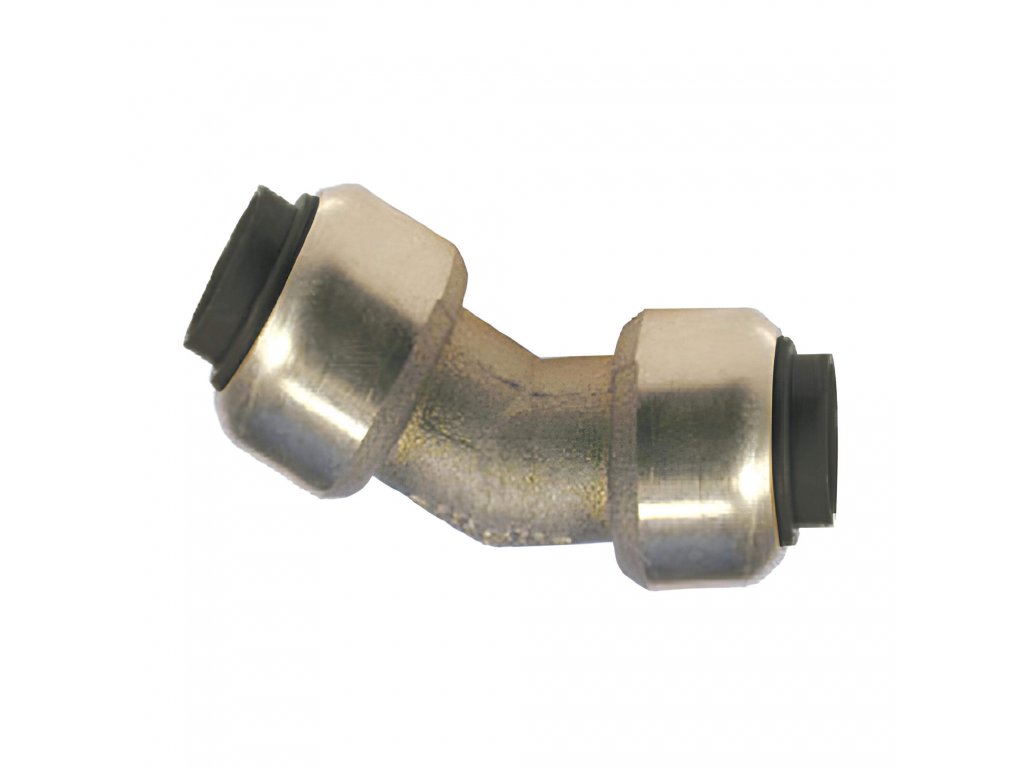

Złącza kątowe 45° do dystrybucji powietrza 28 mm
- nowoczesny system łatwego łączenia rur
- połączenie wykonuje się po prostu wsuwając rurę do złączki, niezwykle szybki montaż
- bez konieczności stosowania specjalnych narzędzi
- odpinana konstrukcja
- materiał korpusu mosiądz, pierścień NBR, stalowa krawędź tnąca
- przeznaczone do rurociągów sprężonego powietrza w przemyśle i rzemiośle
Parametry dodatkowe
| Kategoria: | Systemy rurociągów sprężonego powietrza |
|---|---|
| Wersja: | Kolana 45° |
| Ciśnienie: | 15 bar |
| Temperatura pracy: | -30 / 70 °C |
| Rura: | 28 mm |
| Przewód: | 28 mm |
| W magazynie: | Magazyn zewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Pegler Yorkshire to brytyjski producent armatury, zaworów i złączek dla ogrzewnictwa, instalacji sanitarnych i przemysłu, z korzeniami sięgającymi końca XIX wieku. Jego seria złączek wtykowych Tectite łączy rury, armaturę i zawory bez lutowania, zaprasowywania i specjalnych narzędzi.
Znajdą Państwo u nas mosiężne złączki serii Tectite do instalacji sprężonego powietrza TA z rurami 15, 18, 22 i 28 mm: złączki proste, kolana, trójniki, redukcje, zaślepki i złączki z gwintem. Połączenie można w każdej chwili rozłączyć, a złączkę użyć ponownie.
Bez specjalnych narzędziZłączki serii Tectite według rodzaju
Złączki proste i redukcje
Przedłużenie i zmiana średnicy. Złączka między dwiema rurami o tej samej średnicy, redukcja między dwiema średnicami.
- złączki proste 15, 18, 22 i 28 mm
- redukcje 15–22, 18–22, 18–28 i 22–28 mm
- połączenie bez narzędzi, wystarczy wsunąć
Kolana i trójniki
Zmiana kierunku i odgałęzienie. Kolana 90° i 45°, trójniki i trójniki z mniejszym odgałęzieniem.
- kolana 90° i 45° do 15–28 mm
- trójniki do 15–28 mm
- trójniki z redukowanym odgałęzieniem
Złączki z gwintem
Przejście na puszkę, zawór lub maszynę. Złączki proste i kolana z gwintem zewnętrznym lub wewnętrznym 1/2″ do 1″.
- gwint zewnętrzny i wewnętrzny
- kolana z gwintem zewnętrznym
- do rur 15–28 mm
Zaślepki
Koniec trasy na późniejszą rozbudowę. Wtykowa zaślepka zamyka rurę, a później można ją wymienić na kolejną złączkę.
- do rur 15, 18, 22 i 28 mm
- zakłada się bez narzędzi
- można zdjąć i użyć ponownie
Szczypce i pierścienie demontażowe
Połączenie rozłączą Państwo bez uszkodzeń. Narzędzia dociskają pierścień złączki, a rurę można wtedy wyciągnąć.
- szczypce do 15, 18, 22 i 28 mm
- pierścienie demontażowe 15–28 mm
- złączkę można użyć ponownie

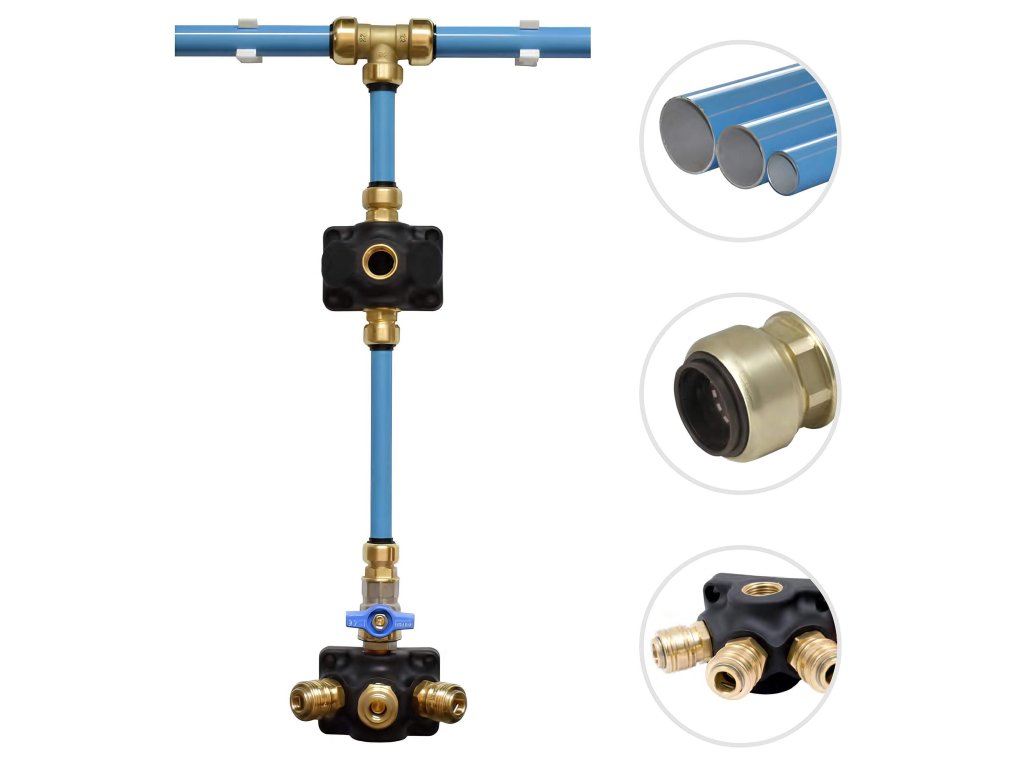

Do złączek potrzebne są rury, uchwyty i puszki końcowe. Cały system TA i inne instalacje znajdą Państwo w kategorii systemów rurociągów.
Wszystkie systemy rurociągówZłączki Tectite obok siebie
| Rodzaj, średnice, gwint i zastosowanie | |||
|---|---|---|---|
| Rodzaj | Rury | Gwint | Do czego |
| Złączka prosta | 15, 18, 22, 28 mm | – | przedłużenie rury |
| Redukcja | 15–22, 18–22, 18–28, 22–28 mm | – | przejście na inną średnicę |
| Złączka prosta z gwintem zewnętrznym | 15, 18, 22, 28 mm | G1/2″, G3/4″, G1″ | podłączenie puszki, zaworu lub maszyny |
| Złączka prosta z gwintem wewnętrznym | 15, 18, 22, 28 mm | G1/2″, G3/4″, G1″ | połączenie z gwintem zewnętrznym |
| Kolano 90° i 45° | 15, 18, 22, 28 mm | – | zmiana kierunku |
| Kolano z gwintem zewnętrznym | 15, 18, 22, 28 mm | G1/2″, G3/4″, G1″ | zejście do maszyny lub puszki |
| Trójnik i trójnik z redukowanym odgałęzieniem | 15–28 mm, odgałęzienie 15–22 mm | – | odgałęzienie z trasy |
| Zaślepka | 15, 18, 22, 28 mm | – | zamknięcie końca rury |
Korpus złączek jest z mosiądzu, pierścień z NBR, a ząbek trzymający ze stali. Temperatura robocza od −30 do +70 °C, ciśnienie robocze 15–17 bar zależnie od rodzaju złączki.
Jak wykonać połączenie Tectite
1. Uciąć
Rurę uciąć prostopadle, najlepiej szczypcami lub obcinakiem do rur.
2. Ogratować
Krawędź rury oczyścić z zadziorów, aby nie uszkodziła pierścienia uszczelniającego w złączce.
3. Wsunąć
Rurę wsunąć do złączki do oporu. Połączenie jest gotowe, niczego się nie dokręca.
4. Sprawdzić
Pociągnąć za rurę, aby mieć pewność, że trzyma. Następnie napełnić instalację ciśnieniem i sprawdzić połączenia.
Najczęstsze pytania
- Czy Tectite to osobna marka?
- Nie. Tectite to seria złączek wtykowych marki Pegler Yorkshire. Dlatego złączki Tectite oferujemy pod tą marką.
- Czy złączki Tectite nadają się do sprężonego powietrza?
- Tak. Złączki w naszej ofercie są przeznaczone do instalacji sprężonego powietrza o ciśnieniu roboczym 15–17 bar. Producent podaje serię Tectite także do wody pitnej i ogrzewania.
- Czy potrzebne są specjalne narzędzia?
- Nie. Wystarczy rurę uciąć, ogratować i wsunąć. Szczypce lub pierścień są potrzebne tylko przy rozłączaniu.
- Jak rozłączyć połączenie?
- Docisnąć pierścień złączki szczypcami demontażowymi lub pierścieniem i wyciągnąć rurę. Złączkę można potem użyć ponownie.
- Jakie rury pasują do złączek?
- Rury systemu TA: aluminiowe lub z poliamidu PA12 o średnicy zewnętrznej 15, 18, 22 lub 28 mm.
- Gdzie znajdę puszki końcowe i uchwyty?
- Puszki i uchwyty do systemu TA oferujemy pod marką TECTITE, rury w kategorii rur systemu TA.
Tectite to seria złączek marki Pegler Yorkshire. Tabele wymiarów złączek z numerami katalogowymi znajdą Państwo w kategorii złączek systemu TA.
