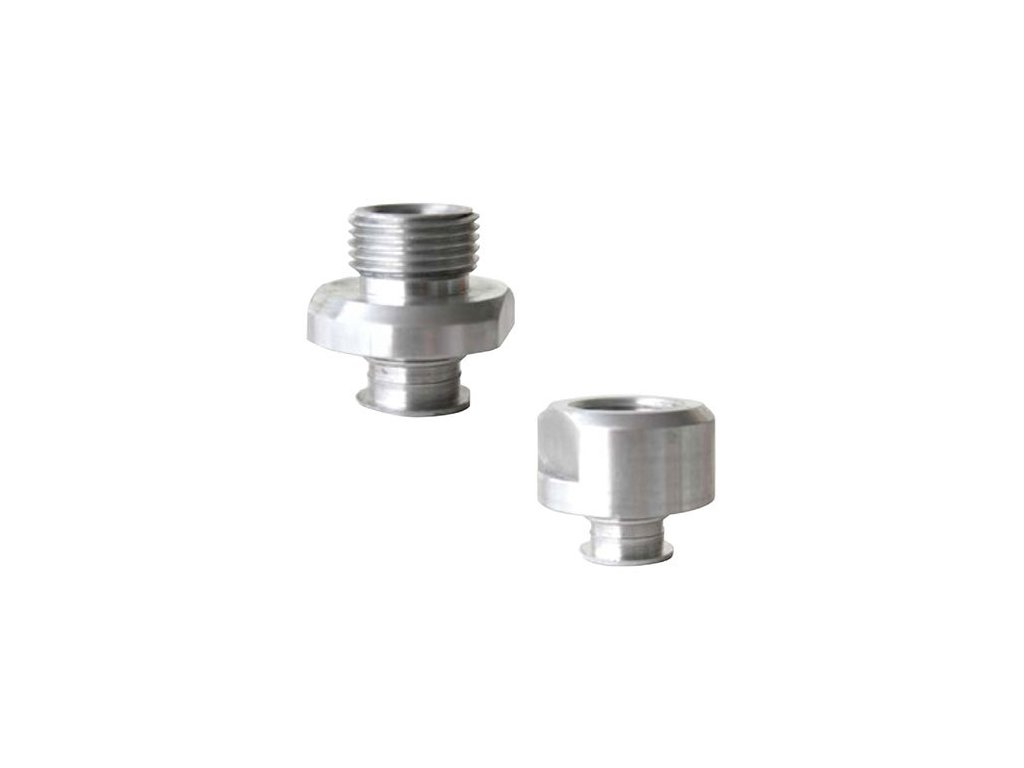

Wkręcanie do przyssawek PU, gwint zewnętrzny 1/8"
Kod: VSPU-18A
Opis szczegółowy produktu
Złączka, za pomocą której przyssawka jest podłączana do urządzenia maszynowego. Łączy gałąź próżniową z uchwytem przyssawki i zapewnia szczelność połączenia.
- gwint zewnętrzny G 1/8"
- średnica trzpienia 8 mm
Parametry dodatkowe
| Kategoria: | Złącze do przyssawek próżniowych PU |
|---|---|
| Długość: | 15 mm |
| Średnia: | 8 mm |
| Gwint: | G 1/8" |
| Gwint zewnętrzny: | 1/8" |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
MEDAN to niemiecka firma rodzinna założona w 1990 roku w Bempflingen koło Reutlingen, gdzie do dziś ma centralę i zakład produkcyjny. Produkuje napędy pneumatyczne i elektryczne: siłowniki beztłoczyskowe, napędy obrotowe, siłowniki ISO, napędy elektryczne, filtry i reduktory, armaturę oraz zawory ciśnieniowe. Od 2016 roku współpracuje z tajwańską grupą Mindman i część jej wyrobów włączyła do swojej oferty.
U nas znajdą Państwo siłowniki beztłoczyskowe MEDAN w pięciu seriach oraz złączki przyłączeniowe do przyssawek próżniowych PU. Suwak siłownika beztłoczyskowego porusza się bezpośrednio po profilu, nic się nie wysuwa, dlatego siłownik zajmuje nawet o połowę mniej miejsca niż siłownik z tłoczyskiem.
Niemiecka firma rodzinnaSerie siłowników beztłoczyskowych MEDAN
Seria PL
Podstawowy siłownik z płaskim suwakiem. Do zwykłych przesuwów liniowych bez dużego obciążenia bocznego.
- średnica 16 do 40 mm
- siła 110 do 640 N przy 6 bar
- temperatura −10 do +80 °C
Seria PLF
Płaski suwak także dla większych średnic. Siłownik dwustronnego działania z magnesem do średnicy 63 mm.
- średnica 16 do 63 mm
- siła do 1 550 N przy 6 bar
- temperatura −10 do +80 °C
Seria PLK
Jednostronne prowadzenie suwaka. Prowadnica zwiększa odporność na obciążenie boczne i dokładność przesuwu.
- średnica 16 do 63 mm
- obciążenie suwaka do 7 500 N
- siła do 1 550 N przy 6 bar
Seria PLS
Dwustronne prowadzenie suwaka. Siłownik do płynnej i dokładnej pracy z prowadnicą po obu stronach.
- średnica 32 do 63 mm
- siła 420 do 1 550 N przy 6 bar
- temperatura −10 do +55 °C
Seria DUO96
Dwa tłoki dla większej siły. Wytrzymały siłownik z parą tłoków do cięższych i nieregularnych ładunków.
- średnica 2× 16 do 2× 32 mm
- siła 200 do 820 N przy 6 bar
- obciążenie suwaka do 900 N
Do siłownika potrzebny jest zawór, czujnik położenia i złączki. Siłowniki z tłoczyskiem, czujniki, mocowania i amortyzatory znajdą Państwo w kategorii Siłowniki i akcesoria.
Siłowniki i akcesoriaSerie MEDAN obok siebie
| Wykonanie, średnica, siła i temperatura | ||||
|---|---|---|---|---|
| Seria | Wykonanie | Średnica | Siła przy 6 bar | Temperatura |
| PL | płaski suwak | 16–40 mm | 110–640 N | −10 do +80 °C |
| PLF | płaski suwak | 16–63 mm | 110–1 550 N | −10 do +80 °C |
| PLK | prowadnica jednostronna | 16–63 mm | 110–1 550 N | −10 do +80 °C |
| PLS | prowadnica dwustronna | 32–63 mm | 420–1 550 N | −10 do +55 °C |
| DUO96 | dwa tłoki | 2× 16–32 mm | 200–820 N | −10 do +80 °C |
Wszystkie serie są dwustronnego działania, z magnesem do czujnika położenia i do ciśnienia 0,5 do 8 bar. Profil, tłok i pokrywy są z aluminium, taśma uszczelniająca ze stali nierdzewnej.
Jak dobrać siłownik beztłoczyskowy
1. Siła
Proszę ustalić, z jaką siłą ma ciągnąć suwak. Siłę przy 6 bar dla każdej średnicy podaje tabela przy serii.
2. Obciążenie i prowadzenie
Gdy suwak niesie ładunek poza osią, decyduje dopuszczalne obciążenie i momenty. Seria PLK z prowadnicą przeniesie na suwaku znacznie więcej niż PL i PLF.
3. Skok
Skok wybierają Państwo w wariancie produktu od 100 do 2 000 mm. Siłownik jest tylko trochę dłuższy niż sam skok, nic się z niego nie wysuwa.
4. Zawór i czujnik
Siłownikiem dwustronnego działania steruje zawór 5/2. Położenie suwaka bezdotykowo nadzoruje czujnik reagujący na magnes w tłoku.
Najczęstsze pytania
- Jak działa siłownik beztłoczyskowy?
- Tłok porusza się wewnątrz aluminiowego profilu ze szczeliną i ciągnie suwak na zewnątrz. Szczelinę profilu uszczelnia taśma ze stali nierdzewnej, więc siłownik nie potrzebuje tłoczyska.
- Ile miejsca oszczędza siłownik beztłoczyskowy?
- Siłownik z tłoczyskiem potrzebuje oprócz długości korpusu miejsca na wysunięte tłoczysko. Siłownik beztłoczyskowy ma suwak na profilu, dlatego zajmuje nawet o połowę mniej miejsca.
- Czym różni się seria PLK od PLS?
- PLK ma jednostronną prowadnicę suwaka i średnice 16 do 63 mm. PLS ma prowadnicę dwustronną, średnice 32 do 63 mm i pracuje do +55 °C. Dopuszczalne obciążenia i momenty podaje tabela przy każdej serii.
- Jak długi może być skok?
- Na stronie wybierają Państwo skok w wariantach od 100 do 2 000 mm. Według tabel w kategoriach serii przy większości średnic można wykonać skok do 5 700 mm, prosimy o wiadomość.
- Do czego służą złączki MEDAN do przyssawek?
- Złączka przyłączeniowa łączy przyssawkę próżniową PU z maszyną i uszczelnia gałąź próżni. Ma gwint wewnętrzny lub zewnętrzny M5 do 3/8″.
- Kto produkuje siłowniki MEDAN?
- Niemiecka firma MEDAN GmbH, przedsiębiorstwo rodzinne zarządzane przez właścicieli, założone w 1990 roku. Centralę i produkcję ma w Bempflingen koło Reutlingen, a siłowniki wytwarza we własnym zakładzie. Od 2016 roku jest partnerem tajwańskiej grupy Mindman Industrial.
Siły, momenty i wymiary każdej serii znajdą Państwo w tabeli w jej kategorii. Serie PL, PLF, PLK, PLS i DUO96 to oznaczenia producenta MEDAN.
