Nierdzewne filtry sterylne SF do 10 bar, DN10 do DN100

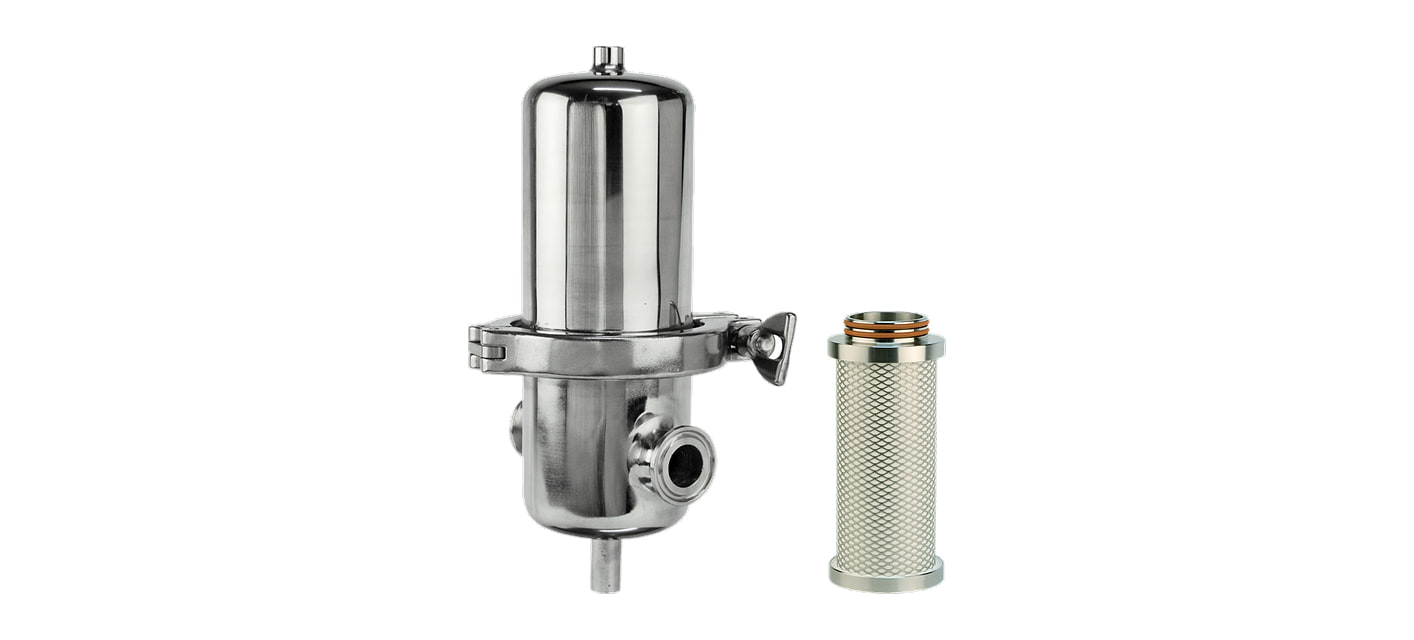

Filtry sterylne SF producenta Omega Air oczyszczają sprężone powietrze, powietrze procesowe i gazy techniczne do poziomu sterylnego: nawijany wkład z mikrowłókien borokrzemianowych zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie), klasa 1 cząstek stałych według ISO 8573-1. W sklepie internetowym mają kod SFS.
Seria ma 12 rozmiarów od DN10 do DN100 i przepływ od 1250 do 112 000 l/min przy 7 bar. Należy do nierdzewnych filtrów sterylnych.
Filtry SF według rozmiaru
Rozmiar określa przyłącze i przepływ. Kod prowadzi do karty produktu filtra i jego wkładu zapasowego.
| Filtry SFS i wkłady zapasowe według rozmiaru | ||||||
|---|---|---|---|---|---|---|
| Filtr | Przyłącze | l/min przy 7 bar | Nm³/h przy 7 bar | Wysokość A × średnica C | Masa | Wkład zapasowy |
| SFS-006 | DN10 | 1250 | 75 | 220 × 76,1 mm | 1,6 kg | SFS-006V |
| SFS-009 | DN10 | 1750 | 105 | 248 × 76,1 mm | 1,6 kg | SFS-009V |
| SFS-012 | DN15 | 2500 | 150 | 256 × 76,1 mm | 1,8 kg | SFS-012V |
| SFS-018 | DN15 | 3750 | 225 | 288 × 76,1 mm | 1,8 kg | SFS-018V |
| SFS-032 | DN25 | 5250 | 315 | 315 × 114,3 mm | 3,1 kg | SFS-032V |
| SFS-048 | DN32 | 10 000 | 600 | 368 × 114,3 mm | 3,4 kg | SFS-048V |
| SFS-072 | DN40 | 15 000 | 900 | 449 × 114,3 mm | 3,6 kg | SFS-072V |
| SFS-108 | DN50 | 21 000 | 1260 | 591 × 114,3 mm | 4,9 kg | SFS-108V |
| SFS-144 | DN65 | 28 000 | 1680 | 741 × 139,7 mm | 8,4 kg | SFS-144V |
| SFS-192 | DN80 | 40 000 | 2400 | 1014 × 139,7 mm | 10,2 kg | SFS-192V |
| SFS-432 | DN100 | 84 000 | 5040 | 1005 × 219,1 mm | 44 kg | 3× SFS-144V |
| SFS-576 | DN100 | 112 000 | 6720 | 1266 × 219,1 mm | 45 kg | 3× SFS-192V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Rozmiary 432 i 576 z kołnierzem DN100 mają trzy wkłady.
Sterylne wkłady zapasowe
W dziewięciu rozmiarach ten sam sterylny wkład występuje też pod kodem PFSF do filtrów procesowych — obie karty produktu są ze sobą połączone.
| Wkłady zapasowe SFS | ||
|---|---|---|
| Wkład | Do filtrów | Ten sam wkład |
| SFS-006V | SFS-006 | PFSF-005V |
| SFS-009V | SFS-009 | PFSF-007V |
| SFS-012V | SFS-012 | PFSF-010V |
| SFS-018V | SFS-018 | PFSF-018V |
| SFS-032V | SFS-032 | – |
| SFS-048V | SFS-048 | PFSF-070V |
| SFS-072V | SFS-072 | PFSF-094V |
| SFS-108V | SFS-108 | PFSF-150V |
| SFS-144V | SFS-144, 3× SFS-432 | PFSF-175V |
| SFS-192V | SFS-192, 3× SFS-576 | PFSF-200V |
#showmore#
Kiedy stosować filtr sterylny
Producent przeznacza serię SF dla linii pakujących, biotechnologii, browarów, mleczarni, procesów fermentacji, przemysłu spożywczego i napojów, farmacji, szpitali i przemysłu chemicznego — wszędzie tam, gdzie sprężone powietrze styka się z produktem i nie może przenosić mikroorganizmów.
Filtr sterylny montuje się na końcu filtracji, za dokładnym filtrem wstępnym i mikrofiltrem. Wilgoci filtry nie usuwają — parę wodną usunie osuszacz sprężonego powietrza.

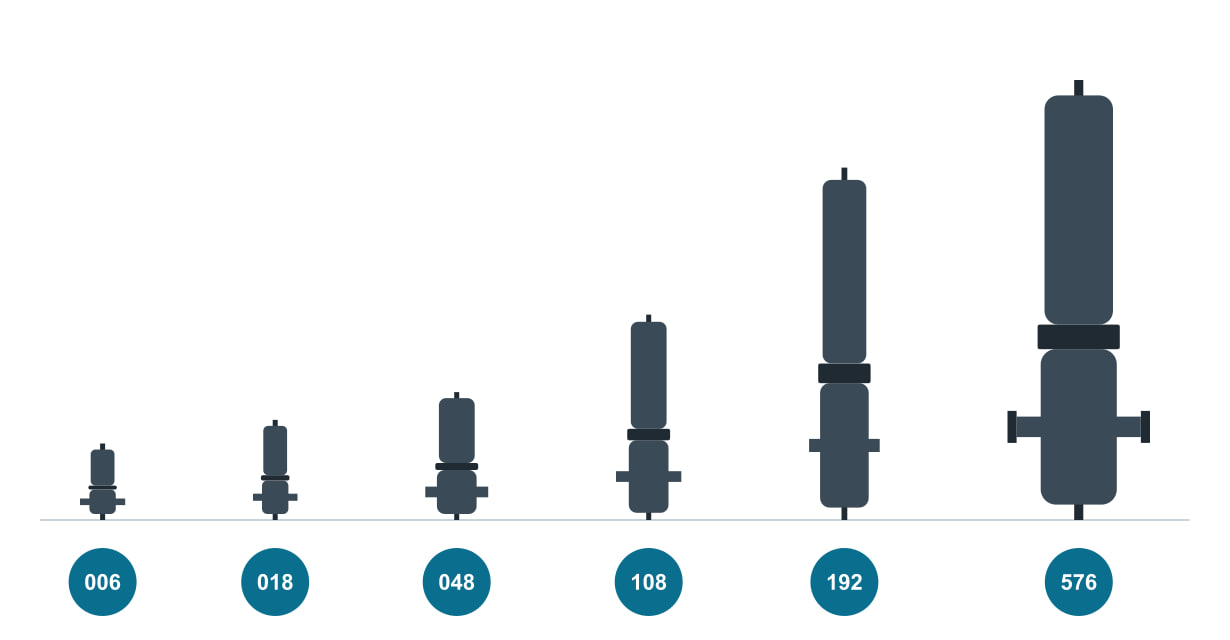

Rozmiary i wymiary
Rozmiar określa przyłącze, przepływ i wymiary korpusu. Rozmiary od 006 do 192 mają jeden wkład i przyłącze od DN10 do DN80 do rury o średnicy od 17,2 do 88,9 mm, do DN50 przyłącze zaciskowe clamp według ISO. Rozmiary 432 i 576 mają kołnierz DN100 według EN i trzy wkłady.
Wysokość A wynosi od 220 do 1266 mm, masa od 1,6 do 45 kg.
| Rozmiary filtrów SF | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Rozmiar | Przyłącze | Ciśnienie | Nm³/h przy 7 bar | l/min przy 7 bar | A | B | C | D | Masa | Wkłady |
| 006 | DN10, rura ø 17,2 mm | 10 bar | 75 | 1250 | 220 mm | 130 mm | 76,1 mm | 74 mm | 1,6 kg | 1 |
| 009 | DN10, rura ø 17,2 mm | 10 bar | 105 | 1750 | 248 mm | 130 mm | 76,1 mm | 74 mm | 1,6 kg | 1 |
| 012 | DN15, rura ø 21,3 mm | 10 bar | 150 | 2500 | 256 mm | 128 mm | 76,1 mm | 78 mm | 1,8 kg | 1 |
| 018 | DN15, rura ø 21,3 mm | 10 bar | 225 | 3750 | 288 mm | 128 mm | 76,1 mm | 78 mm | 1,8 kg | 1 |
| 032 | DN25, rura ø 35,7 mm | 10 bar | 315 | 5250 | 315 mm | 180 mm | 114,3 mm | 99 mm | 3,1 kg | 1 |
| 048 | DN32, rura ø 42,4 mm | 10 bar | 600 | 10 000 | 368 mm | 181 mm | 114,3 mm | 90 mm | 3,4 kg | 1 |
| 072 | DN40, rura ø 48,3 mm | 10 bar | 900 | 15 000 | 449 mm | 174 mm | 114,3 mm | 65 mm | 3,6 kg | 1 |
| 108 | DN50, rura ø 60,3 mm | 10 bar | 1260 | 21 000 | 591 mm | 188 mm | 114,3 mm | 110 mm | 4,9 kg | 1 |
| 144 | DN65, rura ø 76,1 mm | 10 bar | 1680 | 28 000 | 741 mm | 205 mm | 139,7 mm | 136 mm | 8,4 kg | 1 |
| 192 | DN80, rura ø 88,9 mm | 10 bar | 2400 | 40 000 | 1014 mm | 203 mm | 139,7 mm | 136 mm | 10,2 kg | 1 |
| 432 | DN100, kołnierz EN | 10 bar | 5040 | 84 000 | 1005 mm | 410 mm | 219,1 mm | 183 mm | 44 kg | 3× |
| 576 | DN100, kołnierz EN | 10 bar | 6720 | 112 000 | 1266 mm | 410 mm | 219,1 mm | 183 mm | 45 kg | 3× |

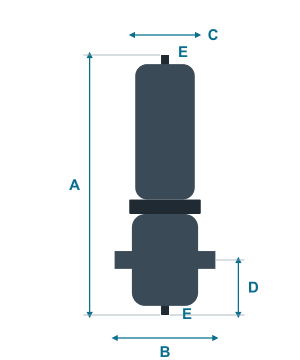

A wysokość, B szerokość z przyłączami, C średnica korpusu, D wysokość osi przyłączy. Wymiary i masy według producenta.
Przepływ przy innym ciśnieniu

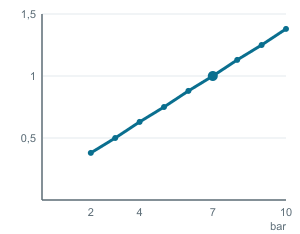

Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny: przy 10 bar 1,38, przy 4 bar 0,63.
| Przepływ filtrów SFS w l/min według ciśnienia | |||
|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar |
| 006 (DN10) | 788 | 1250 | 1725 |
| 009 (DN10) | 1103 | 1750 | 2415 |
| 012 (DN15) | 1575 | 2500 | 3450 |
| 018 (DN15) | 2363 | 3750 | 5175 |
| 032 (DN25) | 3308 | 5250 | 7245 |
| 048 (DN32) | 6300 | 10 000 | 13 800 |
| 072 (DN40) | 9450 | 15 000 | 20 700 |
| 108 (DN50) | 13 230 | 21 000 | 28 980 |
| 144 (DN65) | 17 640 | 28 000 | 38 640 |
| 192 (DN80) | 25 200 | 40 000 | 55 200 |
| 432 (DN100) | 52 920 | 84 000 | 115 920 |
| 576 (DN100) | 70 560 | 112 000 | 154 560 |
Korpus i przyłącze
Korpus: stal nierdzewna 1.4404, powierzchnia zewnętrzna polerowana do Ra 0,8; korpus jest przeznaczony także do sterylizacji. Sterylny wkład wytrzymuje według producenta dużą liczbę cykli sterylizacji i pracuje w temperaturze od −20 do +150 °C.
Na górze i w dnie jest gwint E do odpowietrzania i odprowadzania kondensatu: G 1/8" w rozmiarach od 006 do 018, G 1/4" od 032 do 192 i G 1/2" w rozmiarach z kołnierzem.
Powiązane filtry
Wymiana wkładu
Wkład wymieniaj co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Filtr jest dostarczany z wkładem, bez spustu kondensatu.
Ventilek radzi
Przed filtrem sterylnym dokładny filtr wstępny i mikrofiltr. Zatrzymają olej i większość cząstek, więc sterylny wkład pracuje z czystym powietrzem i wytrzyma dłużej.
- Do jakiego ciśnienia są filtry SF?
- Do 10 bar we wszystkich rozmiarach. Sterylny wkład pracuje w temperaturze od −20 do +150 °C.
- Co zatrzymuje sterylny wkład?
- Cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie), klasa 1 cząstek stałych według ISO 8573-1. Oleju ani pary wodnej nie usuwa — na nie montuje się przed nim dokładny filtr wstępny, mikrofiltr i osuszacz.
- Czy korpus można sterylizować?
- Tak, korpus filtra SF jest przeznaczony także do sterylizacji, a sterylny wkład wytrzymuje według producenta dużą liczbę cykli sterylizacji.
- Jak dobrać rozmiar?
- Według przepływu przy twoim ciśnieniu. Przepływy podano dla 7 bar; przy innym ciśnieniu pomnóż je przez współczynnik korekcyjny, przy 10 bar wynosi on 1,38.
- Czy wkłady SFS mają jeszcze inny kod?
- W dziewięciu rozmiarach tak — ten sam sterylny wkład występuje też pod kodem PFSF do filtrów procesowych, na przykład SFS-012V i PFSF-010V. Tabela wkładów pokazuje oba kody.
- Jak często wymieniać wkłady?
- Co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Sortowanie produktów
Lista produktów
Filtr sterylny SFS-018 z przyłączem DN15 i przepływem 3750 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do 10...
Filtr sterylny SFS-006 z przyłączem DN10 i przepływem 1250 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do 10...
Filtr sterylny SFS-009 z przyłączem DN10 i przepływem 1750 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do 10...
Filtr sterylny SFS-012 z przyłączem DN15 i przepływem 2500 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do 10...
Filtr sterylny SFS-032 z przyłączem DN25 i przepływem 5250 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do 10...
Filtr sterylny SFS-048 z przyłączem DN32 i przepływem 10 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-072 z przyłączem DN40 i przepływem 15 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-108 z przyłączem DN50 i przepływem 21 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-144 z przyłączem DN65 i przepływem 28 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-192 z przyłączem DN80 i przepływem 40 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-432 z przyłączem DN100 i przepływem 84 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Filtr sterylny SFS-576 z przyłączem DN100 i przepływem 112 000 l/min przy 7 bar zatrzymuje cząstki submikronowe do 0,01 µm, w tym mikroorganizmy (bakterie). Ciśnienie robocze do...
Sterylny wkład zapasowy SFS-006V do SFS-006 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-009V do SFS-009 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-012V do SFS-012 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-018V do SFS-018 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-032V do SFS-032 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-048V do SFS-048 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-072V do SFS-072 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-108V do SFS-108 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-144V do SFS-144 i SFS-432 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
Sterylny wkład zapasowy SFS-192V do SFS-192 i SFS-576 — nawijany z mikrowłókien borokrzemianowych, 0,01 µm. Wymieniaj go co najmniej raz na 12 miesięcy.
