Uchwyt rurowy 200x35, gumaowany aluminium/szary PA
Kod: 084.506.007GR
Produkty powiązane
Opis szczegółowy produktu

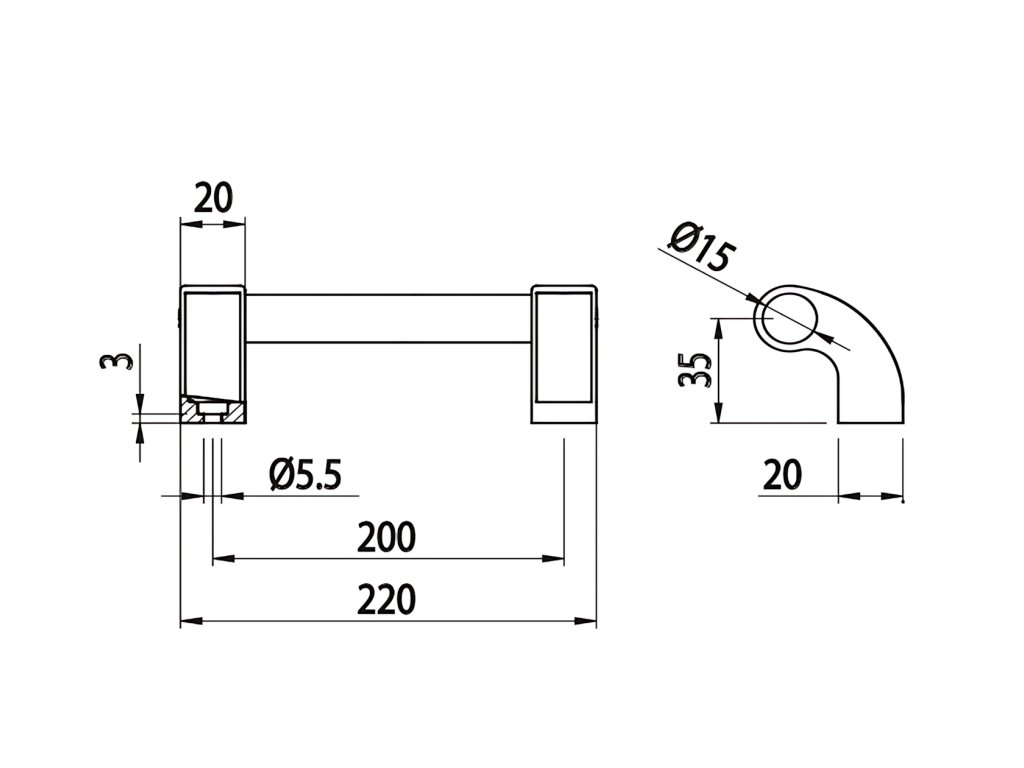

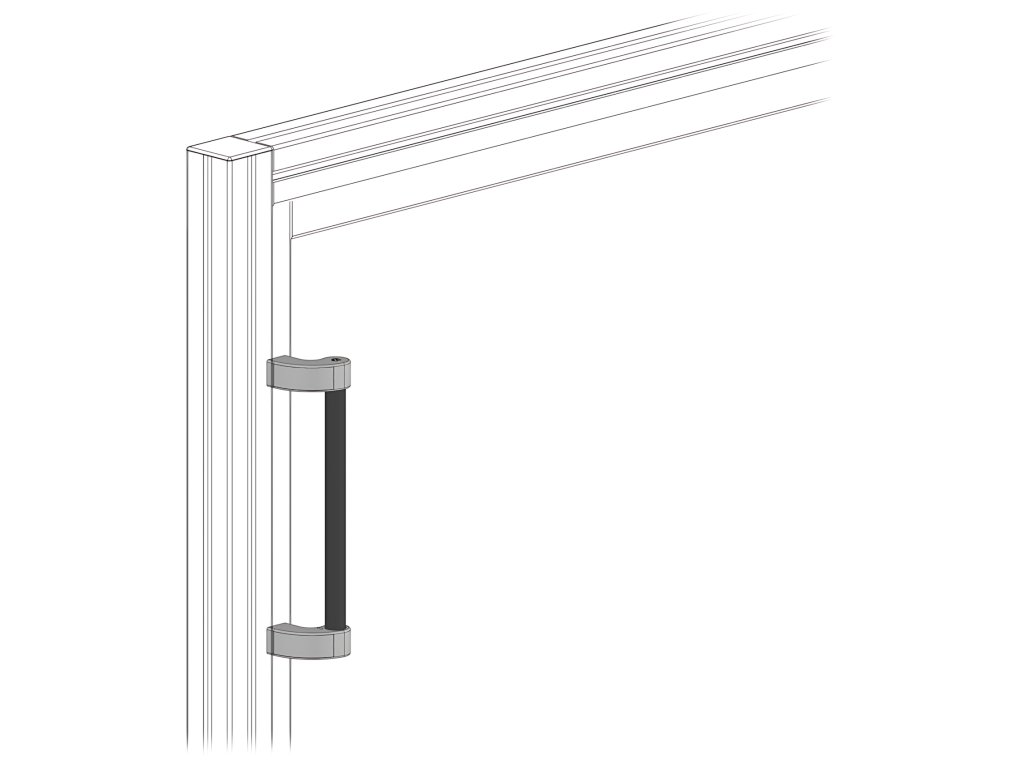

Uchwyt rurowy o długości 200 mm wykonany z połączenia gumowanej rury aluminiowej o średnicy 15 mm i elementów łączących z poliamidu w kolorze szarym.
Parametry dodatkowe
| Kategoria: | Uchwyty AC |
|---|---|
| Gwarancja: | 2 lata |
| Barva: | Czarny |
| Materiał: | Aluminium |
| Twarz: | otwarte |
| Długość (mm): | 220 |
| Do śrub: | M5 |
| Seria: | AC 30-6, AC 40-8, AC 45-8, BH 20-6, BH 30-8, BH 40-10, BH 45-10, BH 50-10, IM 20-5, IM 30-6, IM 40-8 |
| W magazynie: | Magazyn zewnętrzny |
| Szerokość (mm): | 20 |
| Wysokość do środka (mm): | 35 |
| Średnica rury (mm): | 15 |
| Materiał części łączących: | poliamid |
| Kolor elementów łączących: | szary |
| Waga (g): | 65 |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
ALUSIC to włoski producent modułowych systemów konstrukcyjnych z aluminium i włókna węglowego z Mondovì, obecny na rynku od ponad 40 lat. Z jego profili i łączników zbudują Państwo stoły warsztatowe, ramy maszyn i linii, osłony, ogrodzenia i schody.
Znajdą Państwo u nas trzy serie profili z akcesoriami: AC z rowkami 6 i 8 mm, BH z rowkami 6, 8 i 10 mm oraz IM z rowkami 5, 6 i 8 mm. Do tego śruby i nakrętki do rowka, łączniki, kątowniki, stopki, kółka, elementy do drzwiczek i oświetlenie LED w rowek.
Katalogi po czeskuSerie i akcesoria ALUSIC
Profile AC
Najszersza seria. Ponad 150 kształtów profili o przekroju 30, 40 i 45 mm z rowkami AC 30-6, 40-8 i 45-8.
- setki elementów łączących
- elementy do ogrodzeń, drzwiczek i osłon
- katalog po czesku do pobrania
Profile BH
Od lekkich po ciężkie. Profile o przekroju od 20 do 50 mm z rowkami BH 20-6, 30-8, 40-10, 45-10 i 50-10.
- pięć rozmiarów modułowych
- wersje lekkie i ciężkie
- katalog po czesku do pobrania
Profile IM
Kompaktowa seria. Profile o przekroju 20, 30 i 40 mm z rowkami IM 20-5, 30-6 i 40-8.
- od cienkich po ciężkie profile
- zaślepki, nakrętki, łączniki i kątowniki
- katalog po czesku do pobrania
Oświetlenie LED HT
Światło prosto w rowku. Lampy LED wkłada się w rowek 8 mm, a konstrukcja pozostaje smukła.
- długości od 250 do 3000 mm
- cztery wersje kolorystyczne
- stopień ochrony IP 55
Drzwiczki i osłony maszyn
Zawiasy, uchwyty, zamki. Elementy do drzwiczek w osłonach maszyn: zawiasy, uchwyty, zamki, magnesy, sprężyny gazowe i wyłączniki krańcowe.
- do profili z rowkiem AC
- do BH i IM w ich seriach
- także przeciwwagi i odboje
Nie wiedzą Państwo, którą serię wybrać? Wszystkie serie profili, oświetlenie LED i akcesoria są w jednej kategorii.
Wszystkie profile aluminioweSerie profili obok siebie
| Seria, przekrój profilu, rowki i zastosowanie | |||
|---|---|---|---|
| Seria | Przekrój podstawowy | Rowki | Typowe zastosowanie |
| AC | 30×30, 40×40 i 45×45 mm | AC 30-6, AC 40-8, AC 45-8 | stoły, ogrodzenia, osłony i drzwiczki |
| BH | 20×20 do 50×50 mm | BH 20-6, 30-8, 40-10, 45-10, 50-10 | lekkie i bardzo nośne konstrukcje |
| IM | 20×20, 30×30 i 40×40 mm | IM 20-5, 30-6, 40-8 | lekkie i nośne konstrukcje, osłony maszyn |
Liczby po literach serii oznaczają przekrój i szerokość rowka, np. AC 45-8 to przekrój 45 mm z rowkiem 8 mm.
Jak dobrać profil i elementy
1. Wybrać serię
Warto trzymać się jednej serii. Śruby, nakrętki i łączniki muszą pasować do kształtu rowka profilu.
2. Wybrać rozmiar
Przekrój i wersję profilu dobiera się do obciążenia: cienkie i lekkie do ram i osłon, ciężkie do konstrukcji nośnych.
3. Połączyć
Profile łączy się kątownikami, łącznikami lub płytami łączącymi, a nakrętki wsuwa w rowek.
4. Uzupełnić
Konstrukcję wykańcza się zaślepkami, stopkami lub kółkami, panelami, drzwiczkami i oświetleniem LED.
Najczęstsze pytania
- Czym różnią się serie AC, BH i IM?
- Kształtem rowka i rozmiarami. Niektóre elementy pasują do kilku serii, zawsze jednak warto sprawdzić, do jakiego rowka są przeznaczone.
- Czy jest katalog profili po czesku?
- Tak. W kategoriach serii AC, BH i IM oraz oświetlenia LED HT znajdą Państwo katalog producenta po czesku w formacie PDF.
- Co oznacza profil cienki, lekki i ciężki?
- Profile o tym samym przekroju i rowku różnią się przekrojem ścianek. Ciężki profil przeniesie więcej, lekki i cienki zmniejszy masę.
- Jak zamontować lampę LED w profilu?
- Lampę HT wkłada się bezpośrednio w rowek 8 mm i podłącza do zasilacza. Zasilacz dobiera się do długości lamp, np. 20 W do długości od 250 do 1000 mm.
- Jak precyzyjnie wiercić profile?
- W kategoriach Obróbka profili znajdą Państwo przyrządy wiertarskie wyznaczające miejsce wiercenia, wiertła i kleje do połączeń klejonych. Producent obrabia profile także automatycznie według plików STEP.
- Czy ALUSIC produkuje także inne systemy?
- Tak. Producent ma także system EVO SP do osłon, schody i podesty IS, profile z włókna węglowego, przenośniki, osie liniowe, tory jezdne suwnic, rury i łączniki do lean manufacturing, konstrukcje do fotowoltaiki i instalacje sprężonego powietrza SICOMAT.
Katalogi serii AC, BH, IM i oświetlenia LED HT po czesku można pobrać w kategoriach serii. Filmy o firmie i produktach producent publikuje na swoim kanale YouTube.
