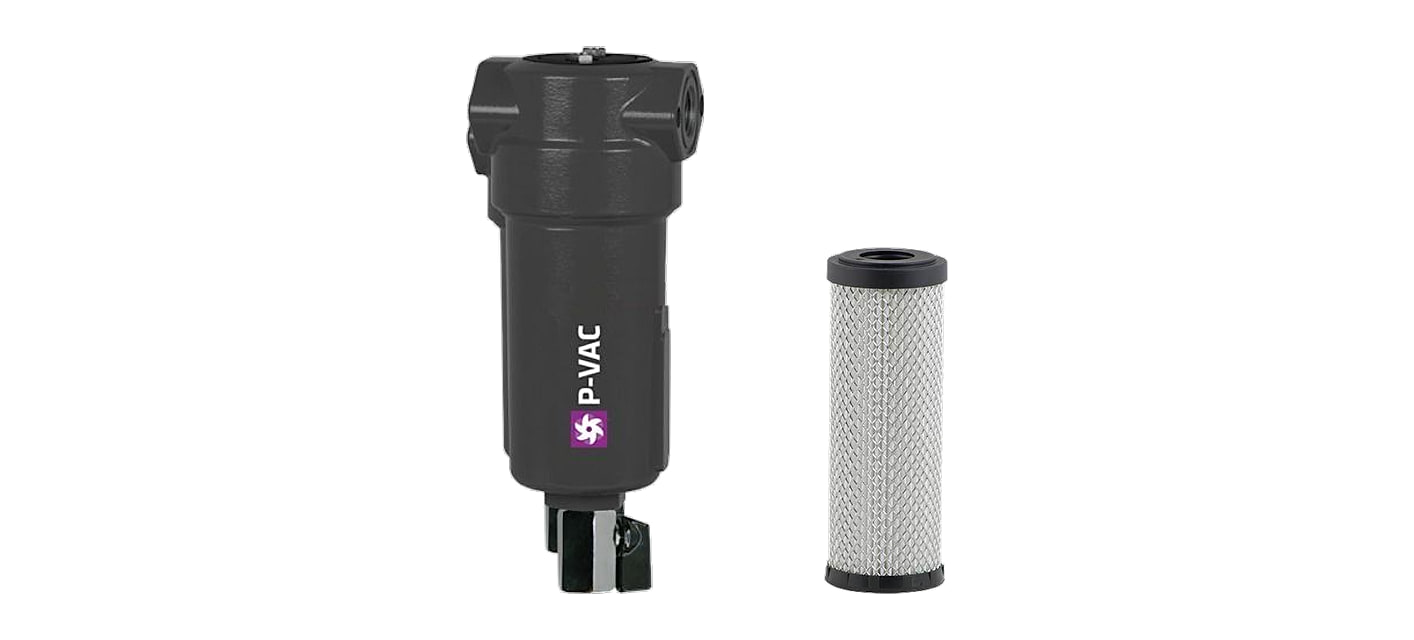

Próżniowe dokładne filtry wstępne P-VACM na bardzo drobne cząstki
Próżniowe dokładne filtry wstępne P-VACM mają wkład 0,1 µm. Zatrzymują bardzo drobne zanieczyszczenia, które uszkodziłyby pompę próżniową.
Seria ma 17 rozmiarów z gwintem od G 1/8" do 3" i przepływem od 1,25 do 345 Nm³/h przy ciśnieniu atmosferycznym, pracuje przy ciśnieniu bezwzględnym od 20 do 2000 mbar i temperaturze od +1,5 do +65 °C. Należy do serii filtrów próżniowych P-VAC.
Rozmiary P-VACM
| Rozmiary P-VACM | |||||
|---|---|---|---|---|---|
| Filtr | Przyłącze | Przepływ | Wymiary A × B × D | Masa | Wkład |
| PVACM-0006 | 1/8" | 1,25 Nm³/h (21 l/min) | 105 × 55 × 50 mm | 0,23 kg | PVACM-0006V |
| PVACM-0016 | 1/4" | 2,25 Nm³/h (38 l/min) | 125 × 55 × 70 mm | 0,24 kg | PVACM-0016V |
| PVACM-0026 | 1/4" | 3,13 Nm³/h (52 l/min) | 145 × 73 × 50 mm | 0,42 kg | PVACM-0026V |
| PVACM-0036 | 3/8" | 3,75 Nm³/h (63 l/min) | 145 × 73 × 50 mm | 0,42 kg | PVACM-0026V |
| PVACM-0046 | 1/4" | 4,37 Nm³/h (73 l/min) | 189 × 88 × 60 mm | 0,72 kg | PVACM-0046V |
| PVACM-0056 | 3/8" | 7,5 Nm³/h (125 l/min) | 192 × 88 × 60 mm | 0,6 kg | PVACM-0046V |
| PVACM-0076 | 1/2" | 9,8 Nm³/h (163 l/min) | 192 × 88 × 60 mm | 0,6 kg | PVACM-0076V |
| PVACM-0106 | 3/4" | 15 Nm³/h (250 l/min) | 262 × 88 × 80 mm | 0,7 kg | PVACM-0106V |
| PVACM-0186 | 1" | 24,8 Nm³/h (413 l/min) | 264 × 125 × 100 mm | 1,2 kg | PVACM-0186V |
| PVACM-0306 | 1" | 41,9 Nm³/h (698 l/min) | 364 × 125 × 120 mm | 1,6 kg | PVACM-0306V |
| PVACM-0476 | 1 1/2" | 63,8 Nm³/h (1063 l/min) | 464 × 125 × 140 mm | 1,9 kg | PVACM-0476V |
| PVACM-0706 | 1 1/2" | 97,5 Nm³/h (1625 l/min) | 644 × 125 × 160 mm | 2,6 kg | PVACM-0706V |
| PVACM-0946 | 2" | 125 Nm³/h (2083 l/min) | 696 × 164 × 520 mm | 5,7 kg | PVACM-0946V |
| PVACM-1506 | 2" | 187 Nm³/h (3117 l/min) | 943 × 164 × 770 mm | 7,6 kg | PVACM-1506V |
| PVACM-1756 | 2 1/2" | 210 Nm³/h (3500 l/min) | 943 × 164 × 770 mm | 7,3 kg | PVACM-1506V |
| PVACM-2006 | 3" | 270 Nm³/h (4500 l/min) | 801 × 242 × 630 mm | 14,1 kg | PVACM-2006V |
| PVACM-2406 | 3" | 345 Nm³/h (5750 l/min) | 998 × 242 × 780 mm | 16,7 kg | PVACM-2406V |
Przepływ przy ciśnieniu atmosferycznym. Rozmiary 0026 i 0036, 0046 i 0056 oraz 1506 i 1756 mają ten sam wkład. Wymiary według karty katalogowej producenta.
#showmore#

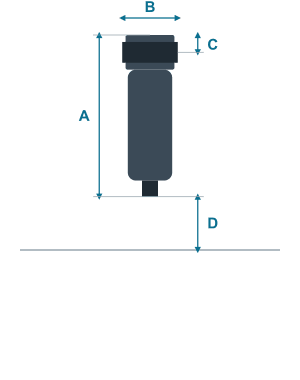

Wymiary i miejsce na wymianę wkładu
Pod filtrem zostaw wolne miejsce D: przy wymianie wkładu klosz wysuwa się w dół. Filtr jest dostarczany z wkładem, bez spustu cieczy.
Przepływ przy podciśnieniu
Przepływy podano dla ciśnienia atmosferycznego. Przy doborze pomnóż przepływ instalacji przez współczynnik C2 według ciśnienia bezwzględnego w rurociągu i wybierz rozmiar o co najmniej takim przepływie.
| Korekcja przepływu według podciśnienia w rurociągu | |||
|---|---|---|---|
| Ciśnienie bezwzględne | Podciśnienie względem atmosfery | Rzeczywisty przepływ filtra (× C1) | Przepływ instalacji przy doborze (× C2) |
| 1000 mbar | 0 mbar | 1 | 1 |
| 900 mbar | 100 mbar | 0,9 | 1,1 |
| 800 mbar | 200 mbar | 0,8 | 1,25 |
| 700 mbar | 300 mbar | 0,7 | 1,43 |
| 600 mbar | 400 mbar | 0,6 | 1,67 |
| 500 mbar | 500 mbar | 0,5 | 2 |
| 400 mbar | 600 mbar | 0,4 | 2,5 |
| 300 mbar | 700 mbar | 0,3 | 3,33 |
| 200 mbar | 800 mbar | 0,2 | 5 |
| 100 mbar | 900 mbar | 0,1 | 10 |
| 50 mbar | 950 mbar | 0,05 | 20 |
| 20 mbar | 980 mbar | 0,02 | 50 |
Filtr wstępny przed dokładnym filtrem wstępnym
Tam, gdzie pompa próżniowa zasysa ciecz lub grubszy pył, przed dokładnym filtrem wstępnym zamontuj jeszcze filtr wstępny P-VACP z wkładem 3 µm — oszczędza on dokładny wkład.
Wymiana wkładu
Kiedy wymienić wkład, pokaże manometr różnicowy VPG 40 na głowicy filtra.
Ventilek radzi
Filtr dobieraj według przepływu przy rzeczywistym podciśnieniu. Przy ciśnieniu bezwzględnym 500 mbar filtr przepuści połowę przepływu nominalnego.
