Kołnierzowe filtry podstawowe sprężonego powietrza BFP
Filtr podstawowy BFP to filtr wstępny na grube zanieczyszczenia stałe i ciekłą wodę. Wkłady z włókien akrylowych i celulozy zatrzymują cząstki większe niż 3 µm, a powietrze spełnia klasę 6 cząstek stałych według ISO 8573-1.

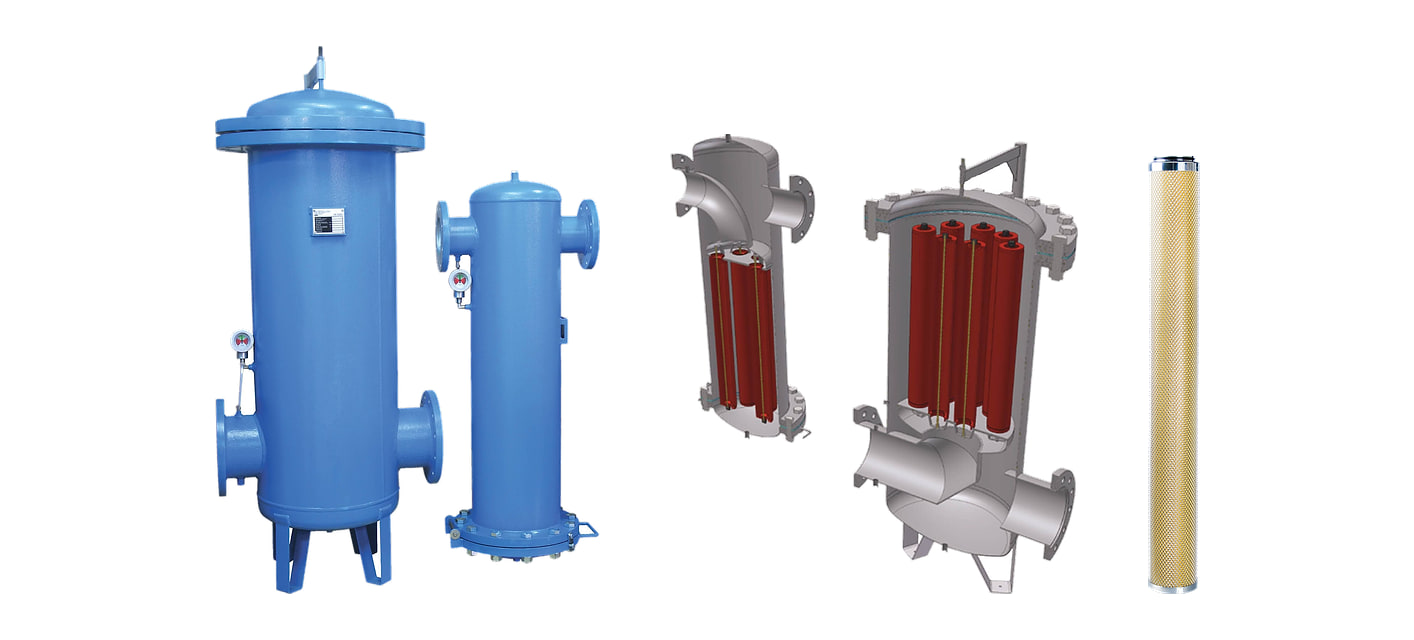

Filtr BFP występuje w 10 rozmiarach z kołnierzami od DN80 do DN300 i przepływem od 28 000 do 523 333 l/min przy 7 bar. Jest jednym ze stopni filtrów kołnierzowych BF — korpus jest dla wszystkich stopni taki sam, różnią się wkłady.
Filtry BFP według rozmiaru
Rozmiar określa kołnierz, przepływ i liczbę wkładów. Wkład jest taki sam dla wszystkich rozmiarów.
| Filtry BFP i wkłady zapasowe według rozmiaru | |||||
|---|---|---|---|---|---|
| Filtr | Kołnierz | l/min przy 7 bar | Nm³/h przy 7 bar | Liczba wkładów | Wkład zapasowy |
| BFP-0240 | DN80 | 28 000 | 1680 | 1 | BFP-0240V |
| BFP-0300 | DN100 | 52 500 | 3150 | 2 | BFP-0240V |
| BFP-0450 | DN125 | 78 333 | 4700 | 3 | BFP-0240V |
| BFP-0600 | DN150 | 105 000 | 6300 | 4 | BFP-0240V |
| BFP-0900 | DN150 | 156 667 | 9400 | 6 | BFP-0240V |
| BFP-1200 | DN200 | 209 167 | 12 550 | 8 | BFP-0240V |
| BFP-1500 | DN200 | 261 667 | 15 700 | 10 | BFP-0240V |
| BFP-1800 | DN250 | 314 167 | 18 850 | 12 | BFP-0240V |
| BFP-2500 | DN250 | 418 333 | 25 100 | 16 | BFP-0240V |
| BFP-3000 | DN300 | 523 333 | 31 400 | 20 | BFP-0240V |
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Wymiary i masę znajdziesz na karcie produktu każdego filtra.
#showmore#
Kiedy go stosować
Filtr podstawowy wystarczy tam, gdzie chodzi głównie o zanieczyszczenia, a olej w powietrzu nie przeszkadza. Najczęściej służy jako filtr wstępny przed filtrem koalescencyjnym, który dzięki temu wytrzyma dłużej.
Spadek ciśnienia nowego wkładu wynosi tylko 10 mbar na sucho i 20 mbar po zwilżeniu, najmniej w całej serii.
Gdzie go umieścić
Za filtrem zgrubnym BFB lub bezpośrednio na początku filtracji, przed filtrem przeciwpyłowym BFR lub dokładnym filtrem wstępnym BFM.
Przepływ według ciśnienia
Przepływy w katalogu podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmieniają się według współczynnika korekcyjnego.
| Przepływ filtrów BFP w l/min według ciśnienia | ||||||
|---|---|---|---|---|---|---|
| Rozmiar (kołnierz) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 0300 (DN100) | 33 075 | 46 200 | 52 500 | 72 450 | 85 575 | 111 825 |
| 0450 (DN125) | 49 350 | 68 933 | 78 333 | 108 100 | 127 683 | 166 849 |
| 0600 (DN150) | 66 150 | 92 400 | 105 000 | 144 900 | 171 150 | 223 650 |
| 0900 (DN150) | 98 700 | 137 867 | 156 667 | 216 200 | 255 367 | 333 701 |
| 1200 (DN200) | 131 775 | 184 067 | 209 167 | 288 650 | 340 942 | 445 526 |
| 1500 (DN200) | 164 850 | 230 267 | 261 667 | 361 100 | 426 517 | 557 351 |
| 1800 (DN250) | 197 925 | 276 467 | 314 167 | 433 550 | 512 092 | 669 176 |
| 2500 (DN250) | 263 550 | 368 133 | 418 333 | 577 300 | 681 883 | 891 049 |
| 3000 (DN300) | 329 700 | 460 533 | 523 333 | 722 200 | 853 033 | 1 114 699 |
Wkłady, spust kondensatu i konserwacja

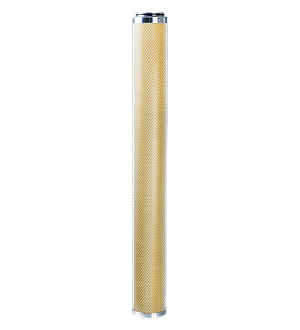

Wkład: włókna akrylowe i celuloza, spadek ciśnienia nowego wkładu 10 / 20 mbar (suchy / zwilżony). Powietrze przepływa przez niego od wewnątrz na zewnątrz. Temperatura robocza od +1,5 do +65 °C, ciśnienie do 16 bar.
Filtr jest dostarczany bez spustu kondensatu. Spusty pływakowe, czasowe i elektroniczne znajdziesz wśród spustów kondensatu do filtrów.
Wkłady wymieniaj co najmniej raz w roku lub przy spadku ciśnienia 350 mbar. Spadek ciśnienia pokaże manometr różnicowy MDA 60.
Wkłady zapasowe BFP-0240V, spusty i manometr znajdziesz wśród akcesoriów do filtrów BF.
Wkłady i akcesoria do filtrów BFP
Ventilek radzi
Na zanieczyszczenia wystarczy podstawa. Gdy powietrze nie musi być wolne od oleju, wystarczy filtr BFP z najmniejszym spadkiem ciśnienia w serii. Na olej dodaj dokładny filtr wstępny i mikrofiltr.
- Jaką dokładność ma filtr podstawowy BFP?
- 3 µm, klasa 6 cząstek stałych według ISO 8573-1.
- Czy zatrzyma także olej?
- Nie, oleju resztkowego filtr podstawowy nie określa. Na olej są dokładne filtry wstępne BFM i mikrofiltry BFS.
- Kiedy wymienić wkłady?
- Co najmniej raz w roku lub przy spadku ciśnienia 350 mbar.
Sortowanie produktów
Lista produktów
Filtr podstawowy BFP-0240 z kołnierzem DN80 i przepływem 28 000 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do 16...
Filtr podstawowy BFP-0300 z kołnierzem DN100 i przepływem 52 500 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do 16...
Filtr podstawowy BFP-0450 z kołnierzem DN125 i przepływem 78 333 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do 16...
Filtr podstawowy BFP-0600 z kołnierzem DN150 i przepływem 105 000 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-0900 z kołnierzem DN150 i przepływem 156 667 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-1200 z kołnierzem DN200 i przepływem 209 167 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-1500 z kołnierzem DN200 i przepływem 261 667 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-1800 z kołnierzem DN250 i przepływem 314 167 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-2500 z kołnierzem DN250 i przepływem 418 333 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Filtr podstawowy BFP-3000 z kołnierzem DN300 i przepływem 523 333 l/min przy 7 bar zatrzymuje grube zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ciśnienie robocze do...
Wkład zapasowy BFP-0240V do filtrów podstawowych BFP wszystkich rozmiarów, średnica 90 mm, wysokość 760 mm. Zalecana wymiana co najmniej raz w roku lub przy spadku ciśnienia 350...
